· ·gelöst· Ringgrabenkollektor-Zukunft der Erdwärme Teilen:
|
|
||
|
Kein Lehm zu bekommen auf weiter Flur Dafür haben wir einen Baggerführer gewinnen können, der es schaffen könnte, die Hindernis-Ralley auf dem Grundstück zu bewältigen Wir haben dem Baggerführer eines von den Verlege-„Videos“ gezeigt. Super, dass ihr bei den Verlegungen so eifrig fotografiert habt, die Bilder erklären mehr als 1000 Worte. Z. B. war ihm dann klar, warum man den Ringgraben noch vor der Baugrube ausheben und wieder befüllen sollte, dass es eine breite Schaufel braucht ... |
||
|
||
|
guter beggerfahrer!
habt ihr ihn gefragt ob er an eine siebschaufel kommt zum reitern? |
||
|
||
|
Nein, Arne, haben wir noch nicht. Würde das helfen? |
||
|
||
|
Zu der WP WP [Wärmepumpe]-Großanlage mit Erdwärmefeld am Fronius Standort Thalheim gibt es einen interessanten Bericht den ich auch nicht vorenthalten möchte. https://nachhaltigwirtschaften.at/resources/hdz_pdf/berichte/endbericht_1505_cop5+.pdf?m=1469659859 Hinsichtlich WP WP [Wärmepumpe]-Auslegung sieht man das offensichtlich auch im großen Leistungsbereich gewaltiges Optimierungspotential vorhanden ist, sowohl bei der Dimensionierung als auch beim Betrieb. Im Rahmen des Projektes wurden diese untersucht und versucht möglichst umzusetzen. Rahmenbedingungen: - Installierte Leistung: 3 Wärmepumpen mit jeweils 739kW Nennleistung und 2 Turboverdichter - Minimale Leistung 196kW bei Betrieb einer Wärmepumpe mit einem Verdichter (von 2) - Durch nicht-überlappende Leistungsbereich der Verdichter ist Taktbetrieb in gewissen Leistungsbereichen nicht vermeidbar Zustand vorher: - Alle 3 Wärmepumpen schalten durch schlechte Regelstrategie gleichzeitig ein und aus - Konstante Soll-VL von 43-45°C - COP großteils nur 4,5, nie über 5,0 Optimierung: - Optimierung der Ansteuerung der 3 Wärmepumpen - Reglung der VL VL [Vorlauf]-Temperatur auf Außentemperatur Ergebnis: - Steigerung des COP von 4,5 auf 6,5 - JAZ 6 - Heizleistung variiert in der Praxis von 200kW bis 900kW - Heizlast bei -15° 1400kW - Installierte WP WP [Wärmepumpe]-Leistung (Nennleistung): 3x 739kW = 2217kW (58% Überdimensioniert)
|
||
|
||
|
Was alles bestätigt, was hier über die Dimensionierung von WP WP [Wärmepumpe] geschrieben wurde. Eine JAZ JAZ [Jahresarbeitszahl] von 6? Beachtlich! |
||
|
||
|
mario, kann ich die anlage in den uplink haben?
danke für den tollen bericht! |
||
|
||
|
ja, unbedingt! schau dir einmal den faden von maider an, der hat bei seiner sanierung gereitert. gibt auch bilder von der schaufel... https://www.energiesparhaus.at/forum/40878 eigentlich sollten bei euren anspruchsvollen böden siebschaufeln eh verbreitet sein... |
||
|
||
|
ja. würden wir mit topline & RGK aber auch immer schaffen bei ähnlichem lastprofil. uns versaut das sommerliche ww und der standby die JAZ JAZ [Jahresarbeitszahl]. darum ist im niedrigstenergiebereich der absolutverbrauch mindestens so wichtig... man kann sagen im passivhaus ist eine JAZ4 so wertvoll wie im niedrigstenergiehaus die JAZ5 |
||
|
||
|
hab mal wieder was schönes...

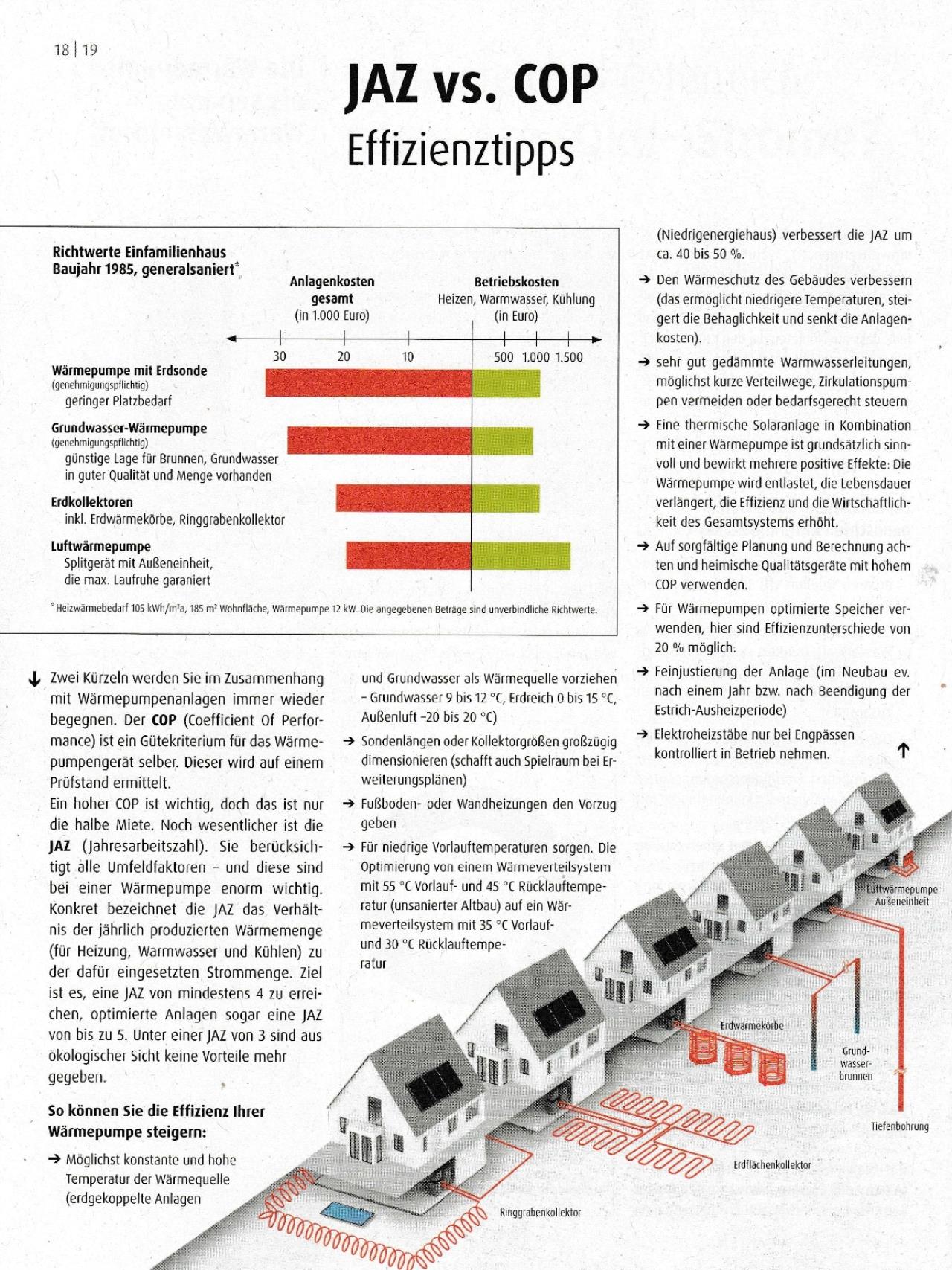

die HSH-gruppe ist eine der beiden großen landesweiten installateursvereinigungen mit >100 partnern. die kommen von der biomasse und solarthermie und können natürlich auch nicht mehr an der wp vorbei. sie haben jetzt in ihrer aktuellen zeitung einen schwerpunkt wp gesetzt und auch einen kostenvergleich der systeme darin. und da gibts endlich erstmals die 'erdwärme zum preis der luftwärme' ...
 die effizienz der erdwärme zum invest der luftwärme. da wollten wir hin. mission completed... |
||
|
||

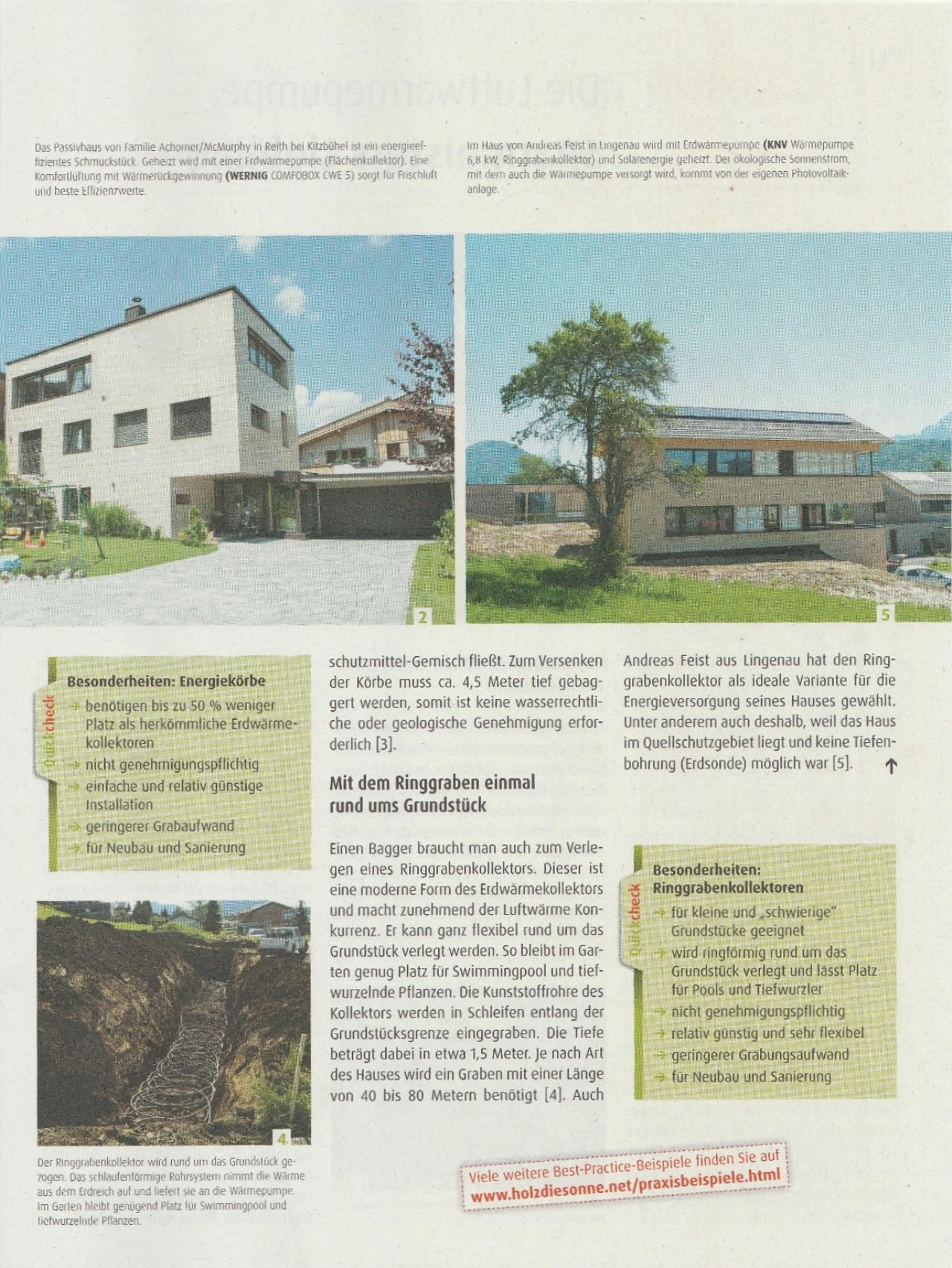

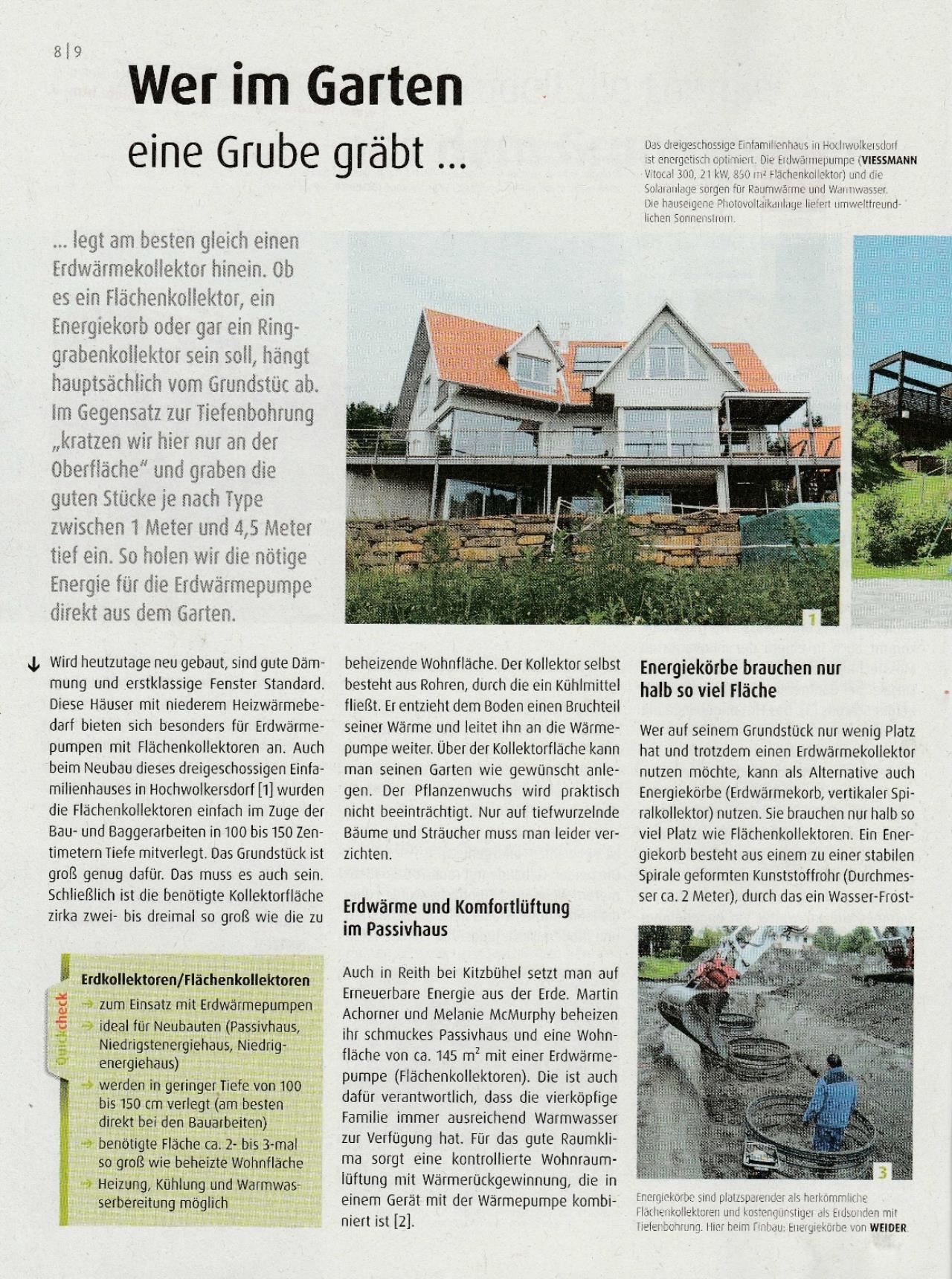

hier noch ein artikel aus derselben zeitung zur erdwärme. die referenzanlage zum RGK RGK [Ringgrabenkollektor] stammt übrigens hier aus dem forum...
|
||
|
||
|
ein forumsbaby wird so richtig flügge ... |
||
|
||
|
Und JAZ JAZ [Jahresarbeitszahl] 6 bei HWB von 50 kWh/m2a? Ist nicht unser Ziel, auch wenn ich’s bemerkenswert finde Imponierend finde ich v. a. die oben geschilderte Effizienzsteigerung. Zum Reitern: Danke, Arne, hatte maiders Faden und sein Video schon ausgegraben. Wenn’s was verbessert, wunderbar. So toll wie Lehm wird es halt leider nicht sein Naja, vielleicht wird's zwar kein fetter, aber zumindest ein guter Kollektor. Aber ganz geben wir noch nicht auf ... es gibt hier ein paar Töpferstudios, die man ev. plündern könnte |
||
|
||
|
Schön, wenn der RGK RGK [Ringgrabenkollektor] zunehmend auch in Druckwerken seinen Platz findet! ”Macht zunehmend der Luftwärme Konkurrenz”? Gut erkannt |
||
|
||
ein paar motivationsbilder, speziell für dich ...  das war vor 10 jahren der erste RGK RGK [Ringgrabenkollektor] mit dem die geschichte ihren anfang nahm... damals noch in gerader verlegung ohne schleifen...  happy birthday RGK RGK [Ringgrabenkollektor] ... |
||
|
||
|
josef köttl, der chef von KNV ist ja ein echter wp-pionier. er hat sich sein leben lang mit wp beschäftigt und war in jungen jahren bei ochsner in der entwicklung bevor er sich selbständig gemacht hat..

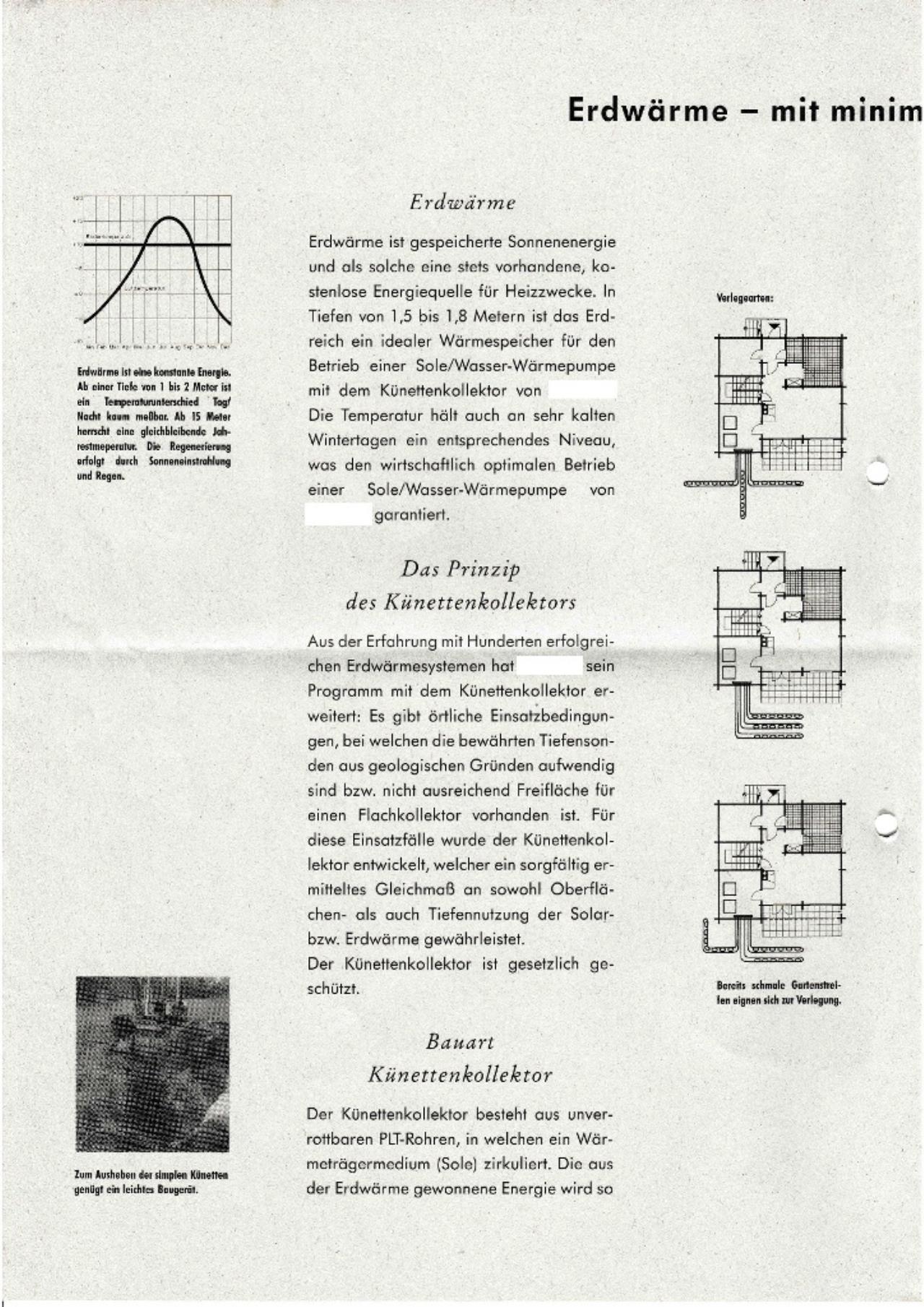

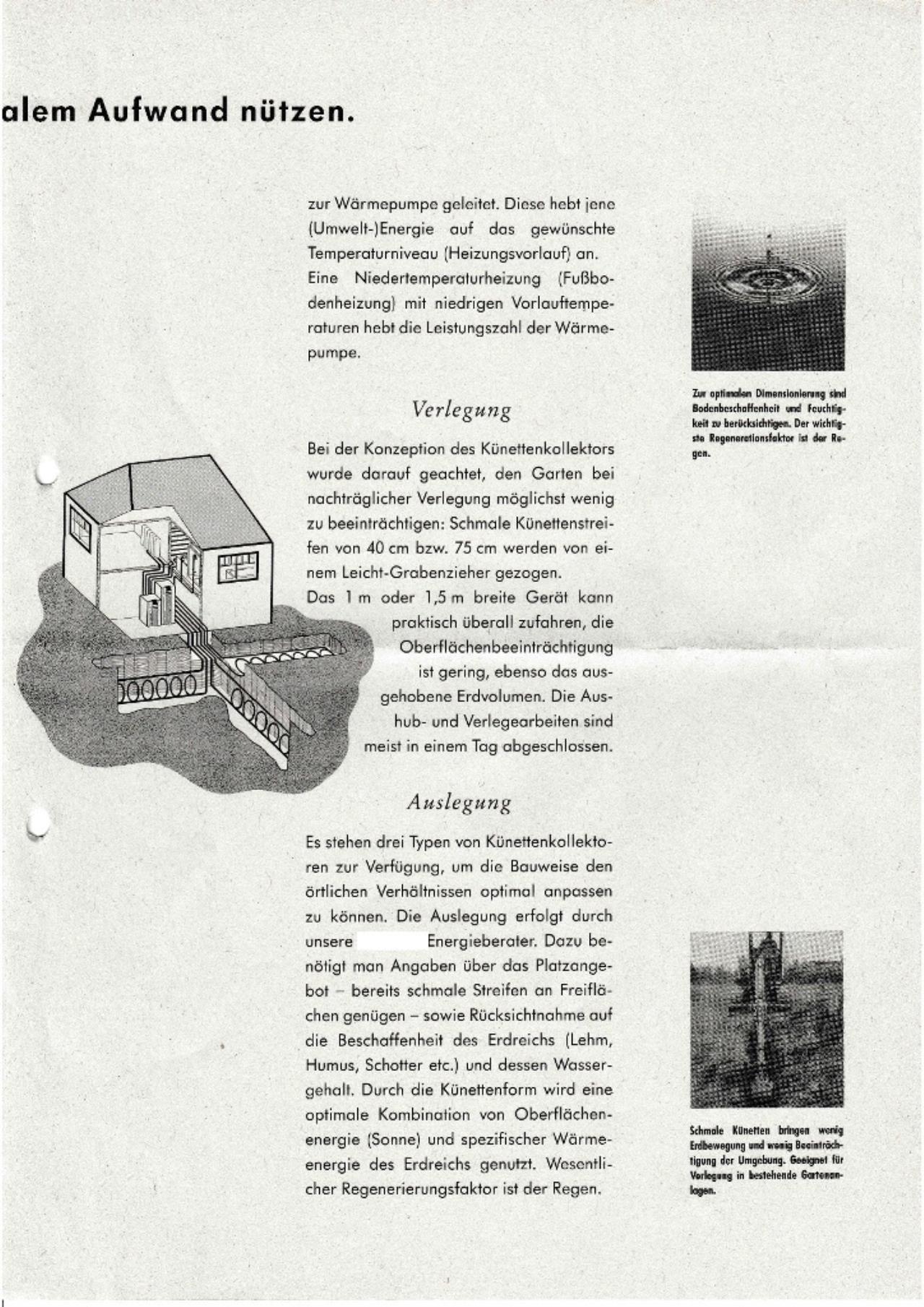

dort wurde vor über 30 jahren damit experimentiert...
jetzt weiß ich auch warum er öfters so gegrinst hat als ich bei unserem ersten termin den RGK RGK [Ringgrabenkollektor] vorgestellt habe ...
|
||
|
||
hier ist dann detailiert nachzulesen was alles noch an feinschliff nötig & möglich war um zu dem zu kommen was wir jetzt haben - im fachartikel der österreichischen installateurszeitung...    |
||
|
||
|

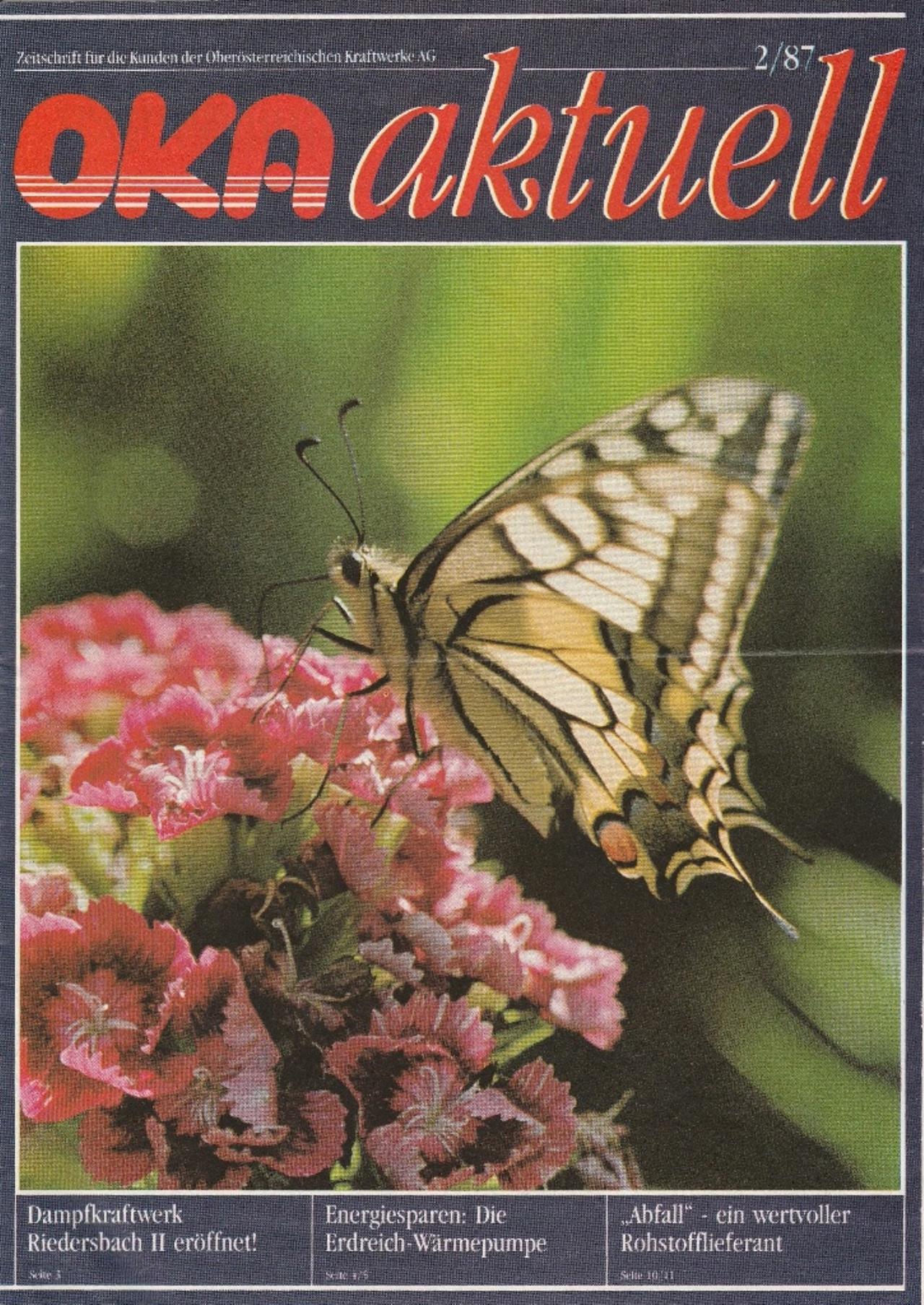

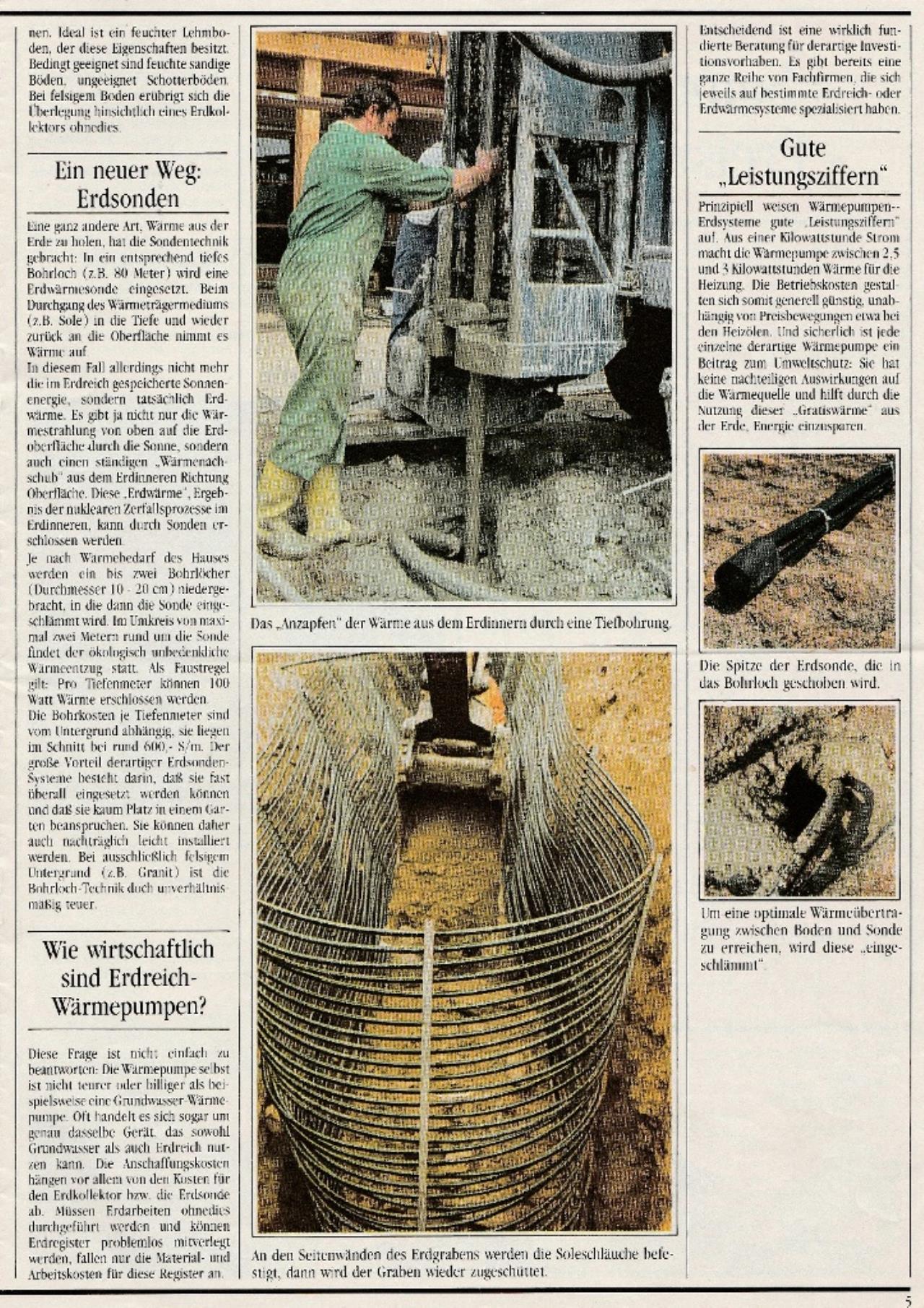

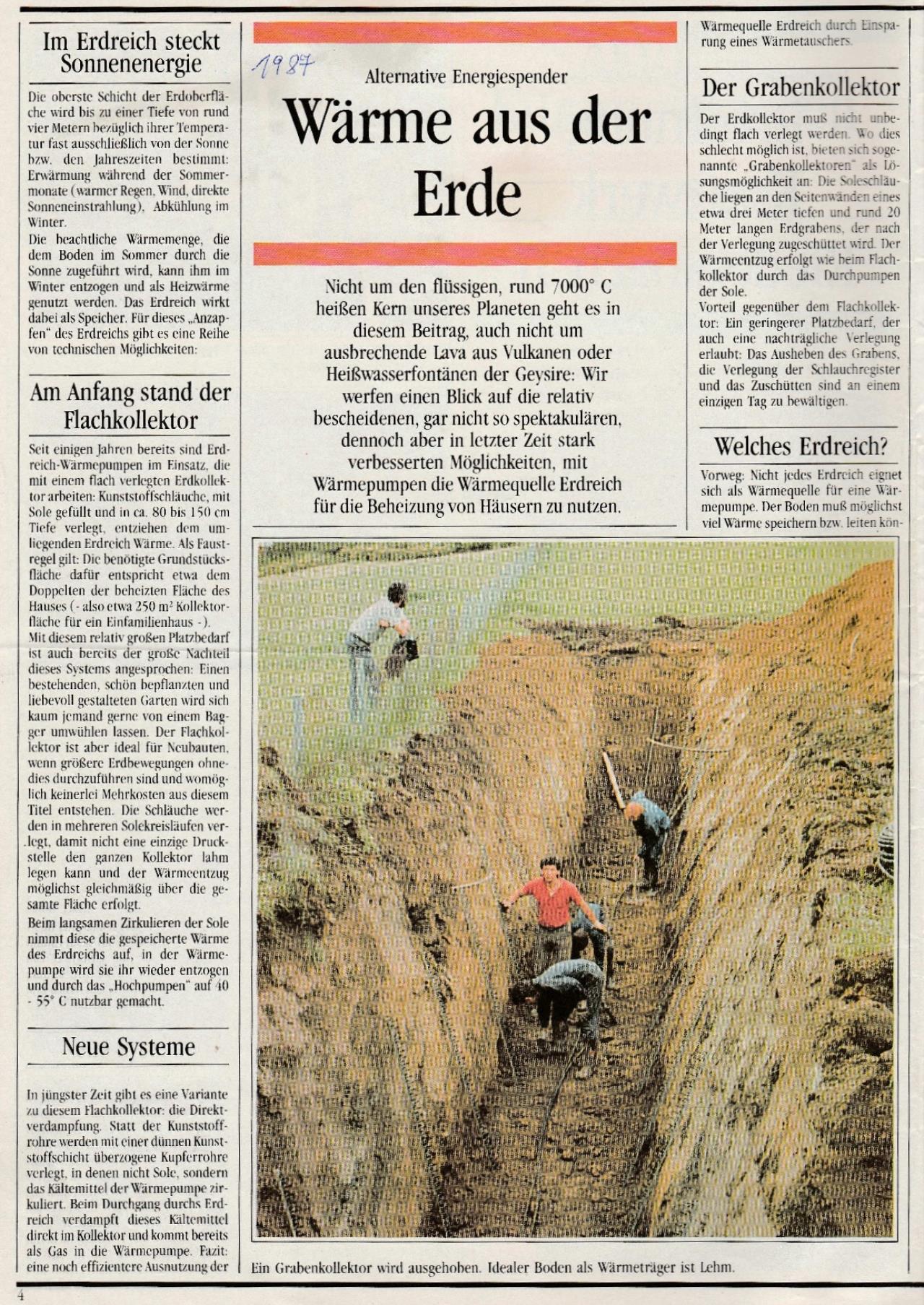

und vor kurzem hat meine mutter eine alte oka-zeitung aus 1987 zum thema erdwärme ausgegraben. die oka war vorgänger der energie-ag des österreichischen landesversorgers.
sie hat wohl damals nach lösungsansätzen für unsere persönliche energiewende gesucht, nachdem der weg mit dem öl ein leidvoller war. jahre später haben wir es umgesetzt und unsere persönliche energiewende hat mir die wp als hobby gebracht, mich hierher gebracht und doch ein paar dinge verändert...
 damals war man auf eine jaz von 2,5-3 stolz. heute holen wir das doppelte raus, und können den restlichen antriebsanteil anteilig am eigenen dach erzeugen bzw von wind&wetter gesteuert schonend aus dem netz holen... |
||
|
||
|
Wow danke für die tollen Berichte dann feiern wir ja nicht nur 10 jähriges sondern sogar 30 jähriges Jubiläum Der Künettenkollektor gleicht ja bereits sehr dem heutigen RGK RGK [Ringgrabenkollektor], warum hat sich das damals nicht durchgesetzt? Vermutlich zu hohe Heizleistungen für die mögliche Entzugsleistung? (waren auch um einiges schmäler nur 75cm beim liegenden) |
||
|
||
|
danke mario... es war nicht flexibel genug, der ring hat halt noch gefehlt, ähnelt hydraulisch ja eher den körben. damit konnte man nicht nach außen an die grenze gehen. und vor allem das berechnungsmodell das die nötige sicherheit bei der auslegung gibt und die individuelle planung. so etwas hat es vor ramming/glück/frank/bernd/crink nicht gegeben. früher hat es bei empirischer auslegung auch welche gegeben die nicht funktioniert haben. sieht man ja heute auch noch bei flächenkollektoren... |
||
|
||
|
So eine spannende Geschichte, danke, Arne! Die Artikel machen deutlich, wie unglaublich viel sich bewegt hat in Sachen Erdwärme. Deine Mutter hat so früh schon nach Lösungen gesucht? Alle Achtung, 1987 schienen Gas und Öl wohl den meisten noch alternativos. ¡Y feliz cumpleaños 🎈! Stimmt, die ersten Foreneinträge zum Thema RGK RGK [Ringgrabenkollektor] im htd, die ich mir hineingezogen habe, sind von 2008. Und danke fürs Mutmachen Jetzt dauert es nicht mehr so lange, wie’s gedauert hat ... |
||
|
||
|
hi an alle ! habe aufmerksam den thread durchgelesen und bin wirklich mehr als interessiert. wir fangen im juni im mühlviertel nahe linz zum bauen an und haben von einem Installateur den Ringgrabenkollektor mot knv angeboten bekommen. wie der zufall so will konnten wir direkt bei der baumesse aus erster hand weitere informationen beziehen. meine frau und ich waren danach sicher , das is genau unsere Vorstellung.Natürlich haben wir noch zwei andere installateure im angebotsverfahren. Nun nach weitergabe der infos das wir halt das angeboten bekommen haben, war folgende Rückmeldung: finger weg da wirfts dir den Boden... wie soll soviel energie aus einem kleineren bereich gezogen werden das ist unlogisch, achtung die knv heizt mit dem elektrischen heizstab mit da kommt was auf dich zu, das gibts ja schon zwanzig jahre ist nix neues , keine erfahrung, da ochsner macht das schon ewig hat sich nicht durchgesetzt....... wie ihr euch vorstellen könnt wurde ich mehr als verunsichert 😟hilfe.... |
