·Grundwissen· ·gelöst· Ringgrabenkollektor-Zukunft der Erdwärme


Teilen: facebook    whatsapp    email
Zusammenfassung anzeigen (Beta)
 1  2 ... 3 ... 61  62  63  64 ... 65  66  67
  •  dyarne
  •   Gold-Award
2.3.2016 - 12.12.2021
1.337 Antworten | 148 Autoren 1337
330
1667

2016/20160302255397.JPG
Unsere Erde speichert die Wärme die von der Sonne den Sommer über geschickt wird. Im November werden in wenigen Metern Tiefe die höchsten Jahresmitteltemperaturen erreicht.

Ein simpler Kunststoffschlauch - mit einem Gemisch aus Wasser und Bio-Frostschutz gefüllt - stellt diese Temperaturen per Wärmepumpe dann im Winter dem Haus zur Verfügung.

Der RINGGRABENKOLLEKTOR ist die Weiterentwicklung des klassischen Flachkollektors. Seine flexible Form passt sich jedem Grundstück an - auch ein Pool ist kein Hindernis.


2016/20160302891474.JPG

Bepflanzung, ob mit Sträuchern oder Obstbäumen ist kein Problem. Im Sommer wachsen die Pflanzen, der Kollektor ruht; im Winter ruhen die Pflanzen und der Kollektor liefert dem Haus Wärme.

Immer gleich warm, immer gleich effizient; egal ob es draußen gerade bitterkalt friert oder der Schneesturm bei 0° stürmt.

  •  dyarne
  •   Gold-Award
22.1.2021  (#1241)
absolut ... emoji

da muß man schauen daß die gelbroten maulwurfshügel des aushubs schnell wieder zurückgeschaufelt werden...

1
  •  dyarne
  •   Gold-Award
22.1.2021  (#1242)

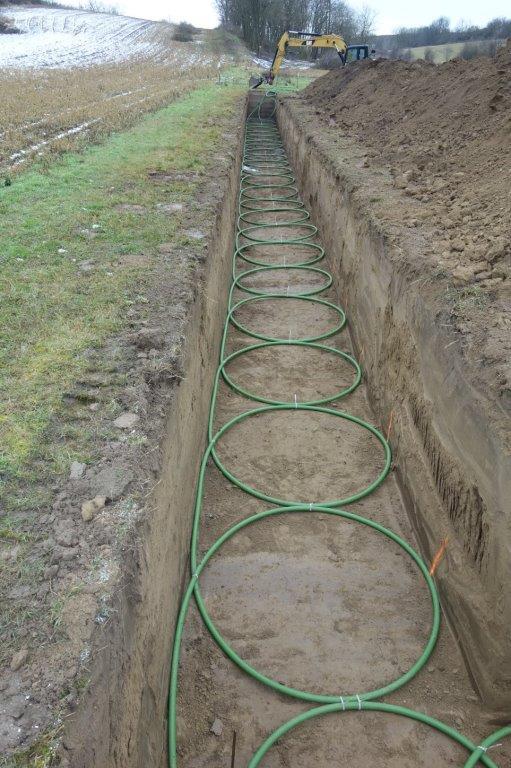

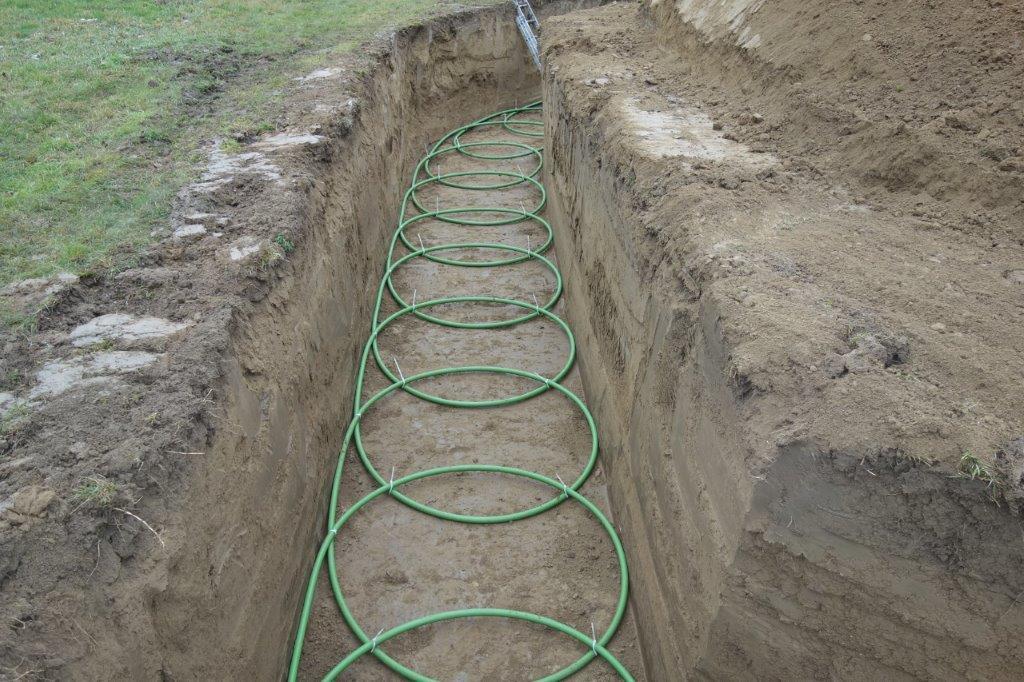

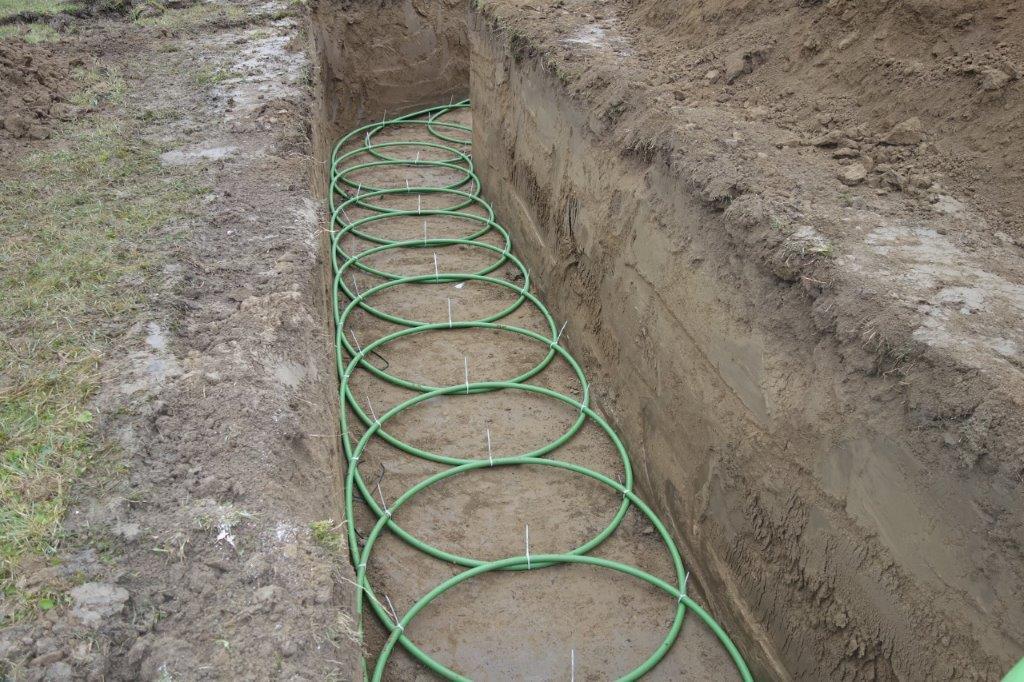

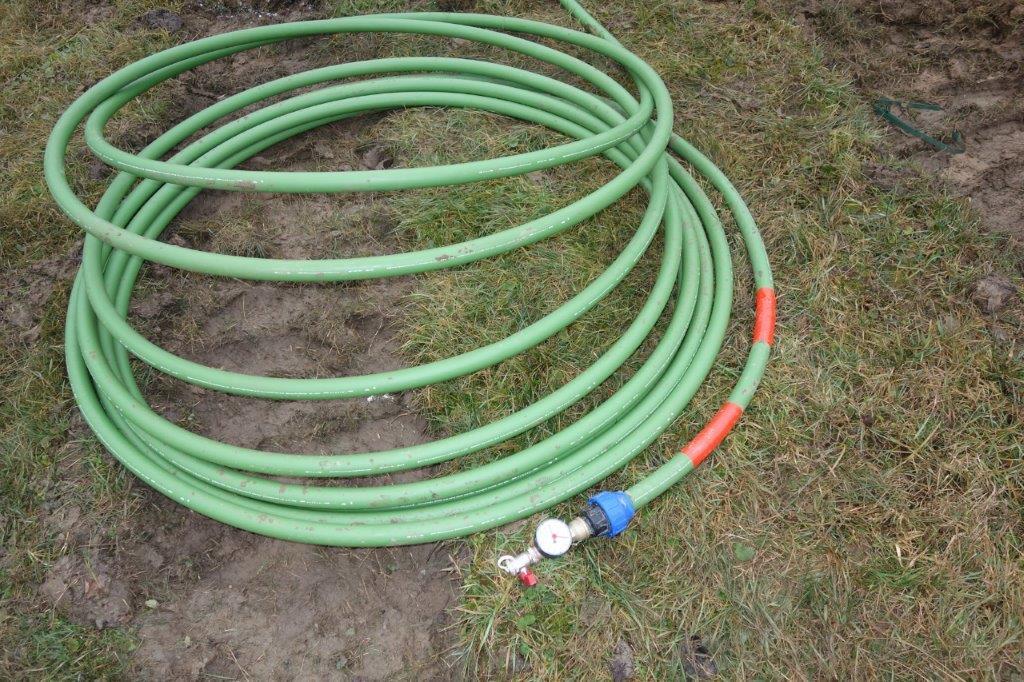

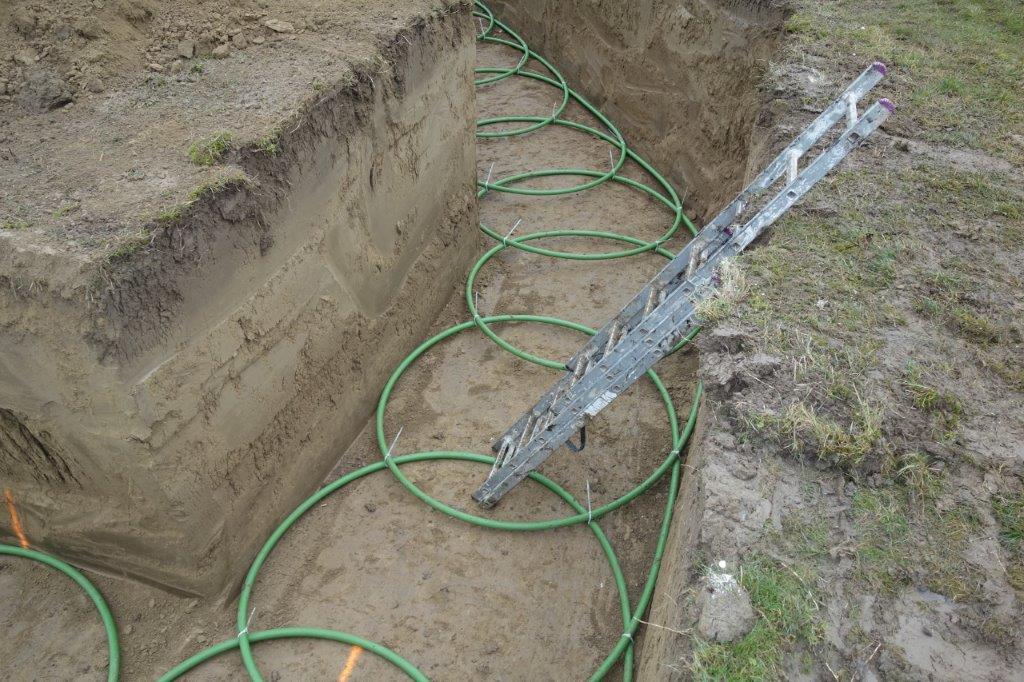

aber auch im weinviertel ist die winterpause (hats eine gegeben?) schon vorbei...

was für eine perfekte arbeit...


2021/20210122438365.jpg

2021/20210122151442.jpg

2021/20210122837856.jpg

2021/20210122277783.jpg

2021/20210122514341.jpg

da freut man sich wenn man müde von der woche heimkommt und solche bilder im postfach findet...
good boys!!!

3
  •  denis
  •   Gold-Award
23.1.2021  (#1243)
Was soll man sagen der Meister ist am Werk.

Vielen Dank auch für den Link zum Image Film. Das ist doch mal ein Beitrag den man auch super an Interessierte weiter geben kann. 👍

1
  •  MartinSt
  •   Gold-Award
28.1.2021  (#1244)
Interessante News aus dem www.
https://www.youtube.com/channel/UCxRAKvRih51mqk76jFzRbrQ

Ob da wohl nur korrekte Infos in die Welt getragen werden?

Kann man ja mal reinschaun und vl ein paar Kommentare hinterlassen.
Immerhin informieren sich so sicher auch viele angehende Häuslbauer und da sollte man schon auch gut recherchierte Infos verbreiten!

1
  •  Pedaaa
  •   Gold-Award
28.1.2021  (#1245)
Die Youtube-Universität ist ein großes Problem der heutigen Zeit... 😥

1
  •  MartinSt
  •   Gold-Award
28.1.2021  (#1246)
Wie wahr!

1
  •  thez
22.3.2021  (#1247)

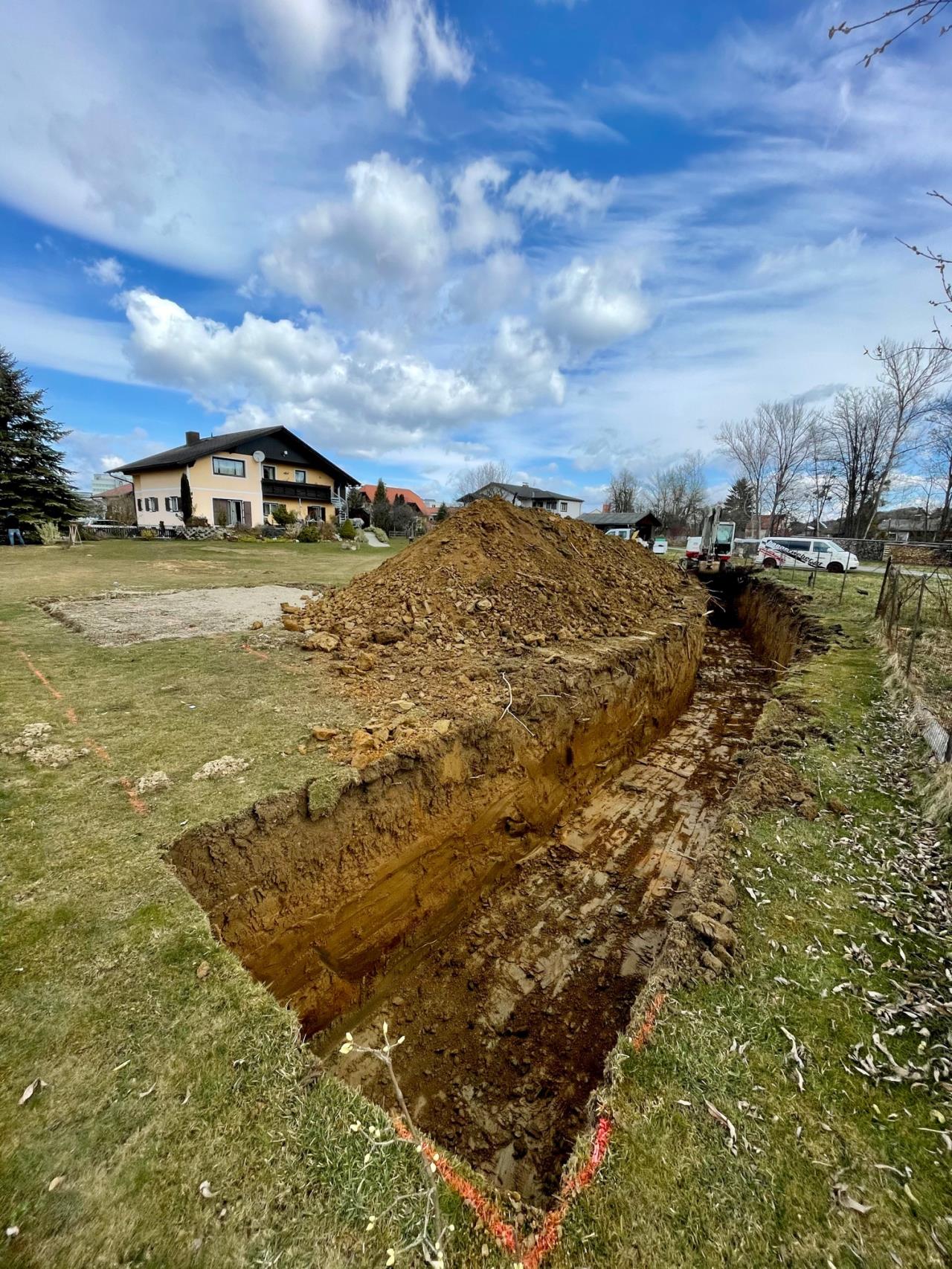

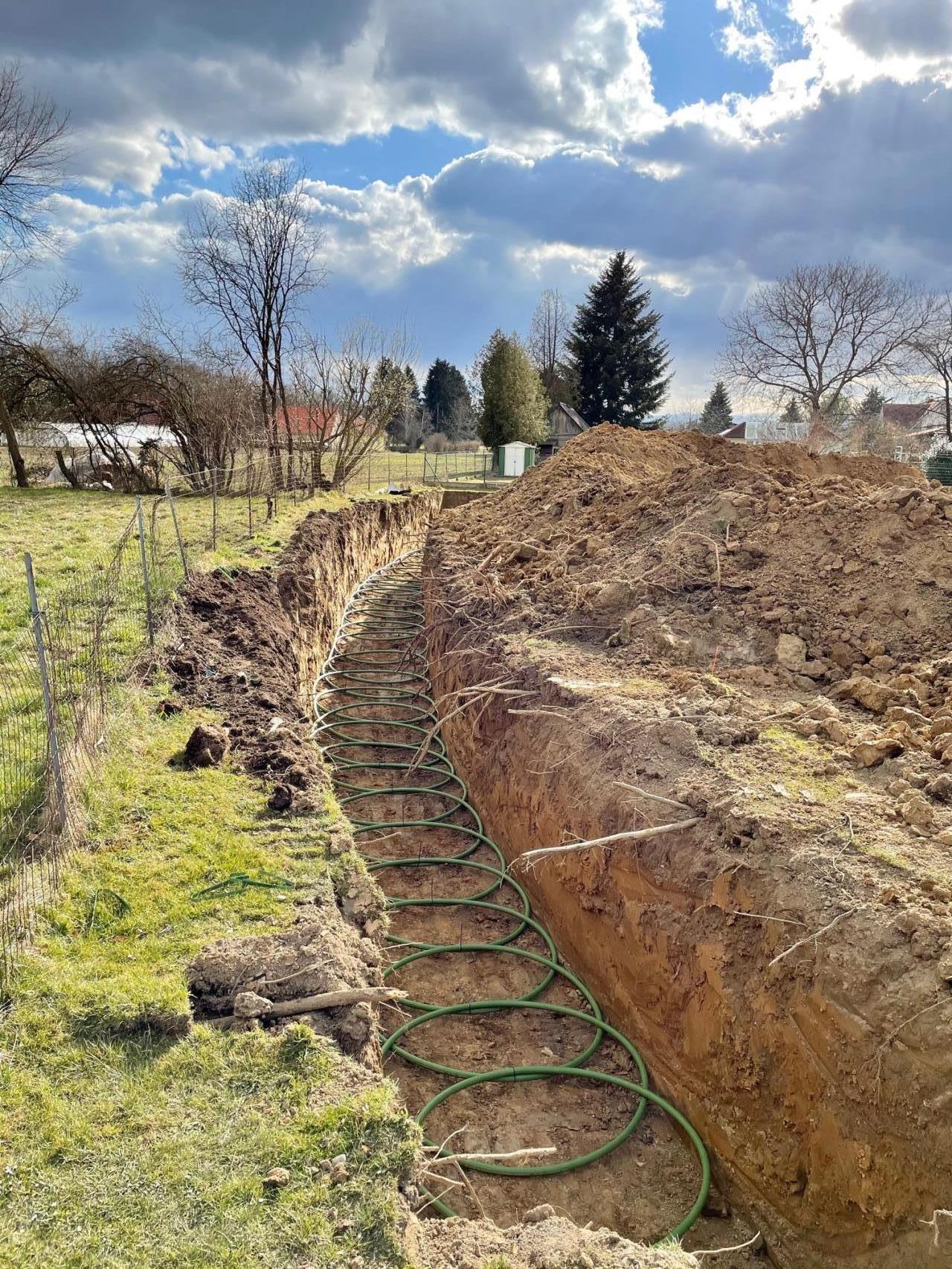

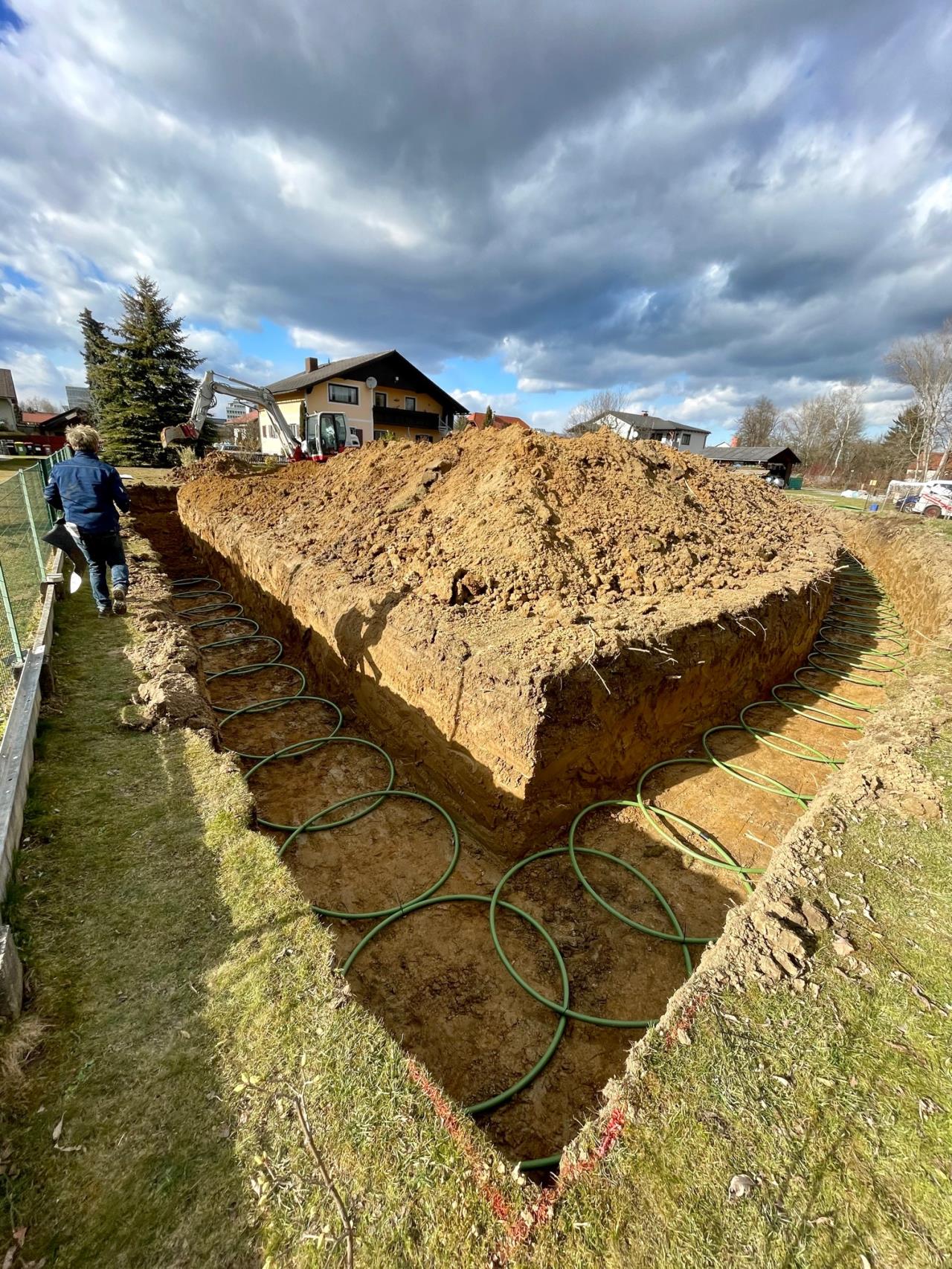

Bei uns war es heute auch endlich soweit:

Graz-Umgebung, gegraben wurden 65m Graben.

0700 Start Grabungsarbeiten
1400 Start Verlegen RGK RGK [Ringgrabenkollektor]
1530 Ende Verlegen RGK RGK [Ringgrabenkollektor]

Morgen kommt noch das Gelbe Band rein und dann wird wieder zugeschüttet :)

Hier ein paar Impressionen:


2021/20210322892670.jpg

2021/20210322226018.jpg

2021/20210322464260.jpg

5
  •  2woozy
3.4.2021  (#1248)
Kurze Zwischenfrage zum Bagger:

Auf meinen Hinweis, dass ein 20-Tonner für den Bau des RGK RGK [Ringgrabenkollektor] empfohlen wird, entgegnete der Baumeister, dass das wohl nur bei Grundstücken ohne Zaun am Rand funktioniert (er möchte beim Baggerfahrer nachfragen).

Ich glaube das nicht ganz, weil ich das noch nie hier gelesen hätte.

@thez auf deinen Bildern ist auch ein Zaun zu sehen und der Abstand zur Grundgrenze recht schmal - war das mit einem 20-Tonner möglich?

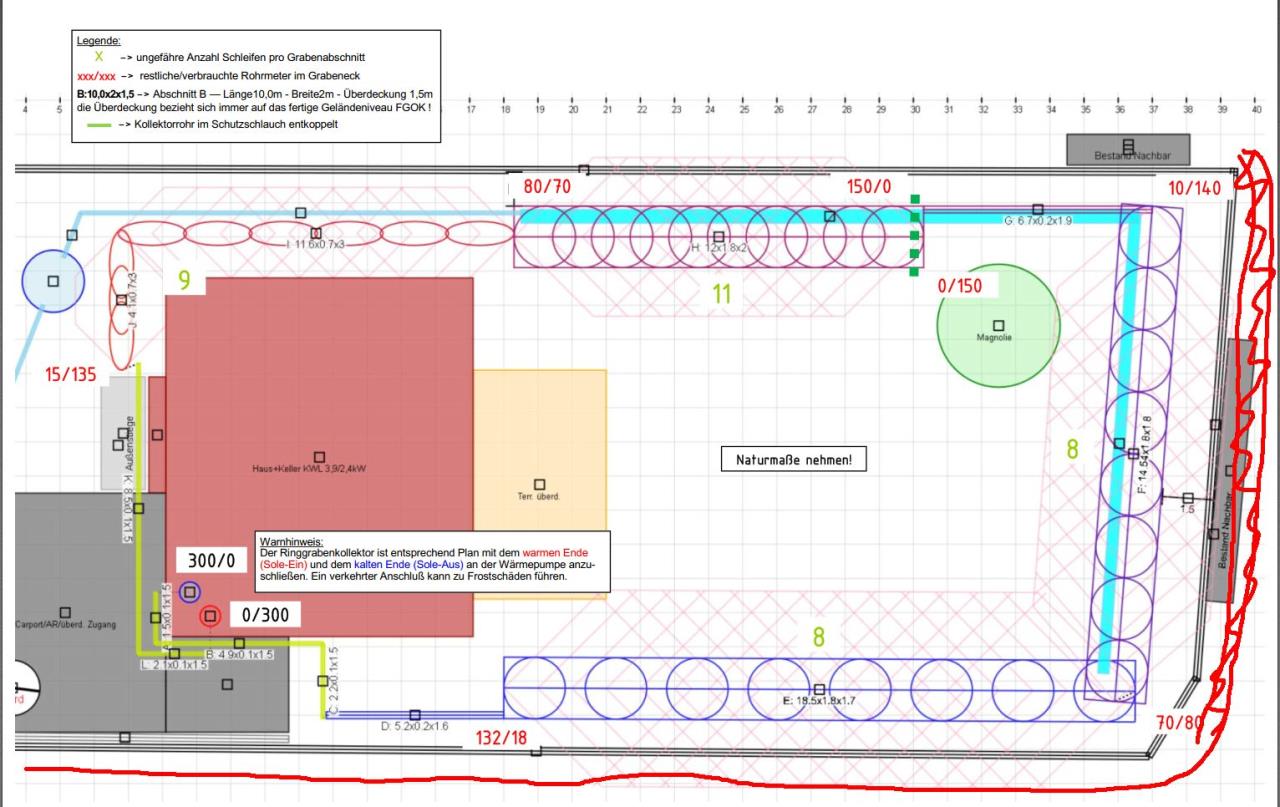

Hier mal die Planung unseres RGK RGK [Ringgrabenkollektor]: Von mir rot markiert ist ein Maschendrahtzaun mit ca. 20cm Betonsockel, doppelt rot markiert ist eine Wand, der Rest ist reiner Maschendrahtzaun.


2021/20210403902481.jpg

Ich denke, mit nem 20 Tonner wäre das schneller und auch kostengünstiger, als mit einem 8-Tonner...


1
  •  denis
  •   Gold-Award
3.4.2021  (#1249)
Ich kann nur empfehlen den größt möglichen Bagger zu nehmen. So kann man saubere Gräben ziehen und ist deutlich schneller als mit einem Mini Bagger.

1
  •  Soulwax
3.4.2021  (#1250)

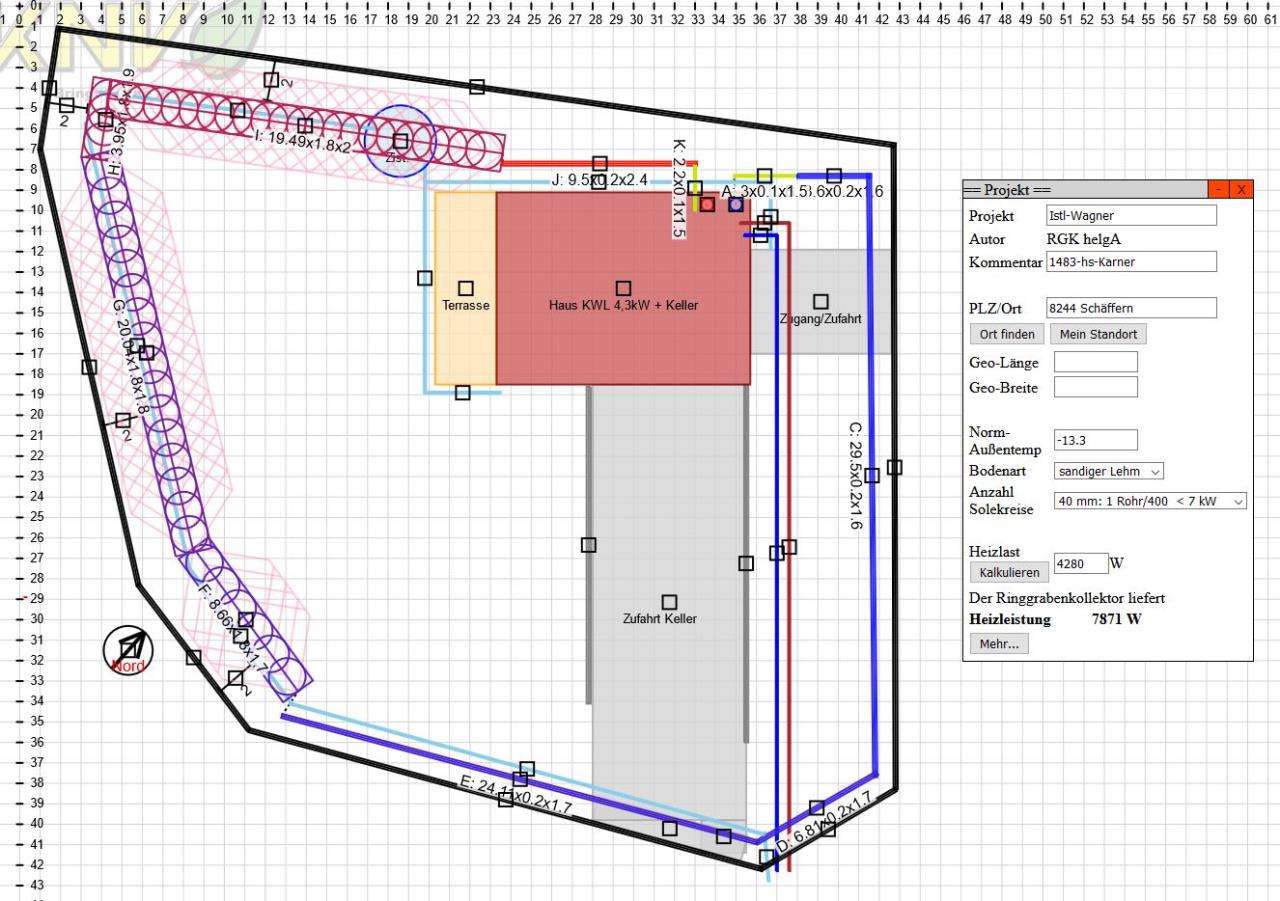

Hallo,

wollte nur mal Anmerkungen von den Profis zu unserer Planung hören.

Liebe Grüße


2021/20210403117015.jpg

1
  •  dyarne
  •   Gold-Award
3.4.2021  (#1251)
der ist am schreibtisch neben mir entstanden.

hab ihn grade per post-it zum gewichten & finalisieren rübergeschoben bekommen, da meine frau über ostern buchhaltung machen muß. ich versuche sie dabei per handgerührtem milchschaumkaffee bei laune zu halten...

ich finde ihn übrigens super ... emoji

1
  •  dyarne
  •   Gold-Award
3.4.2021  (#1252)

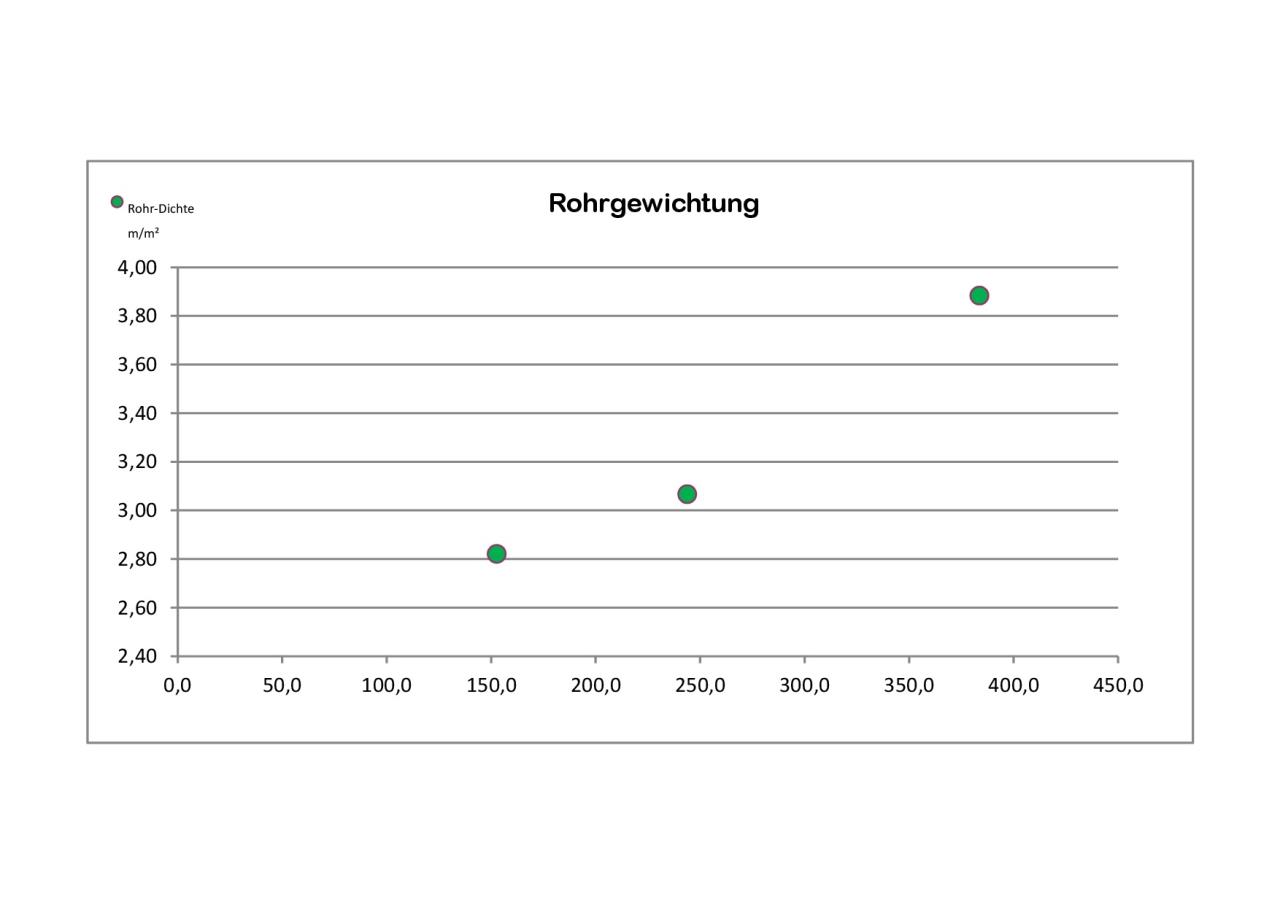

so, die gewichtung steht...


2021/20210403348954.jpg
eher flach, aufgrund der 70m geraden vorwärmstufe.
der algorithmus des trenchplanner kann ja den gerade verlegten kollektoranteil nicht entsprechend 'würdigen'.

dieser ist jedoch 'aus sicht des rohres' der effektivste tauscher...

1
  •  dyarne
  •   Gold-Award
3.4.2021  (#1253)

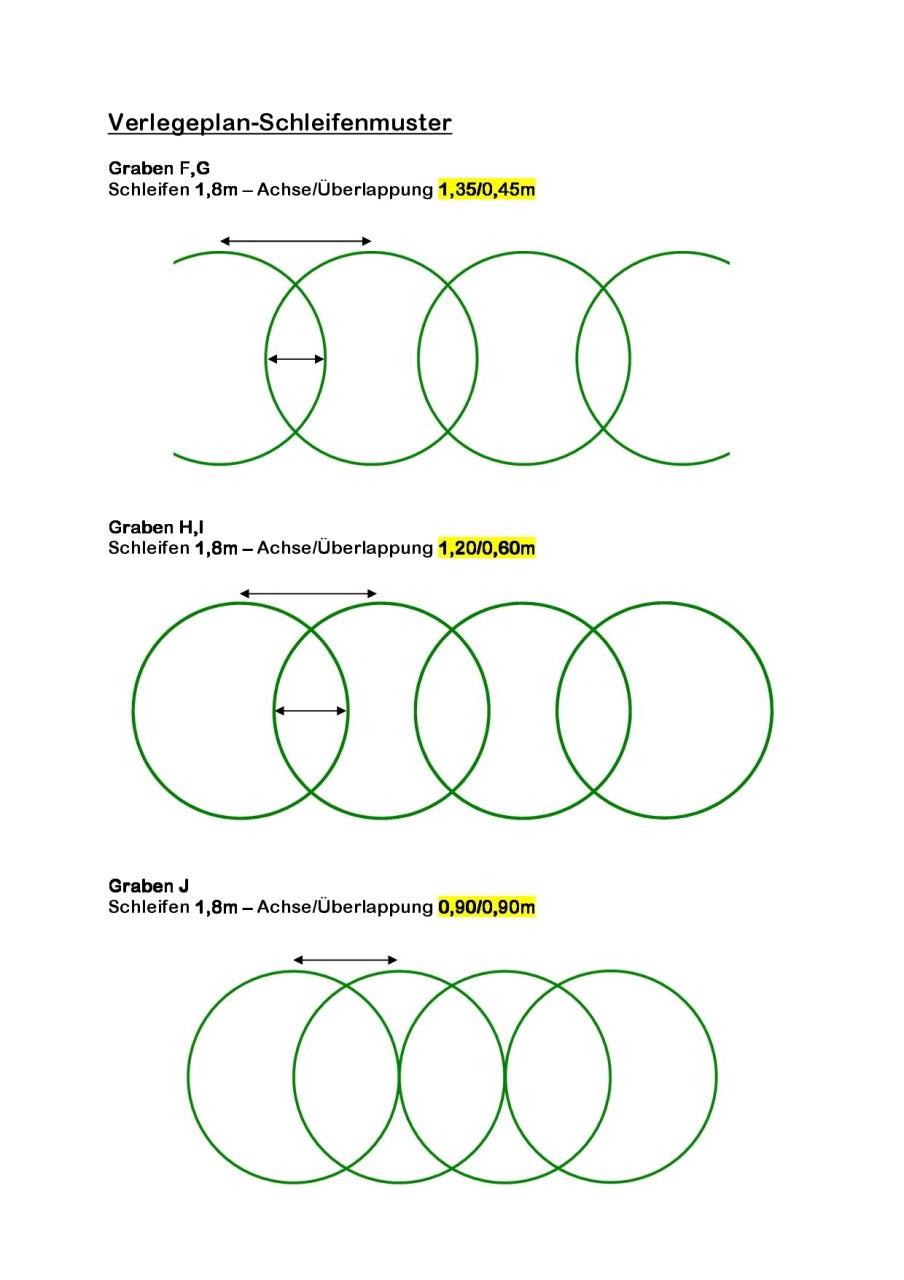

hier das zugehörige schleifenmuster.


2021/20210403210272.jpg

sollte sich sehr schön verlegen lassen ... emoji

1
  •  dyarne
  •   Gold-Award
3.4.2021  (#1254)

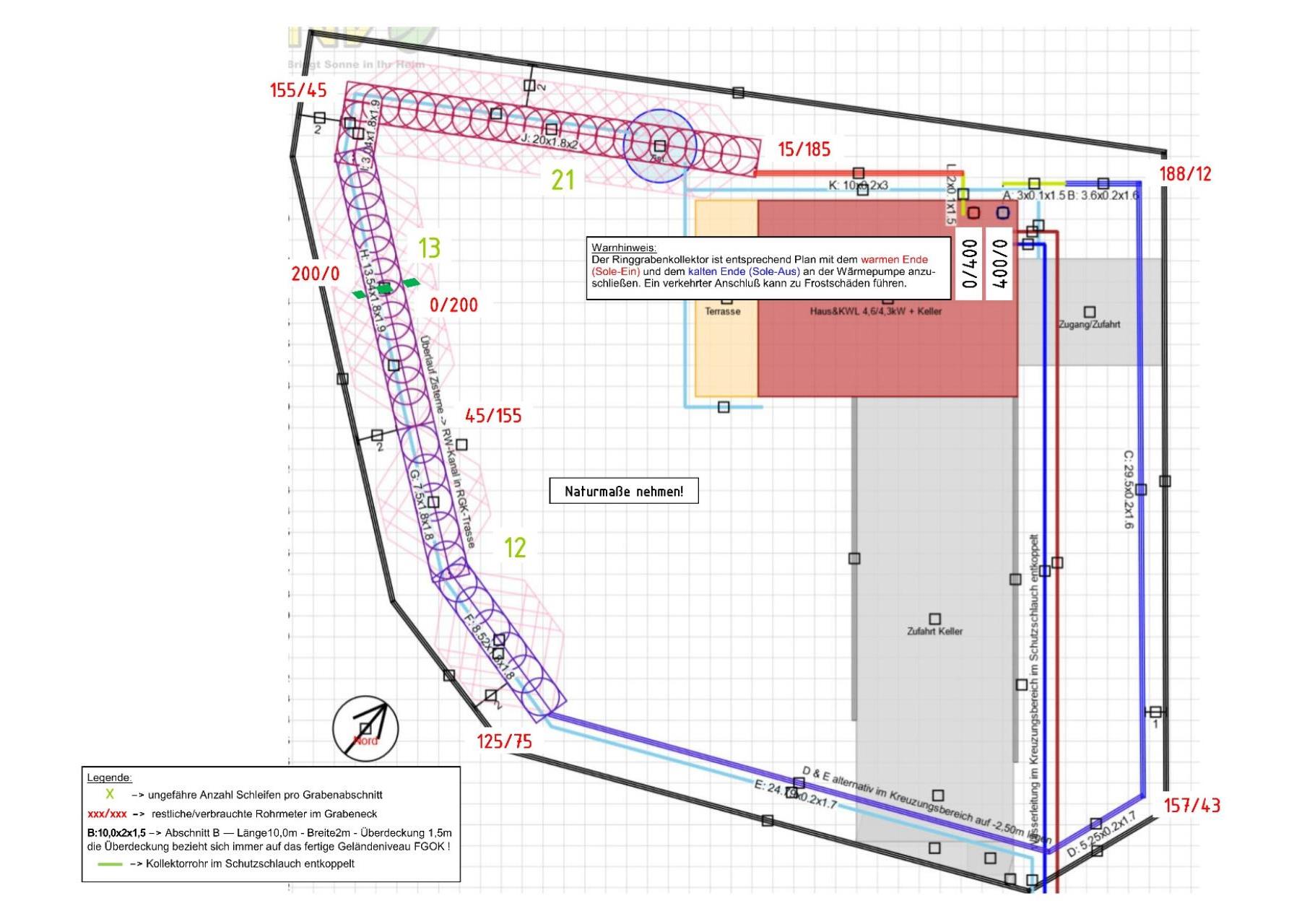

so, durchkilometriert...


2021/20210403345711.jpg

sehr effizientes haus, das grundstück bleibt frei.
wenig baggeraufwand und eine fette quelle, so gehört das ... emoji

ich hoffe er wird euch soviel freude wie mir machen...

1
  •  biber87
3.4.2021  (#1255)
Wunderschöner Kollektor! Ich freu mich schon aufs Verlegen! 💪💪
Bilder gibts dann natürlich wieder!

1
  •  biber87
3.4.2021  (#1256)

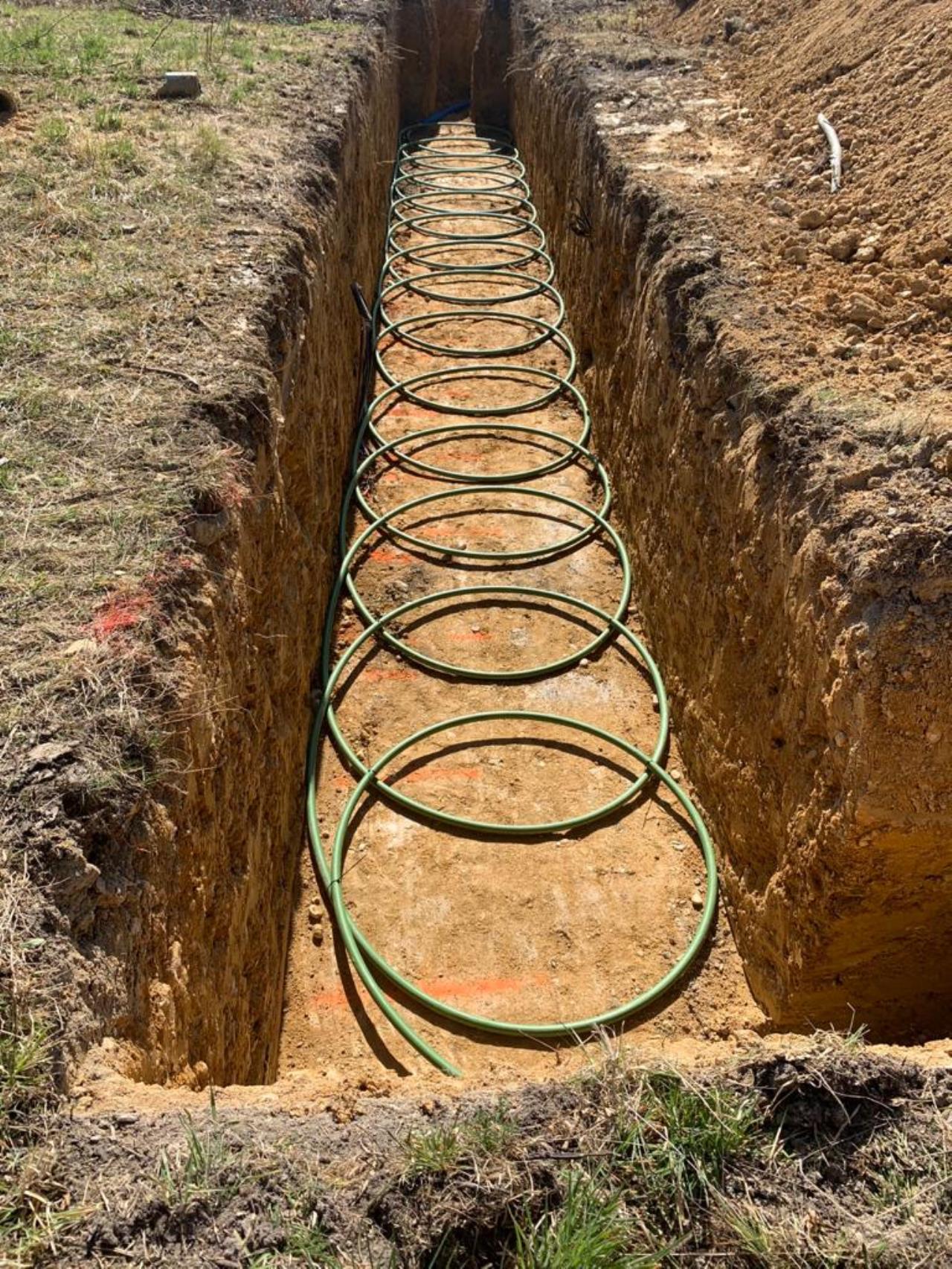

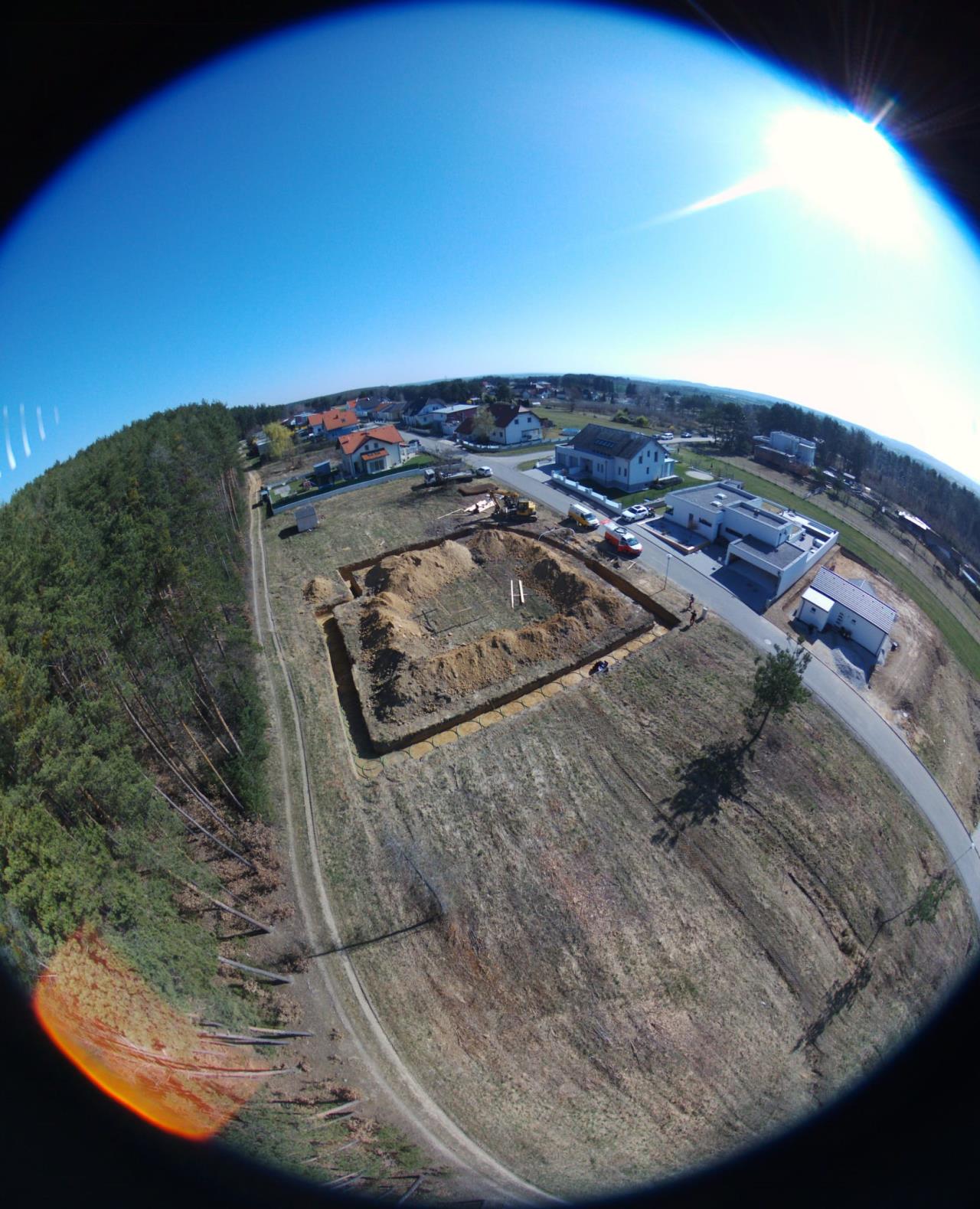

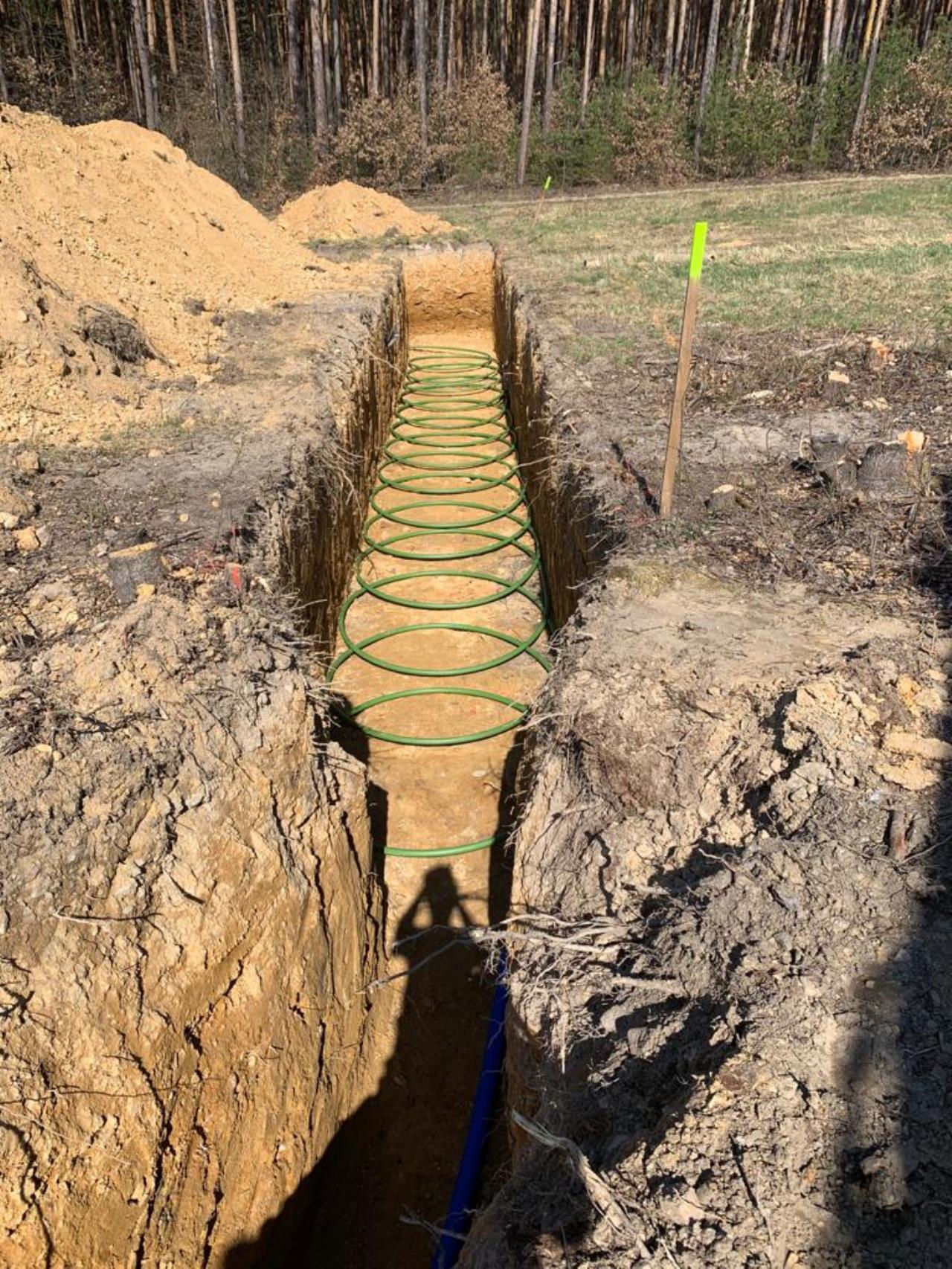

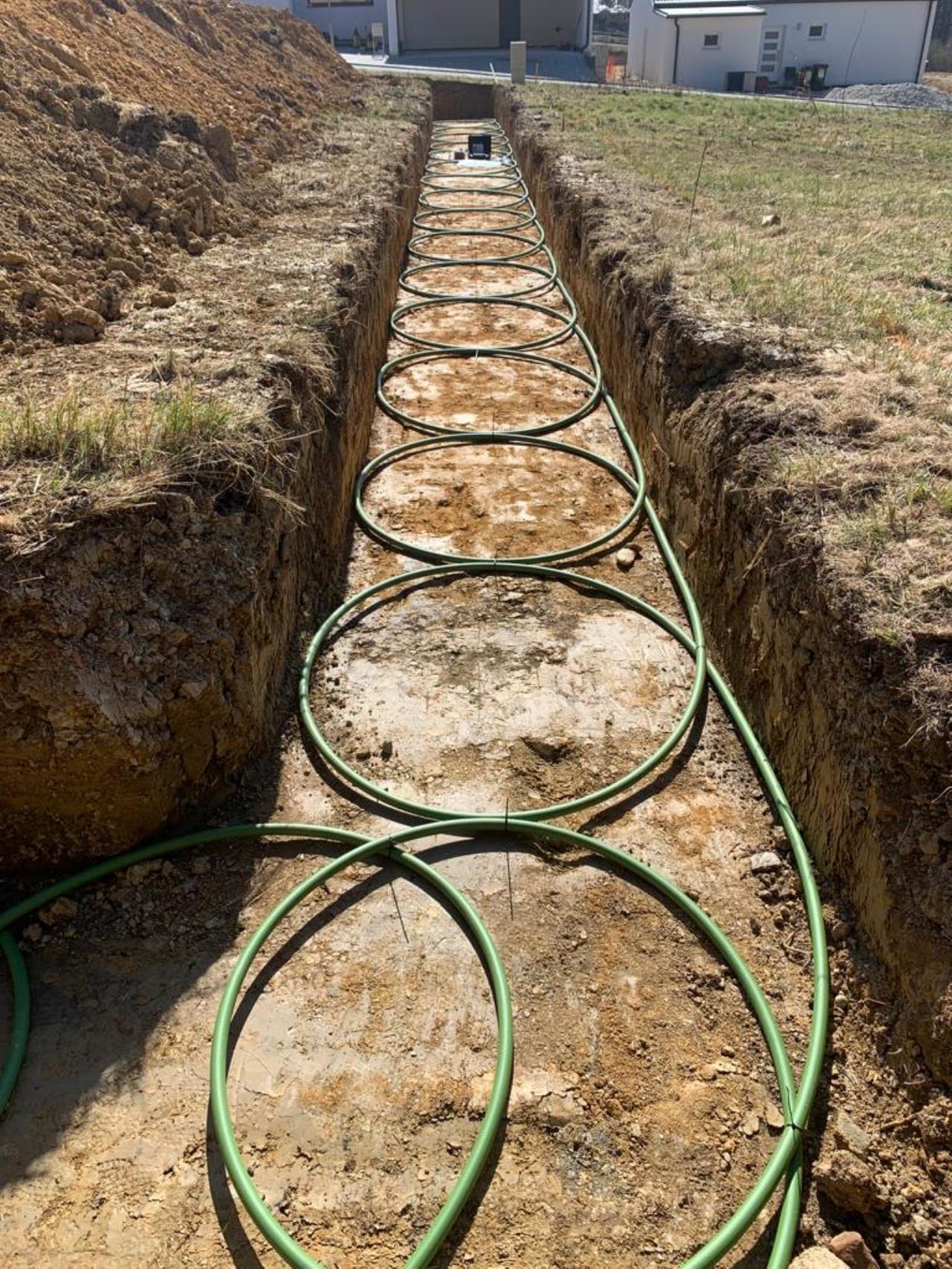

Prachtexemplar im Mittelburgenland!
Passt das so @dyarne ? 😊



2021/20210403406492.jpg


2021/20210403198412.jpg


2021/20210403160495.jpg


2021/2021040358692.jpg


2
  •  2woozy
3.4.2021  (#1257)

zitat..
denis schrieb: Ich kann nur empfehlen den größt möglichen Bagger zu nehmen. So kann man saubere Gräben ziehen und ist deutlich schneller als mit einem Mini Bagger.

Ja, genau das möchte ich...würde nur gerne wissen, ob der 20-Tonner den Graben ca. 1m vom Zaun entfernt machen kann oder zu groß ist...wie groß müsste der Abstand sein?

1
  •  cacer
  •   Gold-Award
4.4.2021  (#1258)
das sollte der baggerfahrer entscheiden; denn er muss es ja machen.

1
  •  dyarne
  •   Gold-Award
4.4.2021  (#1259)

zitat..
biber87 schrieb: Wunderschöner Kollektor! Ich freu mich schon aufs Verlegen!

ah, sehr schön wenn der profi auch hier ist, servus Andi! emoji

bei euch ist der ja in allerbesten händen.
da muß nur noch das wetter mitspielen...

zitat..
biber87 schrieb: Prachtexemplar im Mittelburgenland!

drohne mit fischauge? wahnsinn ... emoji
oder warst du da mit paragleiter, heißluftballon oder flugdrachen selber unterwegs?

hier ein drohnenvideo von einem kollegen aus dem nordburgenland...



1
  •  dyarne
  •   Gold-Award
4.4.2021  (#1260)

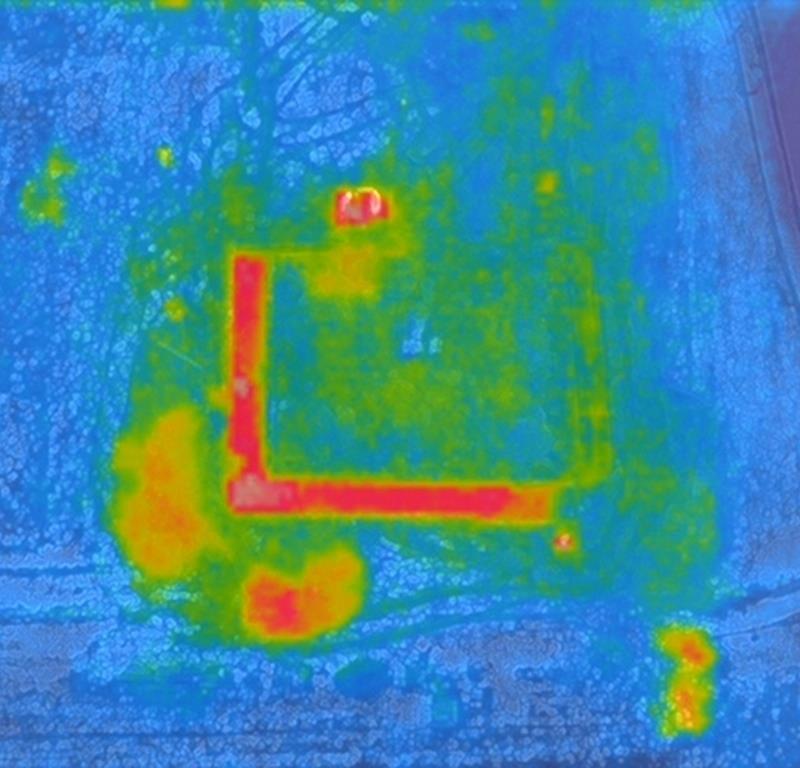

und hier ein drohennbild mit thermografie beim graben ausheben im heurigen spätwinter...


2021/20210122462759.jpg

der obere rote fleck ist der bagger, der rest erdwärme ... emoji

1
  •  dyarne
  •   Gold-Award
4.4.2021  (#1261)

zitat..
2woozy schrieb: Ja, genau das möchte ich...würde nur gerne wissen, ob der 20-Tonner den Graben ca. 1m vom Zaun entfernt machen kann oder zu groß ist...wie groß müsste der Abstand sein?

zitat..
cacer schrieb: das sollte der baggerfahrer entscheiden; denn er muss es ja machen.

im regelfall geht das. die meisten bagger können auch den arm quer verschieben, genau um eben randnahe schlitze zu baggern...

kommt eben alles immer auf die individuellen rahmenbedingungen an.

wenn es zwickt einfach ein kleines stück vom rand abrücken, 1,5m ist ja auch in ordnung...

hier hat beispielsweise ein 26-tonner zwischen trockensteinmauer und gartenhütte durchgebaggert.
war aber ein richtig guter baggerfahrer ... emoji


2021/20210404957796.jpg

2021/20210404491804.jpg

2021/20210404384767.jpg

im letzten bild sieht man ganz gut daß der arm asymmetrisch angeschlagen ist. dadurch kommt dieser bagger rechtsseitig sehr nahe an den fahrrand.

entsprechend würde er einen randnahen graben im uhrzeigersinn baggern...

kommt also darauf an ob du einen rechts- oder linksdrehenden bagger bekommst ... emoji




1
