"Ringlüftung" mit Ökolüfter

In unserem Haus, 2 Etagen je 65 qm, wollen wir eine Lüftung nachrüsten. Da das Haus schon seit 5 Jahren steht, haben wir grundsätzlich eine zentrale Lüftungsanlage ausgeschlossen.
Je mehr man sich nun aber mit der Thematik beschäftigt, umso größer werden auch die Fragezeichen, jedenfalls bei mir

.
Letztendlich soll unsere Lüftung eine Feuchterückgewinnung (FRG) besitzen. Bei dezentralen Geräten stößt man nun unweigerlich auf den Ökolüfter, der mir optisch sogar gefällt, weil moderner Baukörper.
Auf die Leistung und die Vor- und Nachteile des Gerätes möchte ich vorerst gar nicht zu sprechen kommen. Das gerät soll im Flur installiert werden. Leider habe ich bisher nichts detailiertes über die sogenannte Ringlüftung finden können, zumindest nicht besonders ausführliches. Daher bitte ich um Rat, wie ich eine sogenannte Ringlüftung aufbaue, um die Zuluft auch in die nachts geschlossenen Kinder- und Schlafzimmer zu bringen. Muss ich etwas basteln, oder gibt es speziell dafür entwickelte Lösungen, die selbst nicht/kaum hörbar sind und den Schall von Raum zu Raum verhindern?

Anbei auch ein Grundriss des OG zur Veranschaulichung.

Im würde mich riesig auf Empfehlungen und Ratschläge freuen.

< 1 2 ... 3

Dieser Thread wurde geschlossen, es sind keine weiteren Antworten möglich.

Nächstes Thema: Pichler / Genvex Combi185 S/L

score 1 · Answer 1 · 2013-08-20T19:53:52Z

Danke, 2moose! -

..
Du holst Dir mit der "Konstruktion" sehr kalte Bauteile bis tief in die Wand hinein.

Das ist genau was ich fürchte. Ich dachte das Perlit auch gut war was Diffusionsdichtigkeit angeht, aber wie es im Thermofill Produktfolder steht:

..
Durch eingelegte Drainagen kann jede auftretende Flüssigkeit abgeführt werden, ohne dass diese in Thermo-Fill® gespeichert wird.

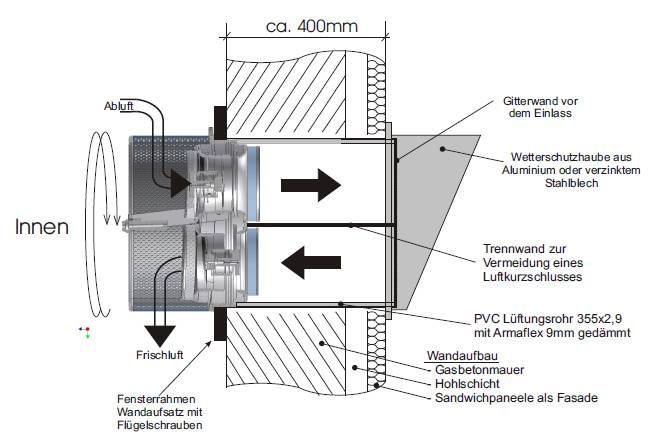

9 mm Armaflex wird auch vom Produzent des ÖLs angeraten:

Ich bevorzuge aber 2 Rohre statt 1 mit Trennwand, und da es zwischen den Rohren 12 mm Raum gibt, sollte ich vielleicht 6 mm Armaflex nehmen, und dann - wie du sagst - die beide Rohre noch ein Mal mit 6 mm einwickeln. Das würde zusammen 12 mm Dämmung machen.

score 1 · Answer 2 · 2013-08-20T20:28:48Z

Fotos -

..
Nun lass uns aber nicht sitzen und berichte, ob unsere "klugen Ratschläge" dich weitergebracht haben.

Das bringt mich sicher weiter! Nur hatte ich keine Benachrichtigung über deine und Leitwolfs Beiträge bekommen, also lese ich sie erst jetzt.

Wie gesagt, bevorzuge ich 2 Rohre statt die große mit 355 mm. Erstens weil ich es kompliziert finde mit dem Trennwand, obwohl im Plexiglas des ÖLs schon eine Spalt dafür gedacht ist.

Weil unser Wand nicht aus Gasbeton/Ziegel gebaut wird, sonder Zellulose und Holz, möchte ich den ÖL auch nicht im Wand installieren. Wie du in meiner erster Skizze sehen kannst, sitzt der ÖL auf einem Stück Sperrholz mit dahinten 75 mm 'Installationsebene'. Die Rohre stecken 7 mm aus dem Wand, wobei 2 mm im runden Spalt der Löcher fallen.

Optimal wäre eigentlich so eine 'Magnetring' womit ein zweites Gitter (für Zuluft) auf der hintere Seite des ÖLs befestigt wird. Der fällt genau in der 165 mm (aussendurchmesser) bis 159 mm (innendurchmesser) Spalte.

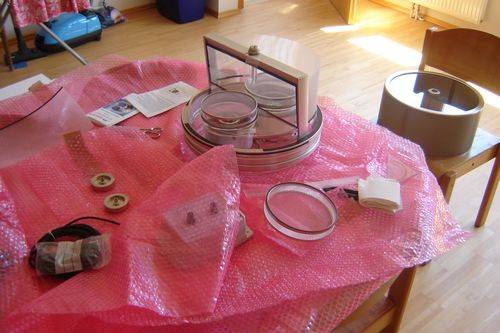

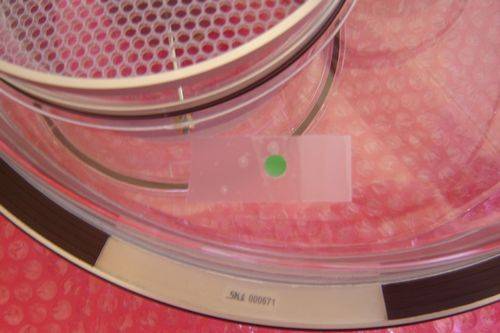

Ich habe gestern gesehen dass ich doch 2 Fotos gemacht habe, da sieht man die Gitter und wie die Genau in den Spalten fallen:

Vielleicht sollte ich mal nach Leverkusen telefonieren und fragen ob sie mir zwei von solche Magnetringe zuschicken können...

score 1 · Answer 3 · 2013-08-20T20:36:45Z

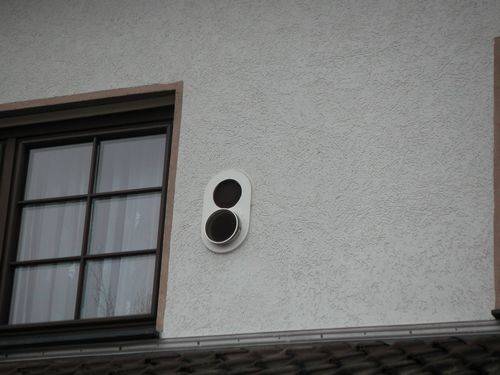

2-Rohrenvariante - Hier gibt es ein Foto von der 2-Rohrenvariante am Außenwand, den ich mal irgendwo auf einem Forum gefunden habe:

score 1 · Answer 4 · 2013-08-23T13:12:08Z

Alles bestellt - Ich habe die PPs Rohre und den Armaflex bestellt. Ich melde mich in einige Wochen wieder.

Euer Versuchskaninchen

score 1 · Answer 5 · 2013-10-10T12:55:10Z

Zeit für ein neues Update - Ich habe vor zwei Wochen die gedämmte Rohre in der Wand installiert. Es war viel Arbeit weil ich gerne alles millimetergenau haben wollte (bin halt ein bisschen neurotisch, nur ein bisschen

). Die Zimmerer haben viel mit dem Kopf geschüttelt und gefragt warum ich nicht einfach mit der Kettensäge alles aussäge, die Rohre rein setze und dann wieder alles mit PU-Schaum ausschäume. Ist nicht so mein Ding als Ökofreak.

Hier ein paar Fotos...

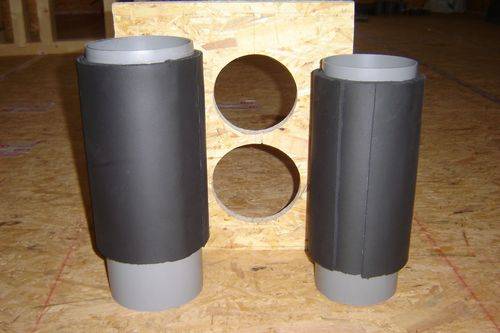

Mit Armaflex (2 x 6mm) gedämmte PPs Rohre (ø 140 und 160 mm), und in der Mitte das OSB-Brett mit ausgesägte Löcher:

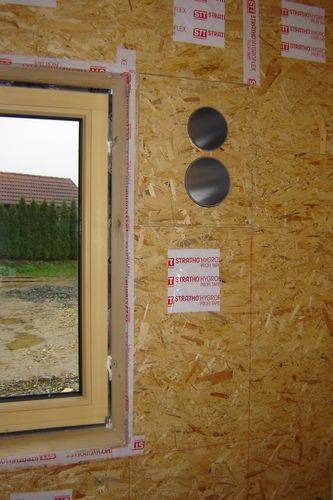

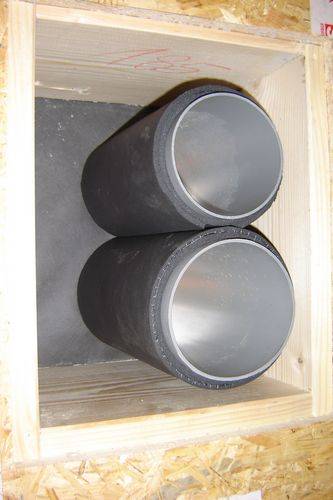

Rohre in der Wand:

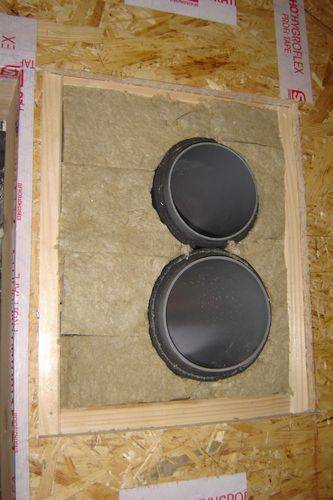

Gefach ausgedämmt mit Reststücken Glaswolle:

Gefach zu:

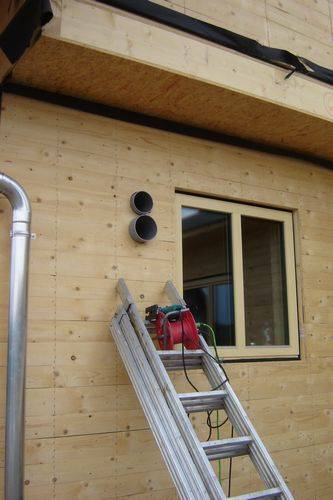

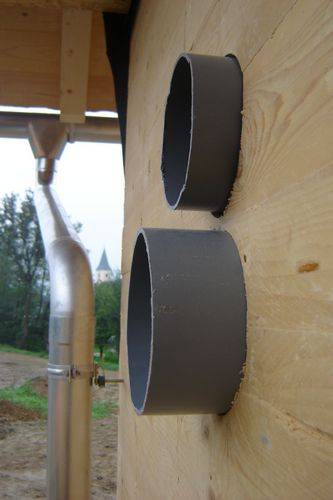

Draussen:

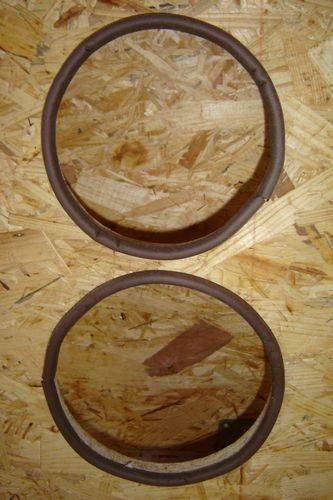

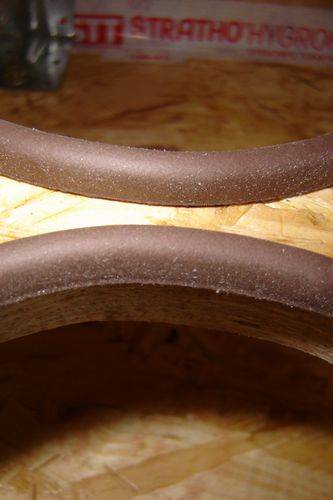

Ich wollte anfangs dass die Rohre genau in den runden 2mm tiefe Spalten des Ökolüfters sitzen, aber wegen kleine Unterschiede in Größe war das doch zu kompliziert. Ich habe mich also dafür entschieden auf den Rändern Gummiprofile an zu bringen so wie die auch zum abdichten von Fenstern und Türen verwendet werden:

Der Ökolüfter wird so montiert dass er die Profile leicht eindrückt (2-3mm), und meine Hoffnung ist dass die Verbindung dann luftdicht ist und ein wenig isoliert.

Das werde ich erst in 2-3 Wochen machen. Melde mich dann wieder.

score 1 · Answer 6 · 2013-10-11T06:24:46Z

...saubere Arbeit

- ...die beiden Lüfter werden schon mit der Gummidichtung abschließen.

Ich erwarte den Ökolüfter in zwei bis drei Wochen. Habe mich jetzt nach langen Überlegungen (und danke Neven für das herzliche Telefonat) für den Einbau eines DN 400 Rohres entschieden. Wenn es bei mir soweit sein sollte, werde ich hier auch meine Erfahrungen streuen.

Grüße aus Berlin

score 1 · Answer 7 · 2013-10-11T20:02:29Z

Super! - So hautnah und entblättert wie hier gibts den Ökolüfter sonst nirgends zu erleben :) Danke für die Dokumentation!
