Vergleich Schalldämmung verschiedene Wandaufbauten

Teilen: facebook    whatsapp    email
  •  bluefox
1.3. - 5.3.2023
2 Antworten | 2 Autoren 2
2
Hallo!

Ich habe heute versucht verschiedene Wandaufbauten mit Holzständerwänden im Hinblick auf den zu erwarteten Schallschutz zu vergleichen / zu berechnen.

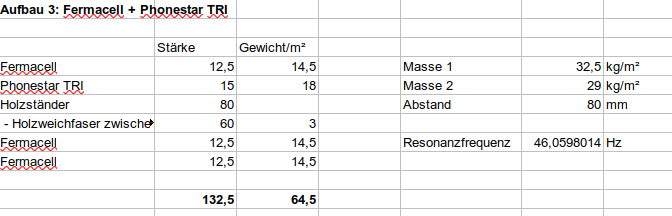

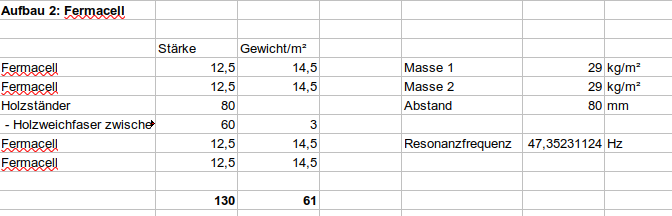

Aufbau 1 ist ein Lehmputz-Aufbau mit Rauschalung. Aufbau 2 ist ein Aufbau mit Fermazell doppelt beplankt. Aufbau 3 ist gleich wie der Aufbau 2 nur wird eine Fermacell-Platte durch eine Platte Phonestar TRI getauscht.


2023/20230301672707.png


2023/20230301458859.png


2023/20230301925258.png

Mit Hilfe von https://www.irbnet.de/daten/rswb/15079007662.pdf konnte ich bereits die Resonanzfrequenz und somit die Frequenz ermitteln, bei der mit dem Einbruch der Schalldämmung zu rechnen ist.

Ich scheitere nun jedoch an dem Punkt nun das Schalldämmaß für die Aufbauten zu berechnen. Hat das eventuell schon jemand von euch gemacht und einen Tipp für mich wie ich hier weiterkomme? Oder hat jemand eventuell sogar Zugang zur Original-Quelle Gösele, K.: Zur Berechnung der Luftschalldämmung von doppelschaligen Bauteilen. Acustica
45, S. 218 - 227 (1980). ?

Bin ich hier mit meinem Ansatz eventuell sogar am Holzweg? Hintergrund der Aktion ist, dass ich gerne wissen würde, wie sich die Lehmputz-Variante im Vergleich zu Fermacell und Fermacell/Phonestar verhält.

Danke für eure Hilfe!

  •  Squawvally
  •   Gold-Award
2.3.2023  (#1)
Meines Wissens kann der Rw Wert nur geprüft werden.
Aber die ÖNORM B 8115-4 beschäftigt sich mit Maßnahmen zur ERfüllung der schalltechnischen Anforderungen. Da gibt´s auch Beispiele.

1
  •  taliesin
  •   Gold-Award
5.3.2023  (#2)

zitat..
bluefox schrieb: konnte ich bereits die Resonanzfrequenz und somit die Frequenz ermitteln

Da würde ich sehr vorsichtig sein, in dem Frauenhofenpapier wird ein ominöser Faktor '51' verwendet, der sich speziell auf deren Aufbau (Gipskarton, Mineralwolle, Ständer 100mm ...) bezieht.

Die Güte des Systems (also nicht nur seine Resonanzfrequenz) ist genauso wichtig:
https://de.wikipedia.org/wiki/Resonanz#/media/Datei:Mplwp_resonance_D_envelope.svg

Besonders im Bereich der Resonanzfrequenz ist die Anzahl der Ständer wichtig (Aussteifung), auch ein Parameter, der einfließt. Unter der Resonanzfrequenz hilft sowieso nur Masse.

Fazit: Wenn du es wirklich wissen willst, wirst du um einen Versuchsaufbau nicht herumkommen ... sicher spannend emoji


1
