VVM S320 Warmwasser kühlt rapide ab Wegeventil defekt??

Teilen: facebook    whatsapp    email
  •  maduuto
10.2.2023
9 Antworten | 4 Autoren 9
9
Hallo. Wir haben festgestellt, dass das Warmwasser rapide abkühlt, 3 Grad pro Stunde. Das ist zu viel. Zirkulation läuft nicht oft am Tag, testweise auch deaktiviert, bringt nix.

Nachdem ich dann mal bei Myuplink gestöbert habe, hab ich gesehen dass dies seit ca Oktober sporadisch auftritt.

Naheliegenste Vermutung wäre das Umschaltventil, was evtl nicht ganz schließt. Sprich wenn Heiwasser gemacht wird geht immer etwas Volumenstrom durch den Brauchwasserspeicher. An sich jedoch bewegt sich das Schaltventil und schaltet auch. Wobei ich festgestellt habe dass sich manchmal nicht nur der Kreis inder Mitte dreht, manchmal bewegt sich auch der gesamte Rote aufsatz ein paar Milimeter.

Kann man genauer prüfen, ob da Wasser statt im Heizkreis im Brauchwasserkreis fliesst?Bzw woran könnte es sonst noch liegen?
Kann das Warmewasser auch ohne Zapfen sich ggf bis in eine Armatur drücken und dann mit dme kalten Wasser vermischen? Dann würde ich mal testweise für ein paar Stunden Warmwasser absperren.

Dann haben wir gestern, jedoch nur 2x 10bar im Kaltwassernetz gehabt während der BW Bereitung. Das Überdruckventil hat auch Wasser abgelassen (an der Nibe). Erst dachte ich dann liegt das daran mit dem Brauchwasser, jedoch trat das komscherweise nicht wieder auf bisher.

Vielen Dank
Pascal

  •  Akani
10.2.2023  (#1)
Umachaltventil könnte sein. Müsstest aber dann bei solch eine Abfall in 1 Stunde evtl sogar am Vl vom Speicher erfüllen können, da wird dieser ja auch Kühler. Einfach mal nee Ww ladung erzwingen. Wenn das Rohr schnell mit abkühlt wars das.
Hast du Therm Syphons am Speicher?
Wenn nicht kann dies auch eine ganz normale Eigenzirkulation sein.
Wie 10 bar im Kw Netz und das SV der Nibe öffnet, wäre dann Heizung?

1
  •  calor
10.2.2023  (#2)
...zu den 10 bar im KW-Netz:
Im VVMS320 ist Brauchwasserseitig ein Sicherheitsventil mit einem Ablassdruck von "9 bar" eingebaut ! Wenn während der WW WW [Warmwasser]-Nachladung keine Entnahme stattfindet, kann der Druck durchaus bis 9 bar ansteigen und somit ein öffnen des SV verursachen. Über Leckagen (Mischarmaturen, def. Rückschlagventil,...) kann sich der Druck auch auf das Kaltwassernetz  ausbreiten.
Wie hoch ist dein Druckreduzierventil in der KW-Zuleitung eingestellt ?
Auf welche Temp. heizt du dein WW WW [Warmwasser] ?

....zum Temperaturabfall:

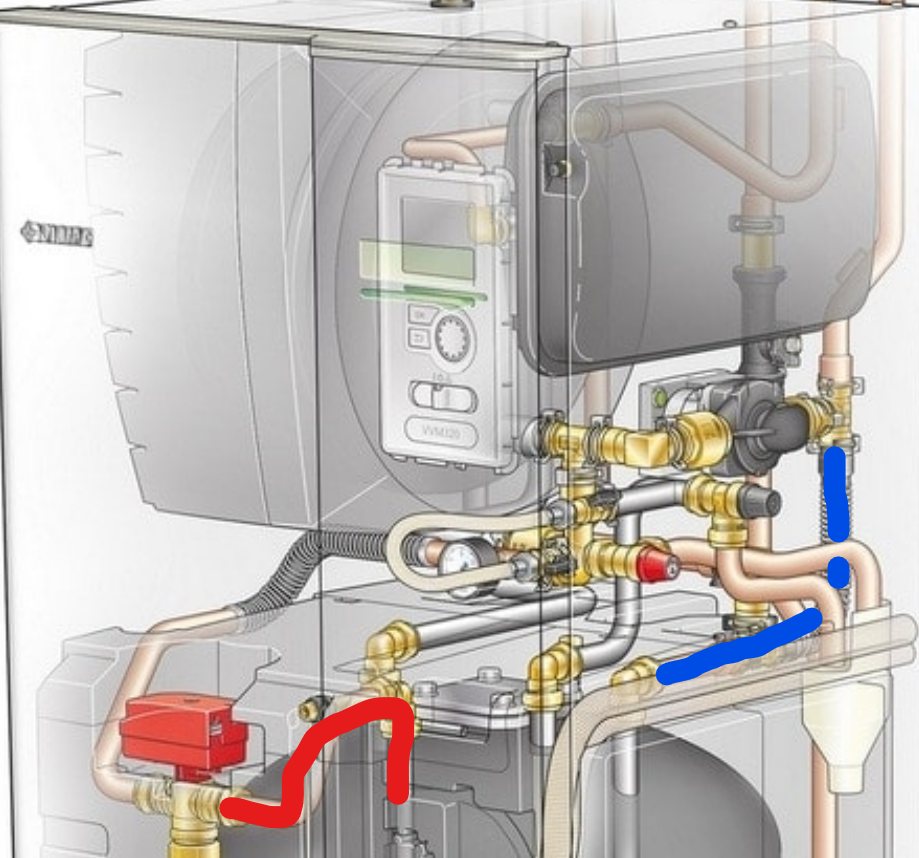

Undichtes USV wäre eine mögliche Ursache. (prüfen wie von Akani bereits beschrieben)

2023/2023021077931.png
WW-Hauptventil für einen Versuch schliessen.
Zirku sicherheitshalber auch mech. absperren.

1
  •  calor
10.2.2023  (#3)

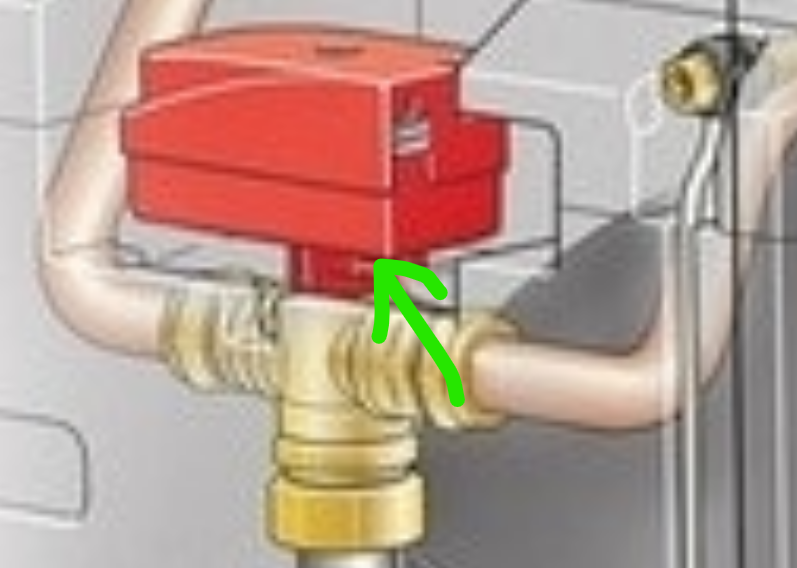

Dein Ventil hat möglicherweise eine "Kunststoffachse" die gebrochen sein könnte !
Splint seitlich entfernen und Antrieb abziehen

2023/20230210747712.png
2023/20230210517617.png

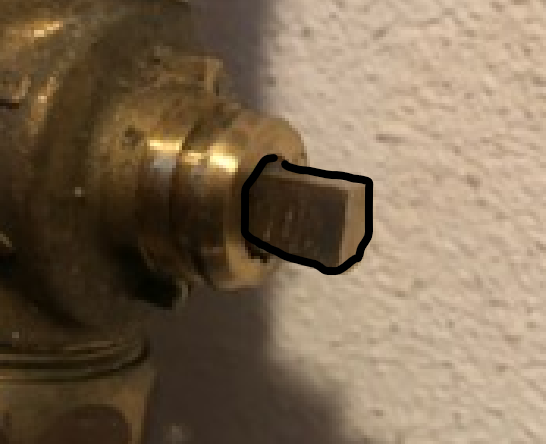

im Bild eine ähnliche Ausführung mit Messingachse

1


  •  maduuto
10.2.2023  (#4)

zitat..
calor schrieb:

...zu den 10 bar im KW-Netz:
Im VVMS320 ist Brauchwasserseitig ein Sicherheitsventil mit einem Ablassdruck von "9 bar" eingebaut ! Wenn während der WW WW [Warmwasser]-Nachladung keine Entnahme stattfindet, kann der Druck durchaus bis 9 bar ansteigen und somit ein öffnen des SV verursachen. Über Leckagen (Mischarmaturen, def. Rückschlagventil,...) kann sich der Druck auch auf das Kaltwassernetz  ausbreiten.
Wie hoch ist dein Druckreduzierventil in der KW-Zuleitung eingestellt ?
Auf welche Temp. heizt du dein WW WW [Warmwasser] ?

....zum Temperaturabfall:
Undichtes USV wäre eine mögliche Ursache. (prüfen wie von Akani bereits beschrieben)

WW-Hauptventil für einen Versuch schliessen.
Zirku sicherheitshalber auch mech. absperren.

Welches Druckreduzierventil? Warmwasser auf 47 grad. Der druck war aber bei 33 schon so hoch gewesen. Ist aber komischerweise nicht wieser passiert.
Ww Hauptventil meinst du quasi den Haupthahn?


1
  •  maduuto
10.2.2023  (#5)

zitat..
calor schrieb:

Dein Ventil hat möglicherweise eine "Kunststoffachse" die gebrochen sein könnte !
Splint seitlich entfernen und Antrieb abziehen

im Bild eine ähnliche Ausführung mit Messingachse

Hab ich geguckt ist heile und intakt. Das einzige bei drehen kurz vor der Endstellung dreht sich das rote Teil leicht und man sah darunter leicht Abrieb von rotem Kunststoff. Aber eigentlich fährt das Ventil. Daher komisch. Reicht schon 1mm das das nicht ganz zu ist


1
  •  dyarne
  •   Gold-Award
10.2.2023  (#6)

zitat..
calor schrieb: ...zu den 10 bar im KW-Netz:
Im VVMS320 ist Brauchwasserseitig ein Sicherheitsventil mit einem Ablassdruck von "9 bar" eingebaut !

da kennt sich wer gut mit dem VVM aus ... emoji
tolle grafiken!


1
  •  calor
10.2.2023  (#7)

zitat..
maduuto schrieb: Hab ich geguckt ist heile und intakt

ist schon mal gut, ist die Achse bei dir aus Kunststoff oder Messing ?
Bleibt noch zu prüfen ob es auch völlig schliesst .

zitat..
maduuto schrieb: Welches Druckreduzierventil?

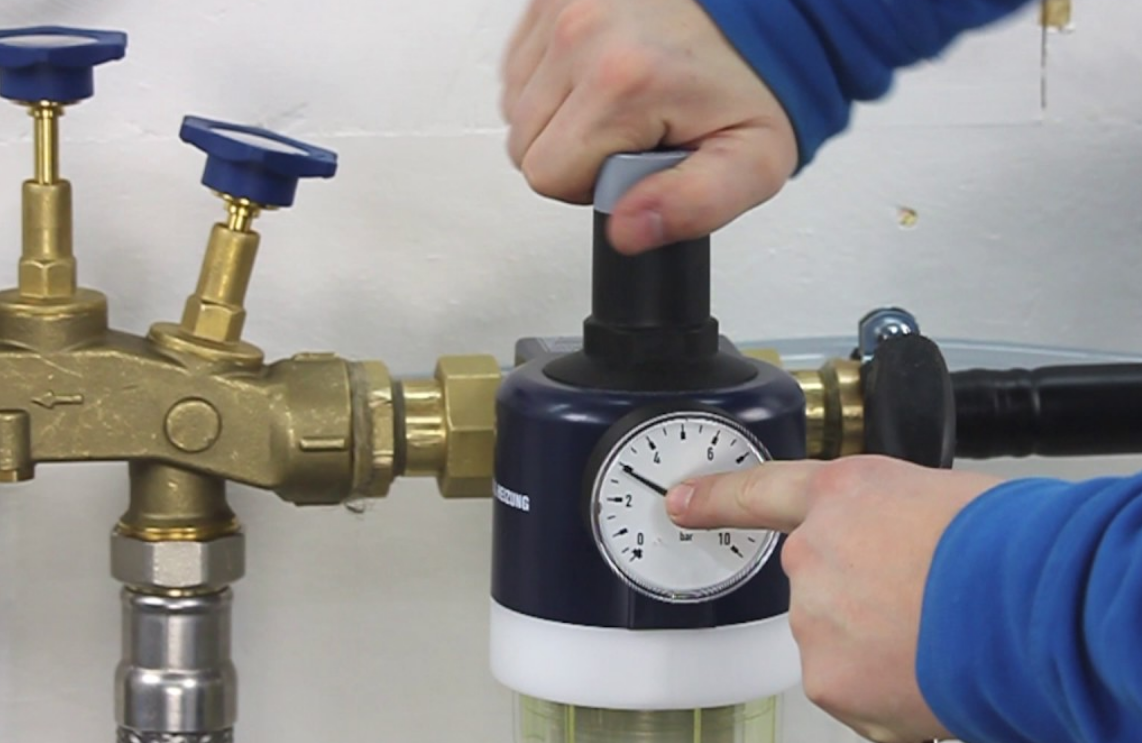

Damit ist der Druckminderer in der Hauswasserzuleitung gemeint

2023/2023021057675.png

zitat..

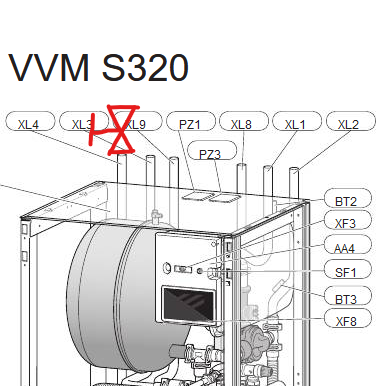

maduuto schrieb: Ww Hauptventil meinst du quasi den Haupthahn?

falls hier einne Absperrung verbaut wurde

2023/20230210242670.png

1
  •  maduuto
10.2.2023  (#8)
Ist Kunststoff. Wie sieht man ob der komplett schliesst?
Hausdruck so 4-4.5 bar eingestellt
Absperrung kann ich testen
Wo hast du die oberen Grafiken her?

1
  •  calor
10.2.2023  (#9)
Da das Problem bei dir erst im Okt. (Beginn Heizberiode) aufgetreten ist, sieht es eher nach USV aus !
Prüfen am besten während einem Abtauvorgang. Rohr nach dem USV abgreifen !

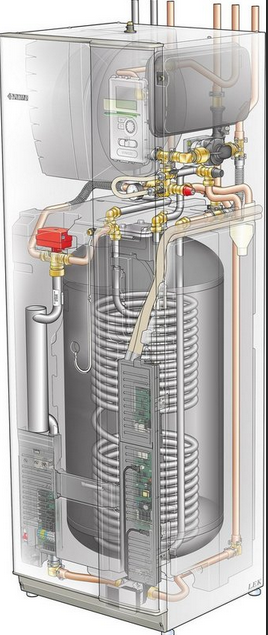

Rumänischer NIBE Partner
https://www.trust-expert.ro/project/pompa-de-caldura-nibe-cu-sursa-din-izvor-geotermal/

2023/20230210264742.png

1
