Hallo Forum

Wir sind mitten in der Planung von unserem EFH.
Entscheidung für den Haushersteller (Holzriegel) in den nächsten Tagen/Wochen. Selbiges für den Baumeister für den Keller und die Erdarbeiten.
Einreichung soll noch im Herbst erfolgen und sobald es die Witterung im Frühjahr zulässt, kommt dann der Keller und kurz danach das Haus.

Angeregt durch die zahlreichen interessanten Beiträge hier im Forum, würden wir gerne eine Wärmepumpe mit Grabenkollektor als Wäremquelle nutzen.
Ich bin auch schon in Kontakt mit ein paar Installateur-Unternehmen bzgl. Angeboten für Wärmepumpe und FBH FBH [Fußbodenheizung]-Heizung. Wahrschenlich wird es eine KNV 1155 mit Greenwater 200/300 Speicher. Wenn es sich finanziell ausgeht auch kombiniert mit einer PV-Anlage (eventuell erst etwas später).
Da wir noch nicht eingerecht haben, gibt es aktuell auch noch keinen EA EA [Energieausweis]. Es wird ein Holzriegelhaus mit EG und OG mit ca. 156m² Gesamtfläche werden. Dazu noch ein Keller, in welchem im Gang und in einem Kellerraum auch FBH FBH [Fußbodenheizung] installiert werden soll.

Das Grundstück ist ca. 900m² groß und leicht gegen SSW geneigt. Über das gesamte Grundstück ca. 1,5 Meter Höhenunterschied. Soweit ich das bei anderen Baugruben gesehen habe, ist es ein ziemlich lehmiger Boden.

Ich habe mal versucht unser Bauvorhaben im Gabenkollektor-Tool einzuzeichnen:
http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=UAfYppOBiaOcb1FjPwIW

Ist ganz sicher noch zu verbessern!

P.S: Ein Installateur meinte in einem Gespräche, dass der Grabenkollektor zum Vereisen neigt und das oftmals das Gelände über dem Kollekor einsinken würde. Gibt es dazu Erfahrung bzw. Meinungen?

Besten Dank schon Mal für eure Hilfe!
Hannes

  •  Hannes17
16.2.2016  (#81)

zitat..
dyarne schrieb: ww-speicher wird leider im nichtkonditionierten bereich


Ja, der Speicher kommt in den Technikraum, ohne Heizung. Aber angrenzenden Räume, Diele und Hobbbyraum erhalten FBH FBH [Fußbodenheizung].

Aber die Werte des EA EA [Energieausweis] sind für uns quasi nur zweitrangig. Hauptsache die Dimension der WPWP [Wärmepumpe] mach Sinn.


1
  •  dyarne
  •   Gold-Award
20.2.2016  (#82)

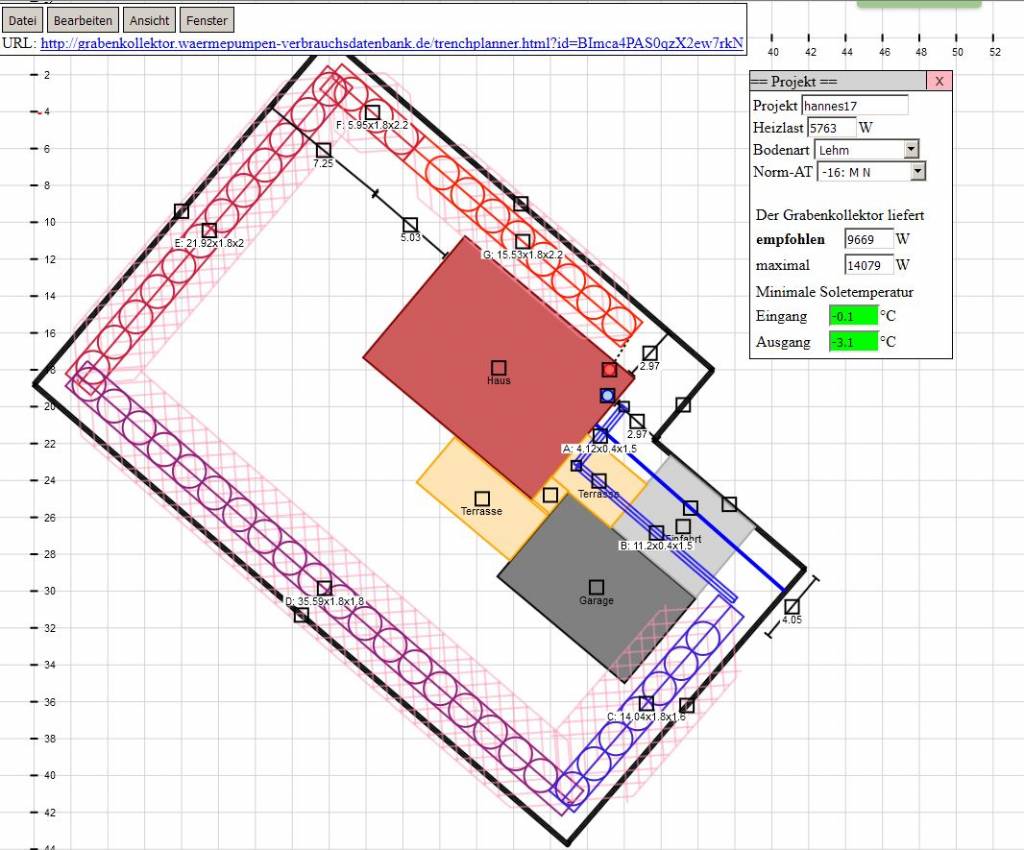

2016/20160220234004.JPG

http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=BImca4PAS0qzX2ew7rkN

2-phasen verlegung (vor/nach baugrube)
abschnitt G schräg in der abgeböschten baugrube auf kellersohle -3,5m

interessierte helfer für montag im raum grieskirchen/schallerbach?
bauherr bietet gegenhilfe an.

100% überdimensionierung, aber wo sollte man hier sparen?

2m humuslöffel samt 21-tonner liegt schon bereit,

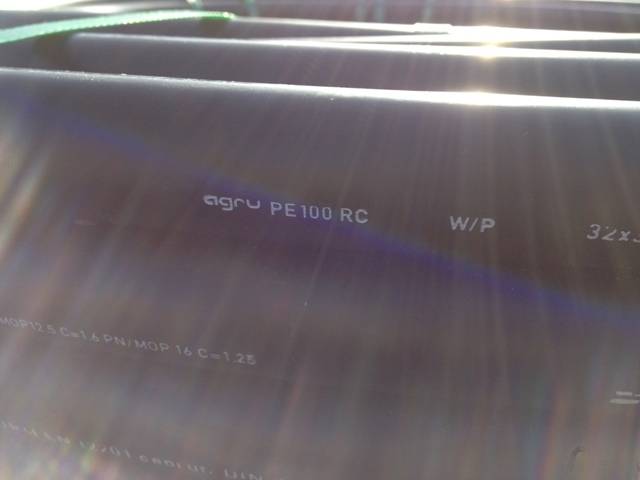

2 x 300m agru pe-rc wird just-in-time geliefert... emoji


1
  •  dyarne
  •   Gold-Award
20.2.2016  (#83)

zitat..
brink schrieb: installateur #4 wollte mir also eine 9kw ewp verkaufen..

und du konterst jetzt mit einem 12kw kollektor ... emoji

1
  • ▾ Anzeige
    Energiesparhaus.at ist Teilnehmer des Amazon-Partnerprogramms, das zur Bereitstellung eines Mediums für Webseiten konzipiert wurde, mittels dessen durch die Platzierung von Partner-Links zu Amazon.de Entgelte verdient werden können.
Hallo Hannes17,
hier gibt es dazu Erfahrungen und Preise: Grabenkollektor für EFH

  •  brink
21.2.2016  (#84)
;)
12k waren der ersatz für stromkosten beim estrichausheizen. Ich werde ja knapp 200 m2 trocknen müssen..

1
  •  dyarne
  •   Gold-Award
21.2.2016  (#85)
da könntest sie dann entdrosseln und schauen auf was du den drehzahlmesser treiben kannst...

-> bei 10° sole-ein die 9kw marke reissen???

emoji

1
  •  brink
21.2.2016  (#86)
Aj, wird sich nicht ganz ausgehen.. ;)

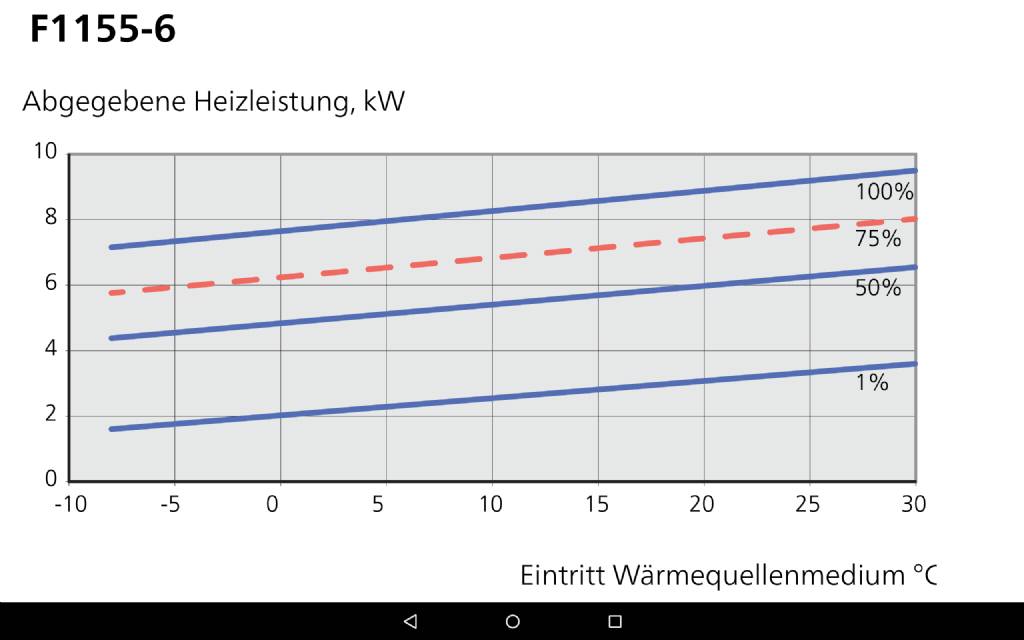

2016/20160221150249.PNG

1
  •  dyarne
  •   Gold-Award
21.2.2016  (#87)
obige Kurve gilt für 35 Grad Vorlauf.
Bei 25 Grad hat die WPWP [Wärmepumpe] wesentlich mehr Leistung -> gerade 15k Hub ...

1
  •  brink
21.2.2016  (#88)

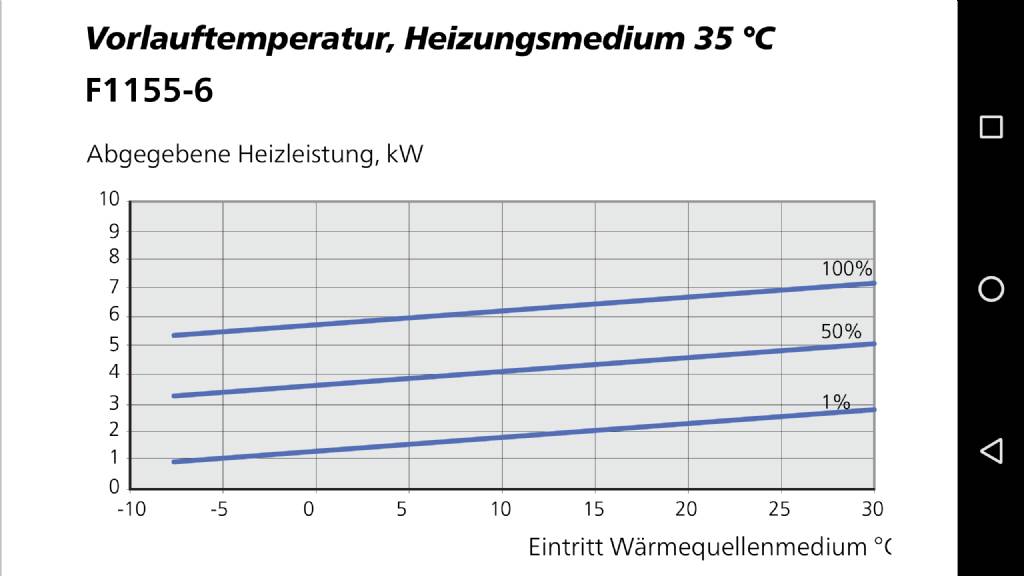

Das wäre dann dieses bild mit vl35°

2016/20160221698207.PNG

1
  •  dyarne
  •   Gold-Award
21.2.2016  (#89)
das ist ein schreibfehler.
dieses diagramm stellt die kühlleistung dar...

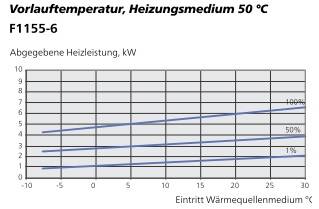

hier siehst du die heizleistung bei 50° vl.


2016/20160221350704.JPG
entsprechend höher als bei 35° ist sie dann bei einem hub von 25k (bsplw 10° sole und 35° vorlauf) -> nennleistung >8kw

bei einem hub von 15K wirds nochmals mehr. das könnte dein startpunkt zum ausheizen sein...

kann man dann per spreizung und volumenstrom ausrechnen...
quasi wie die probefahrt mit dem sportwagen auf der deutschen autobahn ... emoji

1
  •  brink
21.2.2016  (#90)

zitat..
dyarne schrieb: das ist ein schreibfehler.
dieses diagramm stellt die kühlleistung dar...


ich habe mich gewundert, dass bei 1155-16 "kühlleistung" angeschrieben ist.
aber wieso "vorlauftemp 35°", "abgegebene heizleistung", "eintritt wärmequellenmedium" und steigende vermeindliche kühlleistung? ist das die aktive kühlung oder sehr sehr viele fehler und die nibe leute wissen nicht, was für ein diagramm die reingestellt haben.
bin auch verwirrt. ;)
meine interpretation war die erste grafik als rein die leistung des verdichters - quasi, was kann der verdichter mit dem kältemittel r407c leisten. die zweite grafik als heizleistung vert. achse bei wärmequelle sole ein horiz. achse und vl 35° in die fbh, die dritte grafik mit vl 50°. für kühlleistung drehst einfach die arbeitsweise des verdichters um und quelle ist fbh rl horiz. achse und sole aus mit 35°.


1
  •  Jelly
  •   Gold-Award
22.2.2016  (#91)

zitat..
dyarne schrieb: 2 x 300m agru pe-rc wird just-in-time geliefert...


AGRU? von wem wird das geliefert? 300m am stück? was hat der meter gekostet?

ich habe beruflich oft mit agru und PE leitungen (siedlungswasserbau in südostasien) zu tun und jabe meinen kontakt bei agru nach 300m RC rohr am stück gefragt

antwort: haben sie nicht auf lager, und die angefragten 3x 300m sind ein zu geringer auftrag, um das extra fertigen zu lassen, aber man kann bei der nächsten fertigung der gewünschten rohrdimension die 300m auf einen bund machn, nur WANN das sein wird kann er nicht sagen

1
  •  Richard3007
22.2.2016  (#92)
Muggenhumer Energiesysteme hat 33/34 in 300m Bünde machen lassen!
Ich glaube € 1,20/lfm muss er verlangen.

1

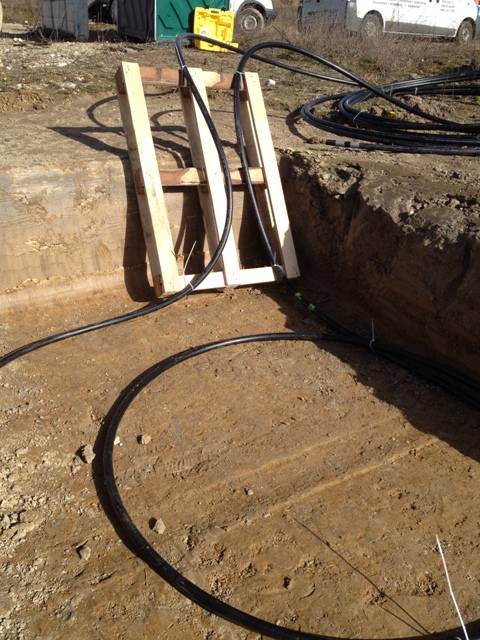

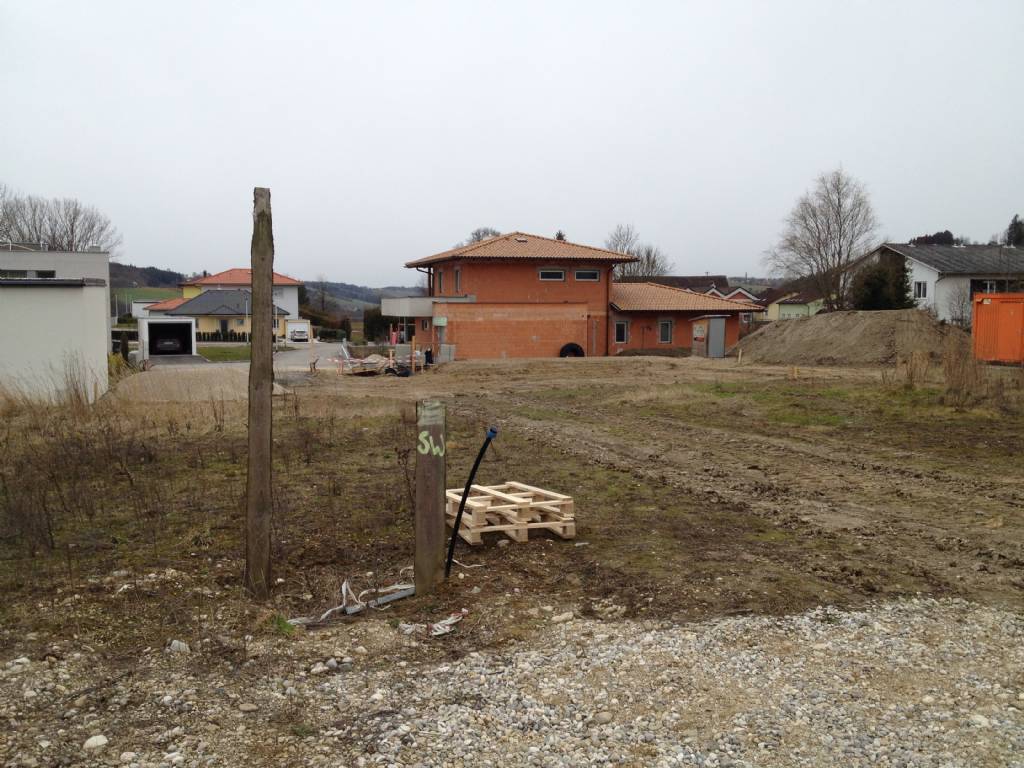

  •  dyarne
  •   Gold-Award
22.2.2016  (#93)

2016/20160222858561.JPG

2016/20160222852809.JPG

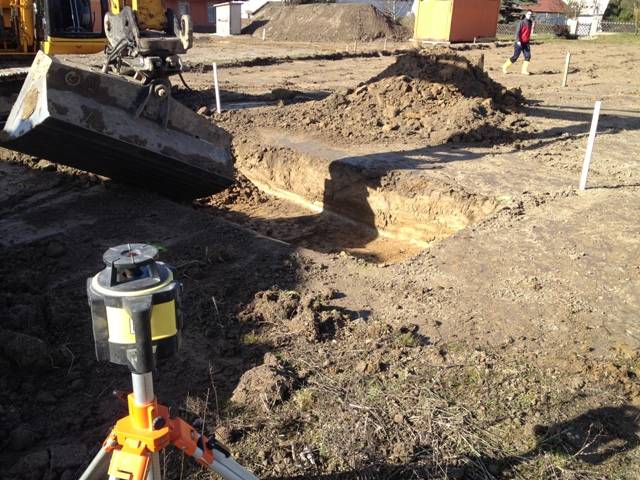

2016/20160222578441.JPG

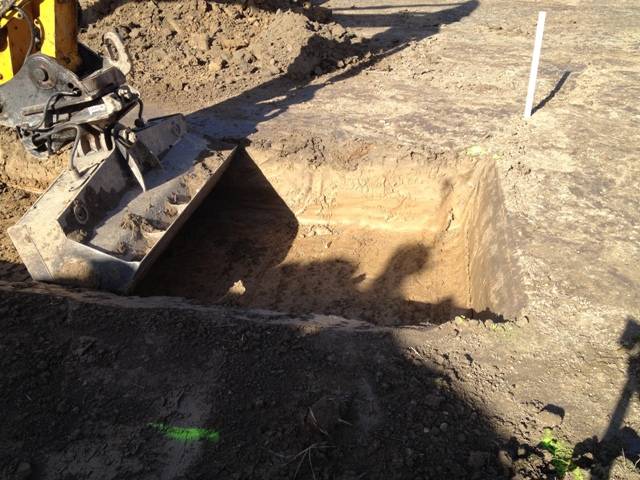

2016/20160222750743.JPG

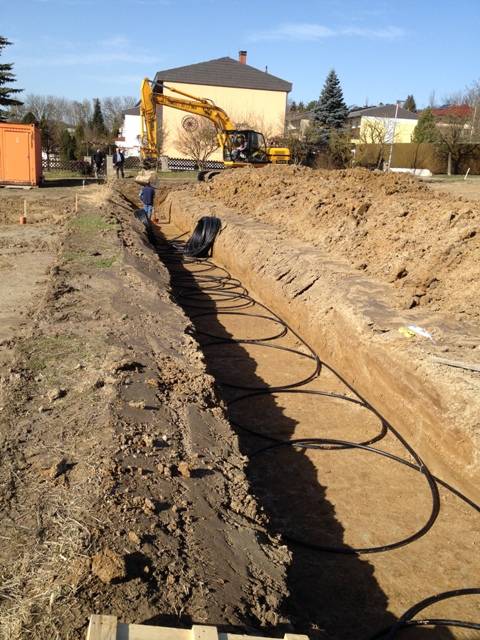

2016/20160222334163.JPG

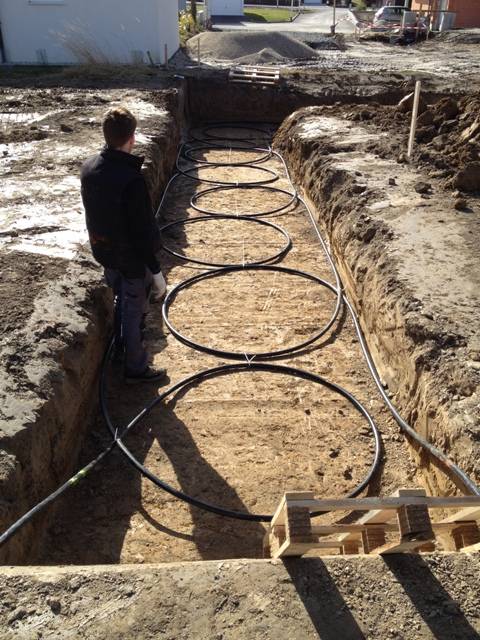

2016/20160222901271.JPG

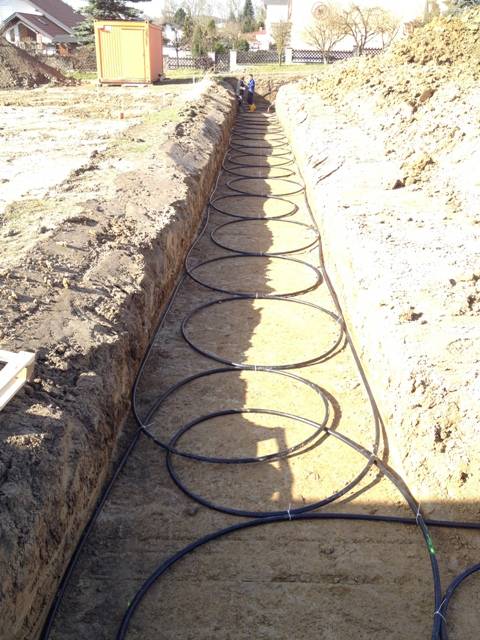

2016/20160222254268.JPG

2016/20160222741084.JPG

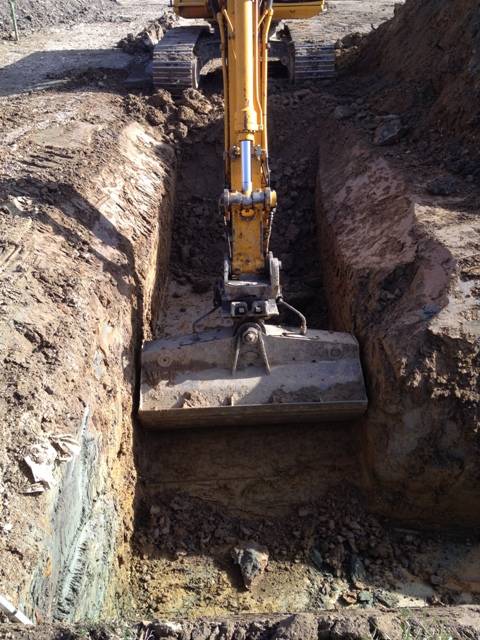

2016/20160222526103.JPG

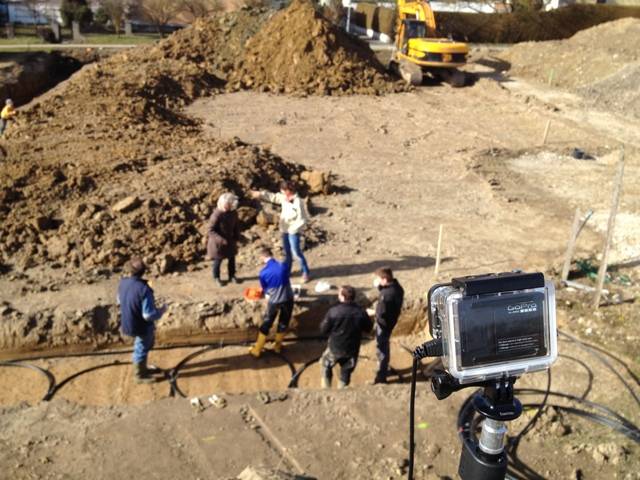

2016/20160222265117.JPG

2

3

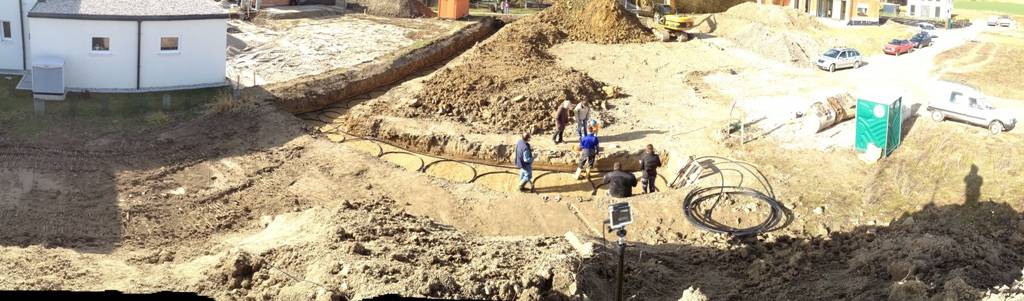

  •  dyarne
  •   Gold-Award
22.2.2016  (#94)

2016/20160222401317.JPG

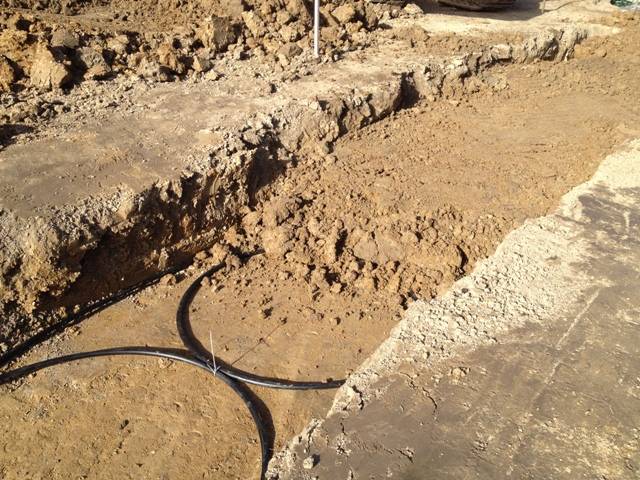

2016/20160222110637.JPG

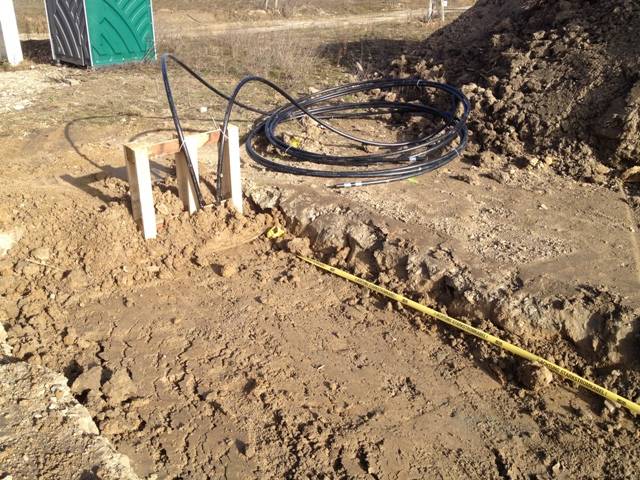

2016/20160222971354.JPG

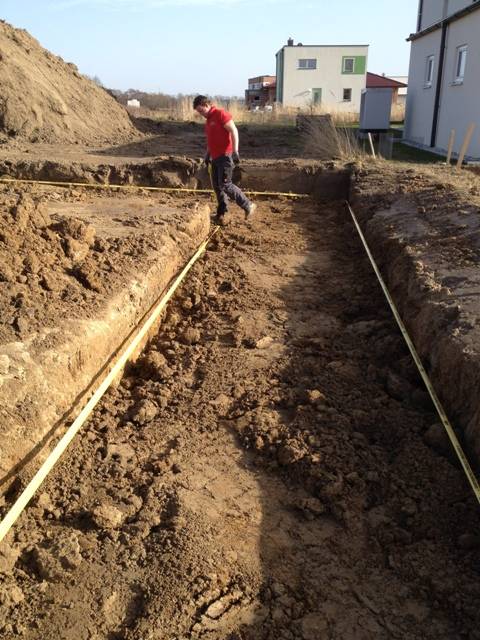

2016/20160222373287.JPG

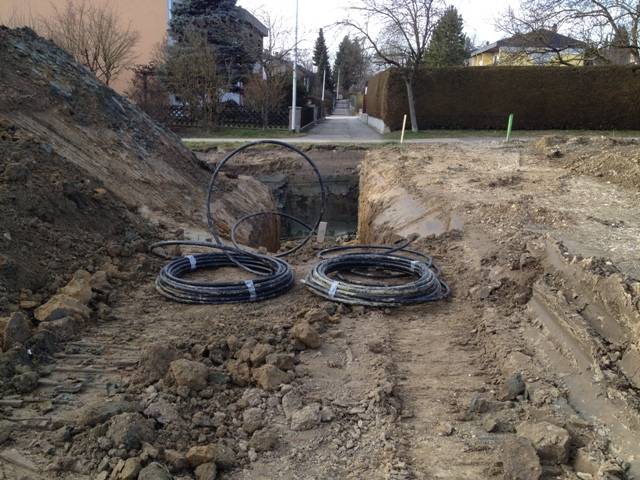

2016/20160222955439.JPG

2016/20160222304241.JPG

1
  •  dyarne
  •   Gold-Award

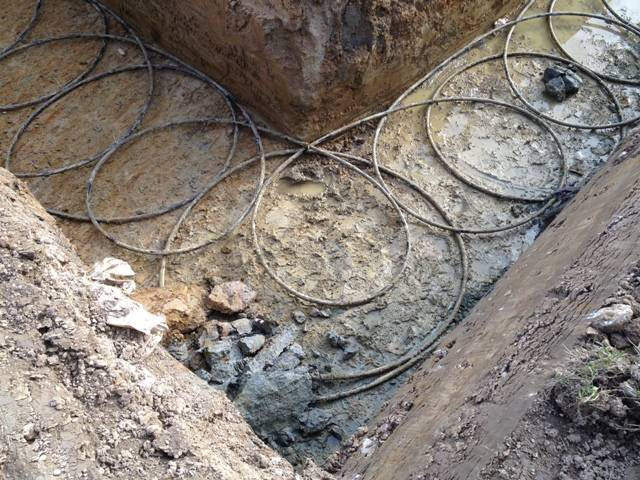

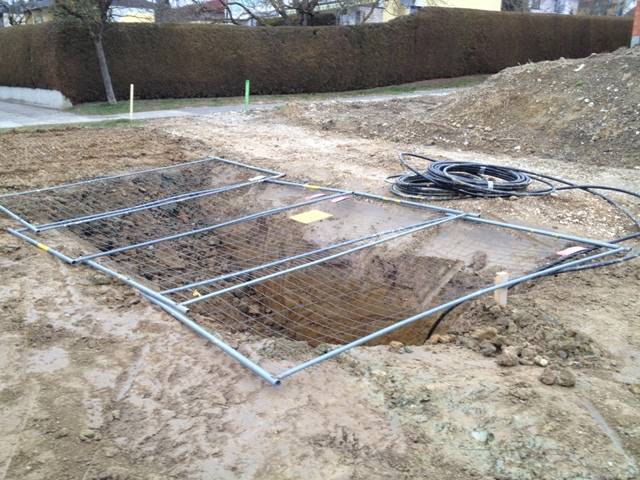

22.2.2016  (#95)

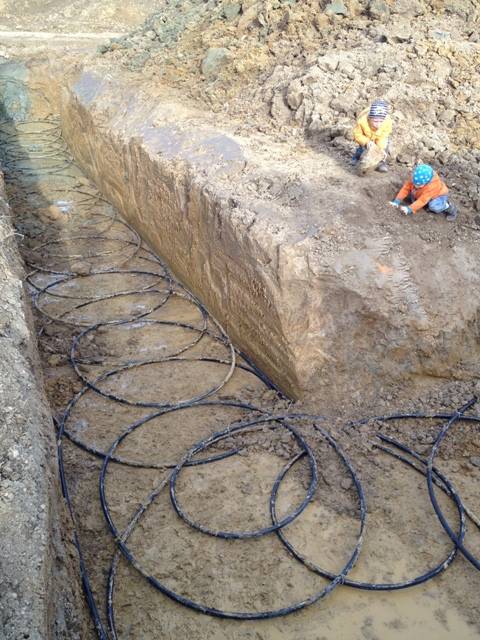

2016/20160222110164.JPG

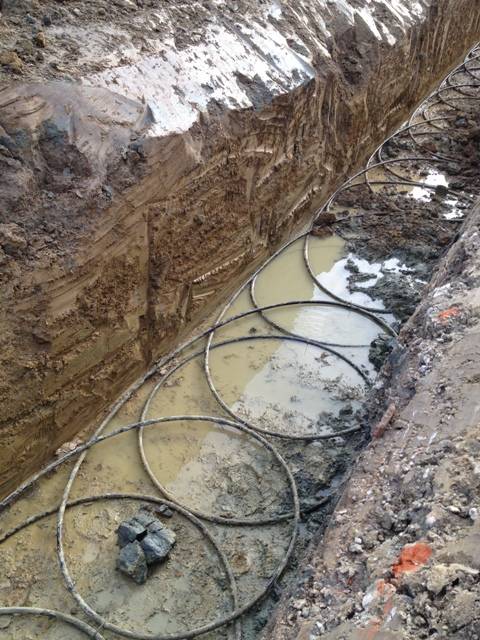

2016/20160222223079.JPG

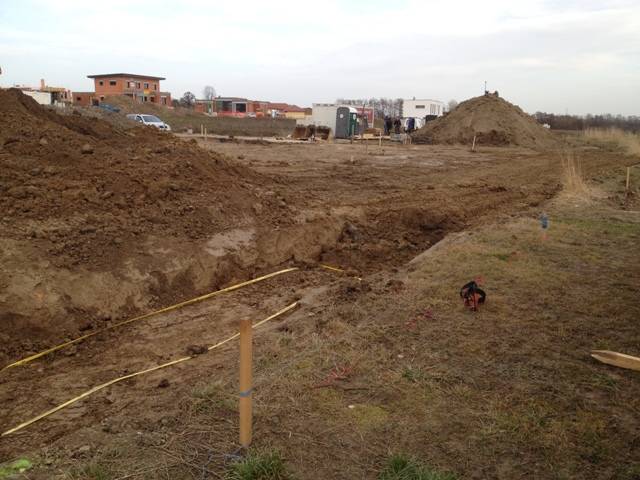

2016/20160222582332.JPG

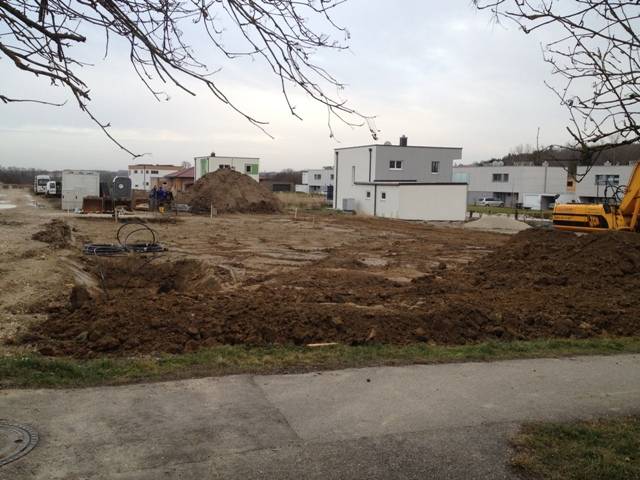

2016/20160222436321.JPG

2016/20160222408290.JPG

2016/20160222107158.JPG

2016/20160222313823.JPG

2016/20160222122280.JPG

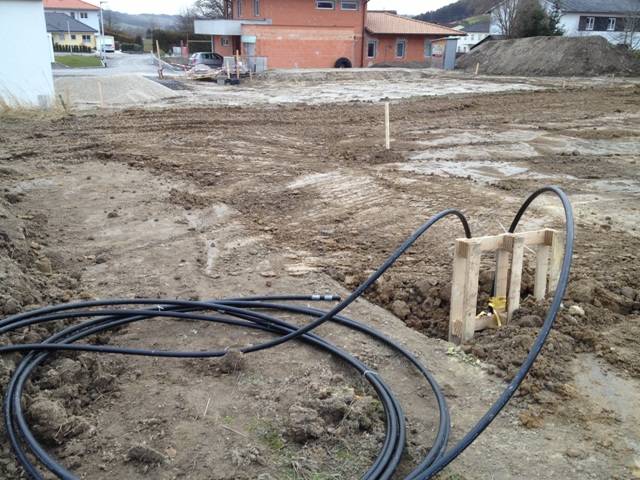

2016/20160222389919.JPG

2016/20160222379985.JPG

2016/20160222619945.JPG

1
  •  Hannes17
22.2.2016  (#96)
Nochmals einen sehr herzlichen Dank an die tüchtigen Unterstützer aus dem Forum !!!!!
Kollektorverlegung hat super geklappt und das Wetter war auch auf unserer Seite emoji

Hannes

1
  •  hoth
22.2.2016  (#97)
war auch ein super Übungsobjekt! Haben dem Baggerfahrer direkt stress gemacht, der ist mit dem Ausheben gar nicht mehr nachgekommen.

Super Fotos Arne, da kennt man gleich die beiden Rollenträger, Schleifenbinder und den Kollektorpolier… ;)

1
  •  dyarne
  •   Gold-Award
24.2.2016  (#98)
tolle, tolle mannschaft mit nicht weniger als 4 grabenazubis hier aus dem forum in der grube...

tolle verpflegung von baufrau und bauoma, auch die kinder hatten ihren spaß mit dem beginn der action auf der baustelle.

wir mußten 3 große pausen machen weil wir immer wieder auf den bagger aufgelaufen sind ... emoji

5 foristen im graben und alle aus der CAD-branche ... emoji
war aber wirklich jeder gut im anpacken.

zitat..
hoth schrieb: ...da kennt man gleich die beiden Rollenträger, Schleifenbinder und den Kollektorpolier… ;)

hätt ich den bauchfleck nicht vermieden wär ich hier der größte held der arbeit gewesen ... emoji

hier zum nachschauen:
kollektorverlegen in 1 minute...
(video von mike82)


1

2
  •  Executer
  •   Gold-Award
26.2.2016  (#99)
Cooles Video und saubere Arbeit, gratuliere emoji

1
  •  Meinereiner
26.2.2016  (#100)
Sodala, das nächste Outing ist fällig:

Hallo, ich heiße Rudi
und ich bin grabensüchtig!

Da immer wieder mal zu lesen ist „kenn i ned, kann i ned, trau mi ned,…“:
Ich war einer der Rohrschupfer-Azubis bei Hannes und kann nur jedem Grabenkollektor-Interessierten empfehlen, bei Gelegenheit unbedingt bei einer Verlegung mitzumachen
– macht Spaß und man lernt nette Leute kennen!

Was mMn für ein eigenes Vorhaben wichtig ist:
- Gute Planung
- Super Polier
- Motivierte Helferlein/innen
- Guter Installateur, der auch von diesem System überzeugt ist
- Gute Gummistiefel
- Gutes Bier (vlt. mal bei Brauereien anklopfen zwecks Grabenkollektorsponsoring; [„unterstützt durch Produktplatzierung“])
- Warnband
- Bagger mit Fahrer
- Genug Rohr
- Eigenes Grundstück mit Bauvorhaben oder bestehendem Haus
- Halbwegs trockenes Wetter (hier bei Hannes: traumhaft)
- Man sollte keine LWP LWP [Luftwärmepumpe], Pelletsanlage oder Gastherme dafür bestellt haben
- …………..
- Hab ich was vergessen?

In irgendeinem Faden hab ich gelesen, daß jemand irgendwo gelesen hat, daß irgendjemand 3 oder 4 Tage dafür gebraucht hat – dem muß eins der obigen Dinge gefehlt haben, sonst kann des ned sein……
LG Rudi

PS.: ich freu mich schon aufs graben und verlegen – eigener Thread folgt in den nächsten Tagen…..


1
  •  mike82
26.2.2016  (#101)
Hi, ich bins der Videoersteller und zweiter Rollenträger. emoji

Ich kann Rudi und Arne nur beipflichten.
Wenn alles gut geplant ist, geht die Verlegung wirklich schnell und sollte für Jedermann/frau möglich sein.
Bei mir gehts dann mitte April los.
Mein Thread wird dann auch bald wieder reaktiviert, da nun endlich der Energieausweis fertig ist. emoji
