Einen guten Abend an alle Grabenkollektorbesitzer, -planer, -experten und –interressierte,
unsere Hausplanung schreitet voran und ich beginne langsam meinen Kollektor zu planen. Start für den Hausbau soll Frühjahr 2017 sein. Da ich gelernt habe, dass der Kollektor am besten vor Baubeginn in die Erde soll, möchte ich ihn evtl. noch dieses Jahr in den Boden bringen. Insgesamt aber noch viel Zeit zum Planen und Fragen stellen.

Hier mal ein paar Eckdaten zum Projekt:
Lage, Größe Grundstück: Weinviertel, 1070m² in Hanglage
zum Haus: 160m² Wohnfläche, integrierte Doppelgarage, 80m² Terrasse (weitesgehend überdacht)
Gesamtkonzept: passivhaustaugliche Gebäudehülle mit Fokus auf Nachhaltigkeit bei der Auswahl der Baustoffe, KWL mit SoleEWT, EWP mit Grabenkollektor, Wandheizung + FBH in Bädern, Vorbereitung PV, KNX

mit U-Wert net habe ich bereits den Entwurt durchgerechnet und komme auf:
maximale Heizlast: min. 3,8kW und max. 4,2kW
Heizwärmebedarf: zwischen 2400 und 2900 kWh/a
damit der Ersteintrag nicht zu lang wird, teile ich mal auf. Bitte nächsten Beitrag beachten.

  •  Casemodder
6.2.2017  (#61)
Mitn Hr. Petschnigg hatte ich auch schon Kontakt - erster Eindruck SEHR GUT! Ihm störts nicht wenn man viel selber machen möchte, ist aufgeschlossen zum RGK RGK [Ringgrabenkollektor] - TOP!

Duplex will mir den RGK RGK [Ringgrabenkollektor] ausreden "wer garantiert, dass das funktionier" und mag KNV nicht unbedingt verkaufen, zumindest war das mein Eindruck, nach dem ersten Telefonat also schon ausm Rennen.

Mitn Hr. Wunsch nehm ich noch Kontakt auf. Anfragemail hat er schon...

1
  • ▾ Anzeige
    Energiesparhaus.at ist Teilnehmer des Amazon-Partnerprogramms, das zur Bereitstellung eines Mediums für Webseiten konzipiert wurde, mittels dessen durch die Platzierung von Partner-Links zu Amazon.de Entgelte verdient werden können.
Hallo alpenzell,
hier gibt es dazu Erfahrungen und Preise: Grabenkollektor Weinviertel

  •  uzi10
6.2.2017  (#62)
also mitn wunsch kann man planen und es ist alles top und und der petschnigg soll auch ganz gut drauf sein... nimmerrichter auch?
ich werd mir von allen ein anbot holen, mag aber viel selber machen... also ich brauch einen aufgeschlossenen top knv installateur, der mir alle fragen beantwortet, die ich habe und ich bin leider ein bisschen wissbegierig.
ich will auf jeden fall das beste rausholen. dass heisst aber nicht dass es zu teuer werden darf

1
  •  alpenzell
  •   Gold-Award
27.2.2017  (#63)
Termin für Verlegung: Samstag 1.April - kein Aprilscherz. Samstag der 1.4. ist mit dem Baggerfahrer fixiert.
Das ganze nur, wenn es nicht massiv regnet!
Der Erdbauer macht im März erst mal drei Wochen Urlaub, deshalb ist vorher nichts möglich.


1
  •  dawenth
8.3.2017  (#64)
Hallo! Darf ich mich als "2 helfende Hände" anmelden? emoji Hab es nicht allzu weit, und möchte jedenfalls mehr über den RGK RGK [Ringgrabenkollektor] lernen.
LG Daniel

1
  •  alpenzell
  •   Gold-Award
8.3.2017  (#65)

zitat..
dawenth schrieb: 2 helfende Hände


sind immer willkommen, danke emoji

1
  •  Shelby
  •   Silber-Award
8.3.2017  (#66)
Ich kann zwar nicht helfen, da ich auf der eigenen Baustelle arbeiten muss, würde aber gerne kurz vorbei kommen um zu sehen wie die Verlegung abläuft. Wo baust du?

1
  •  alpenzell
  •   Gold-Award
8.3.2017  (#67)
2123 Schleinbach

1
  •  brink
8.3.2017  (#68)
Ich wills nicht versprechen, aber wenns bei mir geht, komme ich vorbei emoji

1
  •  mgv
12.3.2017  (#69)
Alpenzell, dürfte ich vielleicht "nur mal gucken"? Ich bin leider bis Mittag in Salzburg, aber je nachdem könnte ich gegen 14/15 Uhr bei Euch sein... oder werdet ihr da schon fertig sein?

1
  •  alpenzell
  •   Gold-Award
12.3.2017  (#70)

zitat..
mgv schrieb: "nur mal gucken"?


ist erwünscht. Ich werde allen mal meine Kontaktdaten ungefähr eine Woche vorher senden. Ist ja abhängig vom Wetter. Gegen 14:00 hast du noch eine Chance etwas zu sehen. Wenn es gut durchläuft, ist der Graben 16:00 wieder zu!

1
  •  mgv
12.3.2017  (#71)
Dann werd ich mich beeilen! Danke!!

1
  •  alpenzell
  •   Gold-Award
19.3.2017  (#72)

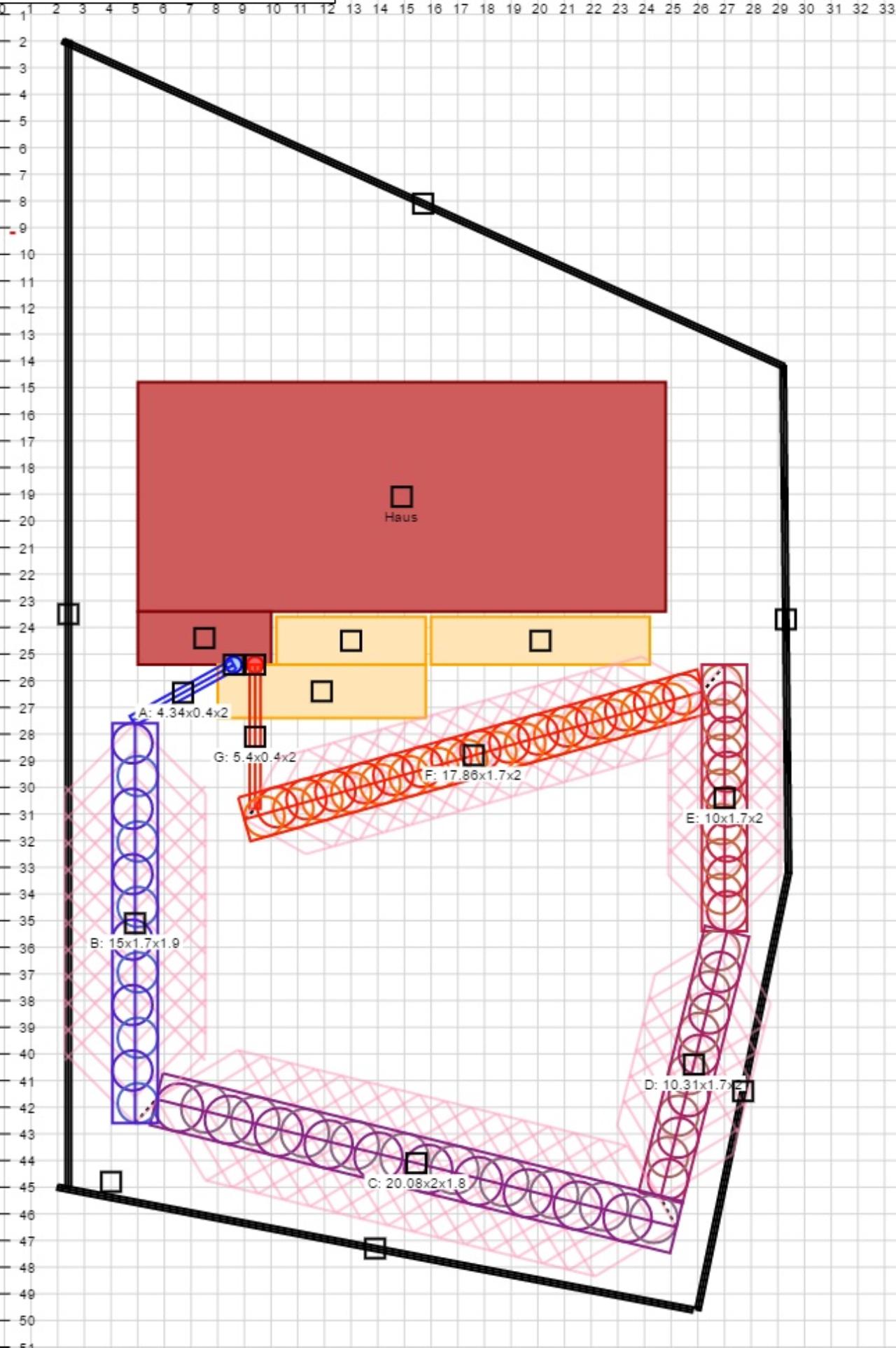

finale Version - auch von mir mal die endgültige Version.
http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=s0JuyxNPnoipqUEvlABy

2017/20170319413688.jpg

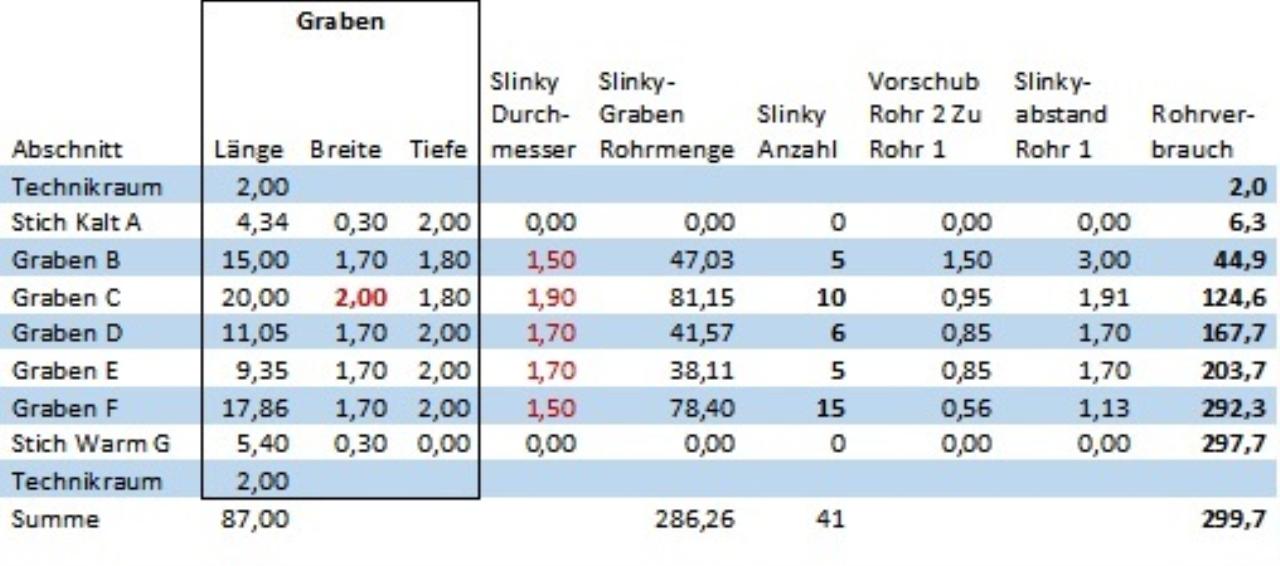

mit dieser Grabenbelegung:

2017/20170319788709.jpg
werde mich wenn Zeit ist hinsetzen und die Grabenübergänge/ ecken noch von Hand zeichnen.
Energieausweis ist auch fertig. max. Heizlast: 4,1kW; HWB(RK): 16,6

1
  •  alpenzell
  •   Gold-Award
19.3.2017  (#73)
Eckübergänge - hat jemand ein schöne Darstellung/Foto mit den Eckübergängen?

1
  •  alpenzell
  •   Gold-Award
19.3.2017  (#74)

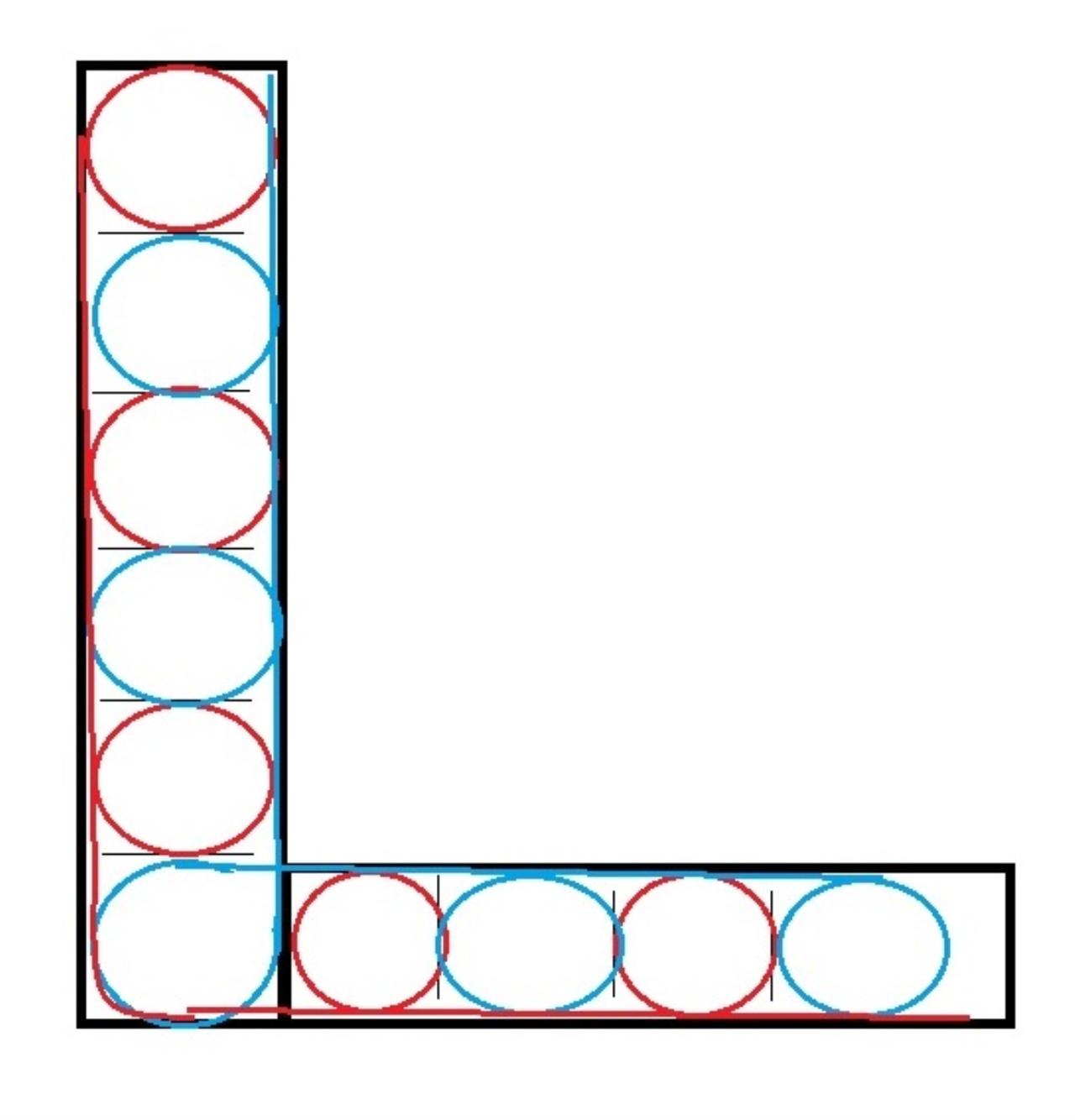

nicht schön aber selten. müsste so richtig sein?

2017/20170319238254.jpg

1
  •  mike82
  •   Bronze-Award
19.3.2017  (#75)
In Hannes17's Faden findest a poar super Fotos:

http://www.energiesparhaus.at/forum/39797_5#341462


1
  •  mike82
  •   Bronze-Award
19.3.2017  (#76)

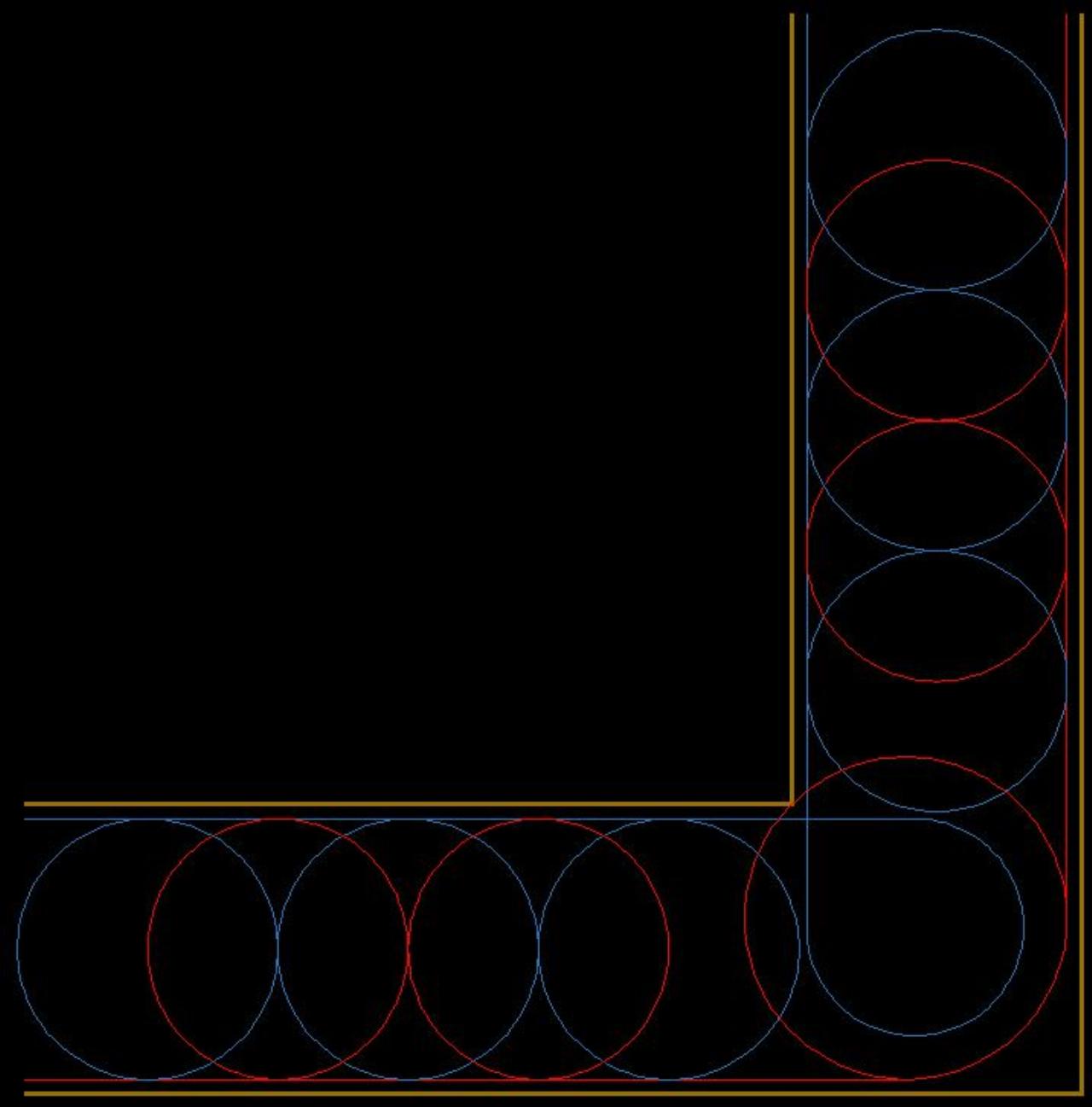

und so in etwa würde es gezeichnet aussehen:


2017/20170319998257.jpg

1
  •  alpenzell
  •   Gold-Award
19.3.2017  (#77)
sehr schön, mike perfekt für meine mittleren Gräben
hast du das auch mit weißem Hintergrund?

1
  •  mike82
  •   Bronze-Award
19.3.2017  (#78)

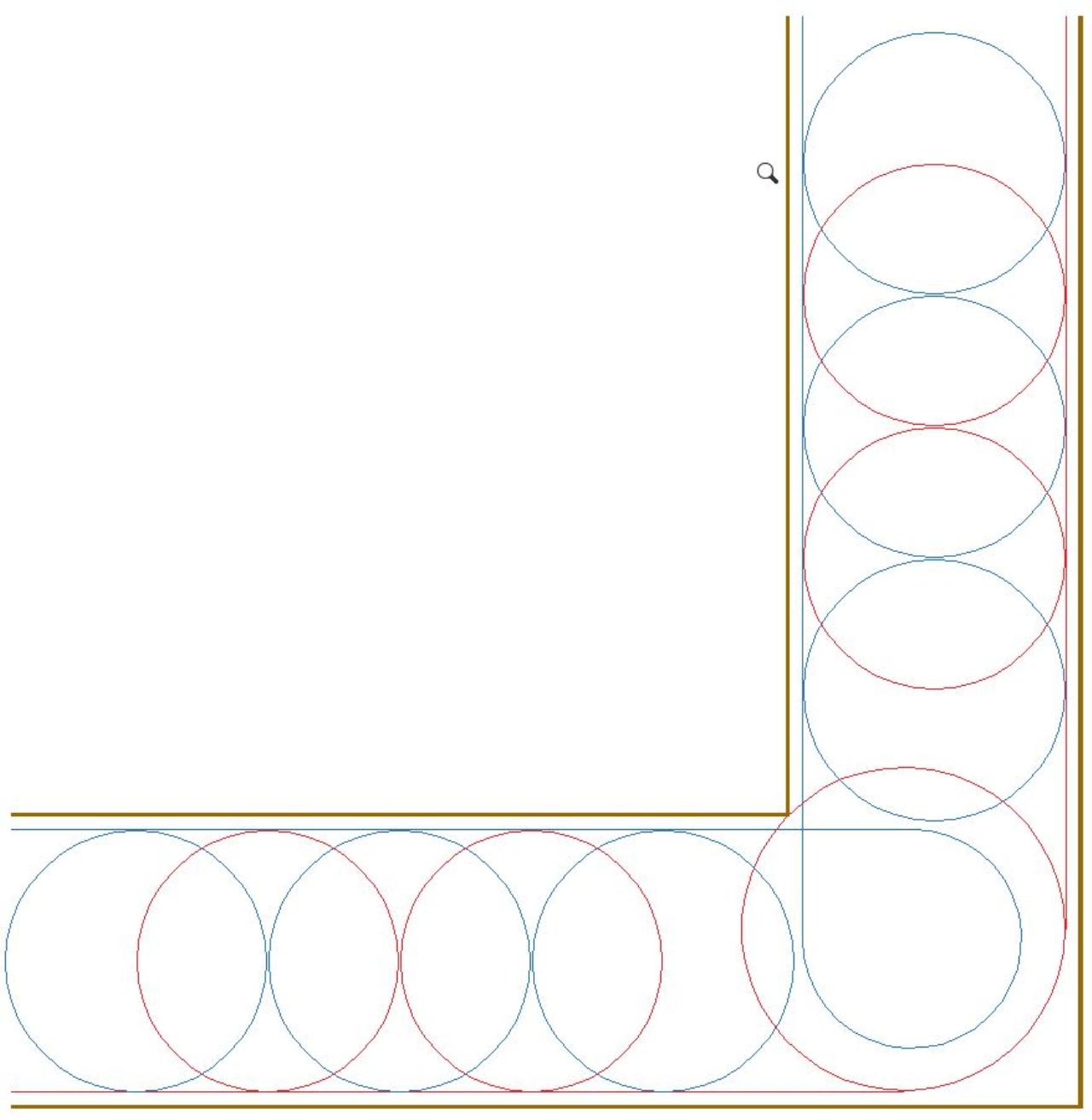

sicha

2017/20170319878338.jpg

1
  •  mike82
  •   Bronze-Award
19.3.2017  (#79)
Bitte fixiert dich aber nicht auf diese Eckausbildung.
Die Ecken sind der ideale Platz um Längenmodifikationen durchzuführen.

Planung und Realität ist einfach nicht immer das gleiche.
Deshalb kann es schon mal vorkommen, dass ein Graben kürzer/länger gebaggert ist als geplant.
Damit aber die Kilometrierung wieder passt kann man sehr gut in den Ecken Anpassungen vornehmen.

Hier noch ein paar Fotos:
http://www.energiesparhaus.at/forum/43525_3#402026

1
  •  brink
  •   Gold-Award
19.3.2017  (#80)
Mike, wie würds ausschauen, wenn der rote in der ecke statt dem riesenslinky zwei kleinere in der inneren ecke machte und der blaue einen größeren slinky in die äußere ecke?
Metermäßig sollte es äquivalent sein. Wäre interessant wie klein die roten sein müßten und wie groß der blaue. Natürlich der geraden abschnitte mit einberechnet..
emoji

1
  •  mike82
  •   Bronze-Award
20.3.2017  (#81)
Meinst du so?


2017/2017032049430.jpg

Rohrlängen wie hier dargestellt...
Also mit den halben roten am Anfang/Ende
