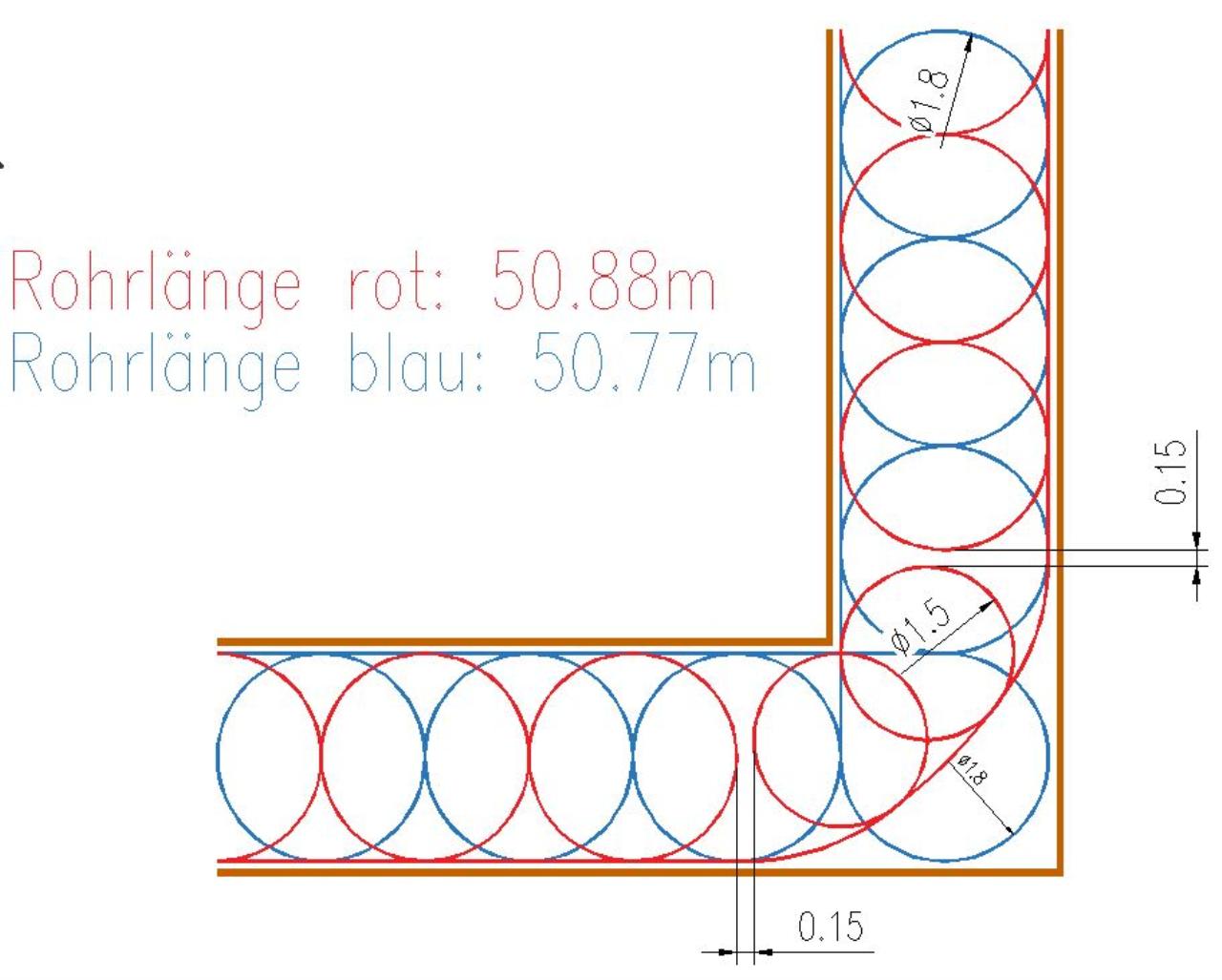

Meinst du so?
Rohrlängen wie hier dargestellt... Also mit den halben roten am Anfang/Ende
|
||
|
||
|
cool, ja so in etwa.
(ich kann erst morgen wieder einen stern vergeben.. )
|
||
|
||
|
mike,
grandios! Ich werde mich bemühen, so was zu legen. Dann gibt es auch ein Foto (zwei Chancen habe ich dafür) Hab gerade meine Grabenabschnitte mal auf einen Plan 1:100 übertragen. Werden leider nicht mehr die perfekten Vielfachen und als zusätzliche Herausforderung ist es auch noch Hanglage und ich müßte eigentlich überall noch die Schräge in meine Draufsichtsmaße einrechnen. Das wird dann einfach der Unterschied zwischen Theorie und Praxis. |
||
|
||
|
|
||
|
||
|

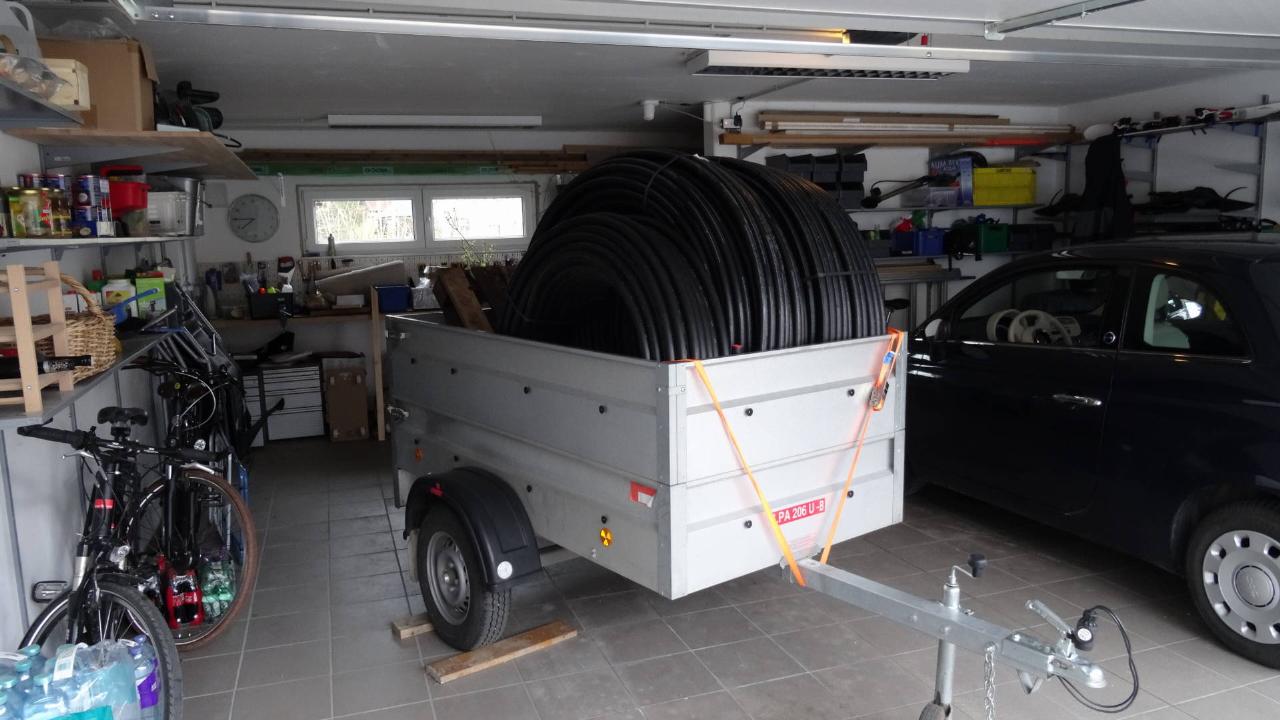

Material ist eingetroffen - Santherr hat geliefert. Ganz schön schwer, die 300m. Und in den Kombi passen die auch nicht. Muss wohl der Anhänger von einem Freund dran glauben. |
||
|
||
|
Termin Samstag 1.4.17 - ist bestätigt. Wetterprognose ist perfekt.
Baggerfahrer wird gegen 8:00 eintreffen. Ich rechne mal damit, dass wir gegen 9:00 den ersten Abschnitt legen können. Eigentlich sollten jetzt alle Interessierten eine PN mit den Kontaktdaten bekommen haben. Wenn nicht, bitte mir eine PN schreiben, war keine böse Absicht. |
||
|
||

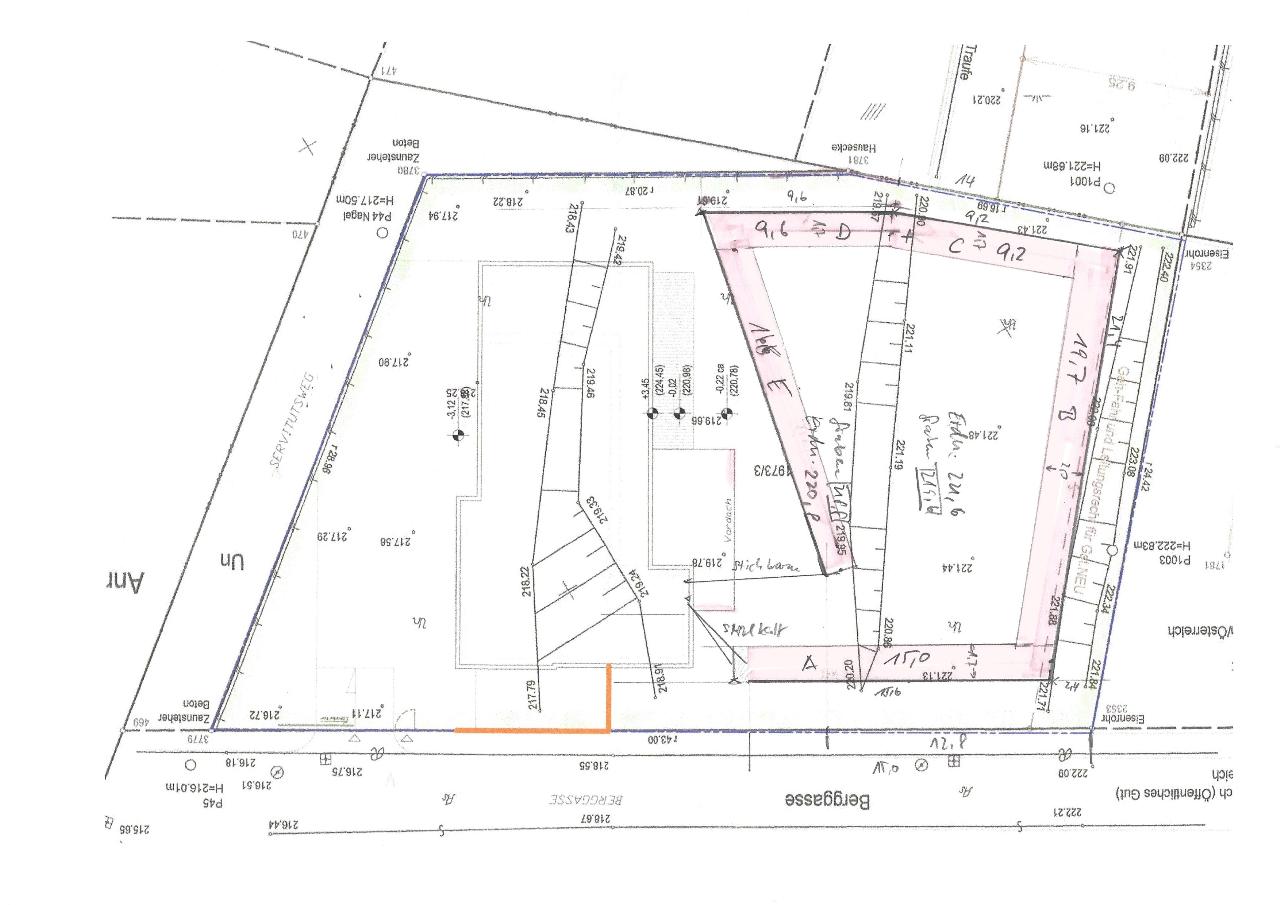

Grabenecken markiert - Hab letzten Samstag meinen geplanten Graben ausgesteckt. Dabei musste ich noch einmal leicht korrigieren. So sieht es jetzt aus:

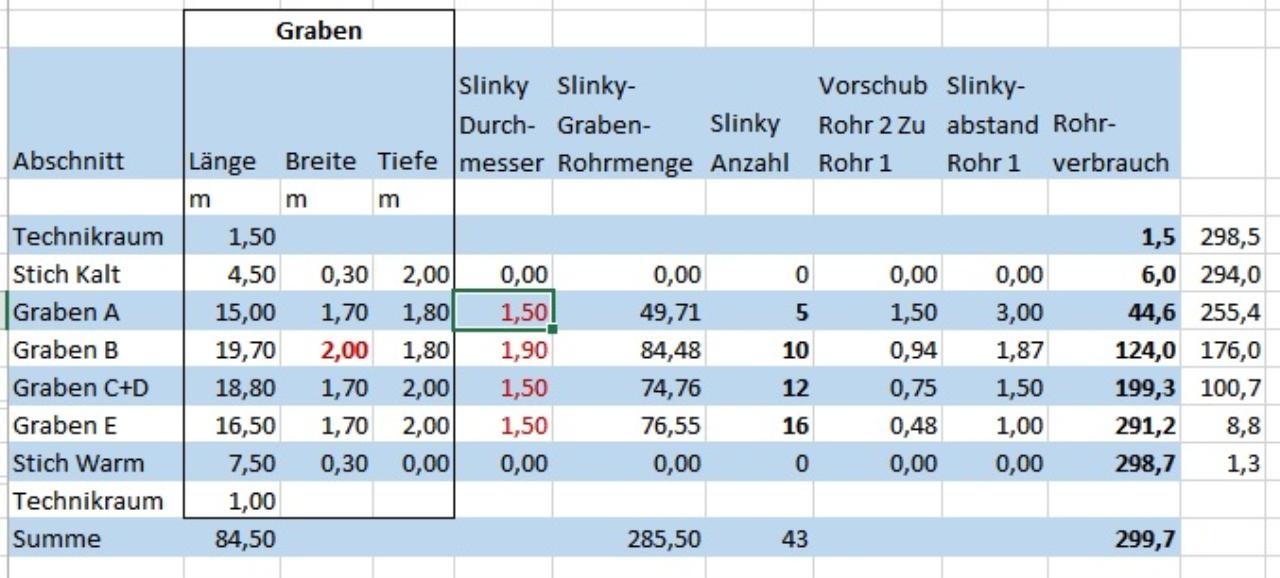

Mit diesen Werten habe ich dann die Grabenbelegung überarbeitet und auf einfaches Verlegen geachtet. Die Teilabschnitte C+D habe ich als einen Abschnitt zusammengefasst. Bis auf den letzten Abschnitt immer prima passend.

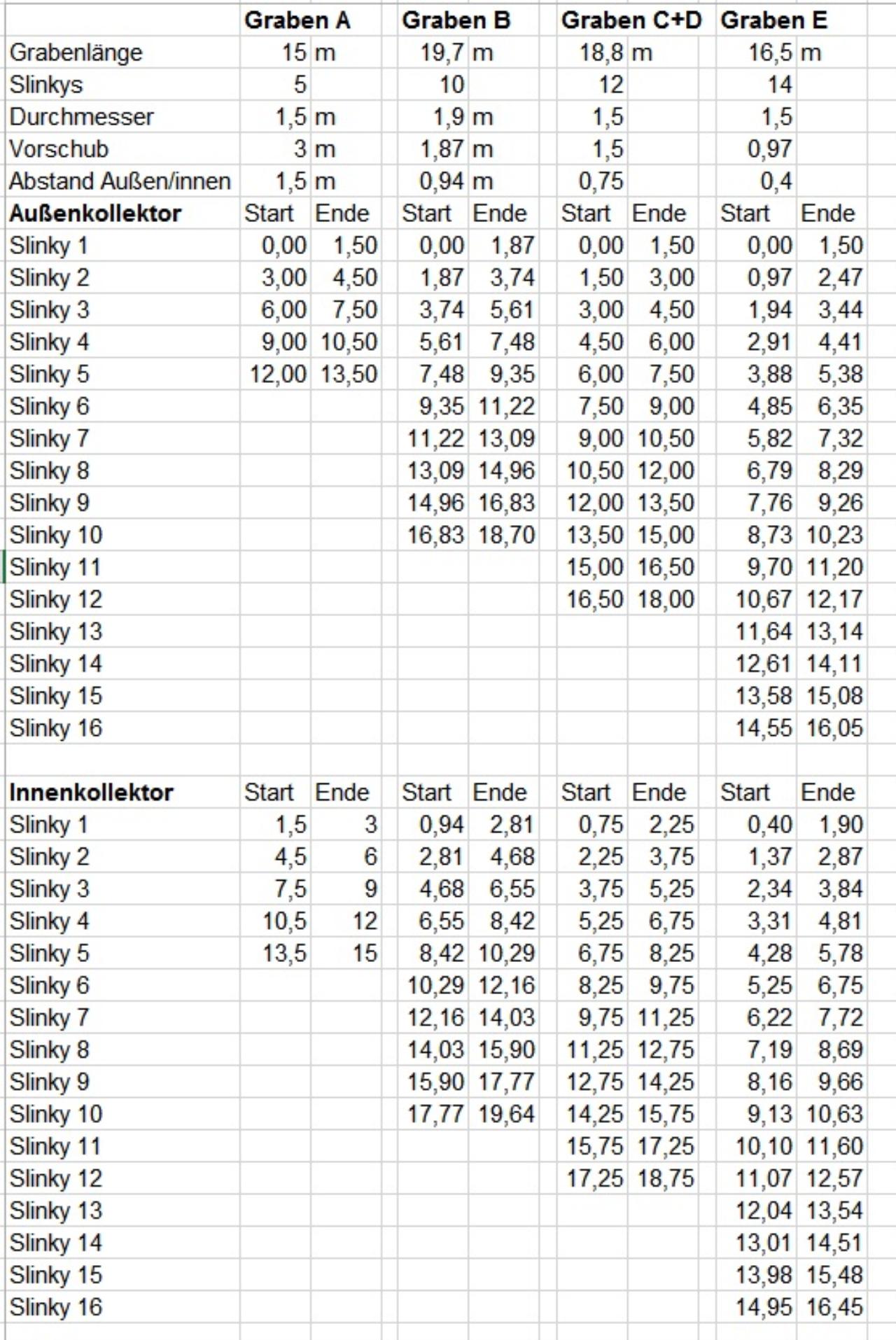

Zum Verlegen habe ich mir noch die Start und Endpositionen der einzelnen Slinkys berechnet. Diese möchte ich dann an der Grabenwand markieren. Vor allem beim letzten Abschnitt habe ich lange gespielt, damit äußerer und innerer Graben immer leicht versetzt übereinander liegen.
Ein Universalwerkzeug habe ich mir auch noch gebaut, mal sehen, wie es funktioniert. Wenn Prof. Brink vorbei kommt, soll er ja auch was zu sehen bekommen. |
||
|
||
|
freu mich auf die doku ...
bei sovielen 1,50-er gräben wirds auch mit dem kleinen santherr bund gut gehen... alles gute und viel spaß!!! |
||
|
||
|
also ich wär dabei am samstag.. bitte um pn mit nummer und adresse :)..
mag was dazulernen für meinen kollektor.. |
||
|
||
|
Super vorbereitung!!
Es fällt mir grad nur so ein. Wärs was die kollektoren die seiten wechseln zu lassen? Dem inneren fehlt ja ein wenig seitenfläche wegen den ecken. Bei "abwechslung" würde das kompensieren.
Vielleicht könnten wir die brink-bauplane-methode mal probieren?! http://www.energiesparhaus.at/forum/39142_20#351513 Derzeit nur hirngespinnst und vielleicht total deppert, vielleicht voll cool. Wer weiß. Probieren muss mans |
||
|
||
|
Perfekte Planung - unglaublich. Ich stells mir nur ein bissl "langwierig" vor bei jedem Slinky die Kilometrierung zu checken. |
||
|
||
|
Guten Morgen Casemodder,
zur Kilometrierung der Rohre. Beim Verlegen von Dust war die Kilometrierung der Rohre nach kürzester Zeit nicht mehr erkennbar (weiß nicht wer da der Lieferant war). Deshalb möchte ich vor Beginn die vier Eckpunkte auf den Rohren markieren. Danach interessiert mich die Kilometrierung nicht mehr. Bei obiger Tabelle geht es nicht um die Kilometrierung der Rohre, sondern um die laufenden Meter im Graben. Gerade für die ersten drei Abschnitte sollte es das Legen vereinfachen, wenn ich vorher mit Markierungsspray Anfang und Ende der Slinkys (für das Außenrohr) markiere. Innenrohr wird einfach passend versetzt und in der Ecke wird ausgeglichen. |
||
|
||
|
Stell dir vor ich hätte das grüne 1,80er und müsste das in meinen 1,70er Graben zwängen und dann auch noch auf 1,50 verkleinern...
danke, wird spannend. Ich werde ein guter Multiplikator für den Grabenkollektor sein, genug tatkräftige Unterstützung aus dem Forum wird es geben. das werde ich probieren, mal sehen ob das klappt,bzw. wie es in den Ecken passt. Das macht bei einem 2 Rohrkollektor glaube ich keinen Sinn. Spätestens beim zweiten Rohr müsstest du die Plane über den ersten drüber ziehen. Das probieren wir beim nächsten 40er Einrohrkollektor. Wir können uns dann ja als Hilfskräfte anbieten. |
||
|
||
|
Die plane war ja nur dazu gedacht, dass der bund liegend leicht zu drehen ist, da der reibwiderstand zwischen rohr und plane minimal ist. |
||
|
||
|
hi
schick mir bitte eine Pn, würde dir gerne am Samstag beim Verlegen deines RGK RGK [Ringgrabenkollektor] helfen bzw mir Erfahrungen holen. lg |
||
|
||
|
hast pn |
||
|
||
Material ist abfahrbereit -  |
||
|
||
|
Sehr schön
Wo / wie ist der plan für die 150m für den sewt? |
||
|
||
|
die 150m werden der Übungskollektor für alle Spätankömmlinge. Den machen wir frei. D.h. Die Eckpunkte der Teilabschnitte lege ich auf die Hälfte der 300m Planung, Slinkyanzahl wird auch halbiert und einfach frei verlegt (auf Grabenbreite ohne genaue Berechnung). Die Fotos machen wir dann vorher, damit das hübsch symmetrisch aussieht |
||
|
||
|
Anmeldungen - Hier ein Überblick über die bisherigen Anmeldungen:
neben meiner Frau und mir: Brink (techn. Leitung), vormittags [50%] tosilence (mit Gipshand), schaut vorbei josthe1014, vormittags [100%] uzi10, vormittags [100%] patrickwolf [100%] mgv, schaut vorbei [50%] dawenth, vom Anfang bis zum bitteren Ende [100%] |
||
|
||
|
mit so vielen leuten werden wir dsa ja in windeseile schaffen... dachte nicht dass so viele helfer in der umgebung gibt :D.. sehr gut das brink teilnimmt.. |
