Hallo,

mir ist letztens ein Gedanke gekommen und seit dem ärgere ich mich tierisch warum ich diese Idee nicht vor bzw. während des Baus von unserem EFH hatte.
Jetzt steht die Hütte und eine Umsetzung wäre sehr schwer bis unmöglich.

Jetzt möchte ich mich der "Machbarkeit" absichern und für mich abklären ob ich mich wirklich "ärgern" kann oder ob dies alles Blödsinn ist.

Folgende Situation:

Heizung: Nibe 1255-6 mit ERS100-500 (Wäremerückgewinnung usw.).

Neben unserem EFH steht direkt ein kleines (bisher unbeheitztes) Nebengebäude angeschlossen an unser Carport (siehe Bild). Das Carport-Dach an dieser Stelle ist noch nicht gedämmt. Im Winter haben wir momentan in dem Raum auch mal Minus-Grade.
Plan ist den Raum über 0 zu halten, nachdem der Ausbau durch ist.


_aktuell/20250319245854.png
Wäre es möglich gewesen die Abluft für die Heizung des Nebengebäudes zu nutzen?

  •  Pr0phecy
21.3.2025  (#21)
Das passt aber auch nicht zu den Werten. Sieht eher so aus, als wäre der Bypass offen.

Kann man checken, indem man den Stecker zieht, Gerät aufschraubt. Wärmetauscher zieht. Dann kommt man an den Bypass.

1
  •  GeoPod
  •   Bronze-Award
21.3.2025  (#22)

zitat..
Pr0phecy schrieb:

Das passt aber auch nicht zu den Werten. Sieht eher so aus, als wäre der Bypass offen.

Kann man checken, indem man den Stecker zieht, Gerät aufschraubt. Wärmetauscher zieht. Dann kommt man an den Bypass.

Dank dir vielmals.

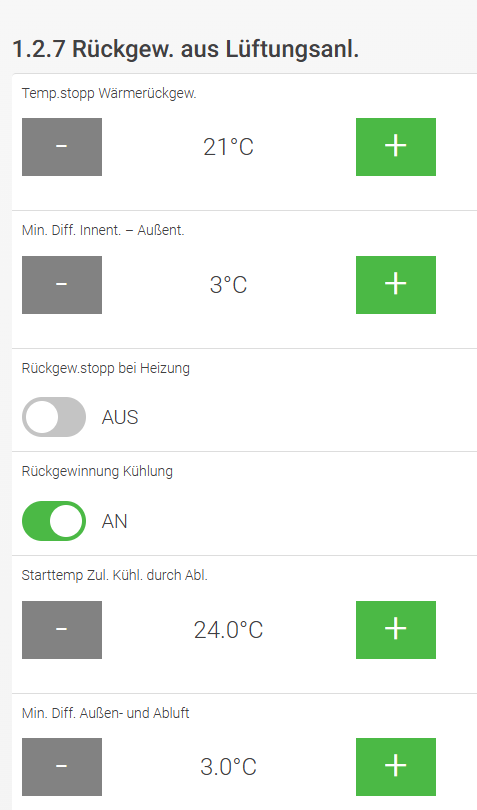

So sehen meine Einstellungen dazu aus:

_aktuell/20250321931396.png

Ich habe diese nie verändert.

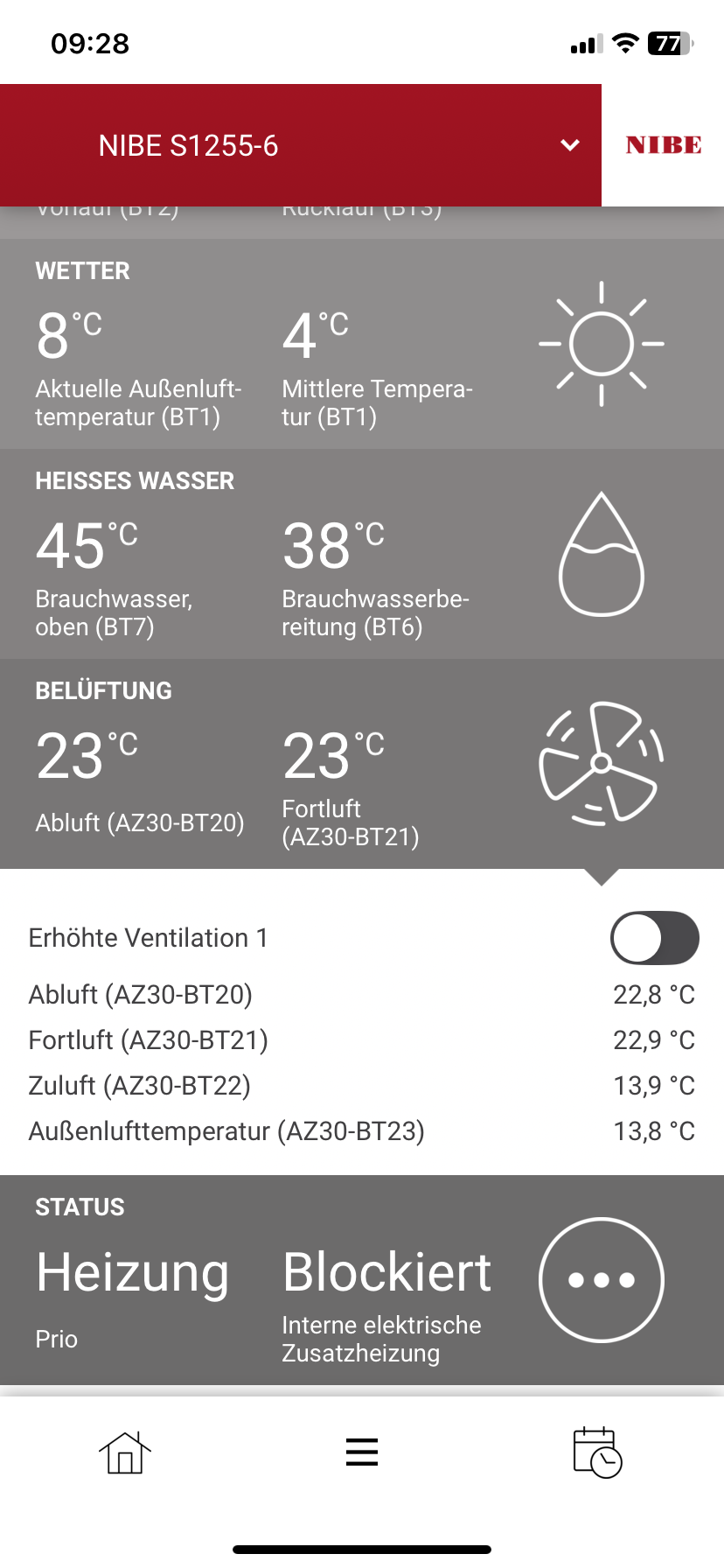

Jetzt bei höheren Temeperaturen siehr es so bei mir aus:



_aktuell/20250321599145.png

Soll ich wirklich den Wärmetausches ausbauen?


1
  •  Pr0phecy
21.3.2025  (#23)

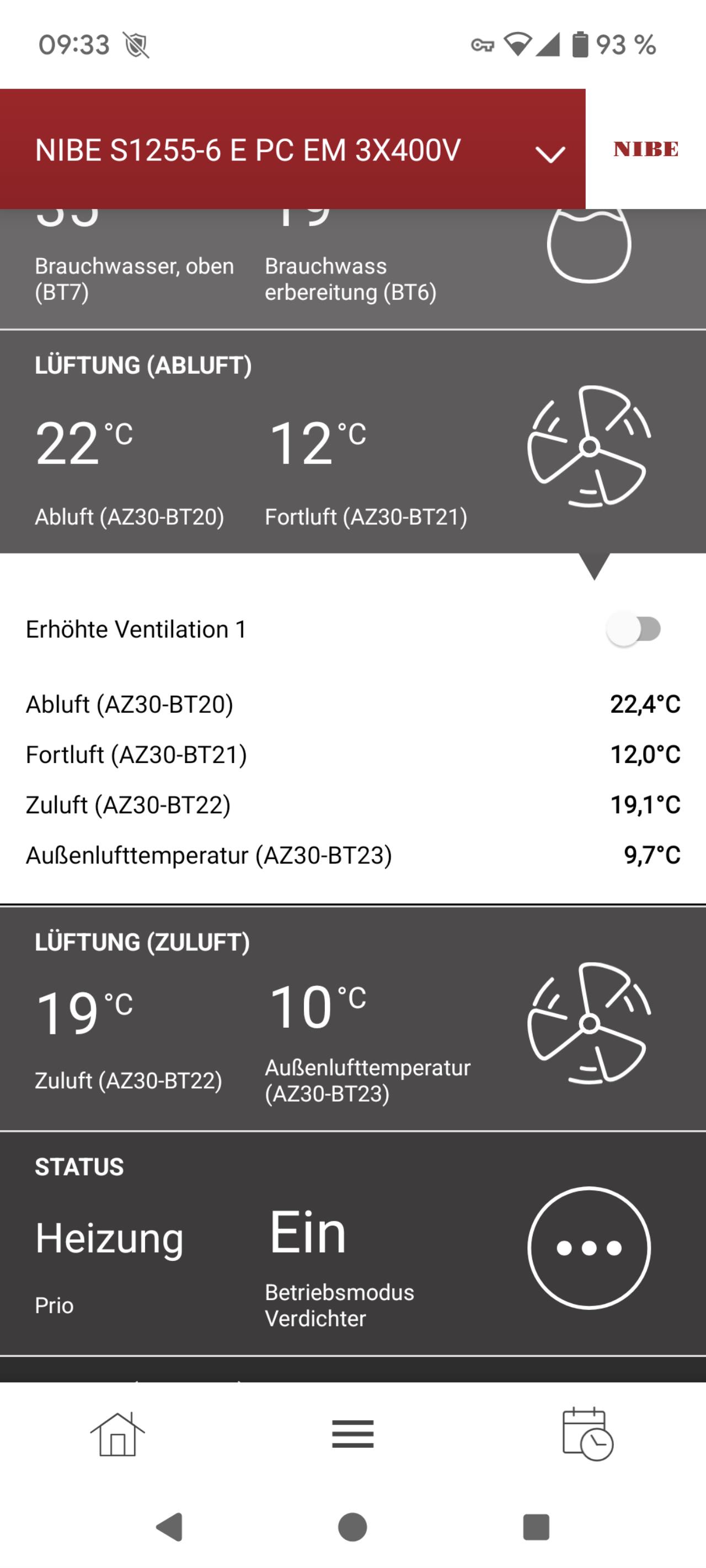

Deine Werte passen nicht. Musst du wissen, Tauscher ausbauen geht schnell. Abdeckung ab, paar Schrauben raus und dann kannst den ziehen. Dahinter ist der Bypass.


_aktuell/20250321452196.png

1
  •  christoph1703
21.3.2025  (#24)
Stell mal Temp.stopp Wärmerückgew. auf 28 °C oder so und schau was passiert.

Abluft und Zuluft sollten annähernd die gleiche Temperatur haben, ebenso Fortluft und Außenluft. Wenn sie das nicht haben, funktioniert die WRG nicht, wahrscheinlich weil der Bypass offen ist.

1
  •  taliesin
  •   Gold-Award
21.3.2025  (#25)

zitat..
GeoPod schrieb: Soll ich wirklich den Wärmetausches ausbauen?

Bei 23°C Fortlufttemperatur hast du KEINEN Wärmetauscher. Ich würde nachsehen warum.

1
  •  Pr0phecy
21.3.2025  (#26)

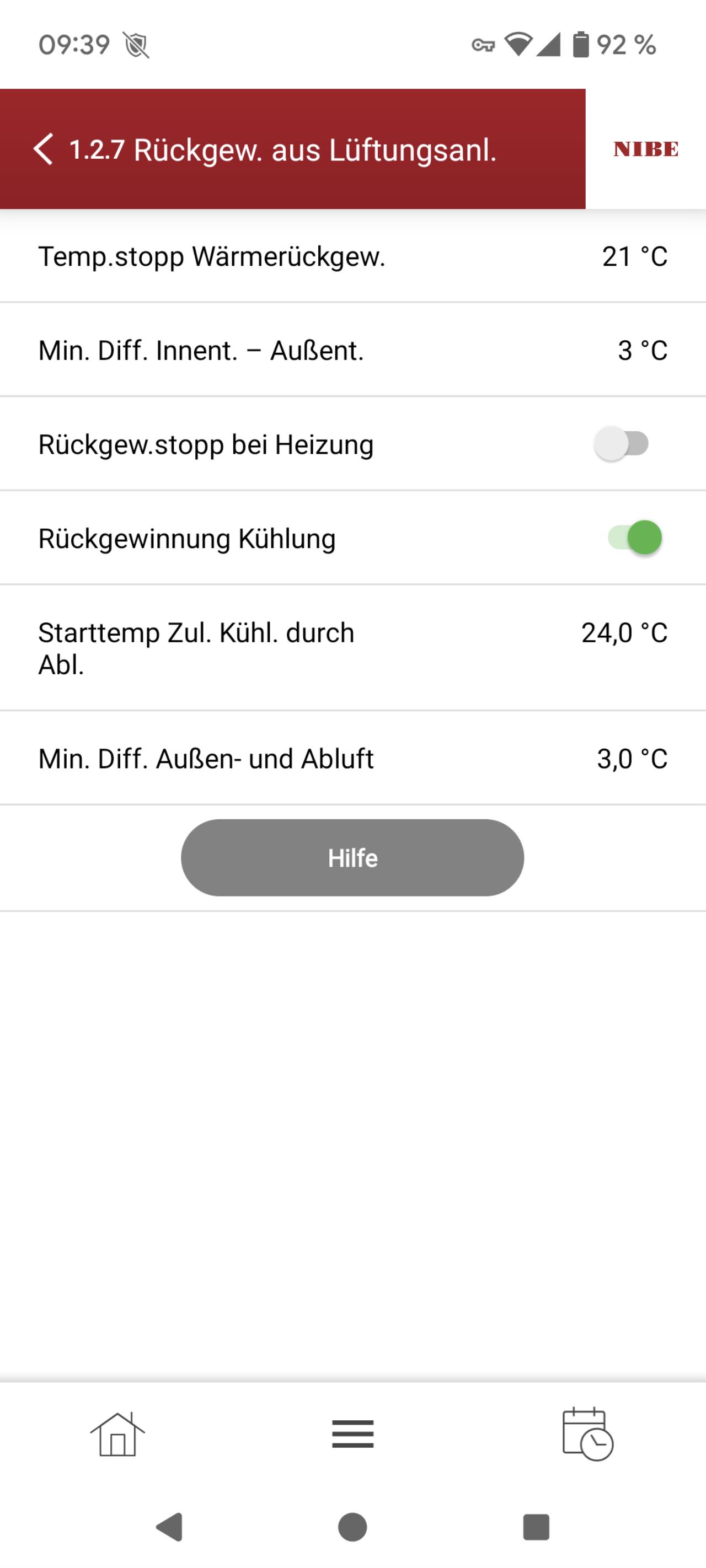

Ich habe bei mir die gleichen Einstellungen.


_aktuell/2025032128306.png

Hier findest du eine Anleitung:
https://www.genvex.com/download/18.2632f14918aa7daec381f6e/1695212337264/ECO-375-installation-manual.pdf

1
  •  GeoPod
  •   Bronze-Award
21.3.2025  (#27)

zitat..
Pr0phecy schrieb:

Deine Werte passen nicht. Musst du wissen, Tauscher ausbauen geht schnell. Abdeckung ab, paar Schrauben raus und dann kannst den ziehen. Dahinter ist der Bypass.

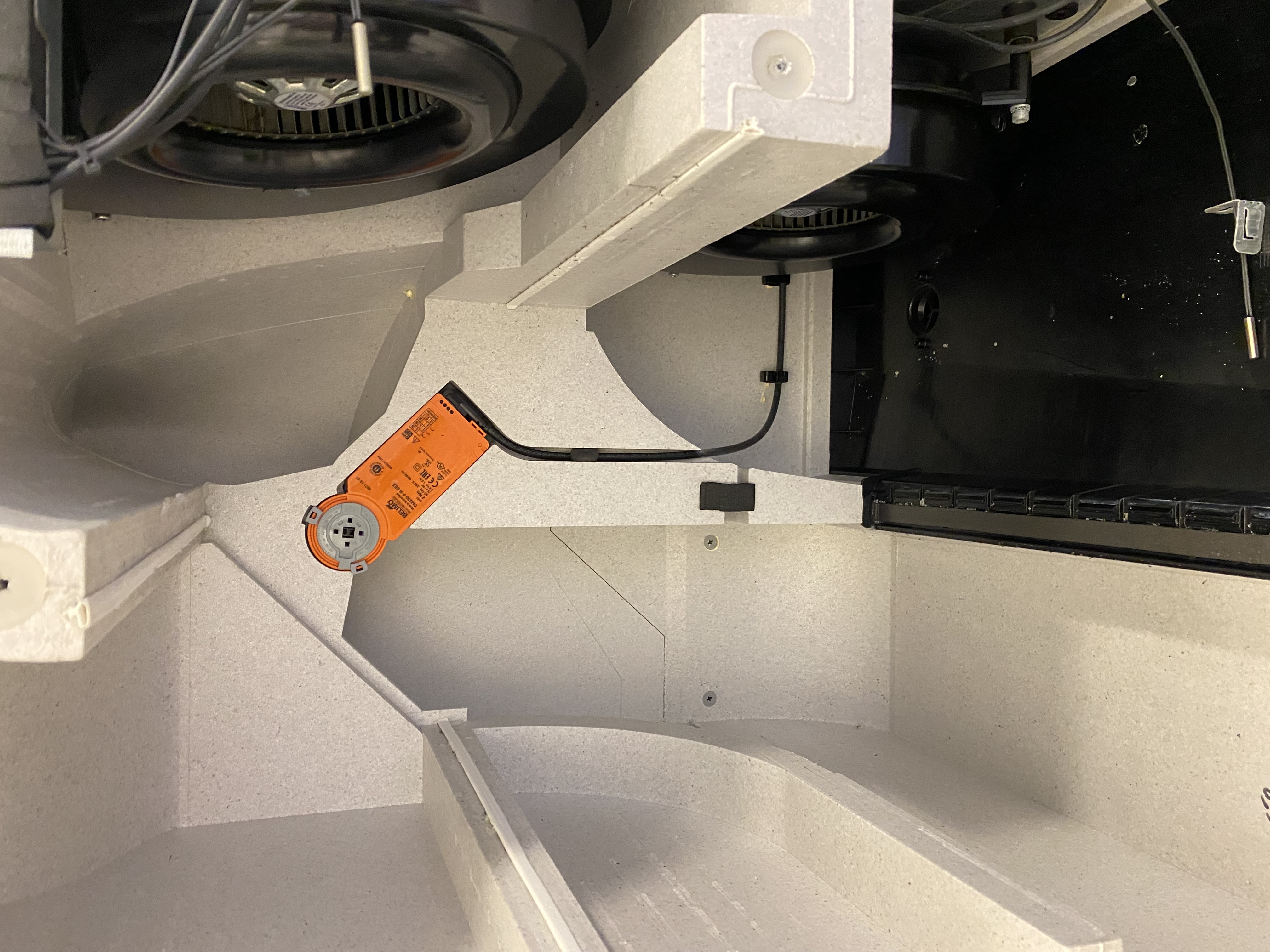

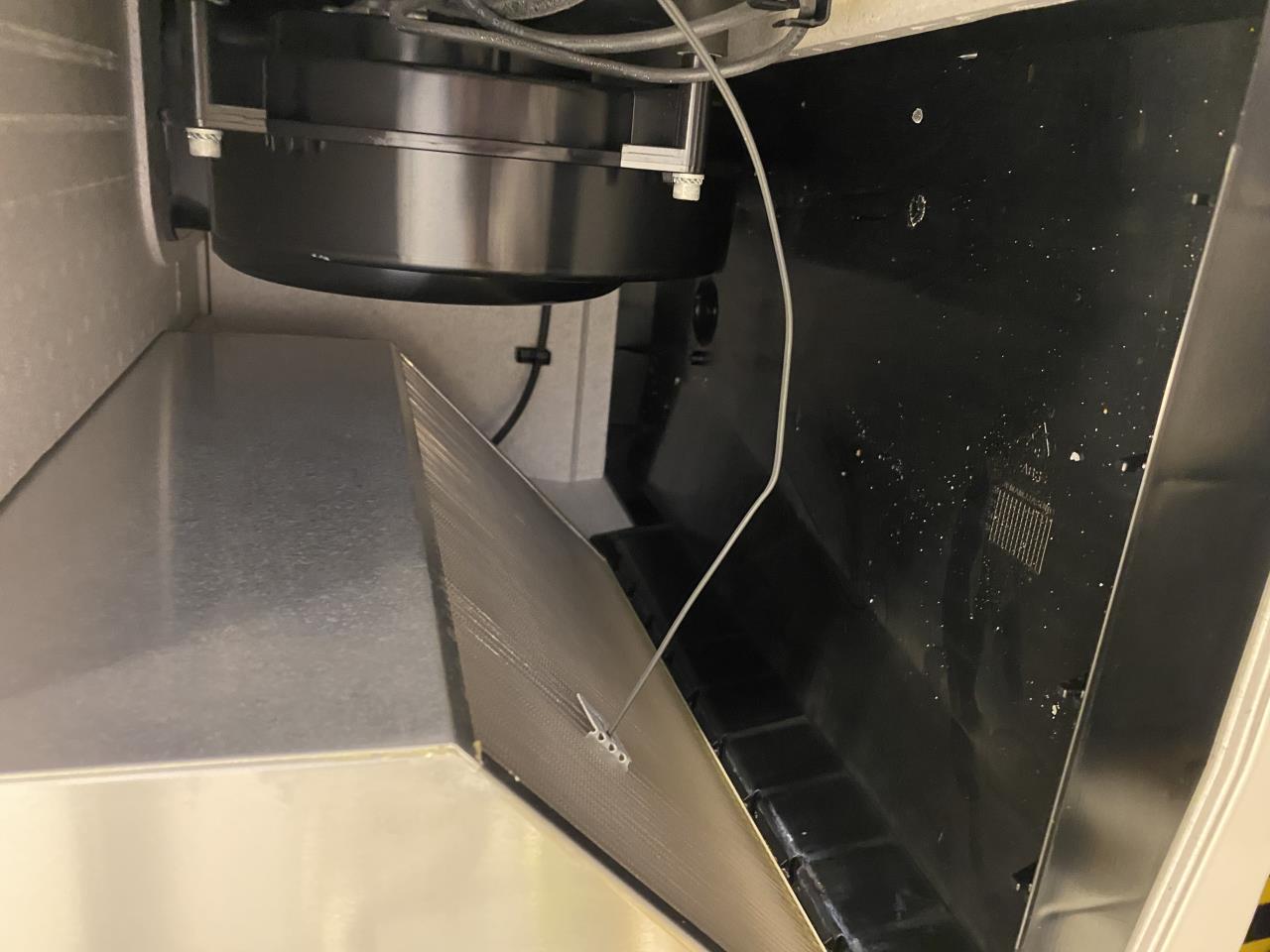

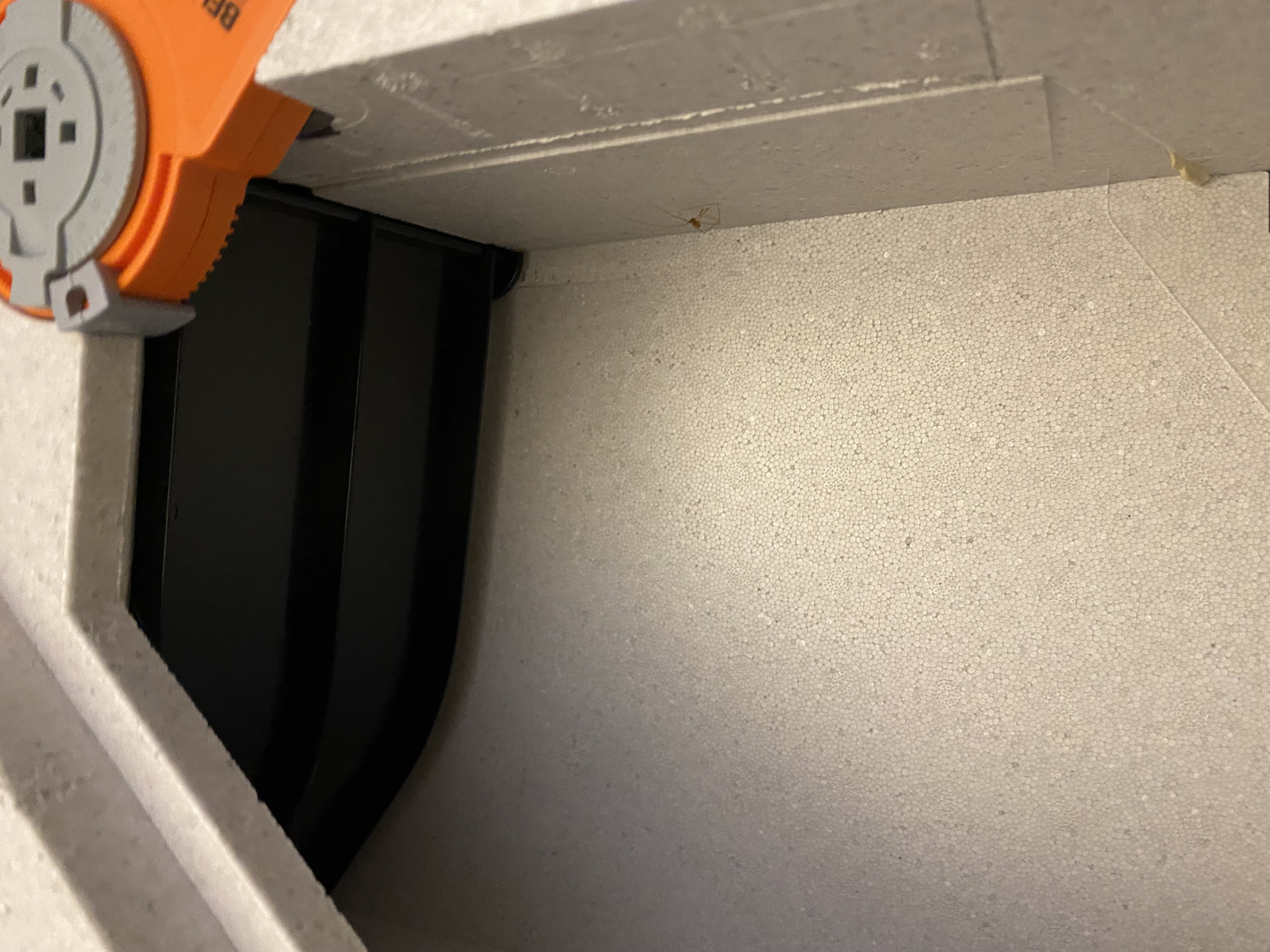

Ok, ich habe es mal gewagt:


_aktuell/2025032136398.jpg



_aktuell/20250321905100.jpg
_aktuell/20250321110365.jpg




1
  •  GeoPod
  •   Bronze-Award
21.3.2025  (#28)

zitat..
Pr0phecy schrieb:

Ich habe bei mir die gleichen Einstellungen.

Hier findest du eine Anleitung:
https://www.genvex.com/download/18.2632f14918aa7daec381f6e/1695212337264/ECO-375-installation-manual.pdf

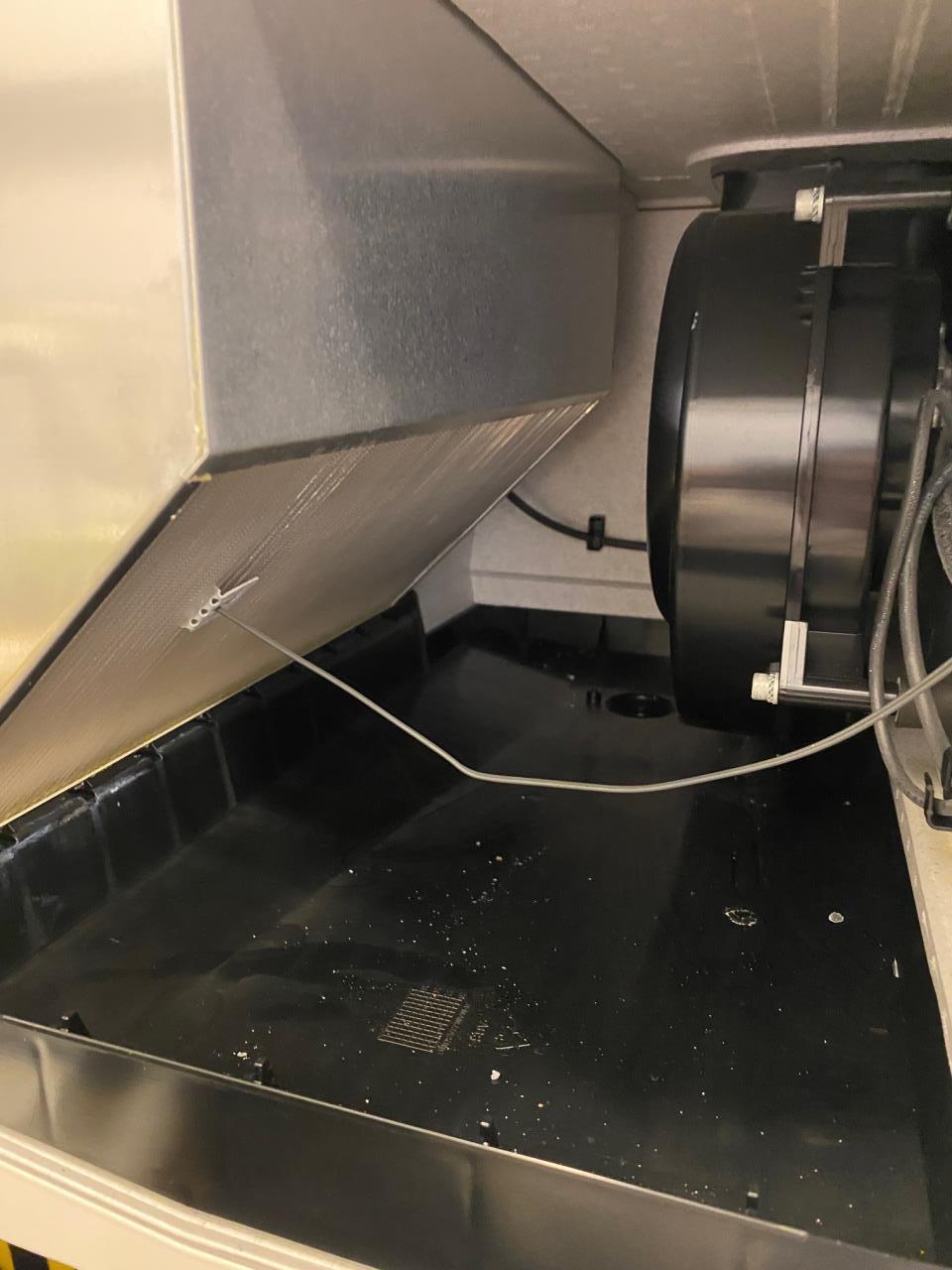

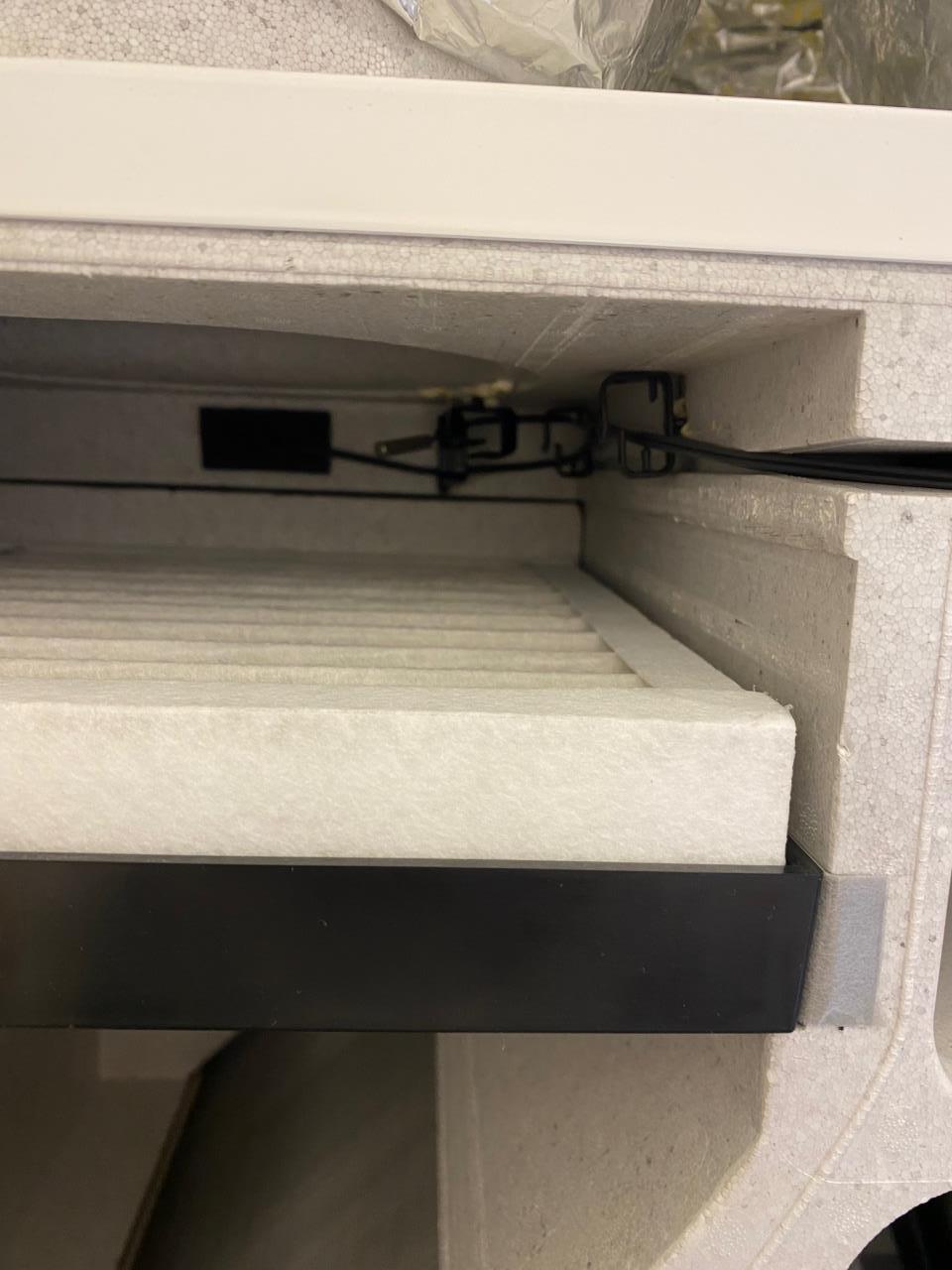

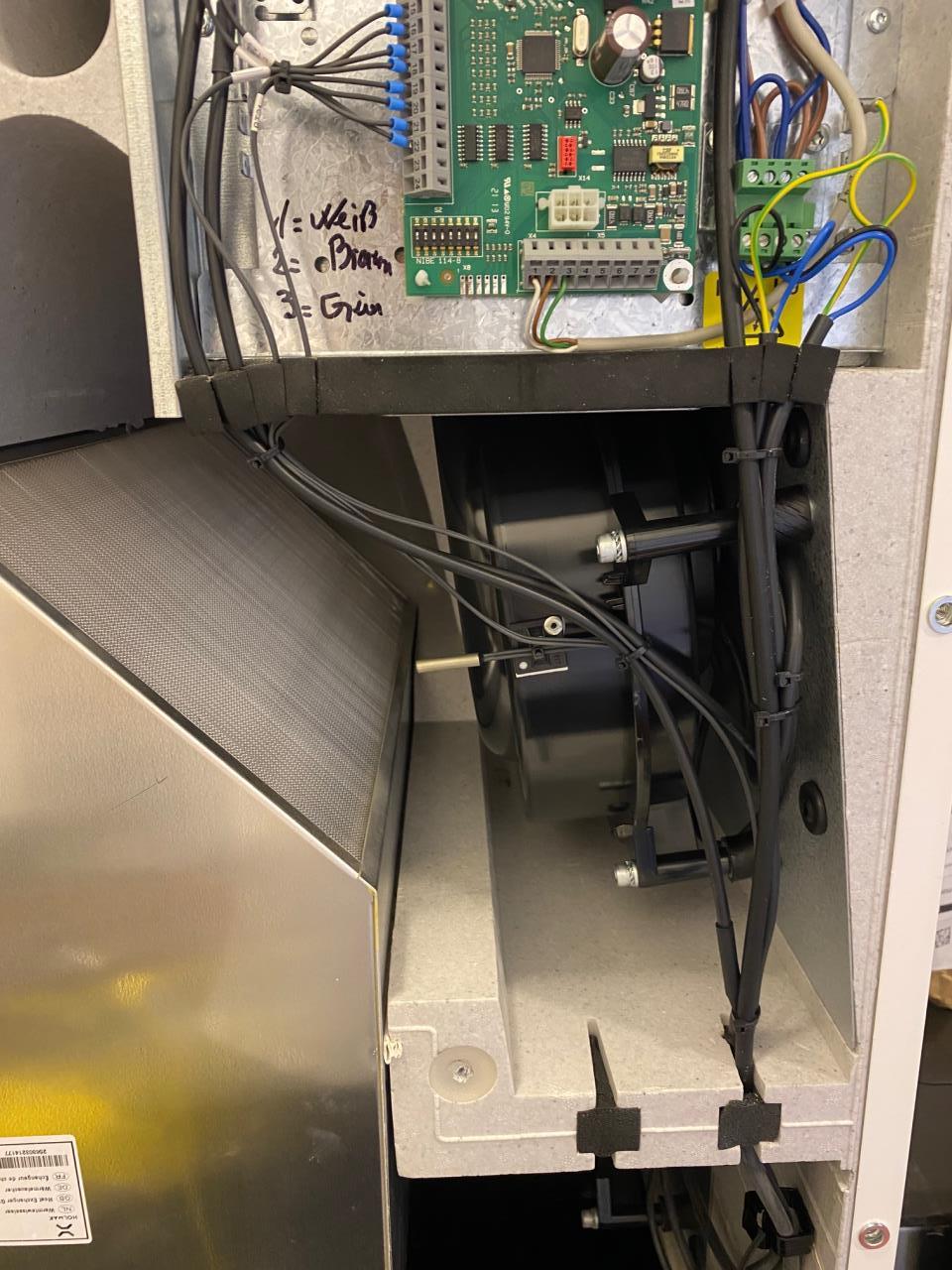

Dank euch vielmals. Ich habe es gewagt und die Kiste geöffnet:

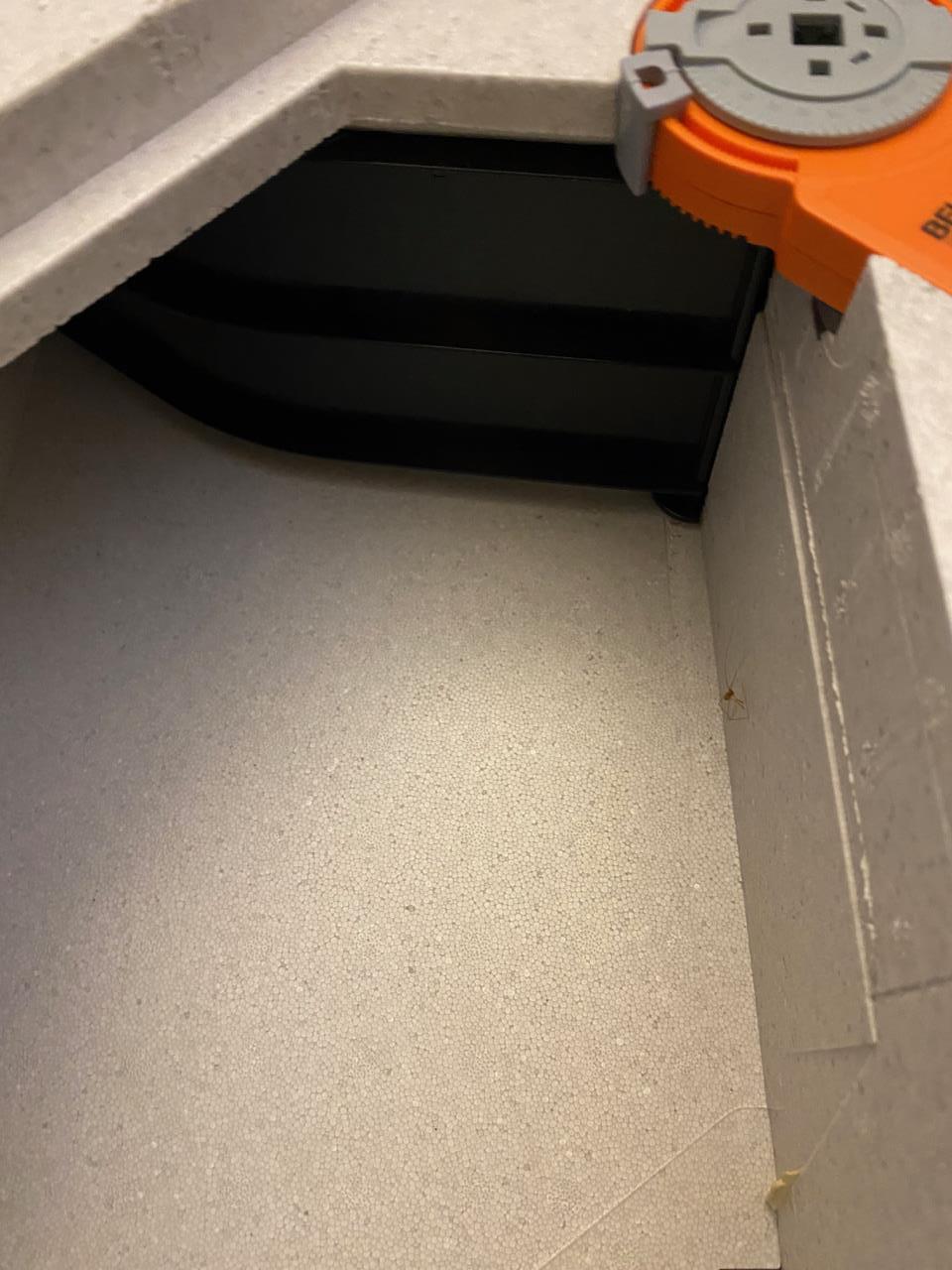

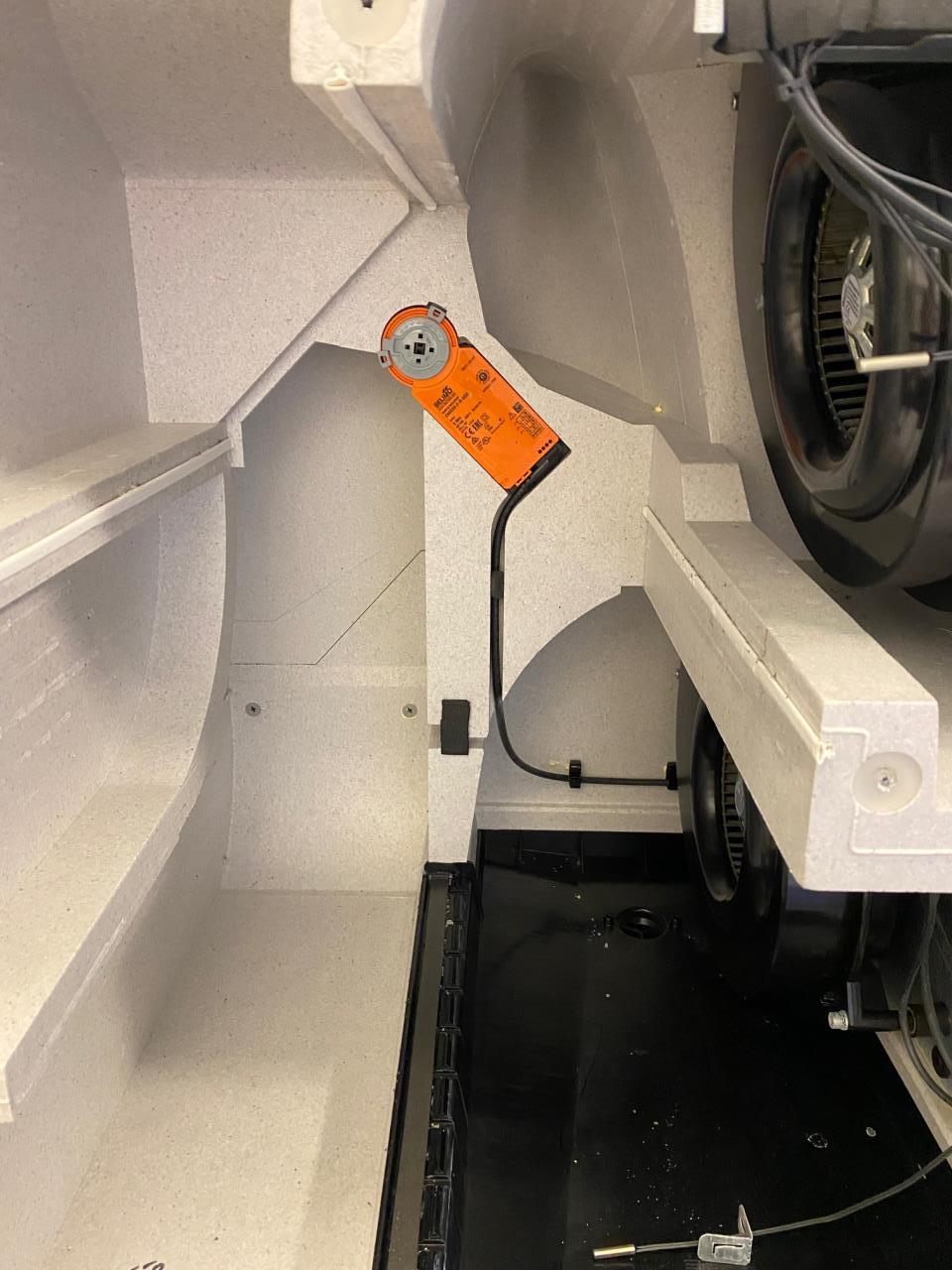

Für mich sieht es so aus, also ob die Klappe zu ist? Oder ist das die flasche Klappe?


_aktuell/20250321474646.jpg


_aktuell/20250321752675.jpg


_aktuell/20250321973963.jpg


_aktuell/20250321474871.jpg


_aktuell/20250321672025.jpg


1
  •  christoph1703
21.3.2025  (#29)
Hast du mal an den Luftauslässen gefühlt, ob die Luft wirklich so kalt ins Haus geblasen wird? Vielleicht sind eh nur die Sensoren kaputt, falsch verkabelt, falsch angeschlossen, was auch immer.

1
  •  Pr0phecy
21.3.2025  (#30)
Was ist das für ein Draht zum Wärmetauscher? Sowas hat meine nicht. Die Temp Sensoren befinden sich eigentlich alle in den 4 Zuluft/Abluftrohren.

1
  •  GeoPod
  •   Bronze-Award
21.3.2025  (#31)

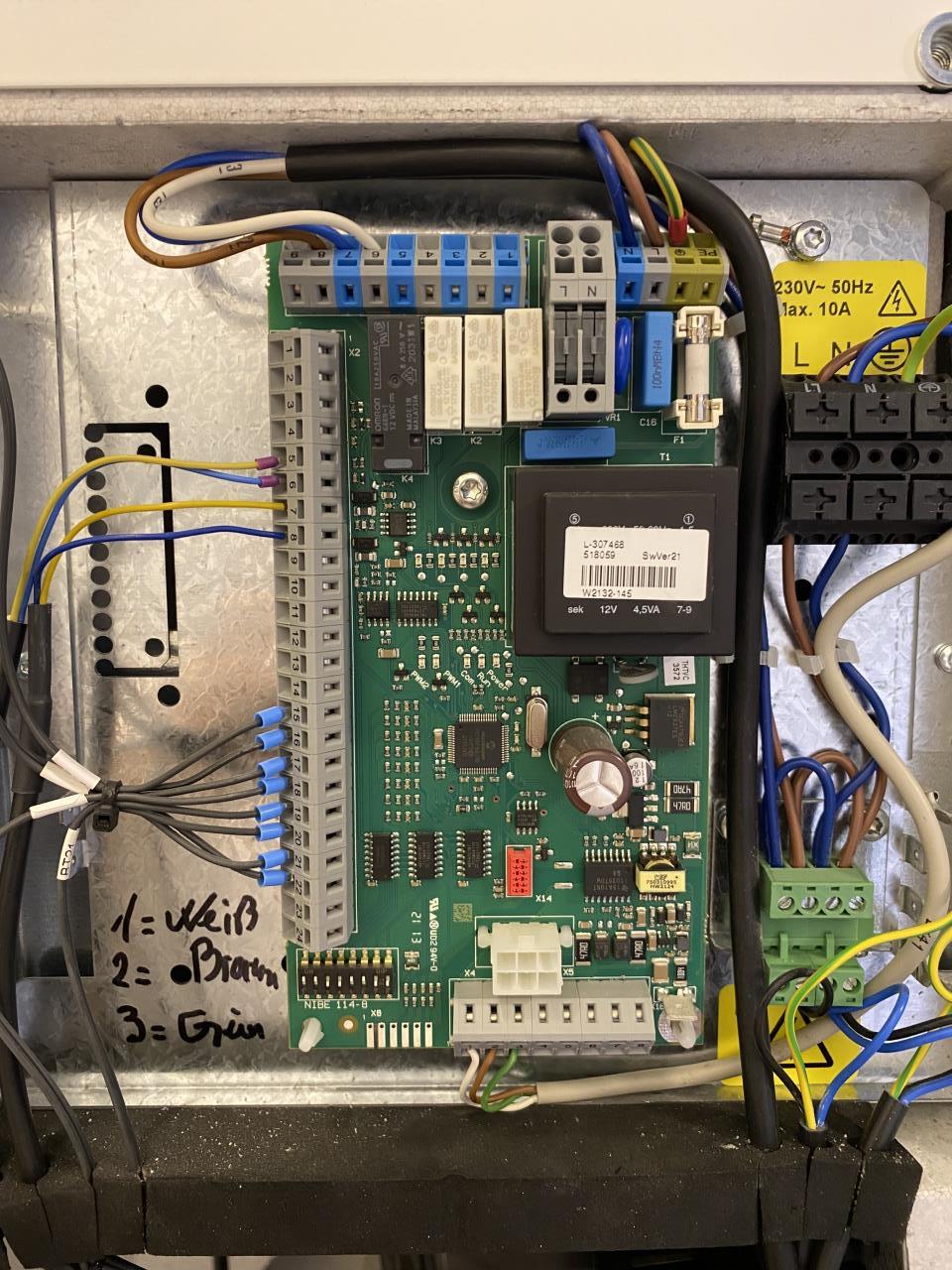

So sieht die Verkabelung aus:


_aktuell/20250321699524.jpg
Bt23: 15+16
bt20: 21+22
bt22: 17+18
bt21: 19+20




1
  •  GeoPod
  •   Bronze-Award
21.3.2025  (#32)

zitat..
Pr0phecy schrieb:

Was ist das für ein Draht zum Wärmetauscher? Sowas hat meine nicht. Die Temp Sensoren befinden sich eigentlich alle in den 4 Zuluft/Abluftrohren.

Das ist bt21 und geht auf die Anschlüsse 19+20


1
  •  Pr0phecy
21.3.2025  (#33)
Ich mache heute Nachmittag mal Fotos.

1
  •  GeoPod
  •   Bronze-Award
21.3.2025  (#34)

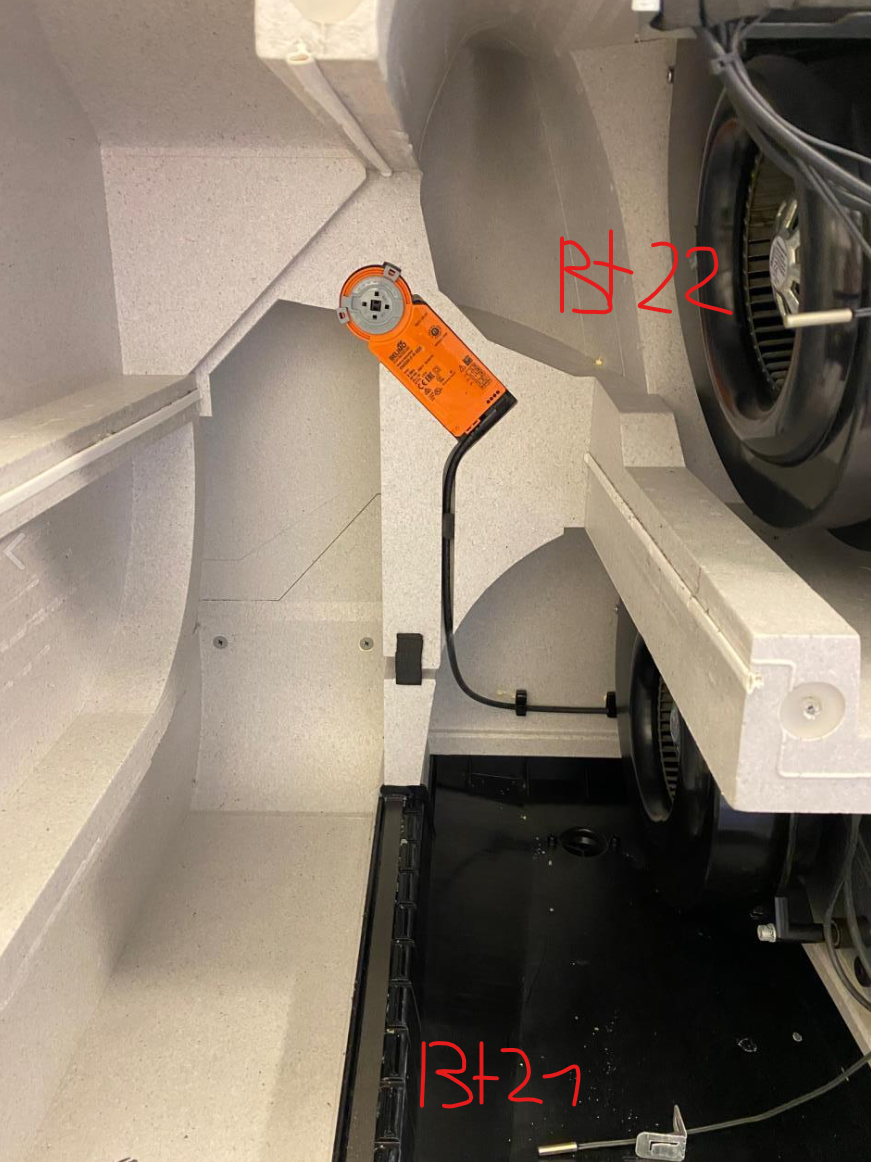

Hier noch einmal alls Sensoren:


_aktuell/20250321661284.png

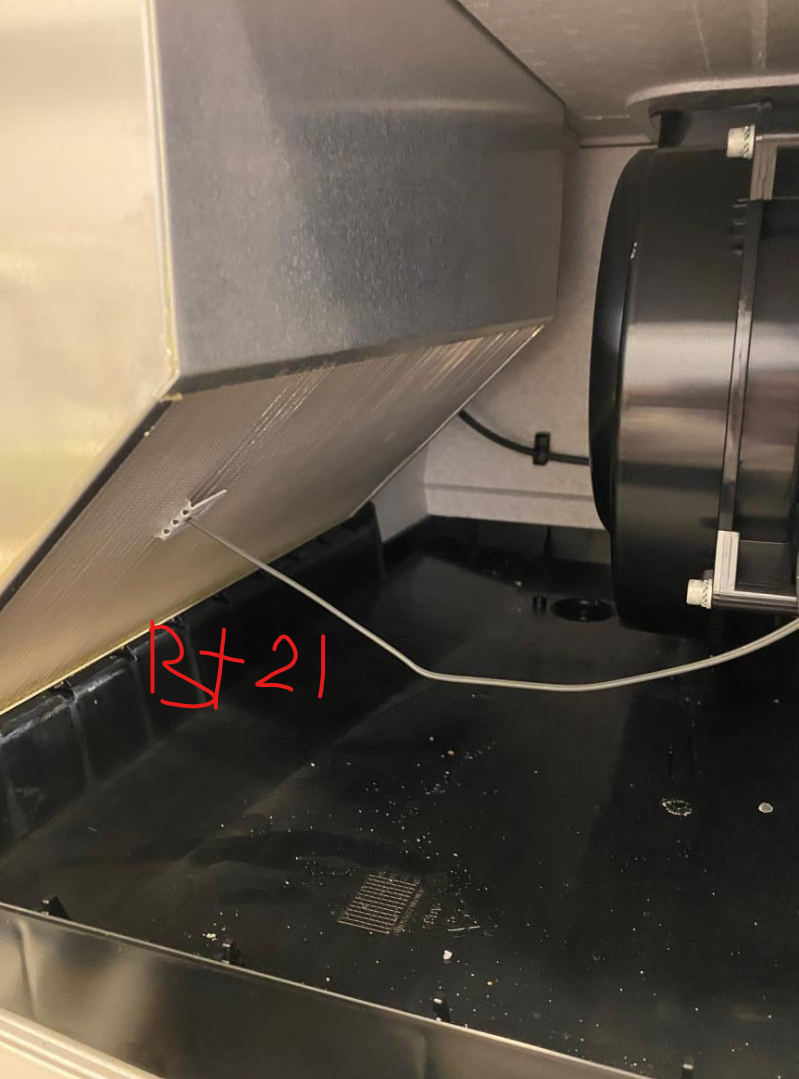

BT21 ist wie gesagt hier im Wärmetauscher gewesen:

_aktuell/20250321862284.png

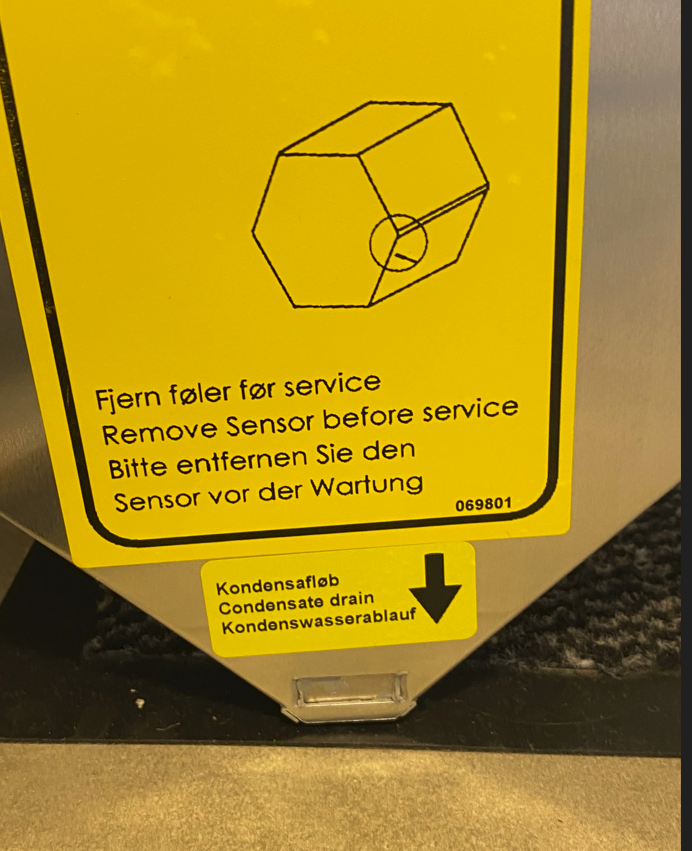

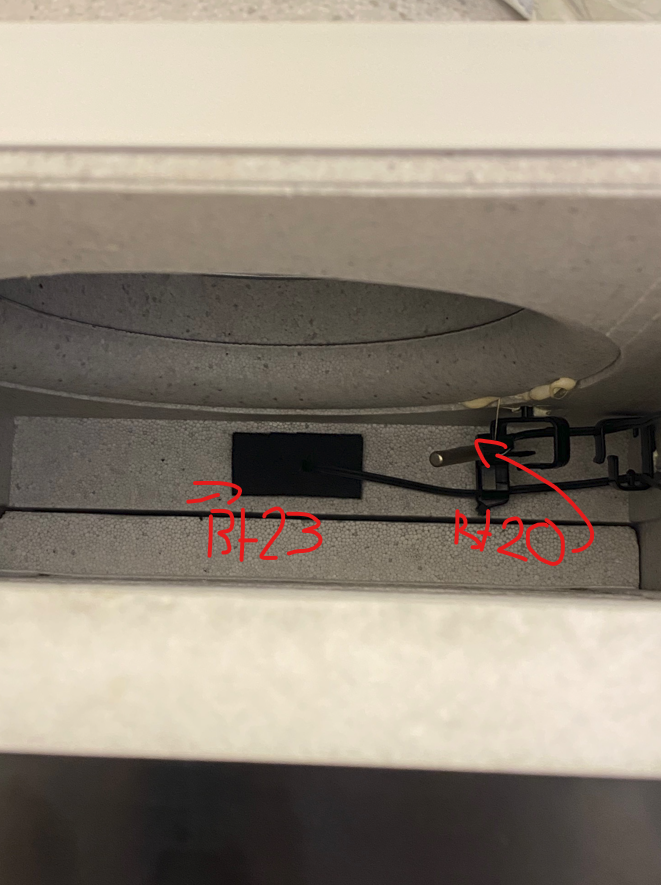

Zum Sensor gibt es auch einen Aufkleber auf dem Wärmetauscher:

_aktuell/20250321444238.png


_aktuell/20250321995434.png


1
  •  Pr0phecy
21.3.2025  (#35)
Ich glaube mein BT21 ist neben dem Lüfter. Im Wärmetauscher steckt der definitiv nicht.

Du hast aber auch Mal gescheckt, dass die 4 Rohre oben auch richtig angebunden sind?

Laufen beide Lüfter? Das wäre noch eine Idee..

1
  •  GeoPod
  •   Bronze-Award
21.3.2025  (#36)

zitat..
Pr0phecy schrieb:

Ich glaube mein BT21 ist neben dem Lüfter. Im Wärmetauscher steckt der definitiv nicht.

Du hast aber auch Mal gescheckt, dass die 4 Rohre oben auch richtig angebunden sind?

Meinst du ob die richtig versiegelt angeschlossen sind, oder ob die Rohre an den richtigen Anschlüssen sind?

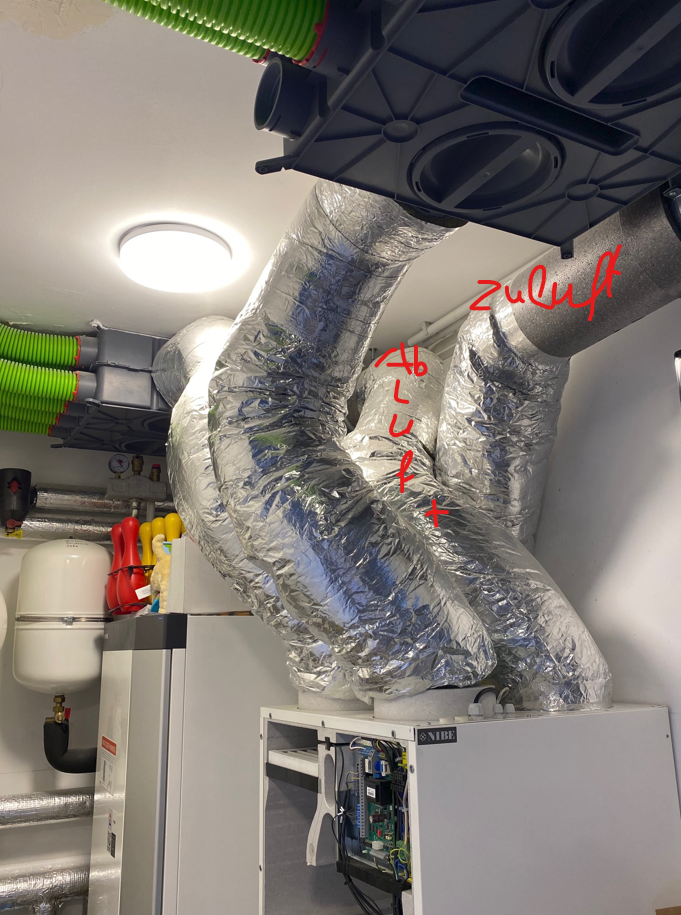

Es sieht bei mir so aus:


_aktuell/20250321262895.png

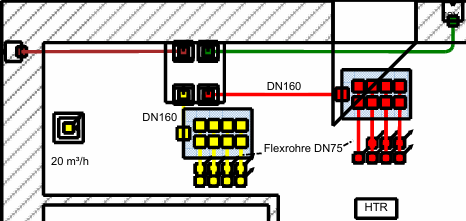

Bei den vorderen 2 Rohren kann ich auf die schnelle nicht sagen wohin die gehen sollen.
Ich denke aber rechts ist Zuluft und links ist Abluft der einzelnen Zimmer.


_aktuell/20250321313402.png

1
  •  Pr0phecy
21.3.2025  (#37)

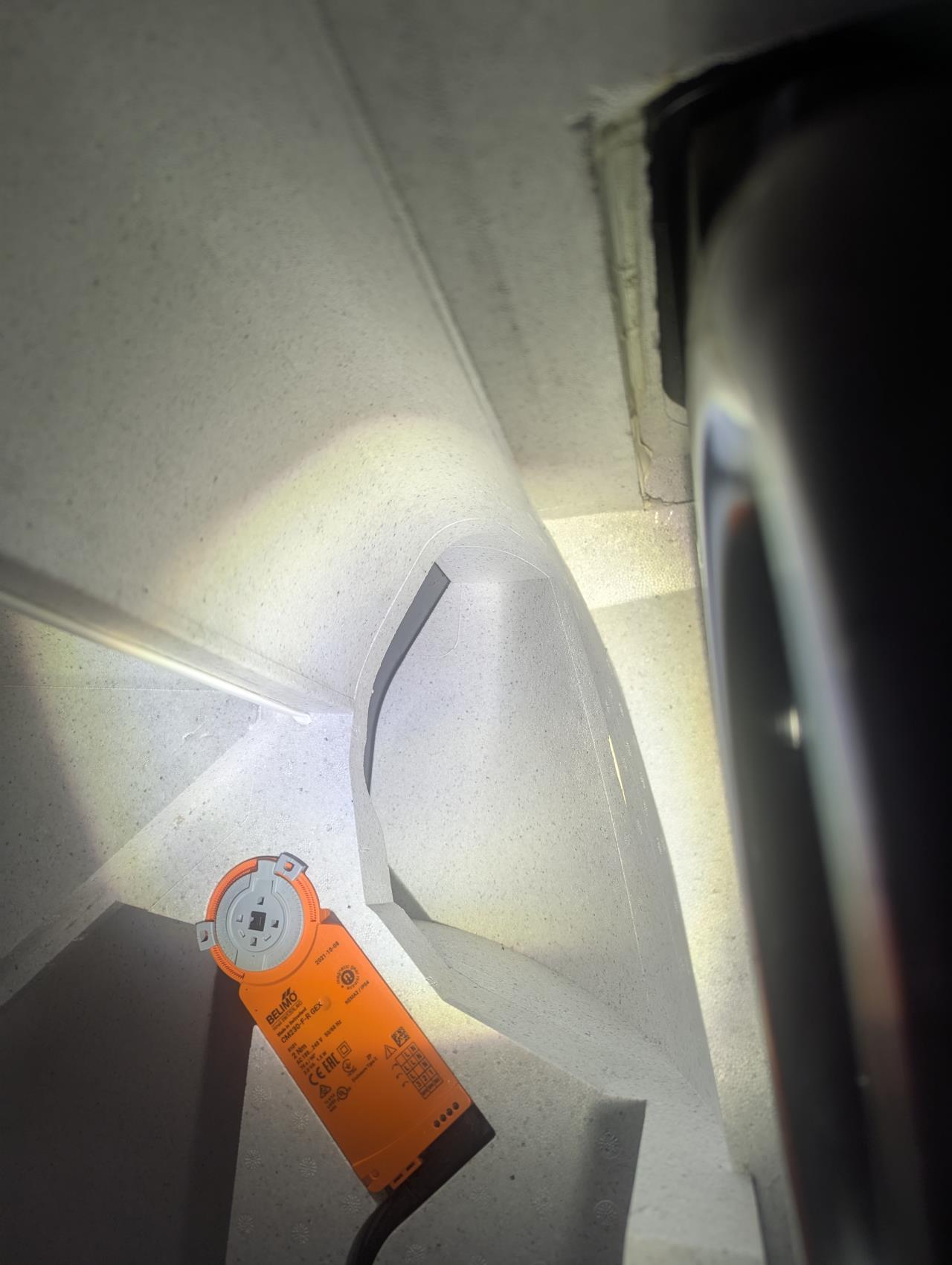

Dein Bypass ist offen. Die Klappe muss nach oben zeigen.


_aktuell/20250321236121.jpg

1
  •  GeoPod
  •   Bronze-Award
21.3.2025  (#38)

zitat..
Pr0phecy schrieb:

Dein Bypass ist offen. Die Klappe muss nach oben zeigen.

Dank dir vielmals. Mit den gleichen Einstellungen wie ich oben gezeigt habe?

ist es von der Logik her so, dass es keinen Wärmeaustausch gibt wenn die Klappe zu ist?

1
  •  Pr0phecy
21.3.2025  (#39)
Ja, die Luft geht am Wärmetauscher vorbei. Einstellungen im Menü 1.x.x  sind gleich. Ich denke Mal dein Motor hat letzten Sommer den Geist aufgegeben.

3
  •  Pr0phecy
21.3.2025  (#40)
Ich würde versuchen den mit einem Magneten erstmal zu schließen. Du hast bestimmt Kondensation an den Leitungen innen und bekommst kalte Luft ins Haus.

https://www.belimo.com/mam/general-documents/installation-instructions/belimo_CM..-F_installation-instructions.pdf

1
  •  GeoPod
  •   Bronze-Award
21.3.2025  (#41)

zitat..
Pr0phecy schrieb:

Ich würde versuchen den mit einem Magneten erstmal zu schließen. Du hast bestimmt Kondensation an den Leitungen innen und bekommst kalte Luft ins Haus.

https://www.belimo.com/mam/general-documents/installation-instructions/belimo_CM..-F_installation-instructions.pdf

Dank dir vielmals.

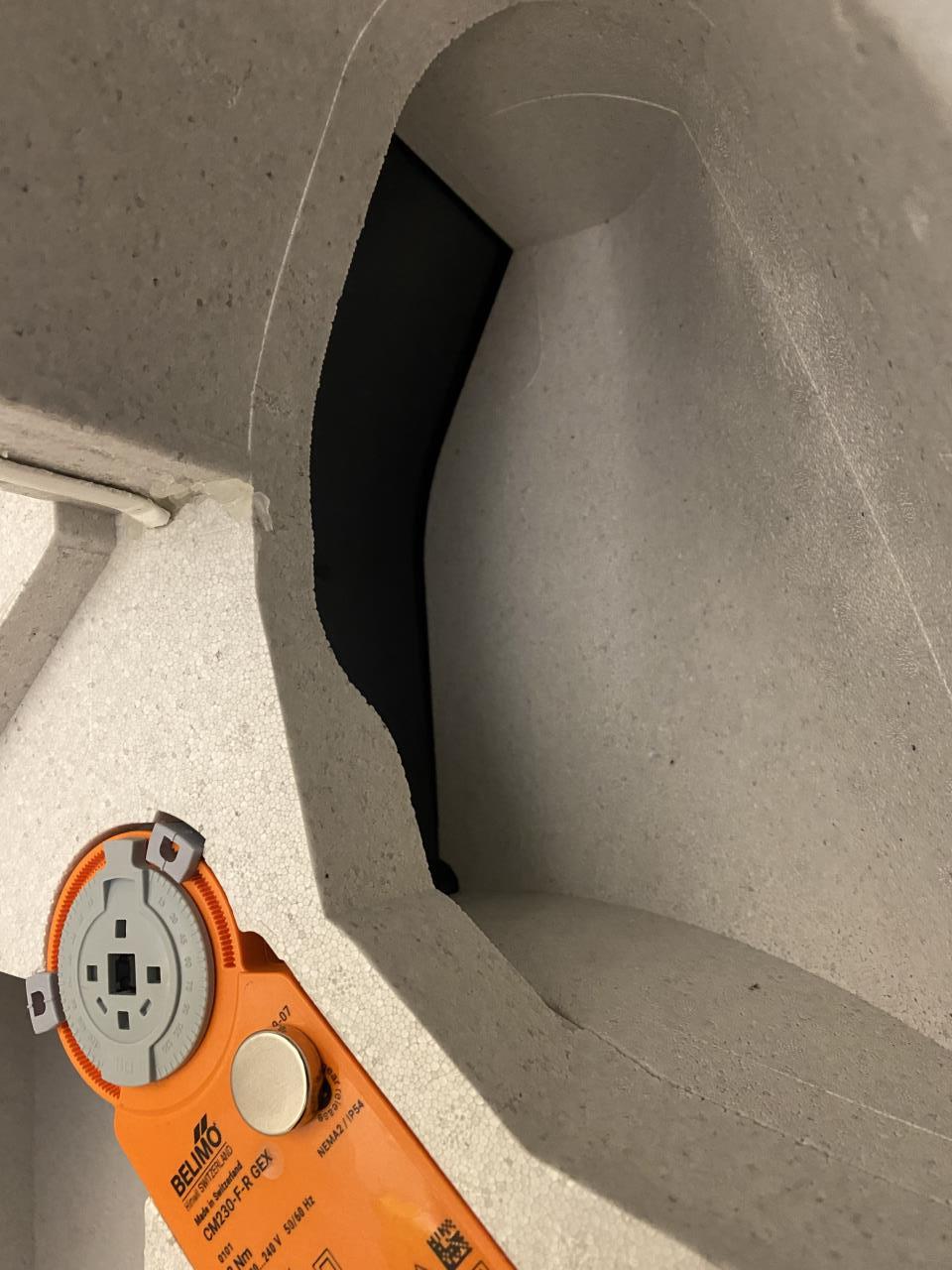

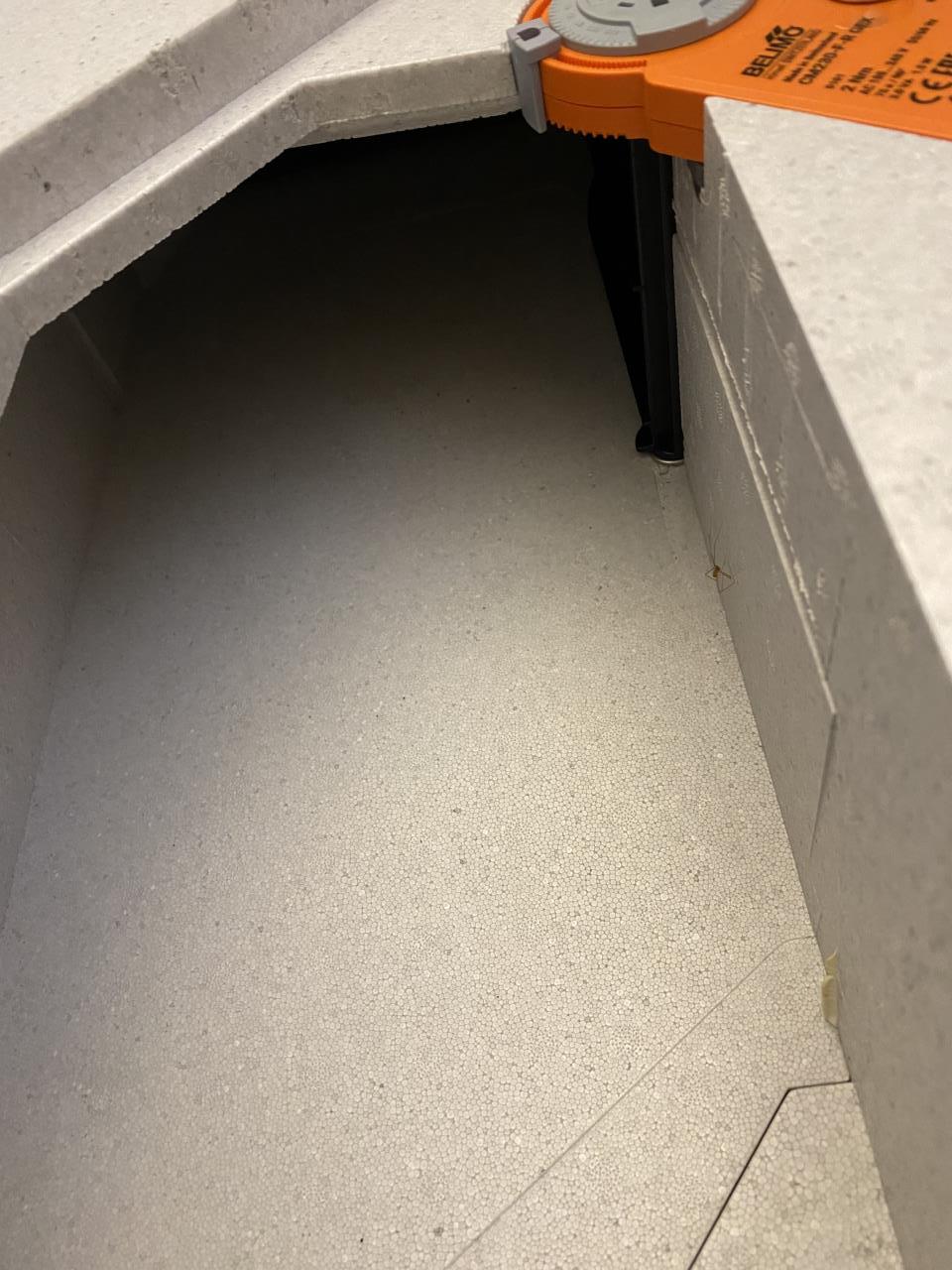

ich habe jetzt die Klappe in die andere Stellung gebracht:


_aktuell/20250321723741.jpg



_aktuell/20250321471841.jpg

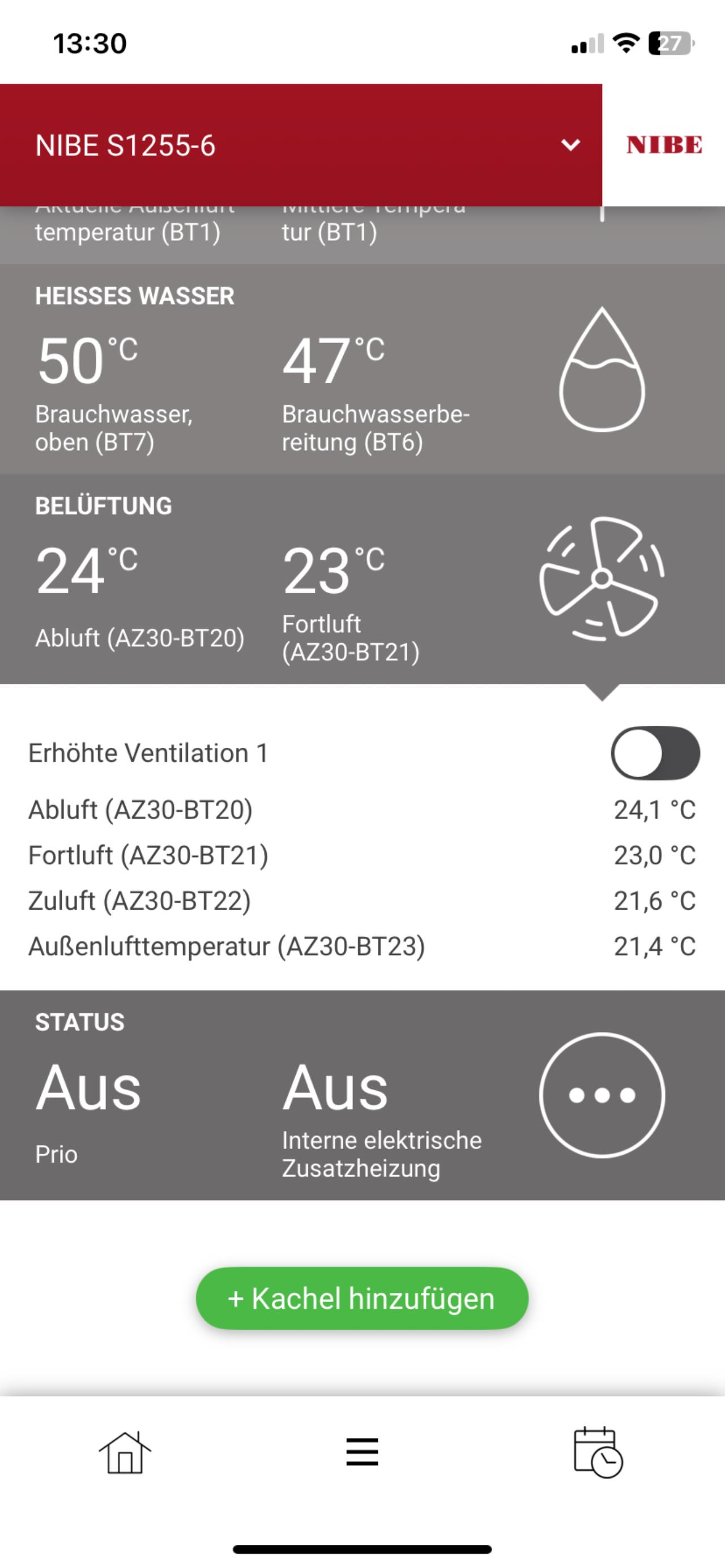

nach einem Neustart sieht es so aus:


_aktuell/20250321651777.png


So sind die Wwete ok, oder?
