Das hätte ich auch so gemacht, nur funktioniert die Anpassung bei einem autom. erstellten Kreis im LoopCAD nicht. Hast du deine Kreise alle mit der manuellen Zeichnungsfunktion erstellt? |
||
|
||
|
Eine Frage stellt sich mir noch: Wie sinnvoll und vor allem wie schwer ist einen Doppelmäander zu legen? |
||
|
||
|
Ja alle, die Autorouting-Funktion funktioniert nicht so gut. Ist einfacher wie Mäander, da die enge Biegung ja nur zu 50% auftritt. Edit: Im übrigen würde ich auch den abgehängten Teil mit BKA BKA [Betonkernaktivierung] machen, so wie ich das sehe befindet sich darüber ja kein OG. Dadurch ist die Entzugsleistung recht hoch, die würde mit der BKA BKA [Betonkernaktivierung] vollständig wegfallen. |
||
|
||
|
ist sehr sinnvoll.und auch nicht schwierig..kalte und warme stelle immer nebeneinander. Ergo keine kalte oder warme flecken und das Temperaturniveau ist überall gleich. Wie bei der Schnecke |
||
|
||
|

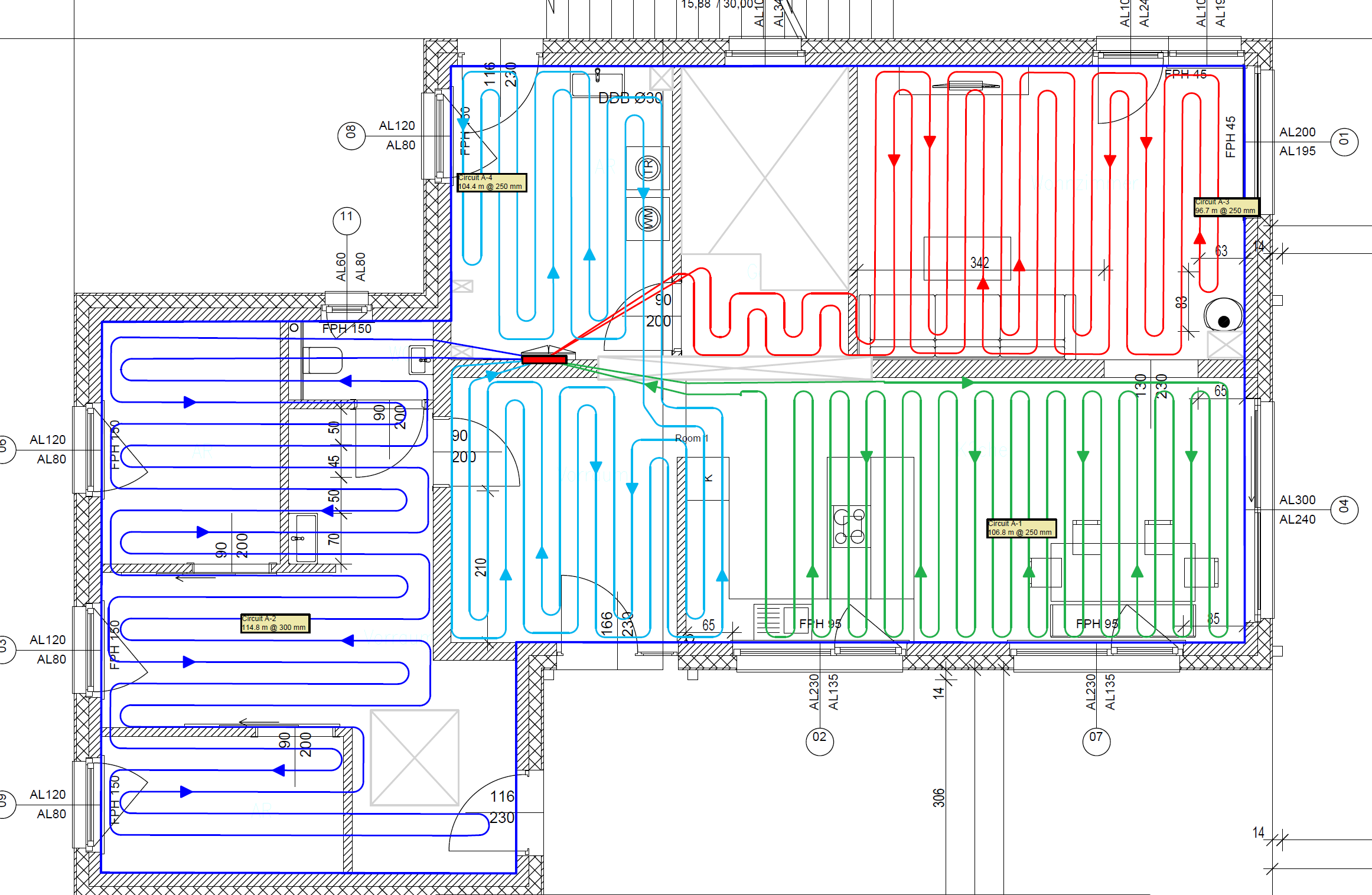

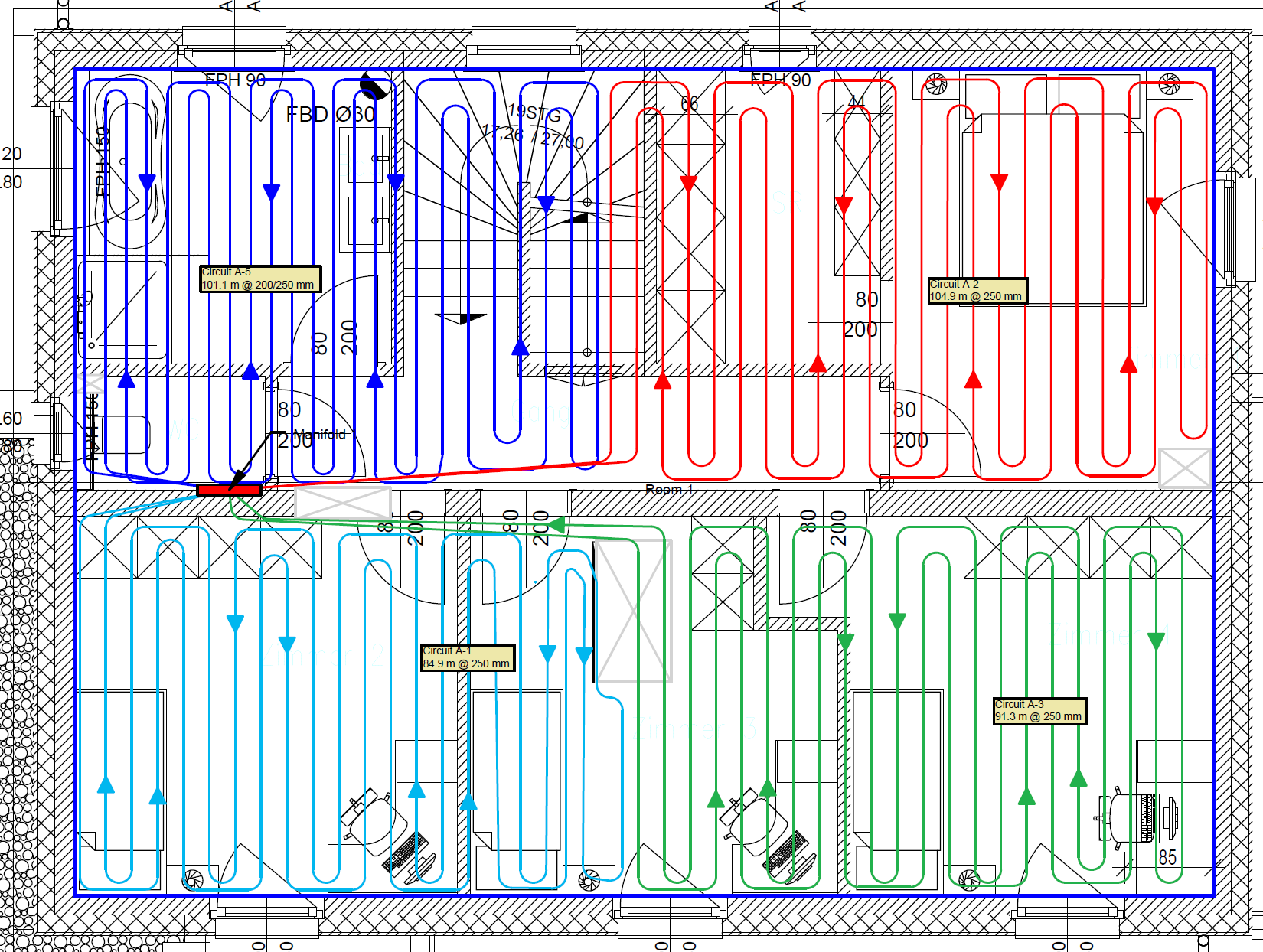

Danke für eure Unterstützung! Hier mein aktueller Entwurf. Dieser wurde noch mit der Autorouting Funktion erstellt und stimmt sicher nicht ganz. In der Praxis muss man bei der Verlegung wahrscheinlich flexibel sein ;) EG:  OG:  Der linke (abgehängte Teil) ist mit VA30. Bad mit VA20. Rest mit VA25 Kreislängen im EG: ~90 bis 105m Kreislängen im OG: ~73 bis 95m Was meint ihr dazu? Danke! |
||
|
||
|
Ich würde manuell noch optimieren (Fläche voll nutzen ist besser als geringe VA), bis es passt. Du musst dir für die Verlegung makierungen am Boden machen (gerade bei der Doppelmäander) ansonsten wird es anstrengend bei der Verlegung. Ist eh nicht mehr viel zu machen, die Randbereiche noch mehr ausnützen und unnötige Biegungen vermeiden. |
||
|
||
|
Das werde ich noch machen. Spricht grundsätzlich etwas von deiner Seite gegen die gewählte Aufteilung? Bei den Randbereichen bin ich mir noch unsicher wieviel Platz wirklich bei den Gitternträgern noch ist und wie weit ich zu den Durchbrüchen legen soll/darf. Wie kann man beim manuellen routen sicherstellen das der VA erhalten bleibt? Am besten über das Rastermaß? |
||
|
||
|
Nein, ich habe nur das Bad als Raum berücksichtigt, der Rest wurde ohne Berücksichtigung der Räume verlegt. Bei mir sind aber noch ein paar Unter- und Überzüge verbaut, die musst du falls vorhanden noch berücksichtigen. Es ist die VA in der Software einstellbar (ich glaube es war bei der Freihandzeichnung rechte Maustaste und Active Spacing). |
||
|
||
|

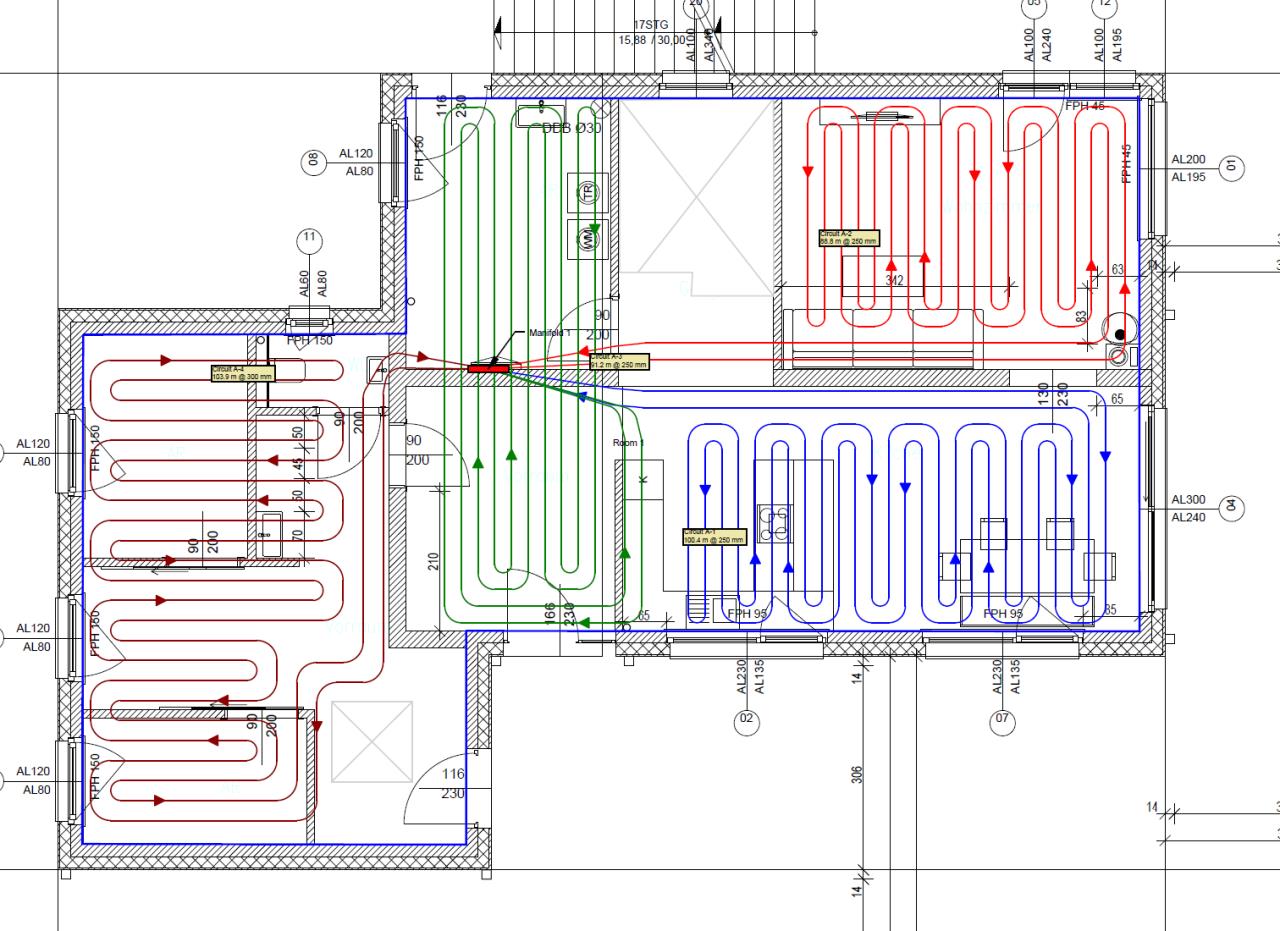

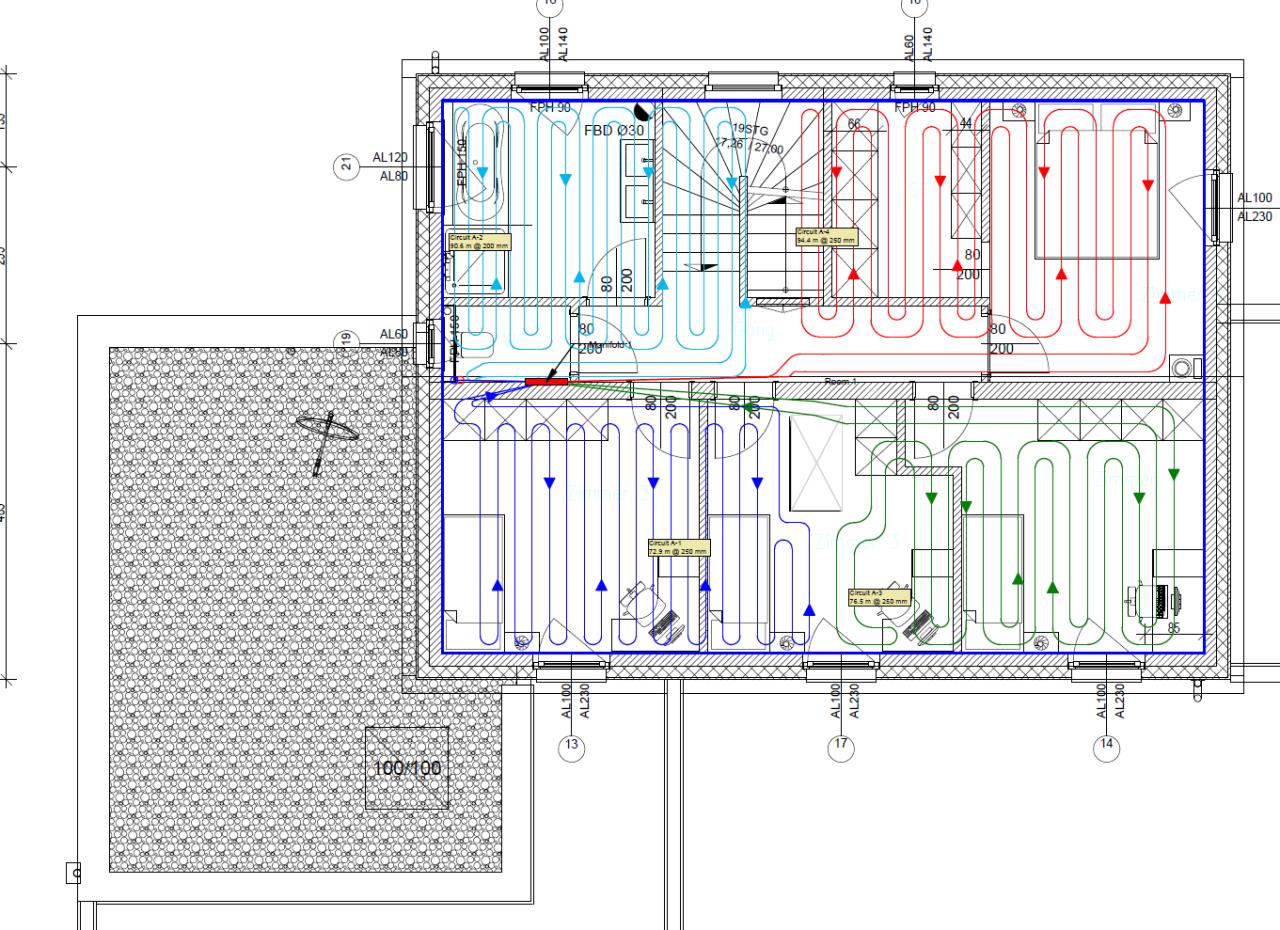

noch ein weiterer Entwurf. Ganz zufrieden bin ich leider immer noch nicht. Die Kreise sind mir im EG tlw. gefühlsmäßig noch zu lang. Im EG hätte ich einen Kreis ohne Doppelmäander verlegt damit ich den Vorlauf zuerst in den Bereich bekomme der nicht abgehängt ist. Würdet ihr eher 2 kleinere Kreise machen oder einfach den VA leicht vergrößern. EG:  OG:  Mache ich mir zuviel Gedanken über die Verlegung? |
||
|
||
|
Die Kreise werden eh kürzer, so kantig wirst du wie gezeichnet eh nicht legen. Gerade bei der Doppelmäander kannst du schnell kürzer werden in dem du den inneren Kreis nicht so nahe an den Äußeren ran ziehst.  |
||
|
||
|

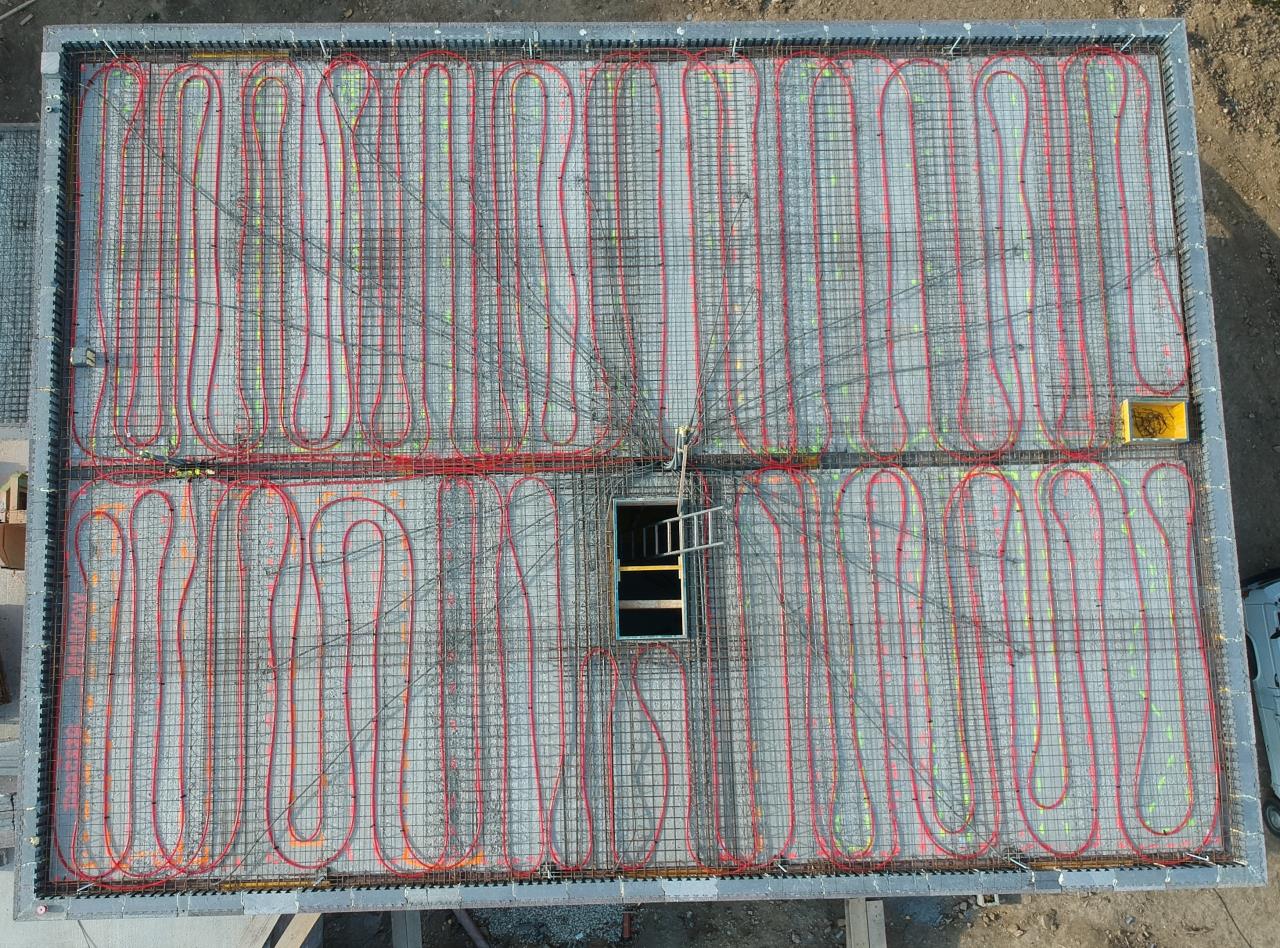

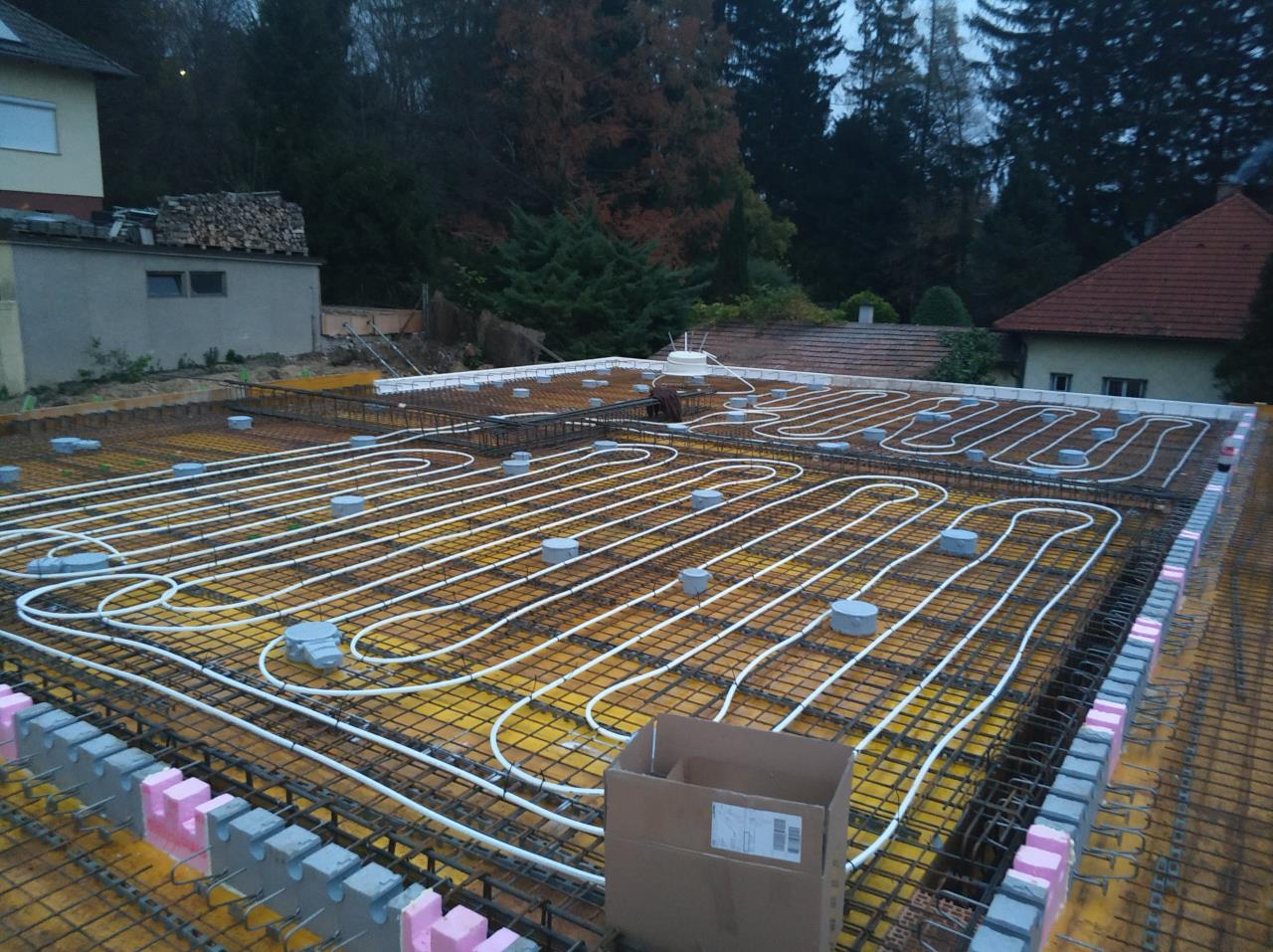

kurzes Update für Interessierte: BKA wurde nun in der EG-Decke verlegt: Grundsätzlich wurde die BKA BKA [Betonkernaktivierung] wie von mir vorher geplant verlegt. Mit den Längen bin ich nicht ganz hingekommen. Ich habe die Elementdecke in einem Eckbereich in mehrere kleinere Teile aufteilen lassen damit das Verlegen per LKW-Kran möglich ist. Dadurch gab es mehr Gitterträger in diesem Bereich. Außerdem war rund um die Stiege auch weniger Platz als gedacht. Da ich das Rohr nicht Stückeln wollte ist ein Kreis dann kürzer als geplant geworden. Grundsätzlich hat mir die vorherige Planung sehr geholfen jedoch musst ich dann einiges während der Verlegung abändern.  Die Montage mit Kabelbindern an den Gitterträgern und mit Fixpins dazwischen hat sehr gut funktioniert. Wir hatten keine Abrollspindel. Diese wäre sicher sehr hilfreich gewesen. Da wir jedoch genug Leute waren haben 2 Mann die Rolle auf einer XPS Platte gedreht und eine Person hat verlegt und eine weitere fixiert. Abgedrückt wurde mit Luft und bis jetzt ist alles dicht ;)
|
||
|
||
|
Vielen Dank fürs teilen deiner Erfahrungen und der Fotos! Also ist sich A4 und A2 in der oberen Hälfte nicht in Doppelmäander ausgegangen. Gutes Gelingen weiterhin auf deiner Baustelle! |
||
|
||
|
Wir bekamen 300m Bündel vom Rohr. A4 war der 3. Kreis den wir verlegt haben und ich daher wusste ich schon das ich entweder Stücken muss oder den Kreis kürzen. Beim unteren Bereich von A4 wird die Decke angehängt, darum habe ich den Vorlauf gleich in den oberen Bereich gezogen. An dieser Stelle war viel Eisen und ein Dopellmäander wäre nicht gut gegangen. Bei A4 war meine Planung zu ungenau. Der gesamte Bereich von A4 bekommt eine angehängte Decke und ich habe vorgehabt einen Kreis mit VA30 in doppelmäander zu verlegen und wusste das der Kreis lang wird. Beim Verlegen haben wir dann am Rückweg (mit Doppelmäander) gemerkt dass es sich nicht ausgeht mit einer Kreislänge <120m und sind direkt zurückgegangen. Das in schlangenlinien verlegte Rohr im oberen Bereich war noch der Versuch knapper an die 120m zu kommen da sich eine ganze Schlaufe nicht mehr ausging. |
||
|
||
|
Vielen Dank für deine Erklärung aus der Praxis! |
||
|
||
|

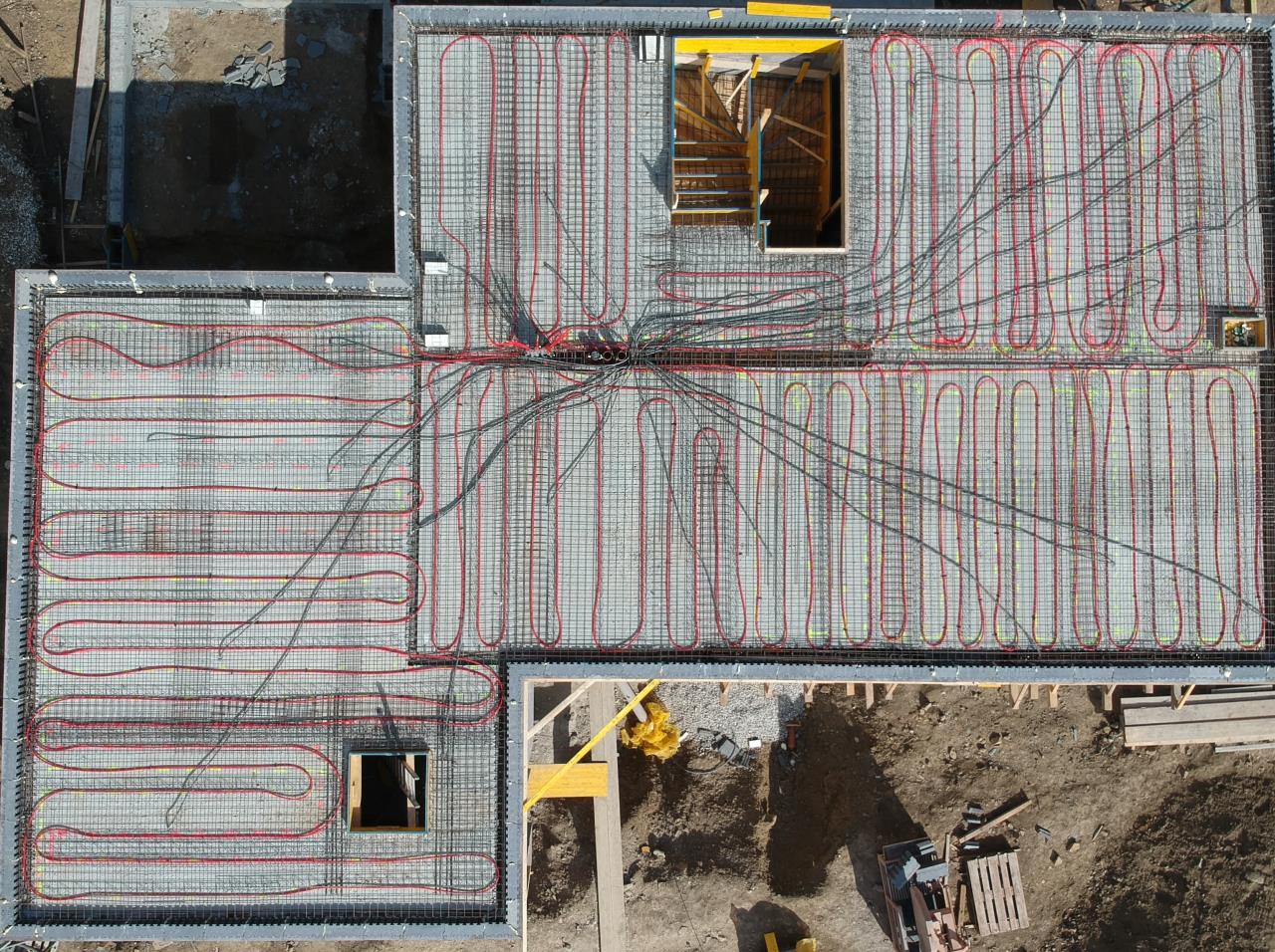

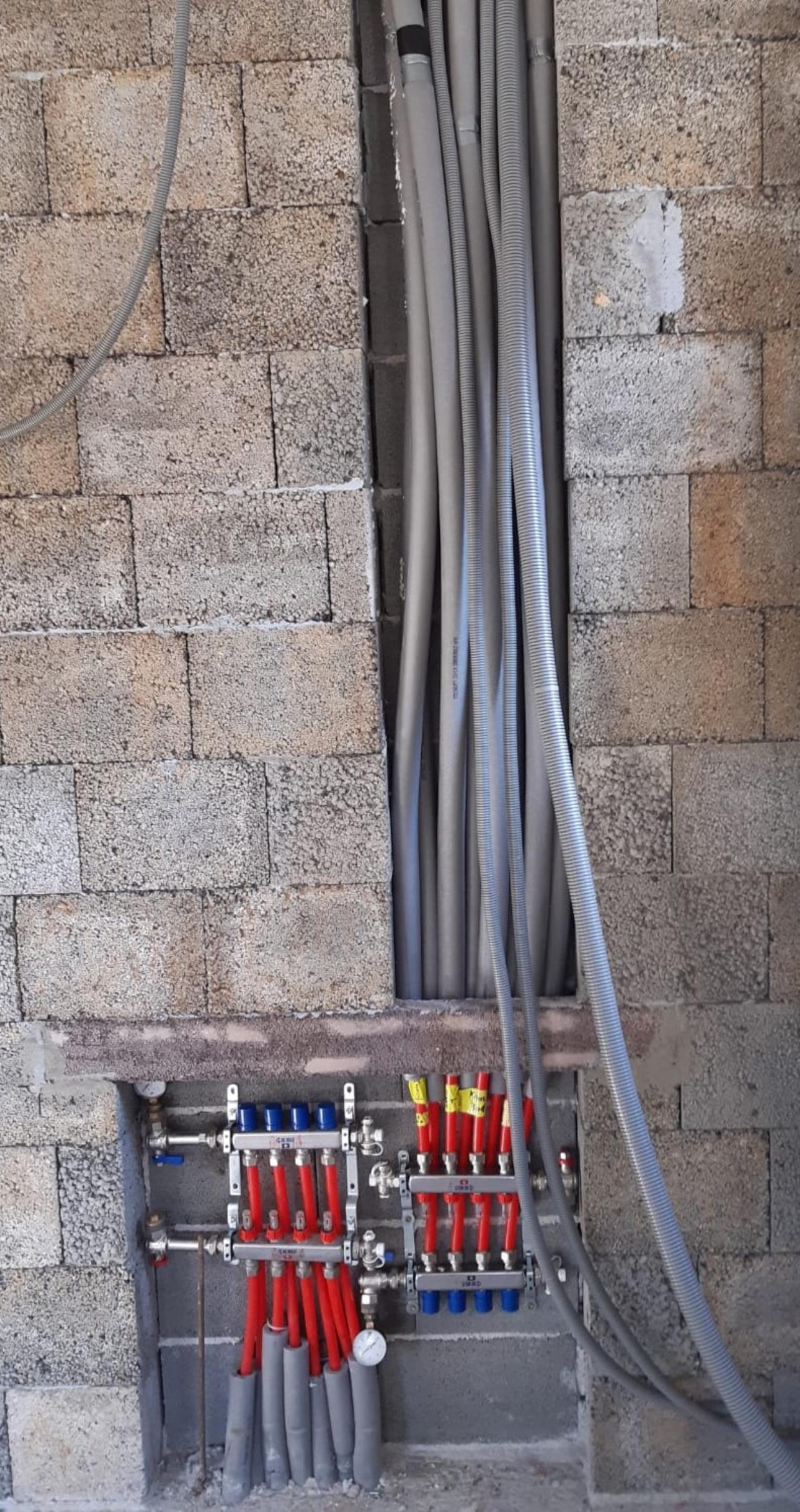

kurzes Update zur OG-Decke: Habe meine Erstplanung (leider) nicht mehr den Gegebenheiten angepasst. Einerseits weil ich keine Zeit hatte und ehrlich gesagt auch ein bisschen darauf vergessen habe. Die Position des HKV hat sich leicht verändert. Wie schon bei der EG-Decke wurden im oberen Bereich die Deckenelemente öfters geteilt und zusätzlich gibt es wegen dem Dachstuhl verstärkte Bereiche bei denen deutlich mehr Gitterträger verbaut wurden. Daraus ergab sich dass die Schlaufen meistens im Randbereich verlegt werden mussten und sich die Schläuche dadurch kreuzen. Die Position des HKV ist ziemlich weit links und außerdem habe ich ihn am Boden des OG neben dem Verteiler der Zwischendecke montiert. Daher gingen einige Laufmeter nur für die Zuleitung zum Kreis drauf.   Außerdem war mir zu Beginn nicht bewusst dass die Mauerbank direkt auf die Decke montiert wird. Die Schlaufen am Rand lagen dann tlw. genau dort wo eine Gewindestangen für die Mauerbank geplant waren. Um wieder ein Stückeln zu vermeiden,habe ich einen Kreis etwas länger und dafür einen etwas kürzer ausgeführt. Da ich für das Bad einen eigenen Kreis machen wollte haben sich die anderen Kreise mehr oder weniger so ergeben. Ein Verlegen des Rohres gleich über die gesamte Hausbreite würde einiges vereinfachen. LG |
||
|
||
|
Sehr interessant, durchs kreuzen der Schläuche wäre ein geringer Verlegeabstand mit großen Biegeradien bei der BKA BKA [Betonkernaktivierung] möglich. Wieder was gelernt. |
