Hallo an alle Forenmitglieder,

bei mir läuft die erste Heizsaison mit der EWP und RGK RGK [Ringgrabenkollektor] und m.M.n. wäre es nicht schlecht wenn wir österreichweit die Soletemperaturen erfassen könnten. Nicht nur die Temperaturen der Ringgrabenkollektoren sondern auch Tiefenbohrungen und "normalen" Flächenkollektoren sind willkommen.

Nachdem im Sommer bei mir teilweise über 20° waren ist die SoleEin jetzt deutlich niedriger. Ich muss noch die WW WW [Warmwasser]-Leitungen isolieren und die Einstellungen der WPWP [Wärmepumpe] optimieren, aber des folgt wenn ich mehr freier Zeit habe.

Erst gestern wurde die Fassade fertig gemacht und laut Energieausweis ist HWB=37,7 kWh/m^2a_, Heizlast-Abschätzung=4,9kW bei ca. 160m² Wohnfläche.
So, heute am 23.10.16 um 8:30 nach WW WW [Warmwasser]-Takt waren es 14,2°C SoleEin und ~10 SoleAus.

  •  maider187
25.12.2017  (#1021)
Mittlerweile hat sich die Sole bei +2 grad Sole ein und -1grad Sole aus nach morgendlicher WW WW [Warmwasser] Bereitung eingebendelt. 1781 Betriebsstunden bei 91 Starts, davon 25h WW WW [Warmwasser].
Wärmemengebzähler zeigt aktuell
6929kWh
BW Verdichter 91kWh
Wärme inkl ZH. 6973 kWh resultiert vom Ausheizen 😡
BW inkl ZH 91kWh


1
  •  brink
  •   Gold-Award
1.1.2018  (#1022)

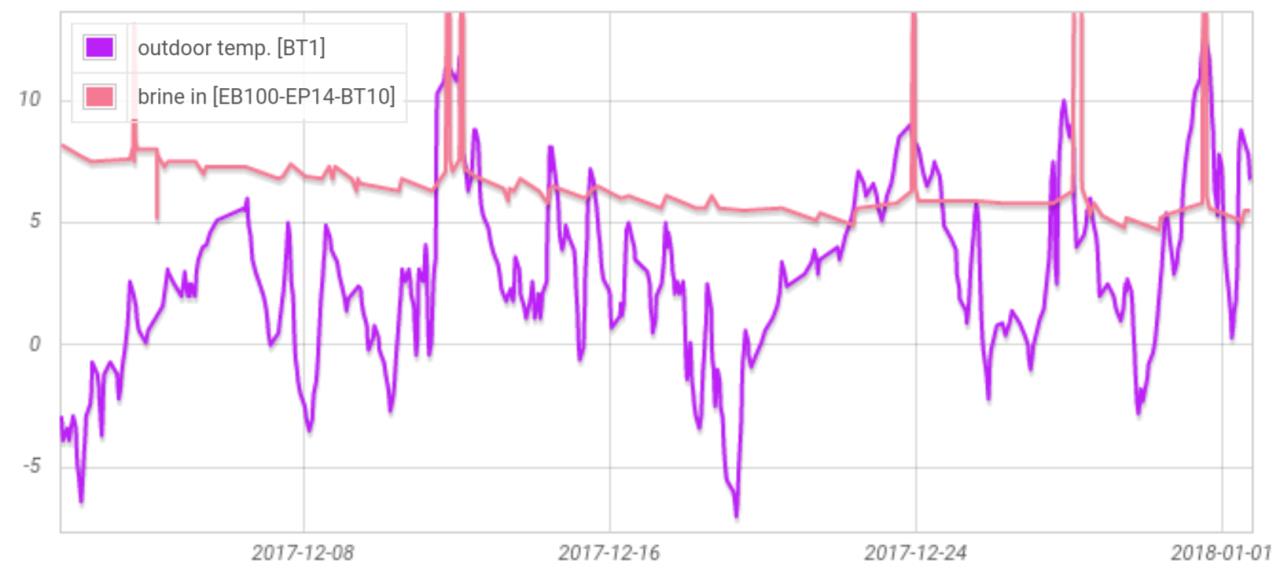

es war ein relativ milder dezember. im nov haben wir mehr geheizt..

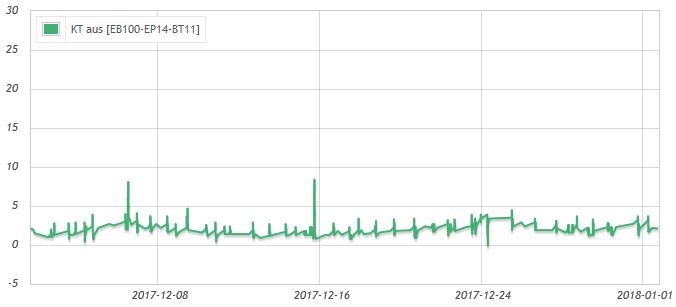

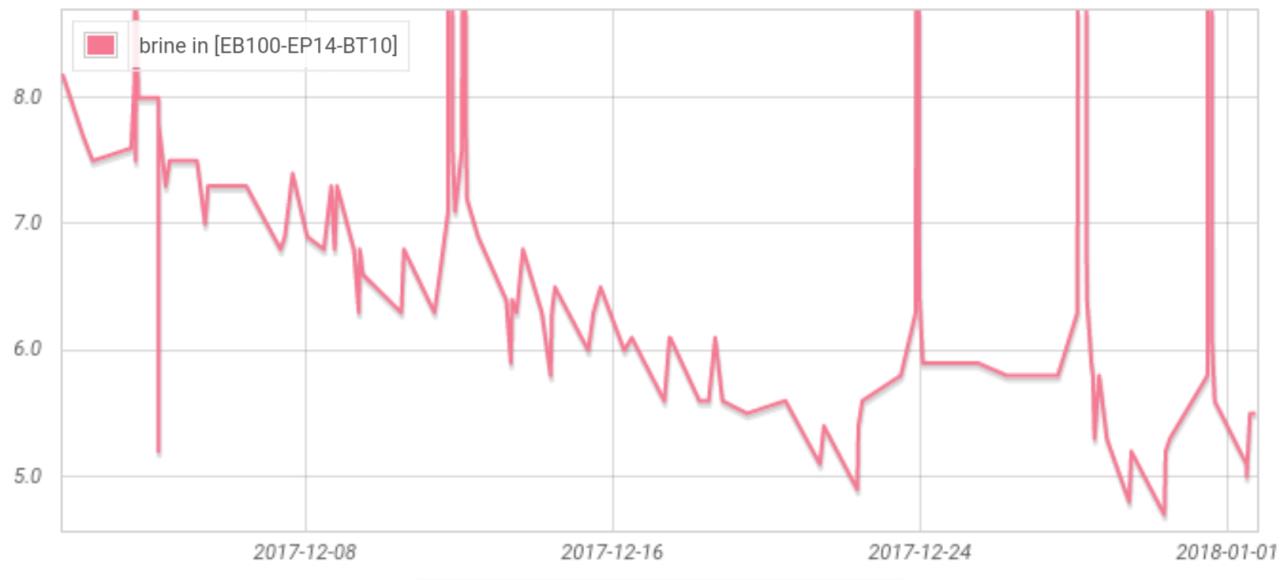

soletemps von 8-5, wobei sich ~5,5 bis jetzt halten, sobald der verdichter auf min last geht..


2018/20180101117511.png


2018/20180101229925.png


1
  •  Becker
1.1.2018  (#1023)

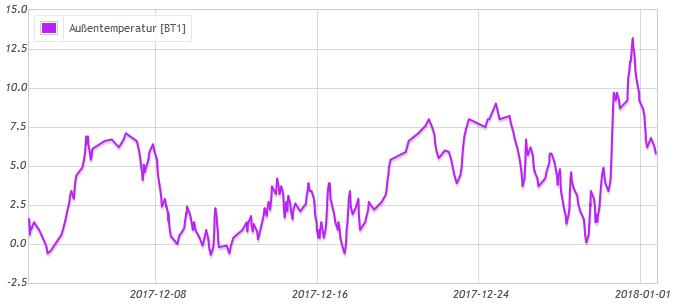

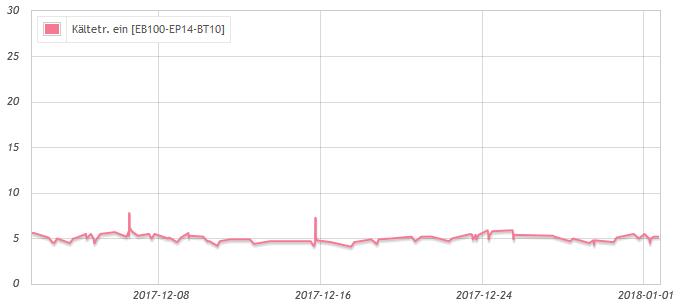

Dito


2018/20180101523869.png


2018/20180101398249.png


2018/20180101760601.png


1
  •  Tschortsch
  •   Bronze-Award
4.1.2018  (#1024)
Gutes Neues euch allen!

1.1.18:  2,6 / -0,7

1
  •  speeeedcat
  •   Gold-Award
5.1.2018  (#1025)
04.01.: +3,2°/0,0°

1
  •  Kleinhirn
  •   Gold-Award
5.1.2018  (#1026)

1,6° /- 1,6°

1
  •  moef
  •   Silber-Award
5.1.2018  (#1027)
wir sollten hier einheitliche Voraussetzungen in Bezug auf Verdichterfrequenz, WQ-Pumpengeschwindigkeit und vielleicht auch - was war in den 24 Stunden davor (wie belastet war der Verdichter).  Meine Sole-Ein Temp schwanken von Standgas und Vollgas um ca. 3°C.


1
  •  23dg
  •   Bronze-Award
5.1.2018  (#1028)
5.1.1:  3,7 / 0,2

1
  •  Kleinhirn
  •   Gold-Award
5.1.2018  (#1029)

zitat..
moef schrieb: Meine Sole-Ein Temp schwanken von Standgas und Vollgas um ca. 3°C.


oder "jahreszeitliche Übersicht WQ ein und aus" dann sind diese Schwankungen ja geglättet...

1
  •  brink
  •   Gold-Award
5.1.2018  (#1030)

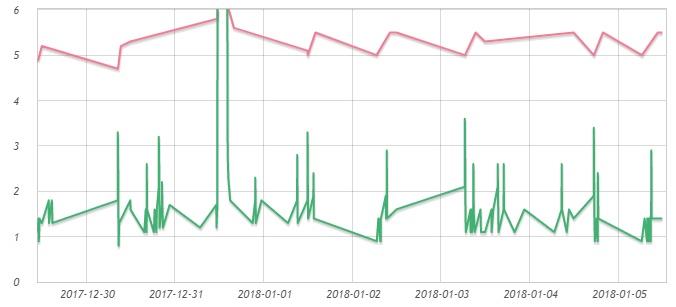

konstant bei ~5,5° / ~20hz heizen und bis zu ~5° / 31hz ww. aber das wetter ab weihnachten ist ja abartig warm..


2018/20180105272768.jpg

1
  •  dyarne
  •   Gold-Award
5.1.2018  (#1031)

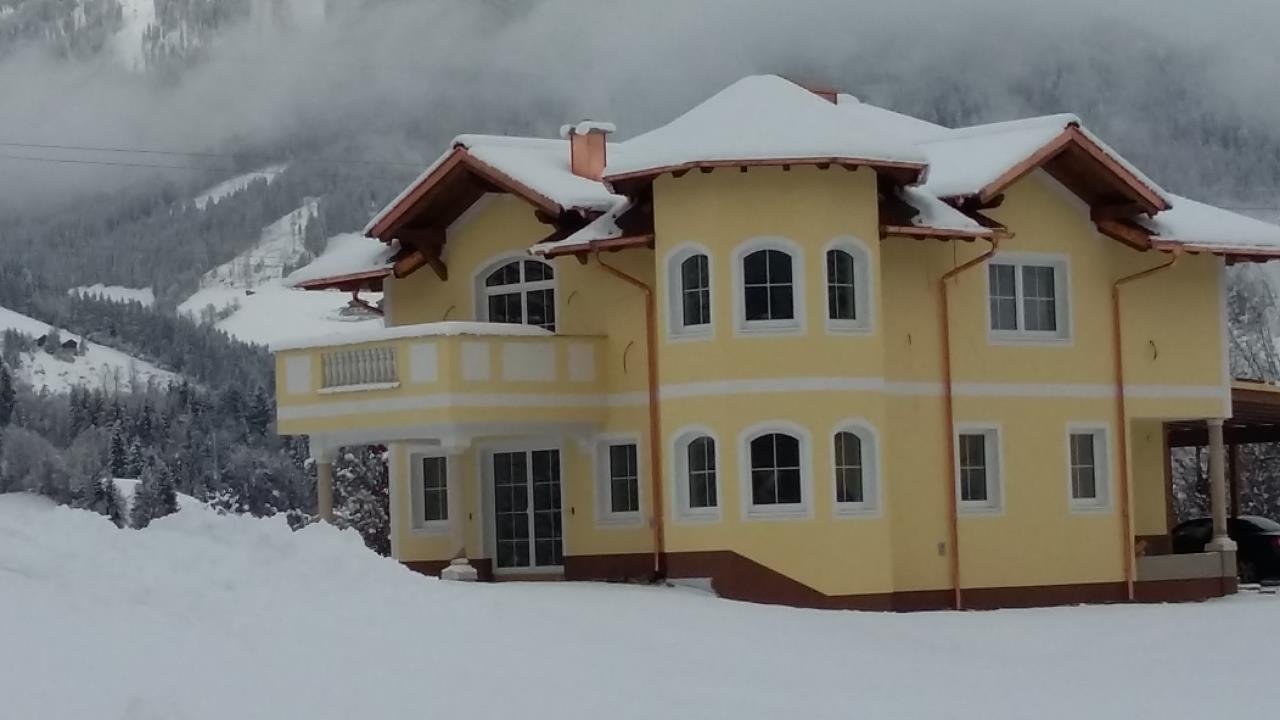

hier zu wintermitte ein 3-monatsrückblick über viele quellen...

manche quellen sind erst frisch in betrieb, manche noch nicht zur gänze überschüttet, viele an neubauten, manche an sanierten altbauten mit heizkörpern und manche ziemlich exponiert ... emoji


2018/20180105588970.jpg

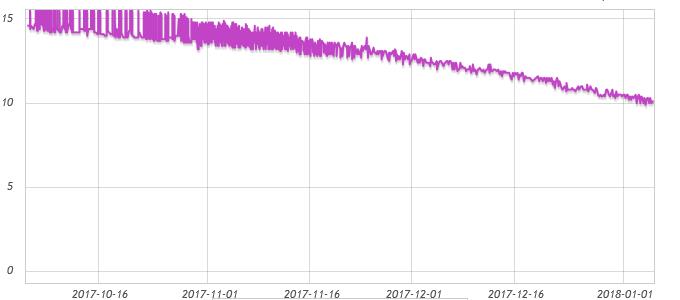

zuerst außer wertung die donauquelle...


2018/20180105244139.png

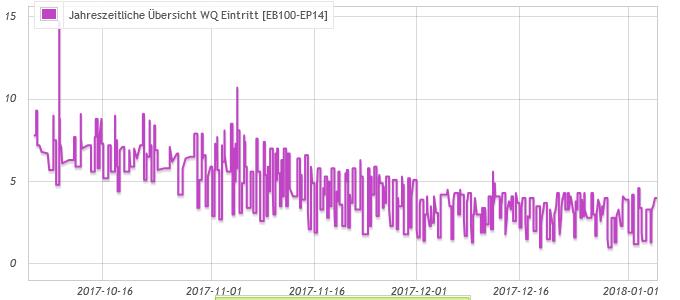

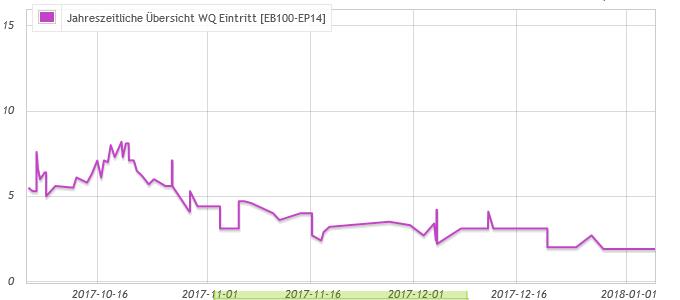

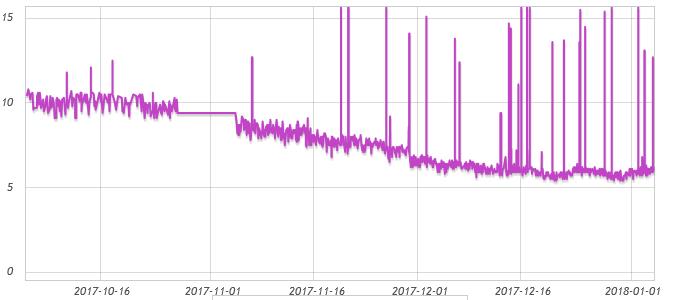

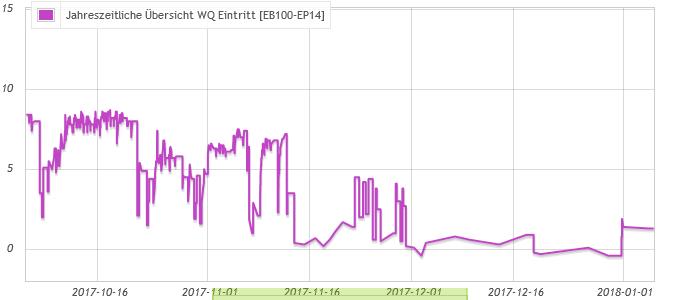

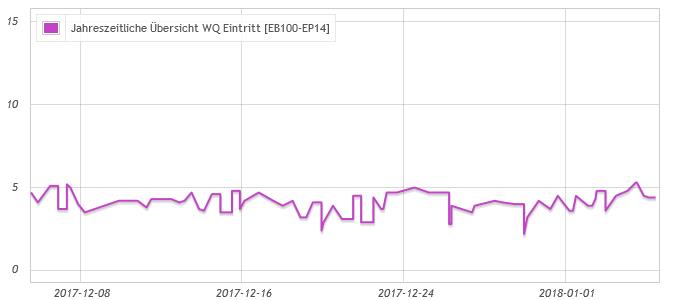

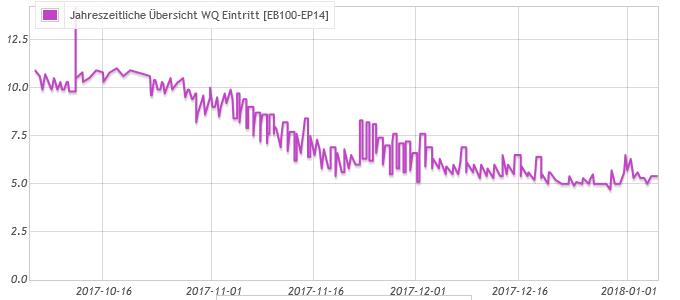

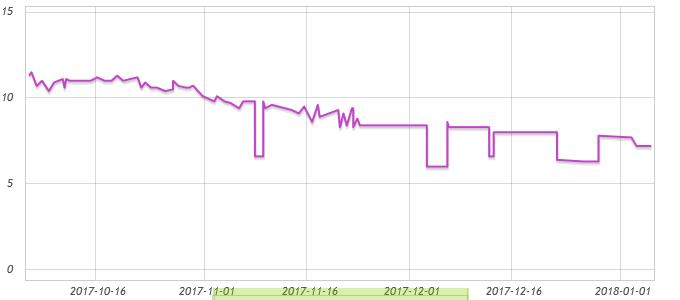

dann die tiefenbohrungen...


2018/20180105403085.png

2018/20180105491912.png

2018/20180105117363.png

2018/20180105449221.png

2018/20180105338976.png

2018/20180105351391.png

2018/20180105586924.png

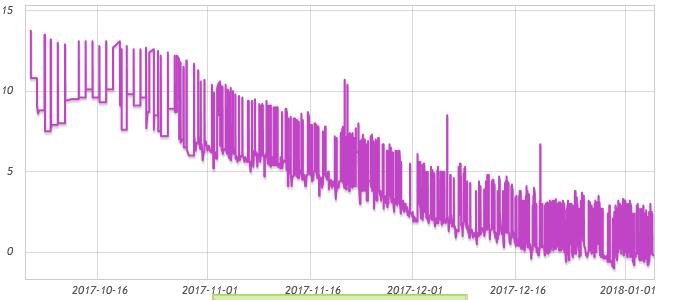

ein klassischer flächenkollektor...


2018/20180105946480.png

1
  •  dyarne
  •   Gold-Award
5.1.2018  (#1032)

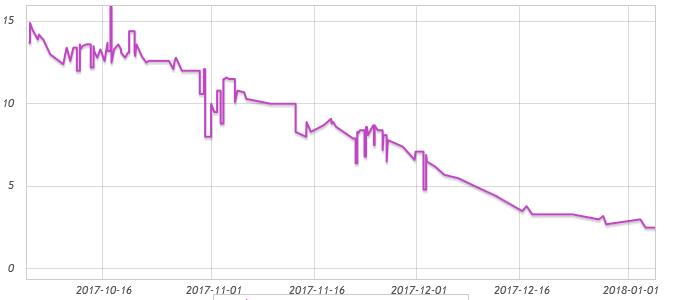

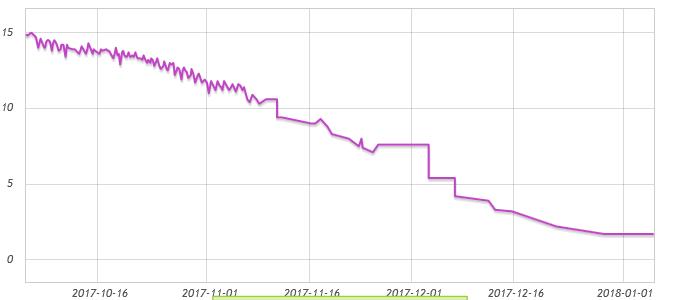

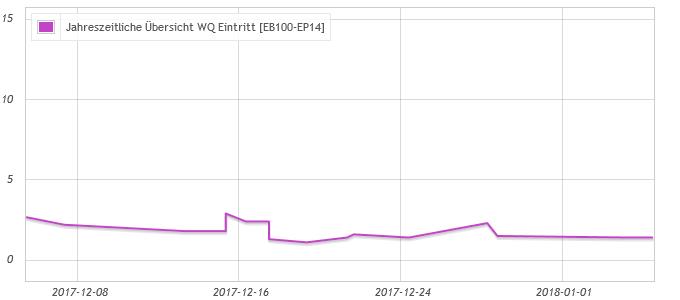

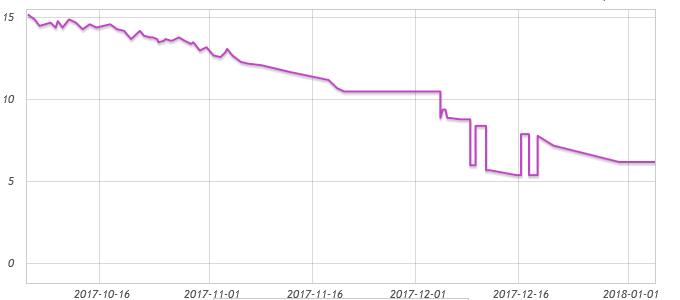

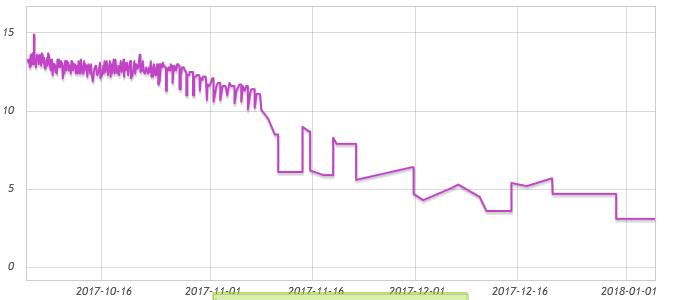

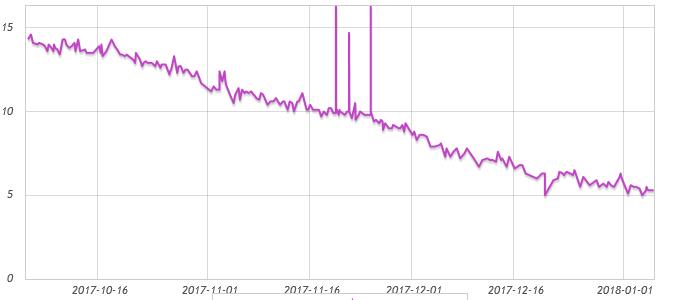

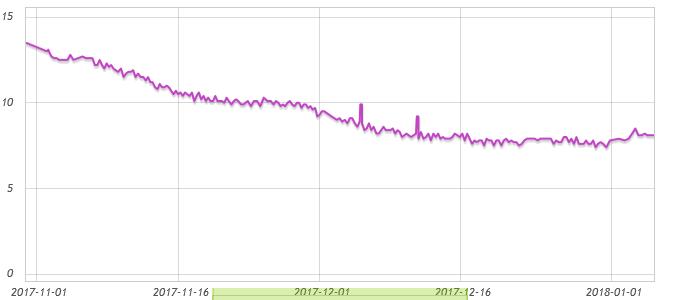

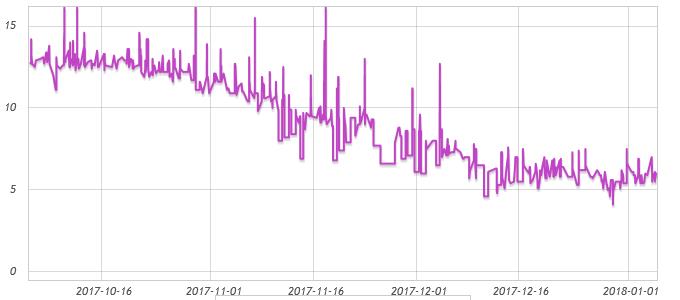

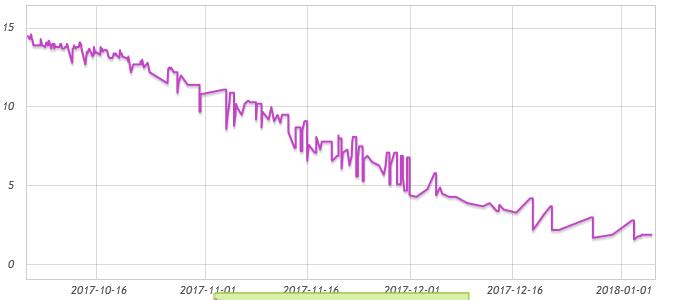

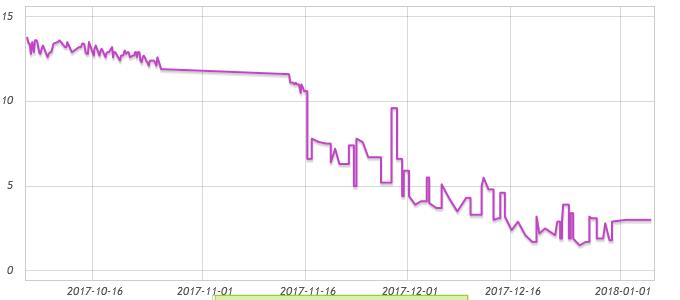

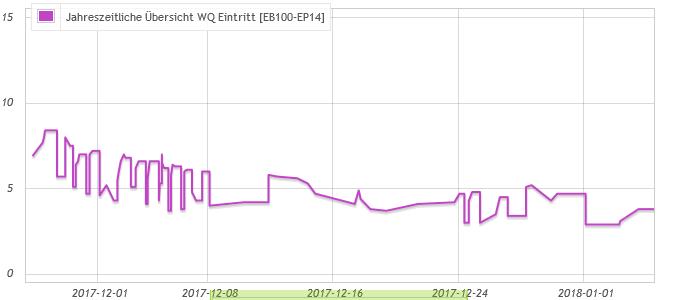

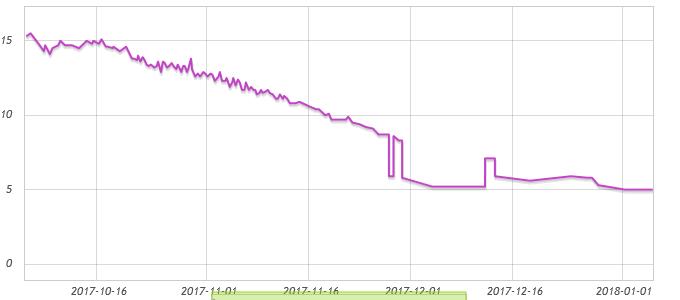

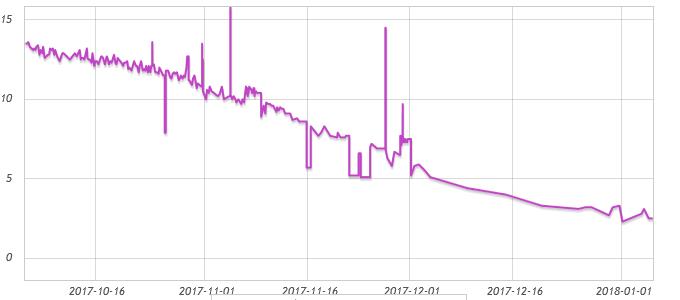

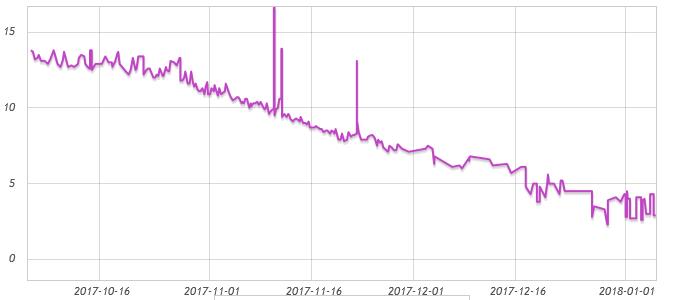

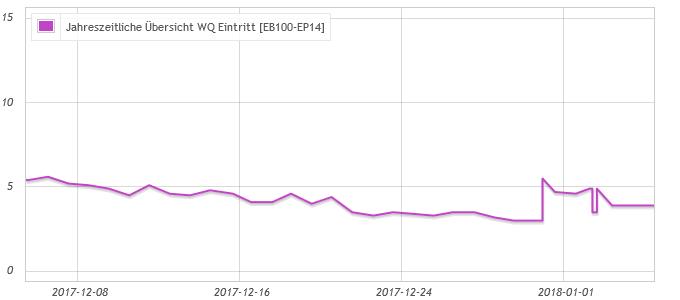

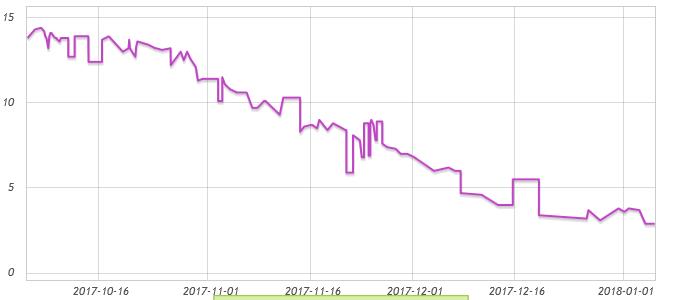

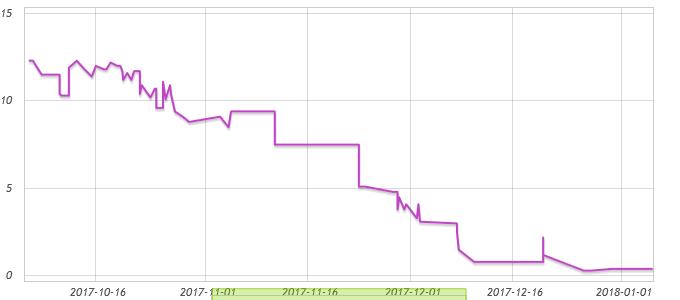

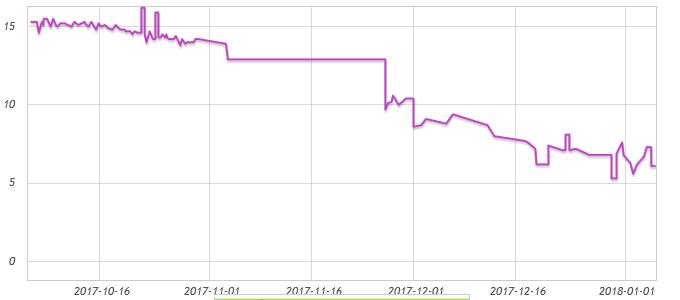

und die RGK RGK [Ringgrabenkollektor]


2018/20180105804420.png

2018/20180105902583.png

2018/20180105864986.png

2018/201801053825.png

2018/20180105493486.png

2018/20180105624133.png

2018/2018010534930.png

2018/20180105444102.png

2018/20180105494906.png

2018/2018010537448.png

2018/20180105593028.png

2018/20180105185554.png

2018/2018010567237.png

2018/20180105497744.png

2018/2018010567269.png

2018/20180105363013.png

2018/20180105273502.png

2018/20180105427021.png



ein bissl schreiben wir gerade die haustechnikgeschichte neu...

8

9
  •  Becker
5.1.2018  (#1033)
Sehr interessant, da liege ich mit meiner TB eigentlich genau im arithmetischen Mittel.

1
  •  speeeedcat
  •   Gold-Award
5.1.2018  (#1034)
Da gefällt mir die Sole-Temperatur, geliefert von meinem Flach-Kolli, aber auch ganz gut ;)

1
  •  Kleinhirn
  •   Gold-Award
5.1.2018  (#1035)
Hattet ihr einen Wintereinbruch auf der Insel? emoji
Danke aber jedenfalls für die Übersicht!!

1
  •  Becker
5.1.2018  (#1036)

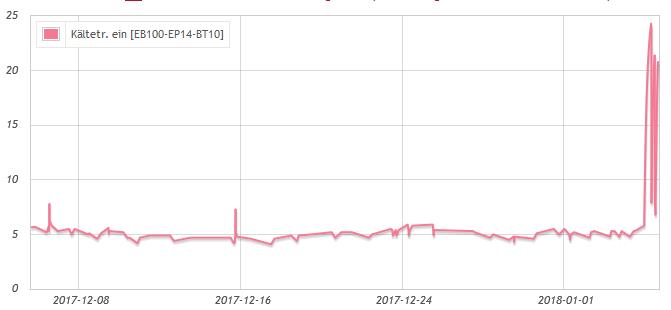

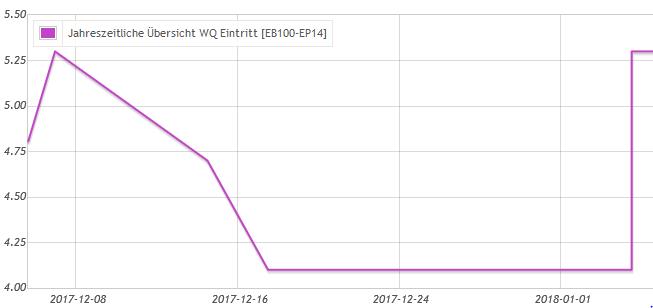

Wo ist der Unterschied zwischen WQ Eintritt und KT Eintritt ?
Check ich nicht. Hatte eigentlich die letzten Wochen immer über 5,0°C außer bei WW WW [Warmwasser].


2018/2018010573523.png

2018/2018010532208.png
merkwürdige Sprünge

1
  •  Christiano
  •   Bronze-Award
5.1.2018  (#1037)
Hallo Arne,

finde solche Darstellungen sehr gut, denn man kann hier schon etwas erkennen, die Temp. geht lamgsam nach unten und dennoch die meisten einiges im Plusbereich.
Unser RGK RGK [Ringgrabenkollektor] hat momentan 3,8°C Eingang, Ausgang nach benötigter Last, bei WW WW [Warmwasser] Bereitung unter 0° und beim Heizen im Plusbereich.
Der Flachkollektor hat tendeziell etwas tiefere Temperaturen,  aber dieser hat auch noch genügend Reserve wegen dem möglichen latenten Energieentzug.
Ist hier eine On/Off WPWP [Wärmepumpe] angeschlossen?
Bei den RGK RGK [Ringgrabenkollektor] dürften die Temperaturspünge nach unten jeweils ein schneller Außentemperatursturz gewesen sein. Einige weisen auch einen sehr gleichmäßigen Verlauf, hier dürften die Häuser einen relativ geringen spezifischen Energiebdarf benötigen.


Für mich hier erkennbar, die Berechnungen und Auslegung funktioniert sehr gut. Die relativ hohen Sole-Eingangstemp. dürften im wesentlichen am dem milden Winter liegen.

Wolfgang

1
  •  moef
  •   Silber-Award
5.1.2018  (#1038)

zitat..
Becker schrieb: Wo ist der Unterschied zwischen WQ Eintritt und KT Eintritt ?


gute Frage

1
  •  brink
  •   Gold-Award
5.1.2018  (#1039)

zitat..
Becker schrieb: Wo ist der Unterschied zwischen WQ Eintritt und KT Eintritt ?


keinen.. wärmequelle und kälteträger ist identisch.
die saisonale berechnung ist sub-optimal - die funktioniert ganz gut für on/off maschinen, aber nicht gut bei ewig laufenden modulierenden maschinen.

1
  •  gegl0
6.1.2018  (#1040)
Ich poste meine Temperaturen jetzt auch mal ...

ich werde zwar keine Soletemperaturenweltrekorde aufstellen, aber ich hoffe, wir kommen über den Winter:

Beide Werte nach heutigem Brauchwassertakt (36° Ein/40° Aus)
Sole EIN: 0°
Sole AUS: -3,1°

Obwohl ich über einen Messi-Speicher (KNV) die Wärmepumpe (1155-12) mit einem Holzofen kopple (ich weiß, ganz böse :), komm ich bisher auf einen COP Wert von 5,73 (den Strom für die Pumpen und Steuerungen hab ich schon berücksichtigt). Die Anlage läuft seit dem 13.11.2017.
So far, so good :).

1
  •  dyarne
  •   Gold-Award
7.1.2018  (#1041)

zitat..
Kleinhirn schrieb: Hattet ihr einen Wintereinbruch auf der Insel?


wie immer schnee und schwimmen dank der topografie eine stunde auseinander... emoji
