Servus,
ich betreibe seit einigen Jahren eine Sole-WPWP [Wärmepumpe] mit Flächenkollektor. Funktioniert bisher ohne größere Probleme. Bin seit einiger Zeit am rumprobieren und frage mich schon lange warum meine dicke Sole-Pumpe (Stratos 30/1-8) eigentlich auf Vollgas laufen muss, damit sich seine Spreizung von ca. 3,5K einstellt. Kollektor besteht aus 4 x 200m 32er Rohr wodurch sich ein Druckverlust für den Kollektor von um die 270mBar ergeben sollte (bei definierten Bedingungen). Aber der Gesamtdruckverlust erscheint mir ein bisserl zu hoch für diese Pumpe?
Nun ist mir der Soleverteiler aufgefallen - dieser könnte in falscher Flussrichtung eingebaut worden sein - Verteiler "Vorlauf" geht zu WPWP [Wärmepumpe]-Ein?? Wie ist eure Meinung dazu? Danke!


2022/20220903802155.jpg">
Verteiler"Rücklauf
2022/20220903133341.jpg
Verteiler "Vorlauf"

2022/20220903360636.jpg
WPWP [Wärmepumpe] Sole Ein/Aus

2022/2022090356730.jpg


2022/20220903505125.jpg

  •  Quitte
7.9.2022  (#21)

zitat..
berhan schrieb: Ohne Angabe des Rohrquerschnitts und des Volumenstroms unmöglich zu sagen.

Mit diesen Angaben hab ich gerechnet:


2022/20220907378728.jpg




1
  •  taliesin
  •   Gold-Award
7.9.2022  (#22)

zitat..
berhan schrieb: Volumenstroms

zitat..
Quitte schrieb: halt mal 3000l/h Volumenstrom notwendig

Ah im Bild steht es jetzt auch noch.

Bei einer Druckhöhe von 7m, kann es sein, dass 2 serielle Pumpen effizienter arbeiten. Das könnte man überprüfen, ich hab's nicht getan. Ahja und Wellrohre haben böse Widerstandsbeiwerte ... https://siepmann-schlauch.de/wp-content/uploads/2020/02/Druckverlust-Tabelle.pdf

2
  •  Quitte
7.9.2022  (#23)

zitat..
taliesin schrieb: Ahja und Wellrohre haben böse

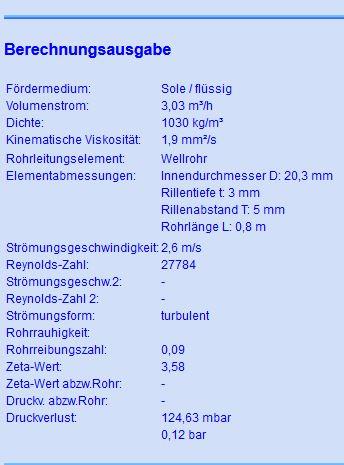

Ich hab nochmal nachgemessen - sind sogar ca. 80cm Wellrohr DN25. Nun die Berechnung für ein gerades Rohr (ist ja bei mir auch noch gebogen zu einem 90° Winkel):


2022/20220907426286.jpg

Unglaublich- 125mBar Druckverlust für 80cm Wellrohr...




1
  •  cacer
  •   Gold-Award
7.9.2022  (#24)

zitat..
Quitte schrieb: ich hab einige Beiträge von Usern gelesen, bei denen die Solepumpe um die 20W verbraucht und das bei RGK RGK [Ringgrabenkollektor] typischen Längen von 300m

nicht vergleichbar!
die neueren, modulierenden maschinen laufen oft um 2-3kW thermischer leistung, haben sehr effiziente pumpen und müssen dafür halt nur wenig sole im kreis pumpen.

tauscht du deine 13kw on/off gegen eine 3-12kw mit interner solepumpe, wirst du vermutlich in ähnliche regionen kommen.

außer, deine durchflussmesser begrenzen sehr stark oder laufen rückwärts (mit erhöhtem druckverlust).
das MAG hat damit nichts zu tun. so lange das funktioniert und richtig eingestellt ist, wird es seine aufgabe erfüllen.

trotzdem kann es natürlich sein, daß da engstellen bestehen und unnötiger druckverlust und damit erhöhter pumpenstrom vorhanden ist.

seh ich auf den bildern nicht.
gibts da auf dem weg zur WPWP [Wärmepumpe] noch etliche 90grad winkel oder andere einbauten oder so?

edit: das wellrohr hab ich grad erst gelesen ;)

1
  •  berhan
  •   Gold-Award
8.9.2022  (#25)

zitat..
Quitte schrieb: Unglaublich- 125mBar Druckverlust für 80cm Wellrohr...

Naja, wer durch ein 20er Rohr 50 l/min durchdrückt, darf sich nicht wundern. Ich würde die Teile ersetzen.


1
  •  dyarne
  •   Gold-Award
8.9.2022  (#26)

zitat..
Quitte schrieb: Wellrohr DN25...

zitat..
cacer schrieb: edit: das wellrohr hab ich grad erst gelesen ;)

bei 3.000 l/h

wow... emoji
das wäre nichtmal bei einem viertel deiner leistung passend...

problem erkannt gefahr gebannt...

-> gelöst ... emoji


1
  •  Quitte
8.9.2022  (#27)

zitat..
dyarne schrieb: -> gelöst ...

So sehe ich das auch - das Wellrohr wird getauscht und gut is - alles andere ist zu aufwendig...
Naja - der Meister hat's damals persönlich eingebaut - so ist es halt...

Bin jedenfalls begeistert über die über die gewonnenen Erkenntnisse in Sachen Druckverlust und weshalb die Solepumpe auf Anschlag laufen muss...




1
  •  taliesin
  •   Gold-Award
8.9.2022  (#28)

zitat..
Quitte schrieb: der Meister hat's damals persönlich eingebaut

Hat 'mein' Installateur beim Sonnenkollektor auch gemacht ... 25m DN20 aber nur bei 300kg/h, trotzdem ein Mist.

Wie eh schon öfter erwähnt, einer der Gründe warum ich ein gestörtes Verhältnis zu der Zunft habe ...


1
