Von 2 x duplex Tiefenbohrung bis KNV 1155

In diesem Faden würde ich gerne die Anbindung der Tiefenbohrung bis zur KNV 1155 besprechen.

Wie es zur 2 x 99 m duplex kam:

Hatten einen von KNV empfohlenen Installateur. Der hat eine Heizlastberechnung bei Holter machen lassen. Da sind ca. 10 kW heraus gekommen. Holter hat gesagt, die KWL KWL [Kontrollierte Wohnraumlüftung] wird nicht berücksichtigt. Der Geologe hat gesagt, tiefer bohren als 100 m machen viele Firmen nicht und im Untergrund sind viele Bruchzonen. Also hat er 2 x 95 mit laminarer ausgelegt und keine passive Kühlung berücksichtigt weil es keine Kühllastberechnung gegeben hat. Weil es sowieso schon laminar war wollte ich aus Redundanzgründen lieber duplex haben. Der Tiefenbohrer hat statt 2x95 gleich zweimal auf 99 gebohrt.

Also gut.

Wie macht man die Verlegung der Tiefenbohrungsrohre im Erdreich am besten?

1) kein 90 Grad Knie von senkrecht auf waagerecht bei der Bohrung. Tiefer graben und Rohre in einem Viertelkreis umlegen.
2) warme und kalte Seite trennen - wie genau (Vermeidung Gegenstrom-Wärmetauscher-Effekt)? (eine Anbindeleitung ist ca. 9 m)
    2.1) Anbindeleitungen liegen nebeneinander aber mit Abstand im Sandbett
    2.2) Anbindeleitungen liegen nebeneinander aber mit XPS voneinander trennen
    2.3) Anbindeleitungen liegen übereinander mit XPS voneinander trennen
    2.4) alles wurscht

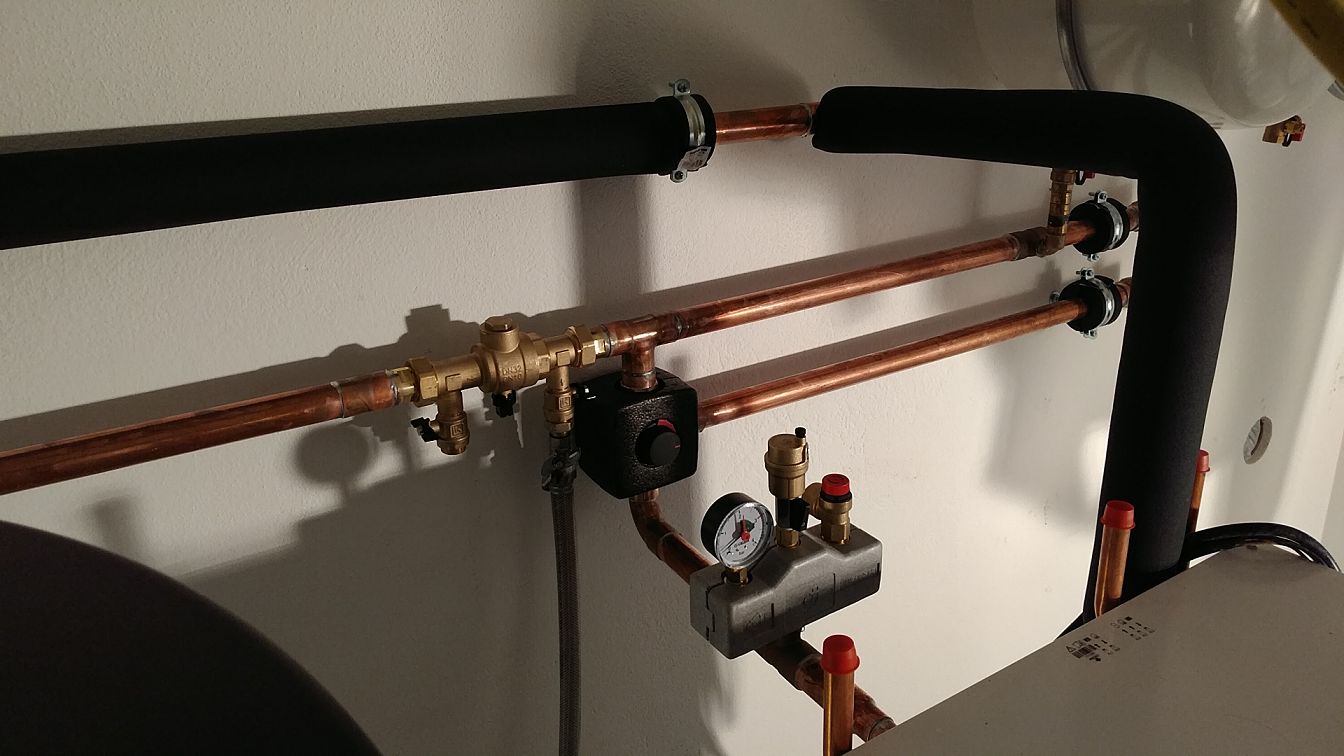

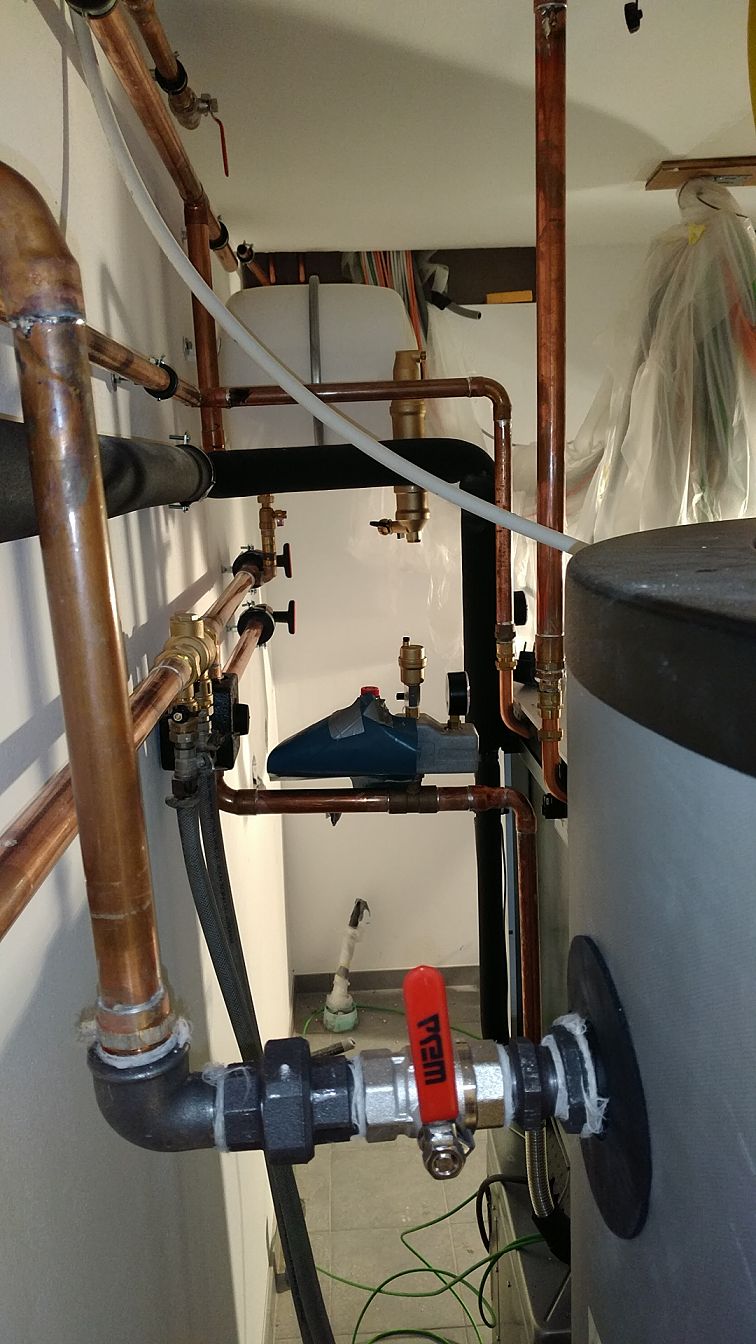

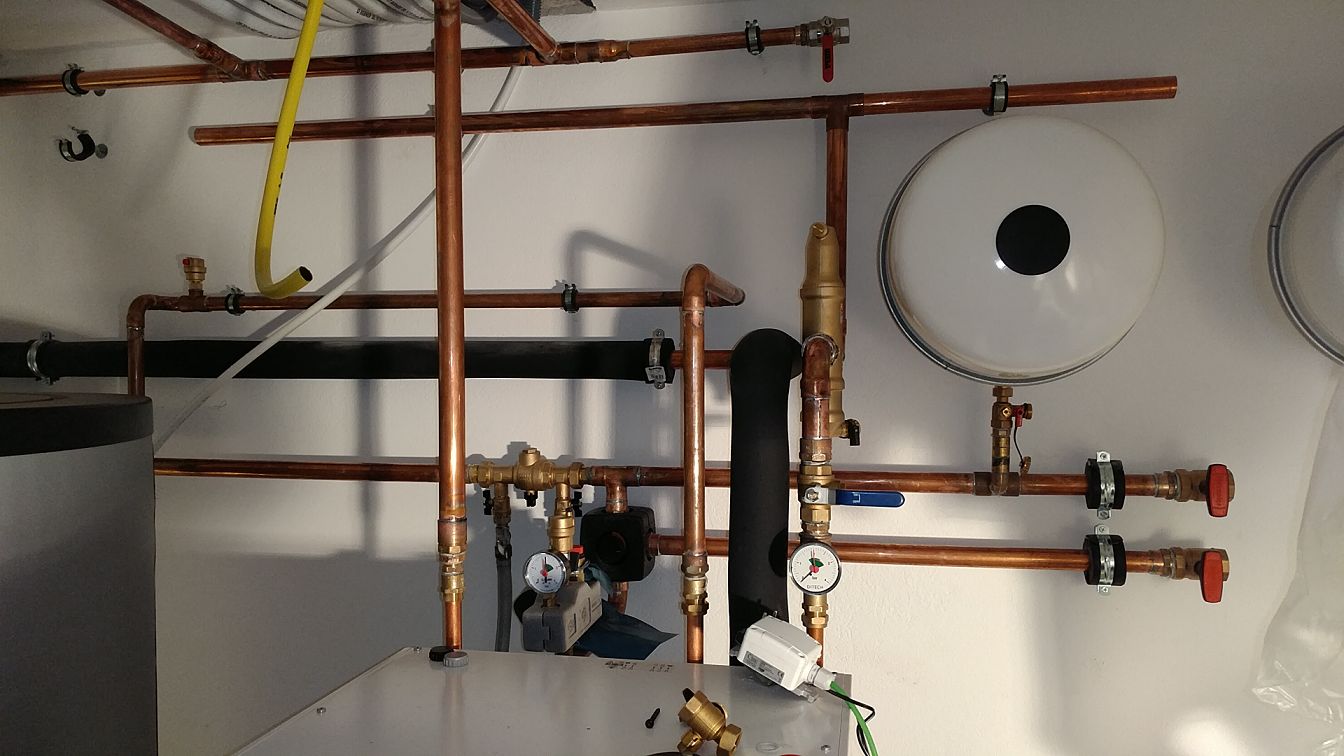

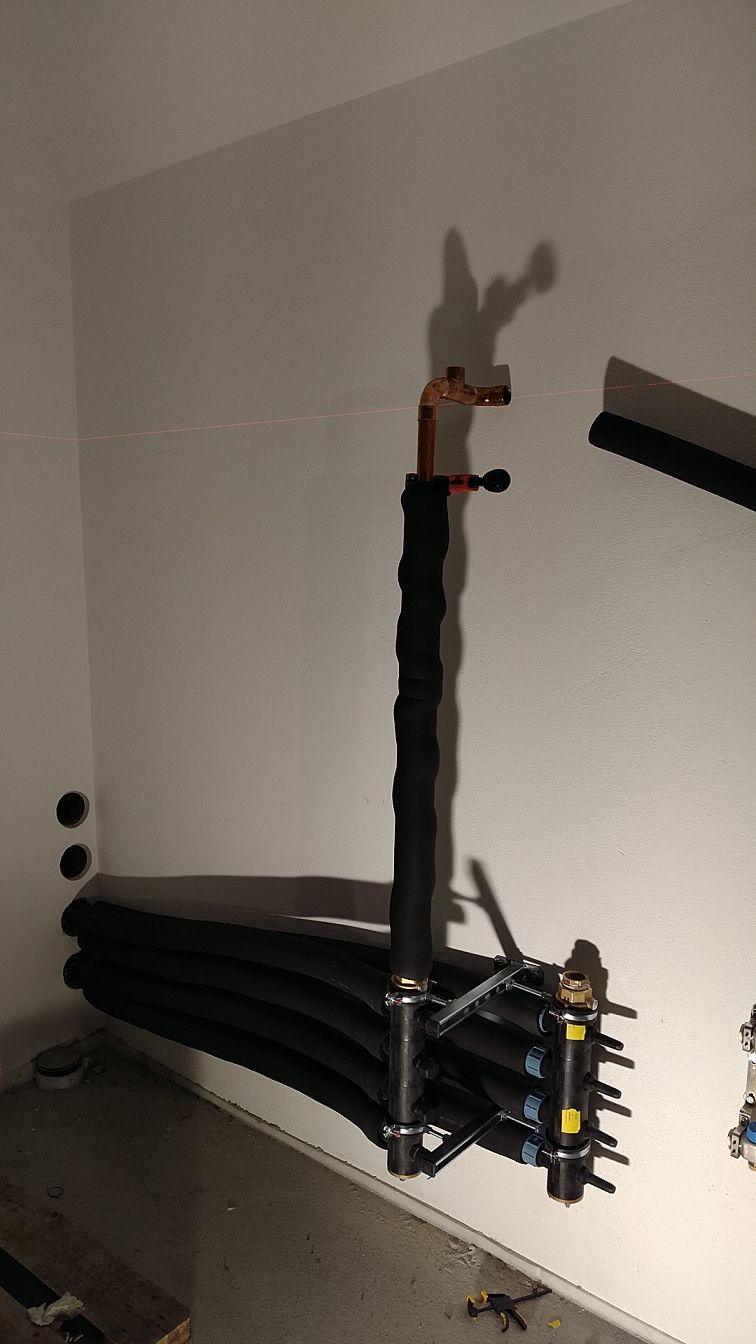

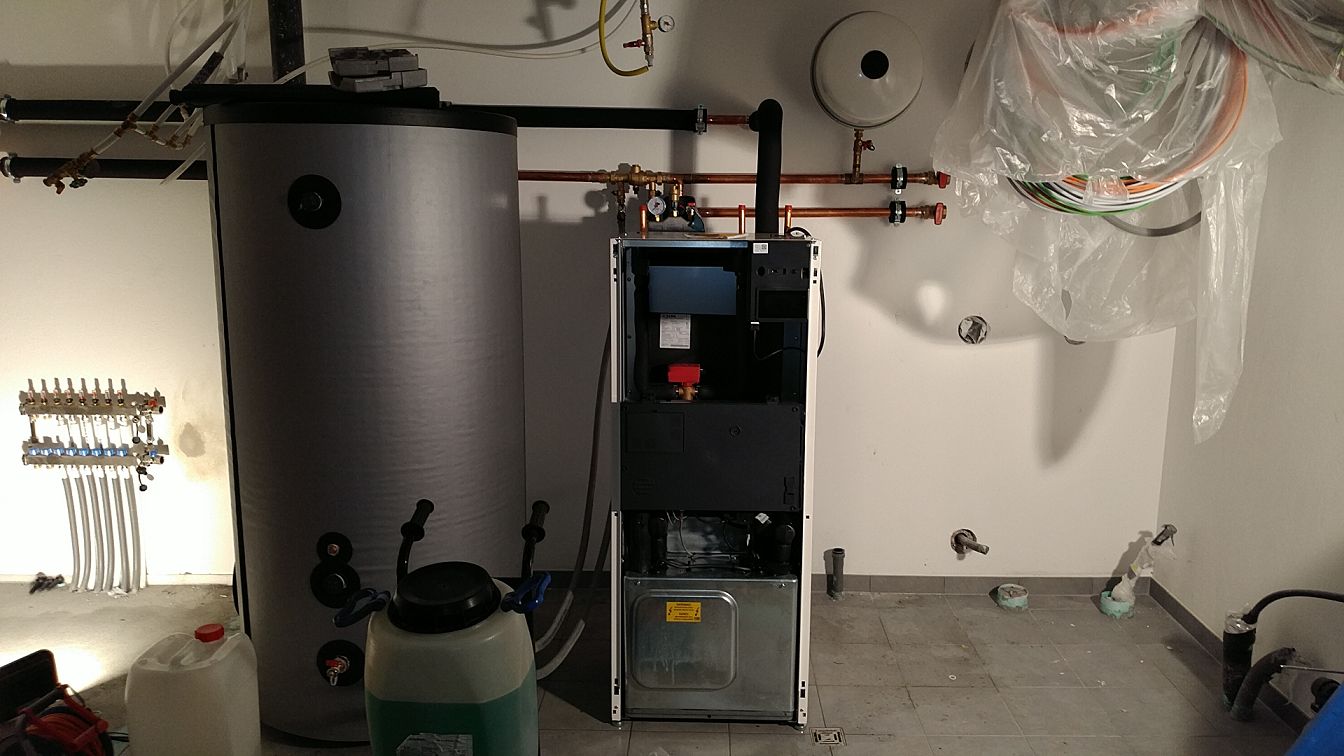

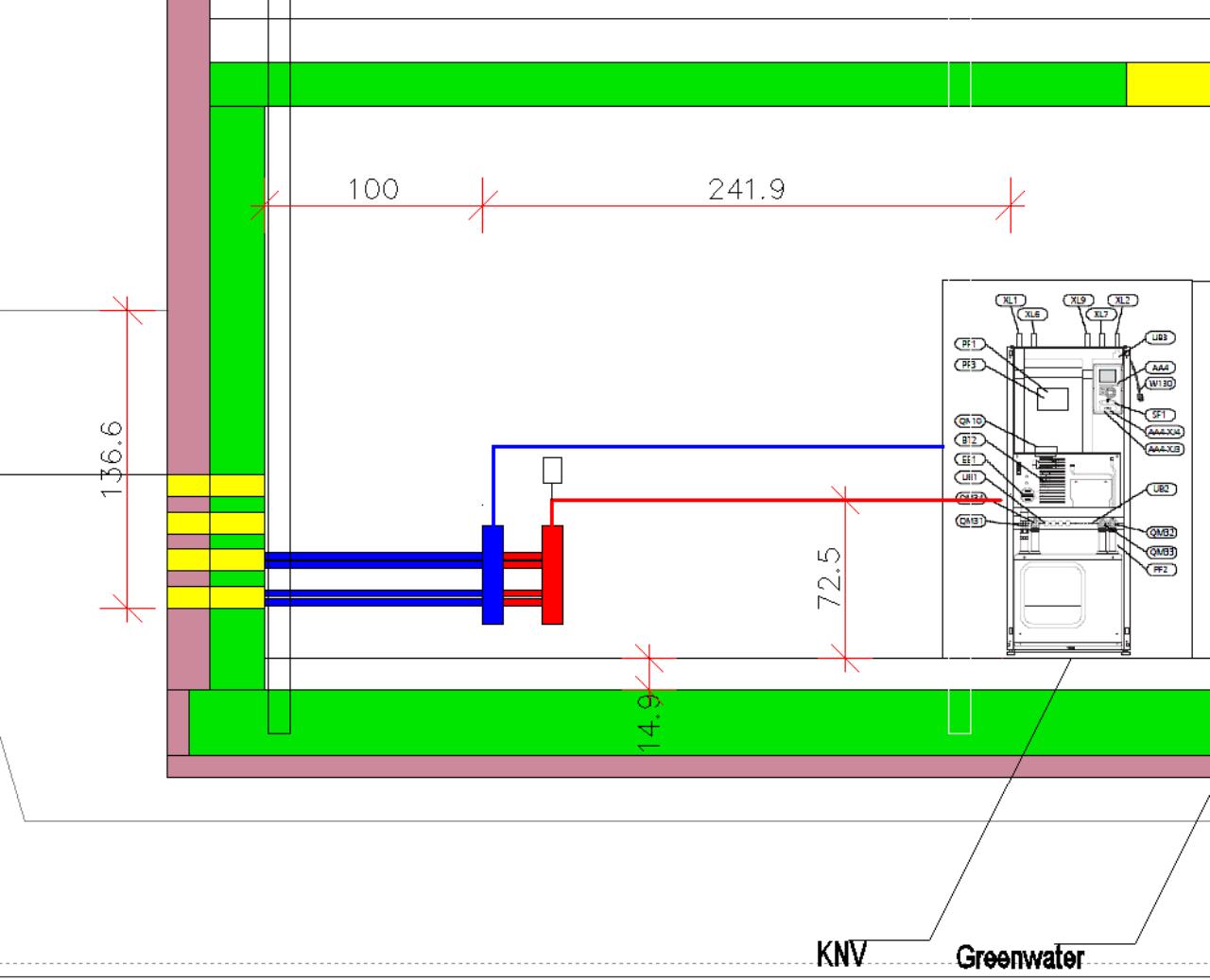

Der Plan im Technikraum sieht derzeit so aus:


Geht das so oder sollte ich die KNV von oben mit Sole anfahren? Man kann die Anschlüsse bei der KNV ja umlegen aber geht das auch mit beiden in die gleiche Richtung?

Als RDS werde ich diese nehmen:

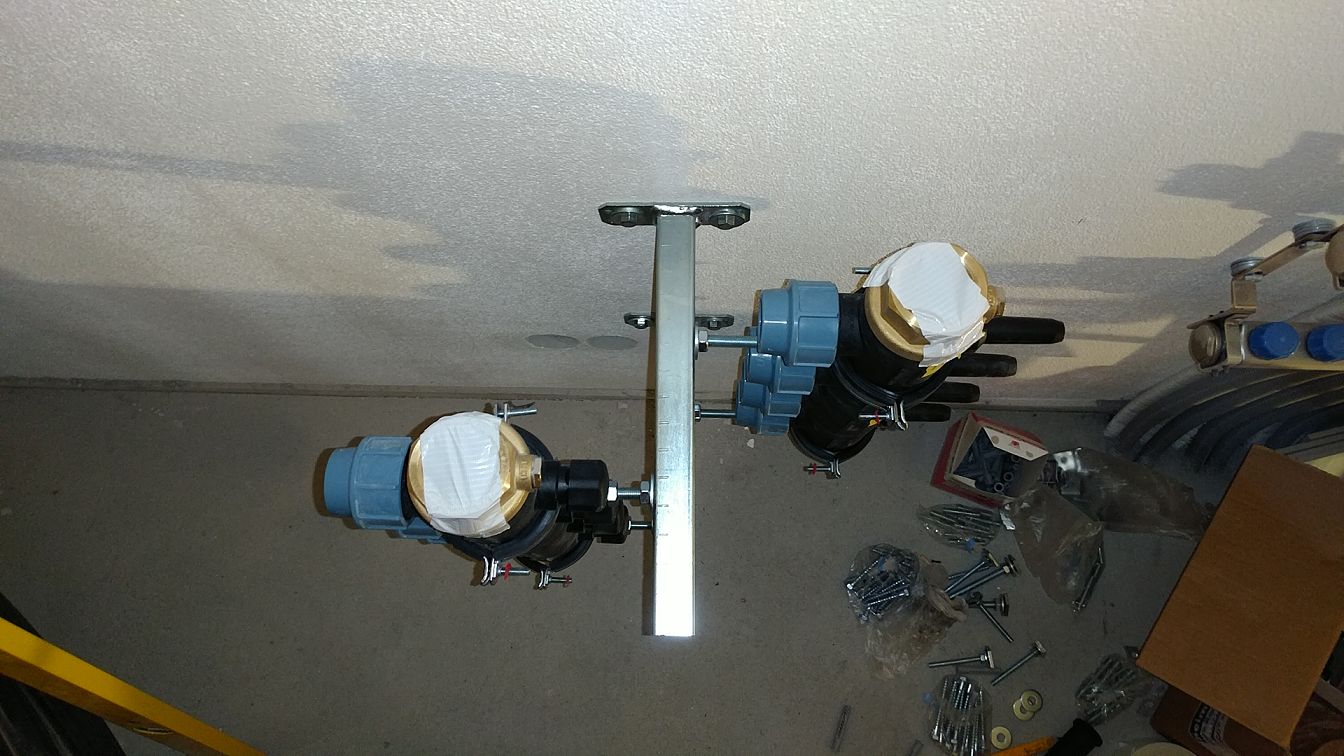

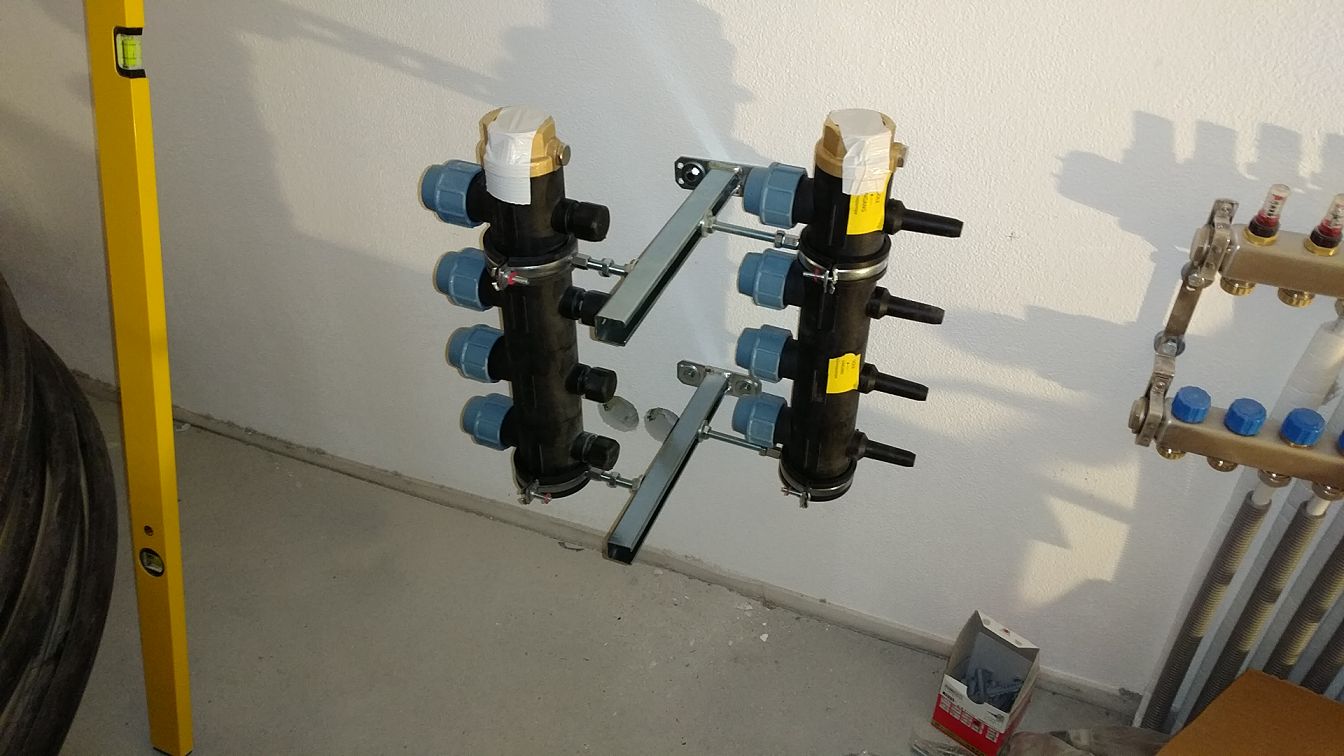

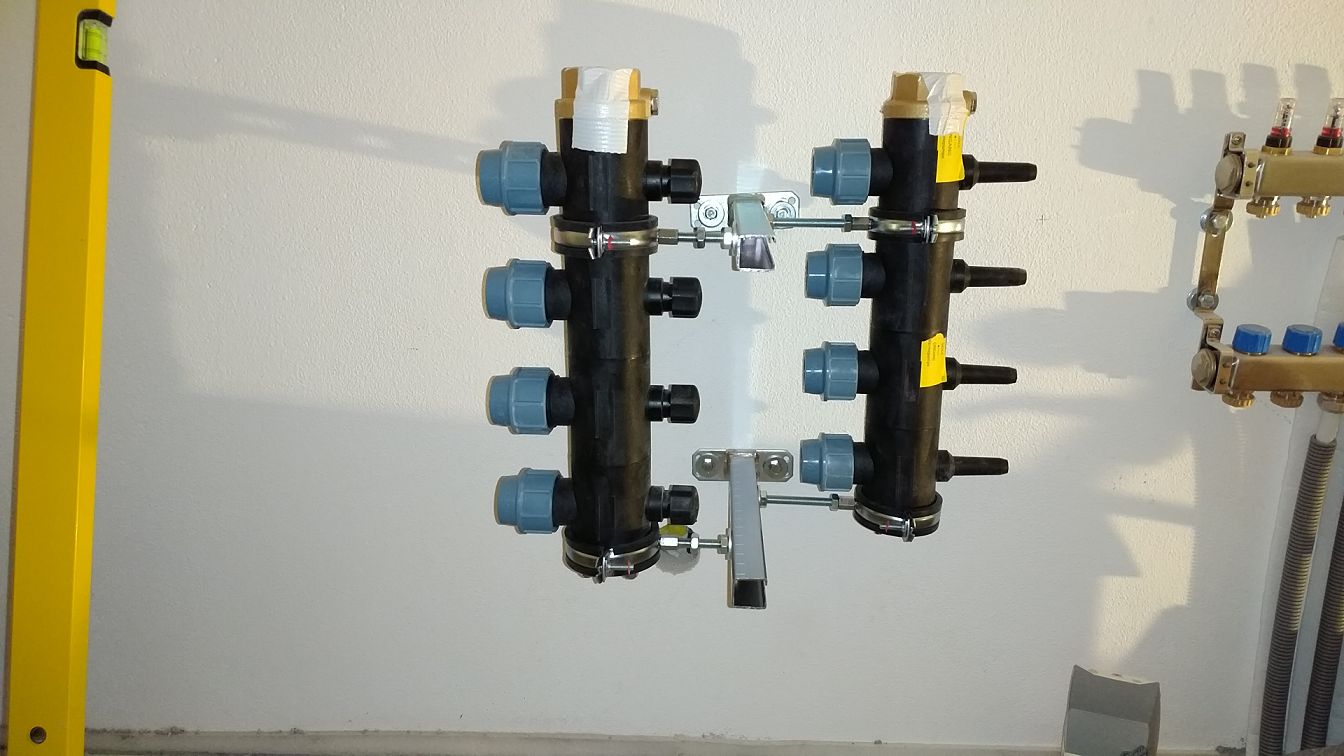

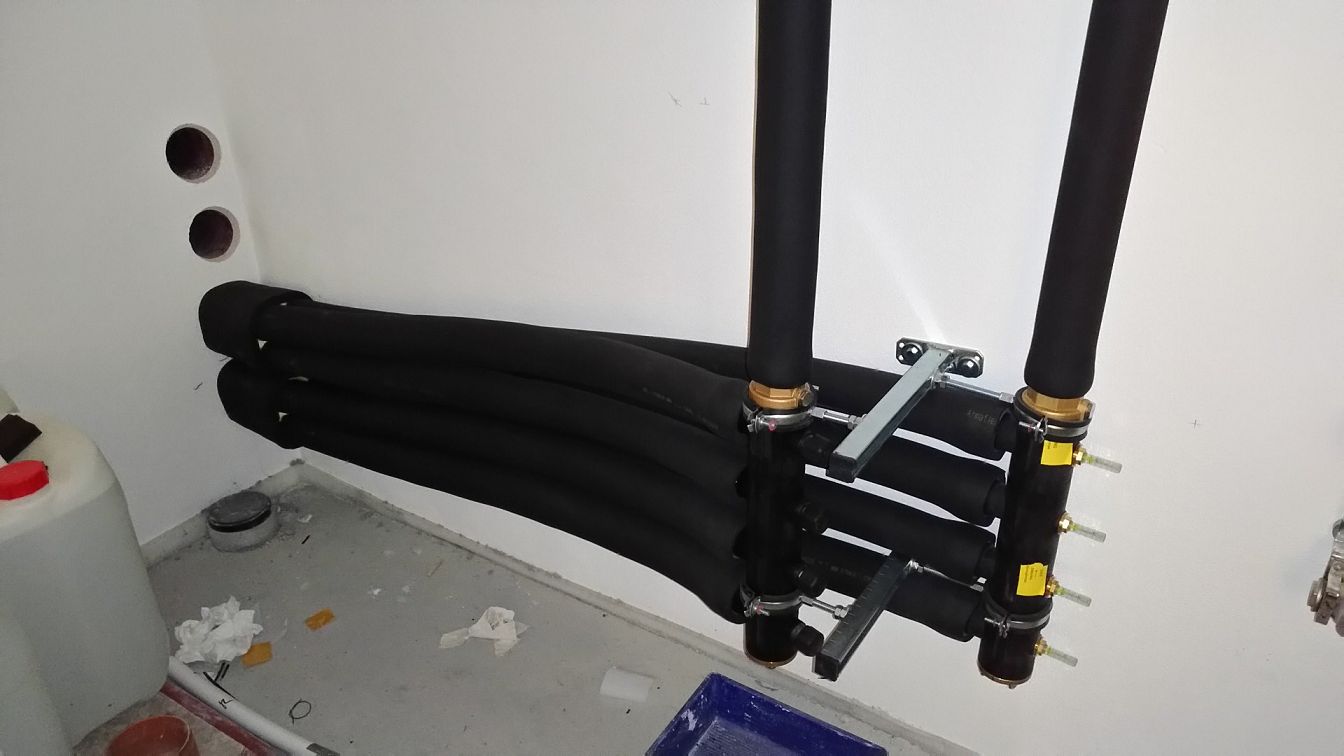

3) welcher 4-fach Verteiler ist preislich OK und hab ihr verwendet?
 3.1) einregulieren könnte ich auch mit Pyrometer machen, wie arne.
