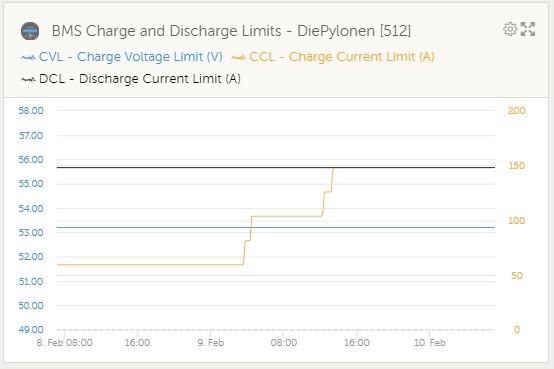

genau, die pylonen geben irgendwo unter 90% soc in groben schritten mehr ladeleistung frei. hier 4 us3000c quasi im leerlauf:  |
||
|
||

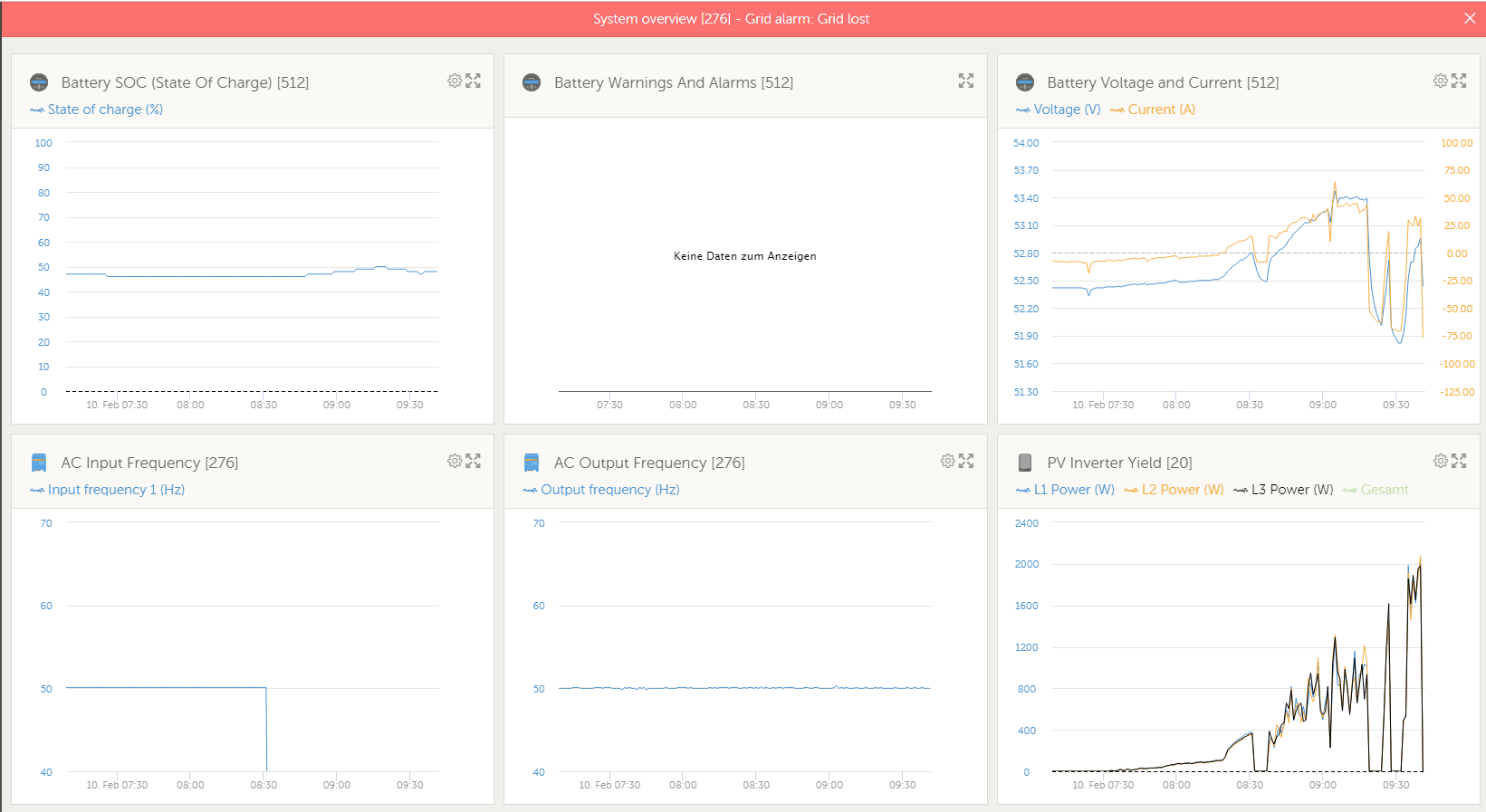

Mein Bruder hat grad einen Stromausfall simuliert und wir beobachten jetzt das Verhalten des Solaredge-Wechselrichter am Victron Notstrom-Ausgang:  Aus irgendeinem Grund schaltet der sich regelmäßig aus und wieder ein - wir können aber keinen Grund für dieses Verhalten finden. Die Frequenz scheint relativ stabil zu sein - der Akku ist halb voll und die Verbraucher sind auch halbwegs moderat. Hat irgendjemand eine Idee ? |
||
|
||
|
bei uns hat das letzten funktioniert. Aber hatten das auch nicht so lange laufen. Das Frequenz-Shift Verhalten muss ich auch noch testen. Läuft der bei euch nun im APS-Mode? Sieht man im SE-Status, wenn bei Land nicht mehr "Österreich" sondern "APS" steht. Ansonsten, wegen der Frequenz hätts ihn mal zumindest nicht rausschmeißen sollen 🤔 Ist der SE-Smartmeter noch gleichzeitig dran? Vielleicht pfuscht das rein, wenn der sagt Netz ist eigentlich da, aber Victron sein eigenes Netz macht?! |
||
|
||
|

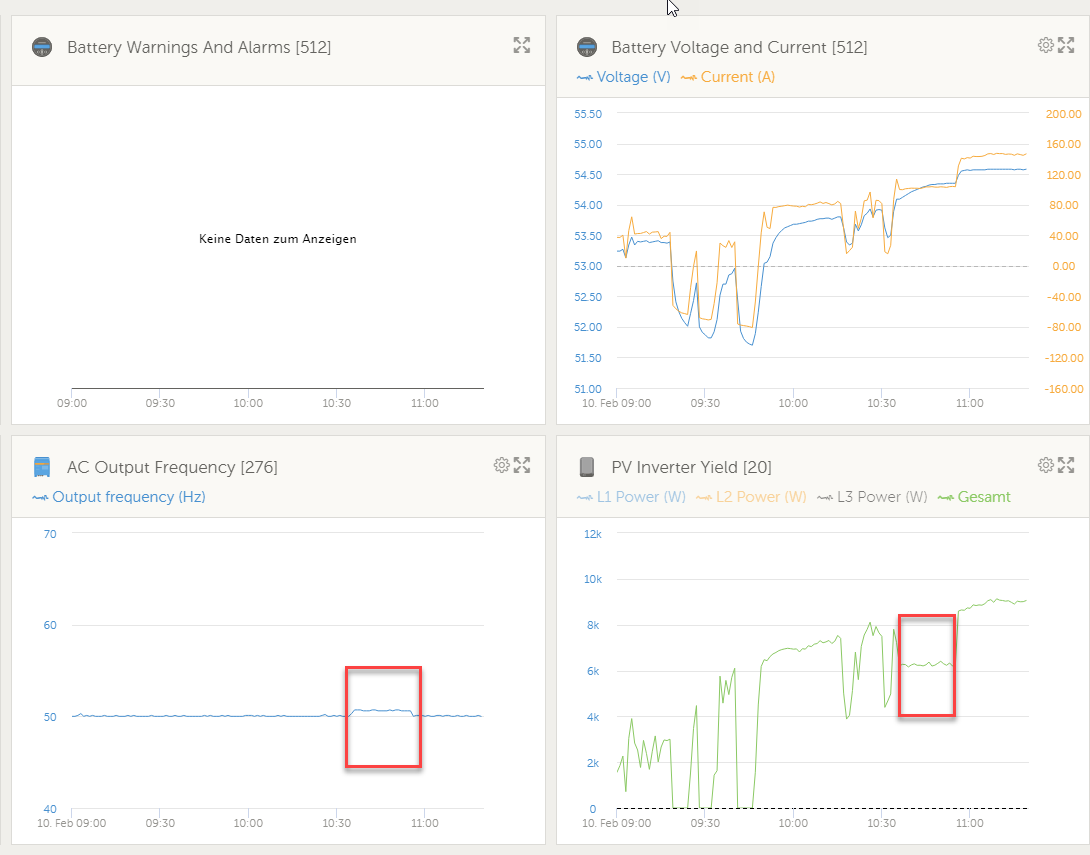

es dürfte sich jetzt beruhigt haben - aktuell läuft er seit 1,5 Stunden durch man sieht auch genau wie der Victron die Frequenz erhöht hat (roter Balken) als die erlaubten 100A zum Akku hin erreicht waren wir haben das jetzt mal auf 200A angehoben - derzeit lädt er mit 150A, mehr kommt ned vom Dach  APS muss ich mir vor Ort anschaun, der WR WR [Wechselrichter] hat kein Display |
||
|
||
|
Eine Frage, verwendet wer von euch das Venus OS Large am Cerbo? Und macht eventuell schon wer damit auch kleine automatisierungen per Node-Red da drauf? Ich überlege mir die Steuerung direkt da drauf zu setzen, und nicht wie gehabt per MQTT im fast sekunden intervall. Sondern dann einfach stündlich die vorhersagen und setting die ich will und per Node-Red dann direkt sollten die Werte gerechnet und gesetzt werden |
||
|
||
|
ja ich habs os Large drauf und auch was laufen. Aufpassen Speicher ist begrenzt. Automatisierung noch nicht. Ich schau das ich viel auf meinen Server auf Node red auslagere |
||
|
||
|
Ja ich würde eh das meiste auch ausgelagert lassen. Im Moment brauche ich nur 2 variablen State und Value State: 1 ... "value" Watt ins Netz Speisen 10 ... Den Akku mit halber Leistung vom RS450 laden 20 ... Den Akku mit ganzer Leistung vom RS450 laden 30 .., Den Akku mit "Value" Watt entladen 40 ... Den Akku mit "Value" Watt laden wobei eben State 10, 20, und 30 über den ESSAcPowerSetPoint gesteuert werden "muss" |
||
|
||
|
ja kein thema. kannst auch SOC Steuerung usw drauf laufen lassen. Ich les drauf alle werte aus und schicks in eine influx. Auch Hoymiles Inverter darstellen usw kein problem. Hab auch Dashboards drauf laufen Ansonsten kannst das meiste auch per native mqtt Schnittstelle auf einen andren Node Red Server abfragen. |
||
|
||
|
Hallo uzi10, Am Foto deiner Batterie sind die Zellen mit Federn vorgespannt/verpresst. Kannst du mir sagen welche du verwendet hast? Danke Gerald |
||
|
||
|
je 4 Alcomex Federn wie hier beschrieben: https://www.photovoltaikforum.com/thread/138817-selbstbauakkus-li-ion-besondere-erfahrungen/?postID=2696688#post2696688 https://webshop.alcomex.de/druckfeder-federstahl-o-4-00x25-00x60-50-mm-d3590 |
||
|
||
|

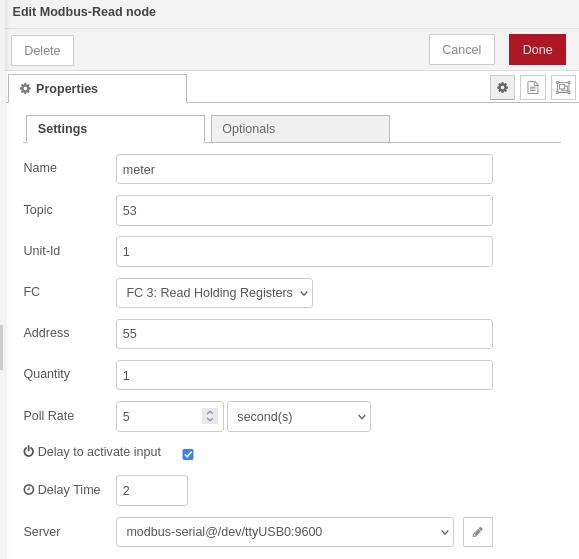

Mein erstes Node-red Projekt. Bin grade am basteln einer Node-red Steuerung zum Elektroheizen meines Warmwasserboilers - wenn genug Strom vom Dach kommt. Dazu möchte ich zum Auslesen des aktuellen Stromflusses einen per RS485 angebundenen Zähler verwenden. Leider bekomme ich in Node-red keine vernünftigen Daten vom Zähler - bzw. im Modbus Response Objekt kommt immer nur 0 an. Schnittstelle ist aber aktiv. Im node-red debuglog seh ich das, die Kommunikation scheint also zu funktionieren, nur vermutlich die Interpretation des reponse nicht. modbus-serial { modbus-serial action: 'send serial rtu buffered', modbus-serial data: <Buffer 01 03 00 37 00 01 35 c4>, modbus-serial unitid: 1, modbus-serial functionCode: 3, modbus-serial length: 7 modbus-serial } +5s modbus-serial { modbus-serial action: 'receive serial rtu buffered port', modbus-serial data: <Buffer 01 03 02 00 00 b8 44>, modbus-serial buffer: <Buffer 01 03 02 00 00 b8 44> modbus-serial } +25ms modbus-serial { modbus-serial action: 'emit data serial rtu buffered port', modbus-serial buffer: <Buffer 01 03 02 00 00 b8 44> modbus-serial } +4ms Wiederholt sich alle 5sec, weil interval auf 5sec eingestellt - soweit ok. Aber das wird in node-red im Modbus Response objekt als 0 interpretiert.  Im Modbus Read habe ich schon mehrere quantity Werte 1..4 durchprobiert, aber ohne Erfolg. Den seriellen Server im Modbus Read hab ich auf die gleichen Parameter wie mbpoll eingestellt. mbpoll auf demselben Raspi mit demselben Zähler funktioniert und liefert das erwartete Ergebnis. root@raspberrypi:/home/pi# mbpoll -P none -m rtu -b 9600 -t3:float -B -r 53 /dev/ttyUSB0 -v debug enabled Set device=/dev/ttyUSB0 mbpoll 1.0-0 - FieldTalk(tm) Modbus(R) Master Simulator Copyright © 2015-2019 Pascal JEAN, https://github.com/epsilonrt/mbpoll This program comes with ABSOLUTELY NO WARRANTY. This is free software, and you are welcome to redistribute it under certain conditions; type 'mbpoll -w' for details. Opening /dev/ttyUSB0 at 9600 bauds (N, 8, 1) Set response timeout to 1 sec, 0 us Protocol configuration: Modbus RTU Slave configuration...: address = [1] start reference = 53, count = 1 Communication.........: /dev/ttyUSB0, 9600-8N1 t/o 1.00 s, poll rate 1000 ms Data type.............: 32-bit float (big endian), input register table -- Polling slave 1... Ctrl-C to stop) [01][04][00][34][00][02][30][05] Waiting for a confirmation... <01><04><04><43><95><15><EF><B1><30> [53]: 298.171 -- Polling slave 1... Ctrl-C to stop) [01][04][00][34][00][02][30][05] Waiting for a confirmation... <01><04><04><43><93><1A><0C><15><48> [53]: 294.203 ^C--- /dev/ttyUSB0 poll statistics --- 2 frames transmitted, 2 received, 0 errors, 0.0% frame loss Und wenn ich mit node-red ein anderes modbus Gerät wie den Cerbo abfrage, aber über TCP , das klappt auch - nur eben nicht ein serielles. Und, ich habe das node-red-contrib-modbus auch nochmal drüber mit --build-from-source installiert, hat aber auch nichts geändert. Eine Idee an was mein Problem liegen könnte? |
||
|
||
|
Hallo! Ich klinke mich auch mal mit ein. Aktuell habe ich einen Solar Edge SE16K mit 13,13kwp 3° Nord 180° Azzimut 1,5kwp mit Hoymiles HM-1500 Erweiterung noch mit 3,85kwp 90° Süd und 3,85kwp 90° West In Arbeit 3xMP2 48/5000 mit 18kwh Dowell Akkus. Die SE Anlage befindet sich auf einem Nebengebäude wo ich mit 5x10mm² zu einem Verteiler gegangen bin. Die Victron Anlage kommt beim Wohnhaus in die Garage. Bin gerade dabei die Aufputzkanäle und Durchbrüche zu machen. 2x5x10mm² und Ethernet Kabel zu einem weiteren Verteiler. 24 Teilungseinheiten Hoffe das reicht. Rein kommen soll EM24, Netz-0-Not, FI 100mA, jede Menge Verteilerklemmen Das ganze installiert mir ein Elektrikerfreund. Problem ist das er zwar Erfahrung mit PV hat jedoch noch nie eine Victron Anlage aufgebaut hat. Leider finde ich im ganzen Netz keinen Schaltplan der für mich in Frage kommt. Habt ihr eine Ahnung wo ich einen finden könnte? Würde mich gerne schon vorher damit befassen. Vielleicht kann mir ja jemand einen Tipp geben. Geplante Komponenten: 3x MP2 48/5000 Lynx Power In Lynx Distributor Cerbo GX MPPT wird ziemlich sicher noch einer nachgerüstet mit ein paar Modulen, (wahrscheinlich anstatt dem BKW) vorerst soll es aber rein AC gekoppelt laufen. Vielen Dank |
||
|
||
|
Also mir haben diese Videos sehr geholfen. https://www.youtube.com/results?search_query=meine+energiewende+victron, sind super gemacht. |
||
|
||
|
Wie bindest du die Bestehende und neue PV Anlage ein? Hier musst du unbedingt die 1zu1 Regel beachten. https://www.victronenergy.com/live/ac_coupling:start Es gibt zig Möglichkeiten so ein Victronsystem aufzubauen, daher solltest du mal bekannt geben, was genau du erreichen willst und was dein Ziel der Anlage ist. Wenn es dir nur um die Batterie geht, gibt es günstigere und einfachere Systeme. |
||
|
||
|
Habe mein Rätsel gelöst, habe mich von den Parametern des mbpoll utilities verwirren lassen. pi@raspberrypi:~ $ mbpoll -h usage : mbpoll [ options ] device|host [ writevalues... ] [ options ] ModBus Master Simulator. It allows to read and write in ModBus slave registers connected by serial (RTU only) or TCP. Arguments : ...... -t 3 16-bit input register data type -t 3:hex 16-bit input register data type with hex display -t 3:int 32-bit integer data type in input register table -t 3:float 32-bit float data type in input register table -t 4 16-bit output (holding) register data type (default) -t 4:hex 16-bit output (holding) register data type with hex display -t 4:int 32-bit integer data type in output (holding) register table -t 4:float 32-bit float data type in output (holding) register table option t3 schickt function code 04 (input register) und option t4 schickt function code 03 (holding register), die Beschreibung im mbpoll help Text ist zwar richtig aber mit der Modbus Tabelle vor Augen wo die Werte genau umgekehrt sind , .... naja, es geht jetzt, nachdem ich input register lese und nicht holding register. |
||
|
||
|
Soll auch Inselbetrieb können. Wegen 1:1 Regel - Normal sollte ich bei 3 Grad Nord und 1925Wp Süd 90 und 1925 Wp West 90 nie über 13,33kw zusammen bringen laut Solar Edge Designer. Hab mich oben verschrieben mit der Modulleistung. Also ingesamt sind es 16,98kwp. Ich werde auch den WR WR [Wechselrichter] auf 14kw begrenzen. Also die SE Anlage soll eigentlich auf ACOut wenn ich das richtig verstanden habe. |
||
|
||
|
Neben der 1:1 Regel gibts aber noch eine Regel im Victron Dokument 3.2 Lithium batteries 1,5 kWp kWp [kWpeak, Spitzenleistung] installed AC PV power requires 4.8 kWh of battery storage: Each additional 1.5 kWp kWp [kWpeak, Spitzenleistung] of AC PV will require an additional proportional 4.8 kWh increase in battery storage. Nach dieser Regel brauchst du für die 16 oder 14 Kwp Kwp [kWpeak, Spitzenleistung] auf AC Kopplung eine ziehmlich riesige Batterie was wahrscheinlich nicht sinnvoll ist. |
||
|
||
|
Hier geht es darum das bei voller Lieferung der AC-PV und Stromausfall der Speicher kurzfristig die Ströme aufnehmen kann bis Victron nachregelt. Wenn zu diesem Zeitpunkt zusätzlich der Speicher auch noch mit der Ladeschlussspannung auf Anschlag ist dann wird´s halt eng und deswegen gibt Victron diese mit Reserven behaftete Empfehlung raus...um eben eine Empfehlung abgeben zu können die so gut wie alle "Konstellationen da draußen" abdeckt. Wenn man mit der Ladeschlussspannung etwas weiter unten bleibt und sich ausrechnet wie hoch der Strom in den Speicher in diesem Moment ist (und Speicher + BMS diesen kurzfristig Aufnehmen können) dann kann der Speicher auch kleiner als die Empfehlung oben ausfallen...ist dann natürlich aber eigenes Risiko... |
||
|
||
|
Ich hab glaub ich gerade nen BUG entdeckt: Da heute Stromausfall ist hab ich den Mindest-SOC gestern auf 100% gestellt nachdem der Akku gestern auch auf 100% war - da ging dann von den MPPT MPPT [Maximum Power Point Tracker]´s alles ins Netz solange noch Sonne war, alles ok also. Jetzt über Nacht ist der SOC auf 99% gefallen und die MPPT MPPT [Maximum Power Point Tracker]´s werden blockiert! Es liegt also jetzt Spannung an aber sie geben keine Leistung ab. Stelle ich den Mindest-SOC jetzt auf 95% runter geht´s auf einmal und die MPPT MPPT [Maximum Power Point Tracker]´s arbeiten. Vorgestern hab ich das auch schon einmal gesehen: Speicher noch nicht voll, MPPT´s kräftig am werkeln bei Sonne > Mindest-SOC auf 100% gestellt und zack: MPPT´s gingen auf 0W, alles kam vom Netz und der Speicher "wurde alleine gelassen" mit seinen 80% SOC... Weiß jemand warum das so ist bzw. kanns mal wer probieren? |
||
|
||
|
Kann ich nicht bestätigen, zumindest mein System verhält sich anders und so wie ich es erwarten würde. Aktueller SoC 43%. Stelle ich im ESS den minSoC auf 100%, arbeitet der MPPT MPPT [Maximum Power Point Tracker] weiter und zusätzlich wird der Speicher aus dem Netz geladen. Venus OS: 2.92 |
||
|
||
|
Mhhh... kann nix dazu sagen. hab ich noch nie probiert mit min. 100% SOC Kann ich später mal versuchen. Wenn ich den Speicher voll haben wollte, hab ich bisher stattdessen immer im ESS auf "keep Batteries charged" gestellt. funktionierts so normal bei dir? |
