https://www.at-lev.de/produkte/filterball/sfk-standard-filterball/ ist der original auch von LK? ich hab meine dort her. gibt auch ne menge verschiedener siebe für. hab noch diesen in 1 1/4" für den solekreis rumfliegen:  |
||
|
||
|
Keine Ahnung, wer das echte "Original" gebaut hat. Ist aber auch egal, ich denke, die machen so oder so ihren Job 😉 im Nibe Lieferumfang liegt jedenfalls der von LK bei |
||
|
||
|
Weil hier 0,6 mm2 steht und da hab ich mir gedacht, das ist die Fläche. Quadratwurzel von 0,6 mm2 = 774um.  Bin irgendwie über anscheinend falsche Bilder auf den "bioflux" gekommen. |
||
|
||
|
stimmt... hab ich komplett übersehen?! 🤔 kann mich jedenfalls erinnern, dass die Siebe zw. Multifill und Filterball seeehr ähnlich aussahen. Dann dürfte wohl der beiliegende Filterball eher die 0,7mm Variante sein. |
||
|
||
|
@Pedaaa die Kugelhähne in der Soleleitung - sind das "HEIMEIER Globo H Heizungskugelhahn aus Rotguss"? Was gibts bei der Kugelhahnauswahl zu beachten zwischen Heizkreis und Solekreis? |
||
|
||
|
Wie wird die Tiefenbohrung mit der Wärmepumpe eigentlich mit der Sole gefüllt? Aktuell ist Wasser in der Tiefenbohrung. Spült man die Tiefenbohrung nach der Fertigstellung der Verrohrung oder schon vorher? Und falls man das nachher macht, hängt doch immer die Wärmepumpe auch im Spülkreis. |
||
|
||
|
Gespült wird die ja wohl schon sein. Ob die WPWP [Wärmepumpe] dann beim Sole beschicken mit durchflossen wird, liegt an der Position der spülstutzen und deren Anzahl und der Kugelhähne. Ich hab tatsächlich die Verteiler mit den zusätzlichen spülanschlussen, was die Sache schon ohne weitere verrohrung erleichtert. Geht aber auch so. Das sollte der HB aber im Blick haben und entsprechend aufbauen. Sprich halt mit ihm darüber. |
||
|
||
|
https://www.wp-systemmodul.ch/files/Downloads%20DE/Installateure/Merkblatt-Fuellen-von-ESO-Anlagen.pdf
|
||
|
||
|
Nach diesem Dokument sind die Füllanschlüsse im Vor- und Rücklauf der Soleleitungen angeordnet und beim Füllen und Spülen wird die Tiefenbohrung und die Wärmepumpe hintereinander bearbeitet. @Pedaaa ich frage mich gerade wie du das mit dem Multifill gemacht hast, dort sind beide Anschlüsse in der selben Leitung. |
||
|
||
|
hat bei mir der Insti gemacht. Aber ganz einfach: - Hahn am Multifill zudrehen. - nur ein Sole-Kreis offen - Gemisch mit dicker Pumpe beim Einfüllstuzen einfüllen - warten bis am Auslasstutzen kein Wasser und dann nur mehr "reines Gemisch" rauskommt - dann eine Weile im Kreis Pumpen, Entlüften - nächsten Kreis füllen - fertig Naja, das Entlüften wurde halbherzig gemacht. Zum Glück hab ich aber diese Entlüftungsleitungen und den Ausgleichsbehälter. Da sind viele Tage später, immer noch jede Menge Luftblasen gekommen. Hab da mal ein Video im andern Thread gepostet |
||
|
||
|
Dann war aber immer die Wärmepumpe und die Zuleitungen dabei bei jedem Kreis der Tiefenbohrung und beim Füllen des nächsten Kreises wird das in der Wärmepumpe und der Zuleitung befindliche "reine Gemisch" der vorherigen Füllung in den Abfluss geleitet. Ok werden dann bei mir ca 11 Liter in der Anbindeleitung zuzüglich der mir unbekannten Wärmepumpenfüllmenge. Bei 4 Kreisen macht das 33 Liter. |
||
|
||
|
ja, so war das. Und etwas Gemisch geht ohnehin immer drauf, weils verdünnt wird. Bei mir sind letztendlich 2 Kanister verdünntes Gemisch übrig geblieben. |
||
|
||
|
Danke, Dann werde ich versuchen die Tiefenbohrung zu befüllen bevor die Leitungen zur Wärmepumpe montiert werden. |
||
|
||
Habe mir gedacht Mikroblasenabscheider sind etwas exotisches bei Wärmepumpenheizungen, aber bei @brink hat auch der KOLLER einen Verbaut im Heizungsvorlauf.  Und was haltet Ihr von Mikroblasenabscheidern in der Soleleitung, wie hier?  Bildquelle: http://up.picr.de/31106334cr.jpg Quelle: https://www.haustechnikdialog.de/Forum/t/204230/Anschlusshinweise-Von-der-Soleleitung-bis-zur-Waermepumpe |
||
|
||
|

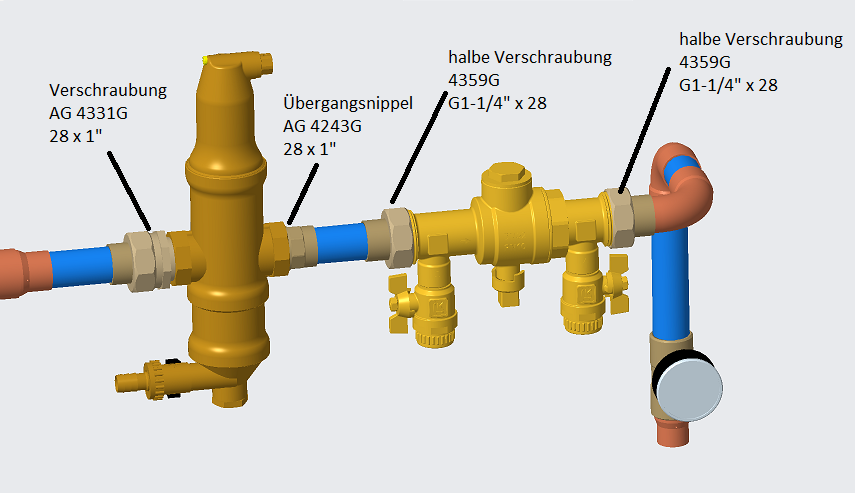

Lötanschlussübergänge Heimeier - 7894232 - PDE Abscheider Zeparo ZUKM 32 Innengewinde mit G 1 1/4" LK Multifill LK521 Kombinationsventil DN32 Aussengewinde mit G 1 1/4" @Pedaaa welche Lötübergänge hast du verwendet? In einem anderen Beitrag hast du mal geschreiben, dass du alles von Viega nimmst, aber auf der Homepage habe ich nichts gefunden. Bei heima gibt es nur Teile von farbo https://www.frabo.com/deu/produkt/l%C3%B6tfittings/serie-4000-rotgussl%C3%B6t mit R/Rp Gewinden. Wo hast du überall lösbare Verbindungen gemacht? |
||
|
||
|

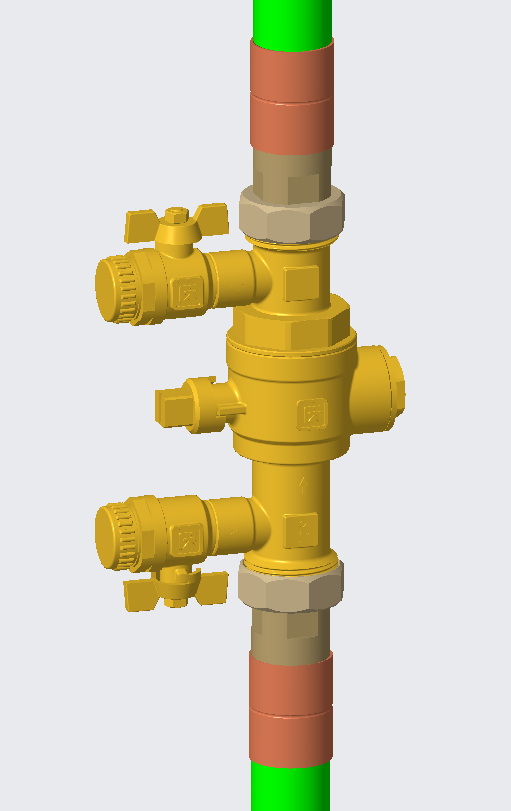

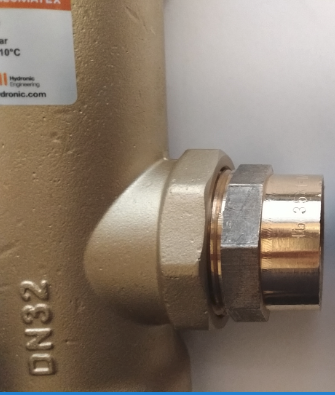

hab den kleineren DN25 Kombiabscheider. aber nur für dich...  Die meisten Viega-Fittings etc. hab ich über SSD-Armaturenshop.de bestellt. Beim Multifill im Sole-Kreis wollt ich aber keine Reduzierung bei den Anschlüssen:  Da hab ich die Spezial-Verschraubungen von MS-Schwarz besorgt (konnt mein Insti vom Großhändler etwas günstiger bekommen, als über Online-Shops) http://www.ms-schwarz.at/cms/media/ms-schwarz-gmbh/pdf/2020/spezialverschraubungen_&_sonderl%C3%B6sungen_2020.pdf Teile-Nr. PLKÜM32a35 - G 1-1/4 Überwurfmutter auf 35mm OD Rohr. Da wird dann mit 35mm Löt- oder Pressmuffe ans 35mm CU-Rohr angeschlossen
|
||
|
||
|
danke, habe jetzt auch auf der viega homepage die richtige Seite gefunden, keine Ahnung warum mir das vorher entgangen ist. https://www.viega.at/de/produkte/Katalog/Rohrleitungstechnik/Loetfittings/Verschraubungen.html |
||
|
||
|
ja, die Seite is neu aufgezogen. Aber sollte noch alles da sein. Bei Viega haben die üblichen Bezeichnungen immer eine 9 davor. Also eine 4331G Verschraubung heißt bei Viega 94331G z.B. |
||
|
||
|

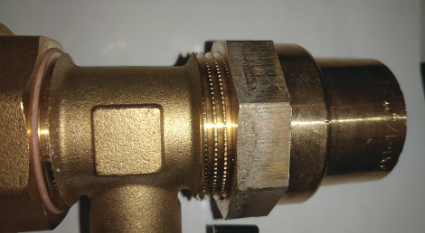

Du hast hier ein G und R Gewinde kombiniert - warum? Heimeier - 7894232 - PDE Abscheider Zeparo ZUKM 32 Innengewinde mit G 1 1/4" Modell 94331G hat ein R-Gewinde Modell 94243G hat ein R-Gewinde Hier passen die Gewinde G-G zueinander: LK Multifill LK521 Kombinationsventil DN32 Außengewinde mit G 1 1/4" Modell 94359 Lötanschluss, G-Gewinde Warum ich so blöd frage: Ich hab die Fittings von heima schon bei mir und bin erst jetzt drauf gekommen, dass die Gewinde nicht zueinander passen könnten weil die Fittings alles R/Rp Gewinde sind. Auf bossy steht, dass G Gewinde eine positive Toleranz haben und damit das R Außengewinde immer hinein passt aber mit einem größeren Leckpfad. Ein G-Außengewinde in einem Rp-Innengewinde kann ein Problem sein. http://www.bosy-online.de/Rohrgewindeverbindung.htm Beim Schraubtest passen die R/Rp Fittinge bei beiden Bauteilen:  |
||
|
||

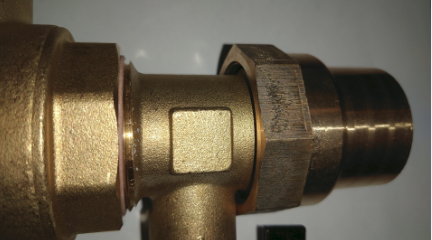

und dort wo es toleranztechnisch klemmen könnte (G-Außengewinde in einem Rp-Innengewinde), lässt sich der Fitting sogar zu weit schrauben.   Das G Aussengewinde vom Multifill hat eine Gewindeaufraung, als ob das für einen Rp Fitting vorbereitet ist? |
||
|
||
|
Dein Zeparo Abscheider hat ein 1-1/4 Innengewinde. Da ists eigentlich egal ob das ein G oder Rp Innengewinde ist. Die sind beide gerade Gewinde. Da kannst du jeweils ein konisches R-Außengewinde reinschrauben und es wird dicht. Das passt zusammen. der Multifill hat ein G-Außengewinde mit Flachdichtungs-Anschluss. Da brauchst auch ein G-Innengewinde mit Flachdichtung als Gegenstück. Das ist dann eben meist eine Verschraubung mit Überwurfmutter. Ohne Flachdichtung nur mit Rp-Fittung und Hanf z.B. könnte ne Weile gut gehen, wäre aber Pfusch |
