Hallo Forum

Wir sind mitten in der Planung von unserem EFH.
Entscheidung für den Haushersteller (Holzriegel) in den nächsten Tagen/Wochen. Selbiges für den Baumeister für den Keller und die Erdarbeiten.
Einreichung soll noch im Herbst erfolgen und sobald es die Witterung im Frühjahr zulässt, kommt dann der Keller und kurz danach das Haus.

Angeregt durch die zahlreichen interessanten Beiträge hier im Forum, würden wir gerne eine Wärmepumpe mit Grabenkollektor als Wäremquelle nutzen.
Ich bin auch schon in Kontakt mit ein paar Installateur-Unternehmen bzgl. Angeboten für Wärmepumpe und FBH FBH [Fußbodenheizung]-Heizung. Wahrschenlich wird es eine KNV 1155 mit Greenwater 200/300 Speicher. Wenn es sich finanziell ausgeht auch kombiniert mit einer PV-Anlage (eventuell erst etwas später).
Da wir noch nicht eingerecht haben, gibt es aktuell auch noch keinen EA EA [Energieausweis]. Es wird ein Holzriegelhaus mit EG und OG mit ca. 156m² Gesamtfläche werden. Dazu noch ein Keller, in welchem im Gang und in einem Kellerraum auch FBH FBH [Fußbodenheizung] installiert werden soll.

Das Grundstück ist ca. 900m² groß und leicht gegen SSW geneigt. Über das gesamte Grundstück ca. 1,5 Meter Höhenunterschied. Soweit ich das bei anderen Baugruben gesehen habe, ist es ein ziemlich lehmiger Boden.

Ich habe mal versucht unser Bauvorhaben im Gabenkollektor-Tool einzuzeichnen:
http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=UAfYppOBiaOcb1FjPwIW

Ist ganz sicher noch zu verbessern!

P.S: Ein Installateur meinte in einem Gespräche, dass der Grabenkollektor zum Vereisen neigt und das oftmals das Gelände über dem Kollekor einsinken würde. Gibt es dazu Erfahrung bzw. Meinungen?

Besten Dank schon Mal für eure Hilfe!
Hannes

  •  Hannes17
9.9.2016  (#181)
Hab heute das Ventil des Entlüfters aufgedreht. War nix zu hören.
Das Manometer steht aktuell bei 1,8.

1
  •  brink
9.9.2016  (#182)

zitat..
Hannes17 schrieb: War nix zu hören.


heißt was?
es ist sole rausgekommen. es ist luft rausgekommen. es ist kein radio-musik rausgekommen? ;)
bei mir stehen 1,7 bar an, seit der finalen sole-befüllung/inbetriebnahme.

1
  •  Hannes17
9.9.2016  (#183)
Keine Luft raus gekommen. Und auch sonst nix.
Bei uns war bei der Inbetriebnahme 2 bar. Soweit ich den Techniker bei der Inbetriebnahme richtig verstanden habe, kann der Druck aber etwas variieren, ohne das es ein Problem ist. Erst wenn der Druck länger ziemlich niedrig ist, muss man nachfüllen.

1
  •  Hannes17
12.9.2016  (#184)
Gestern abend beim Lüften und Dokumentieren der WPWP [Wärmepumpe], hat diese gar nicht "Produziert". Verdichter auf 0 Hz. Pumpen bei 0 und die Soletemperatur ist binnen weniger Minuten von 12.x auf 18.x Grad gestiegen.
Läuft die WPWP [Wärmepumpe] beim Ausheizprogramm nicht duchgängig?
Heute morgen dann wieder normal geheizt und Sole-Ein auf 12.x.
Damit der Fliesenleger beim Arbeiten nicht friert emoji

1
  •  Richard3007
12.9.2016  (#185)
Naja die Pumpe arbeitet mit Gradminuten um das Minus ab zu bauen. 31° ist ja wirklich keine Temperatur, da wird wohl im 20Hz Modus getaktet.

1
  •  dyarne
  •   Gold-Award
12.9.2016  (#186)

zitat..
Hannes17 schrieb: War nix zu hören...

da sitzt ein kleiner schwimmer drinnen. wenn luft vorbeikommt läßt er die raus der leitung in den topf. dort kann man sie mit dem handstopfen dann rauslassen.
bei dir war nix da zum rauslassen ... emoji

zitat..
Hannes17 schrieb: Läuft die WPWP [Wärmepumpe] beim Ausheizprogramm nicht duchgängig?

wie richard sagt, wenn sie schon ganz runtermoduliert hat und dennoch zuviel wärme liefert schaltet sie nach erreichen von 0 gradminuten defizit ab...

1
  •  brink
12.9.2016  (#187)
beobachte mal die "berechnete vorlauf temperatur", die aktuelle "vorlauftemperatur" und die "gradminuten". nach einer weile checkst du, wie die wp tickt.
negative grade (aktueller vorlauf kleiner berechneter) werden auf die gradminuten - jeweils pro minute - aufgezählt. bei -60 schaltet sich der verdichter auf zumindest 20hz ein. bis zu -300 ist bei ausheizprogramm normal, vor allem bei den 5 grad schritten nach oben.
positive grade (aktueller vorlauf größer berechneter) werden die gradminuten runtergezählt. bei 0 gradminuten ist der verdichter aus.


1
  •  Hannes17
  •   Silber-Award
29.9.2016  (#188)

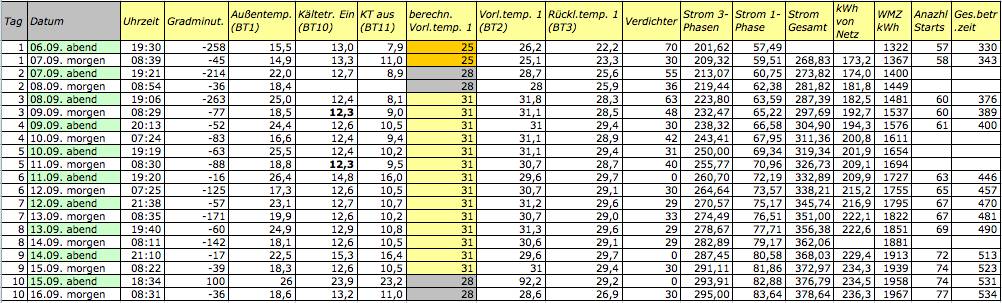

Ich bin noch die Doku vom zweiten Ausheizen schuldig.


2016/20160929174327.PNG

1
  •  brink
29.9.2016  (#189)
super werte!! emoji

1
  •  Hannes17
  •   Silber-Award
9.11.2016  (#190)
Wir werden in einen paar Wochen einziehen und daher hab ich gestern abend die WPWP [Wärmepumpe] eingeschaltet um das Haus langsam auf Temperatur zu bringen. Hatte nur mehr ca. 10 Grad im Haus.
Bisher hab ich an den Einstellungen nichts verändert. Mein Inbetriebnahmetechniker hat da aber schon ein paar Dinge verändert. Soweit ich mich erinnern kann.
Die Nacht hat die WPWP [Wärmepumpe] ordentlich gearbeitet; Sole von 12 auf 10° runter.

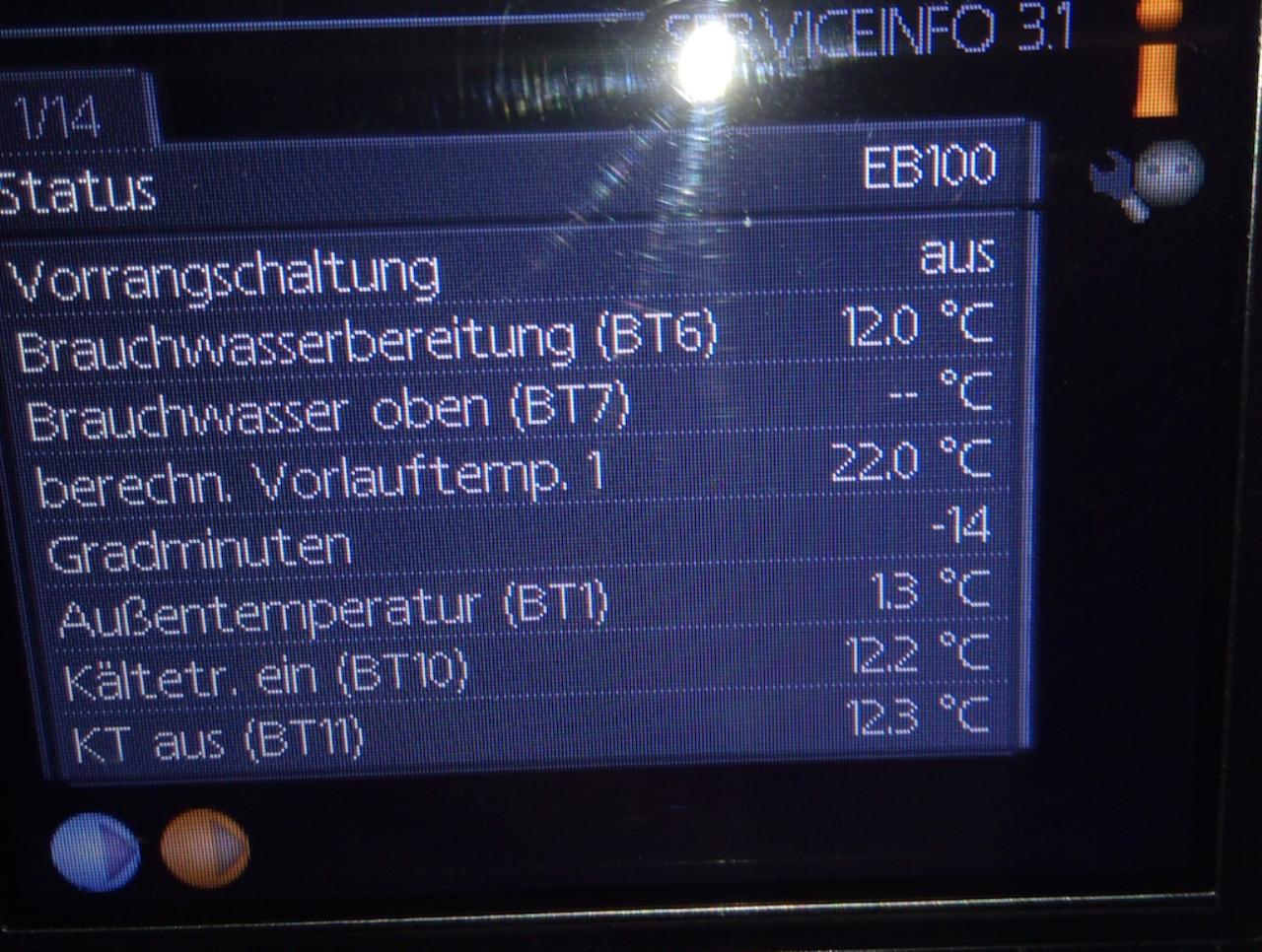

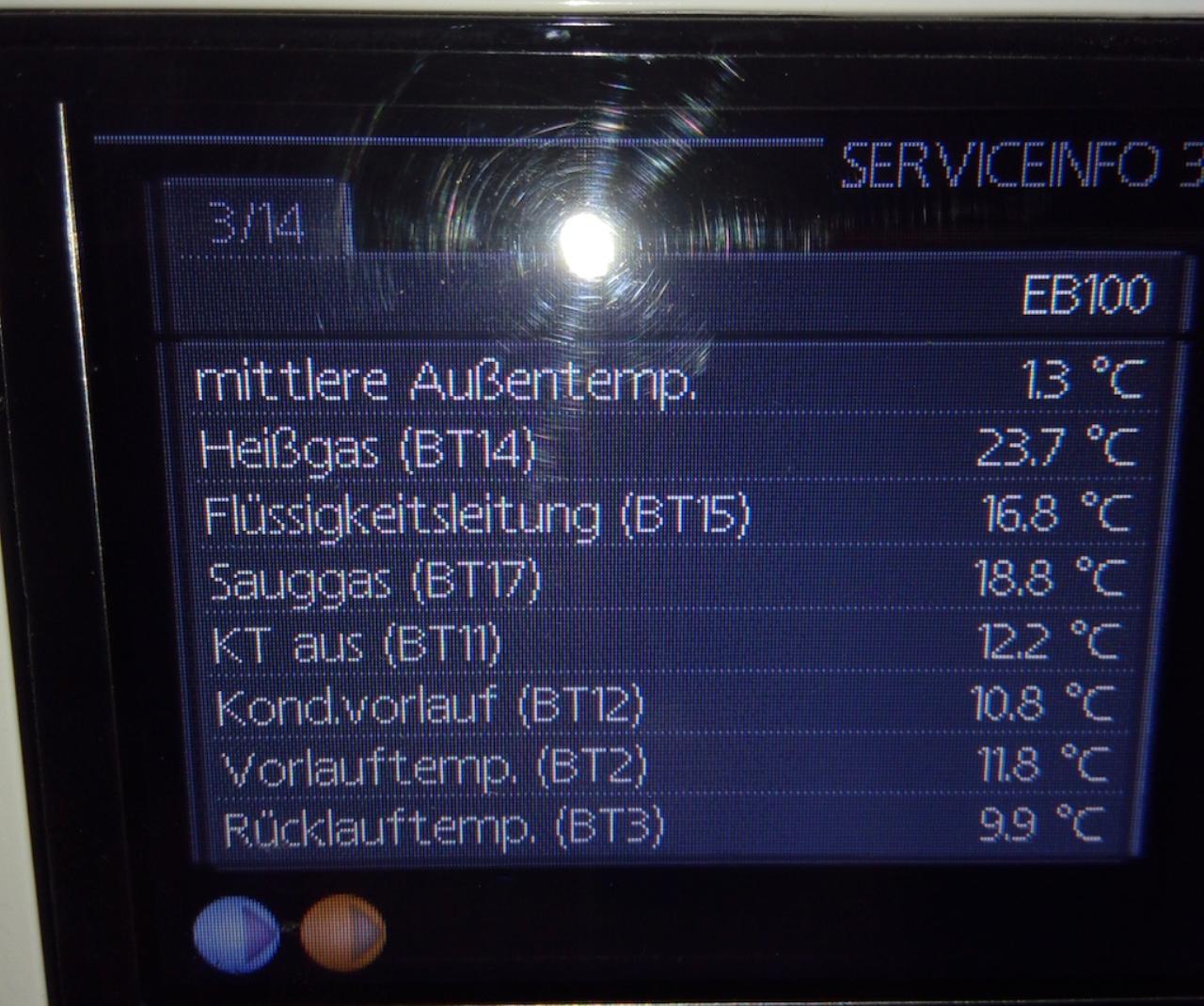

Start der Wärmepumpe gestern abend:

2016/20161109223314.jpg

2016/20161109648851.jpg

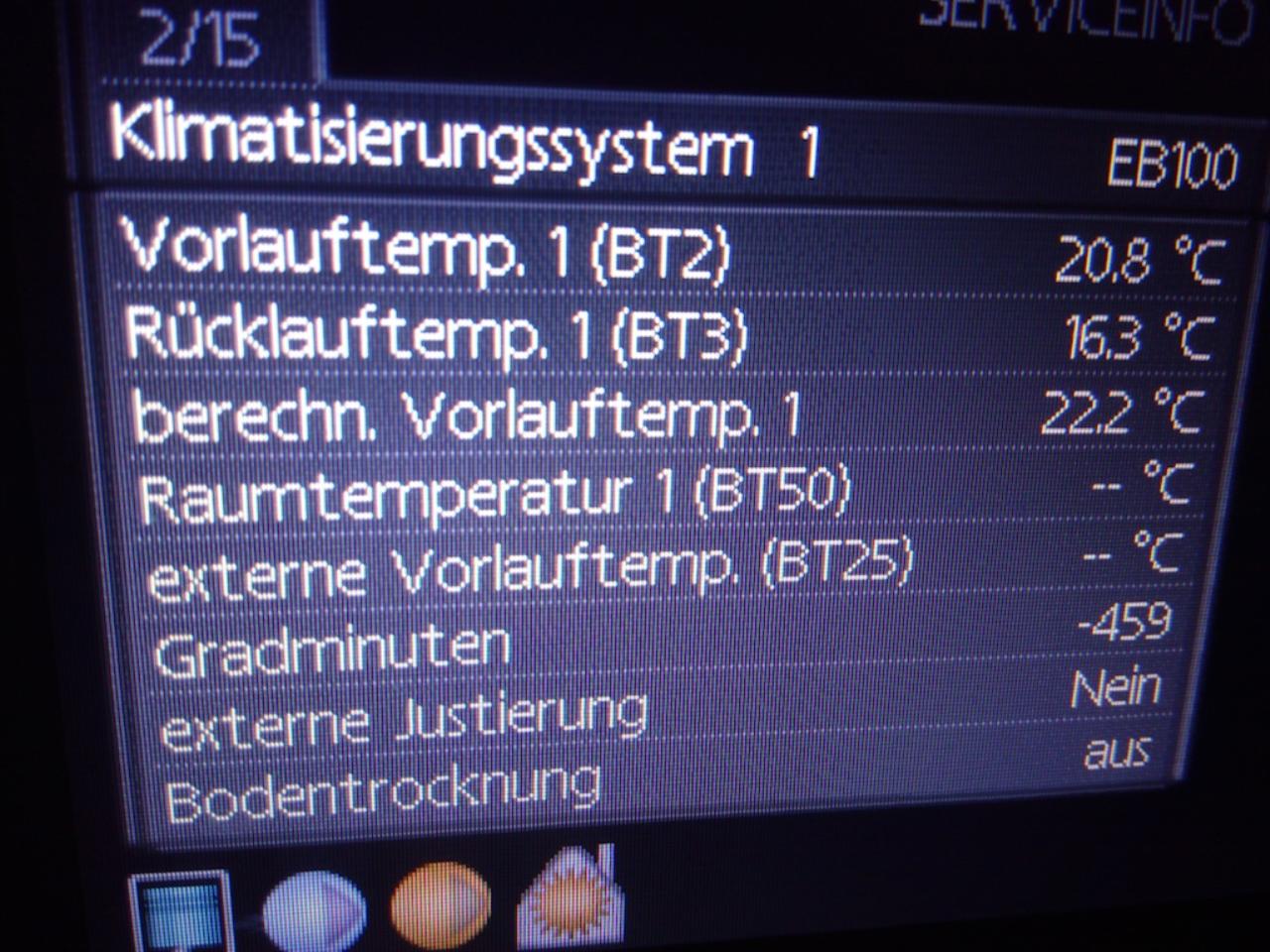

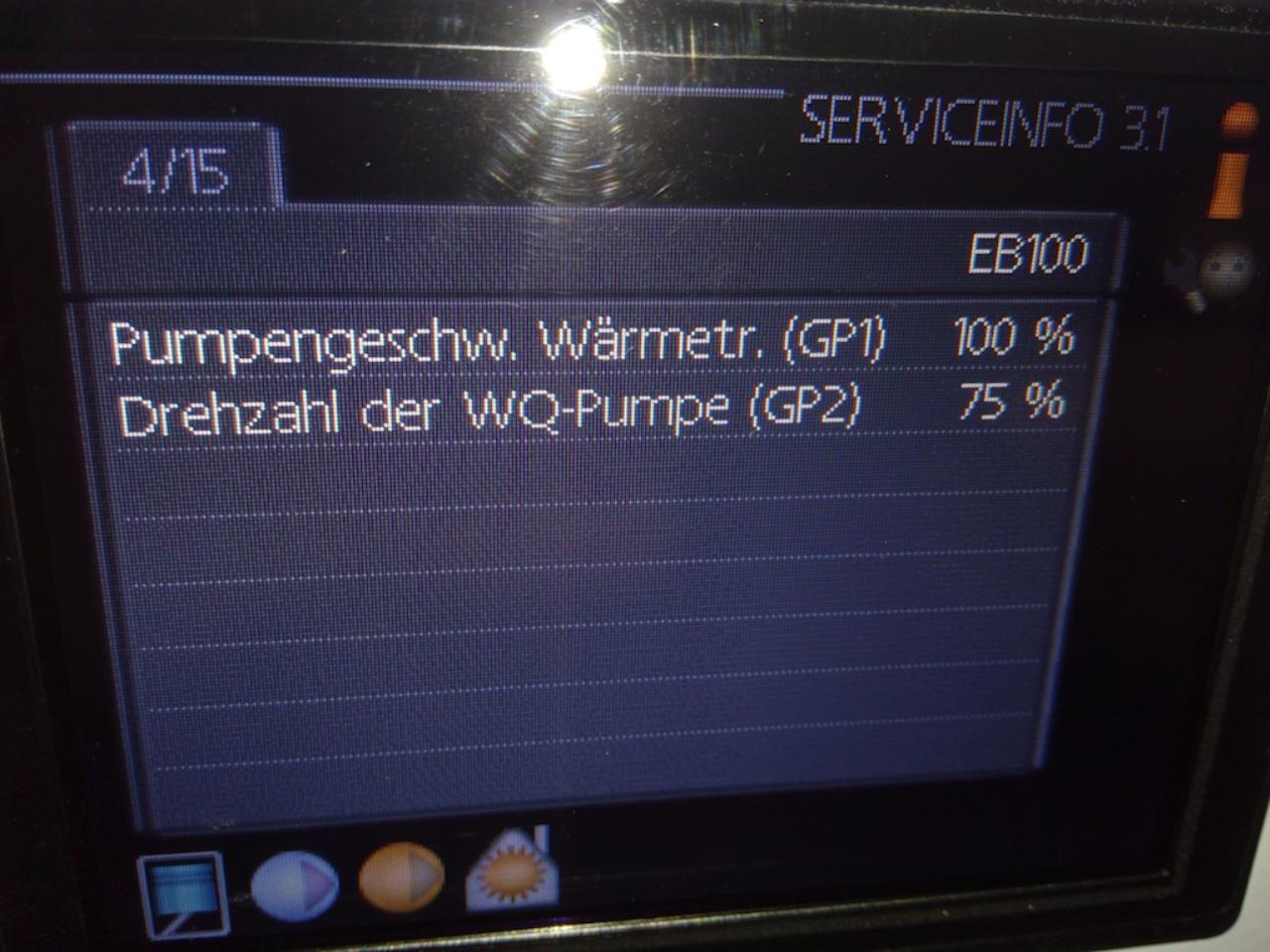

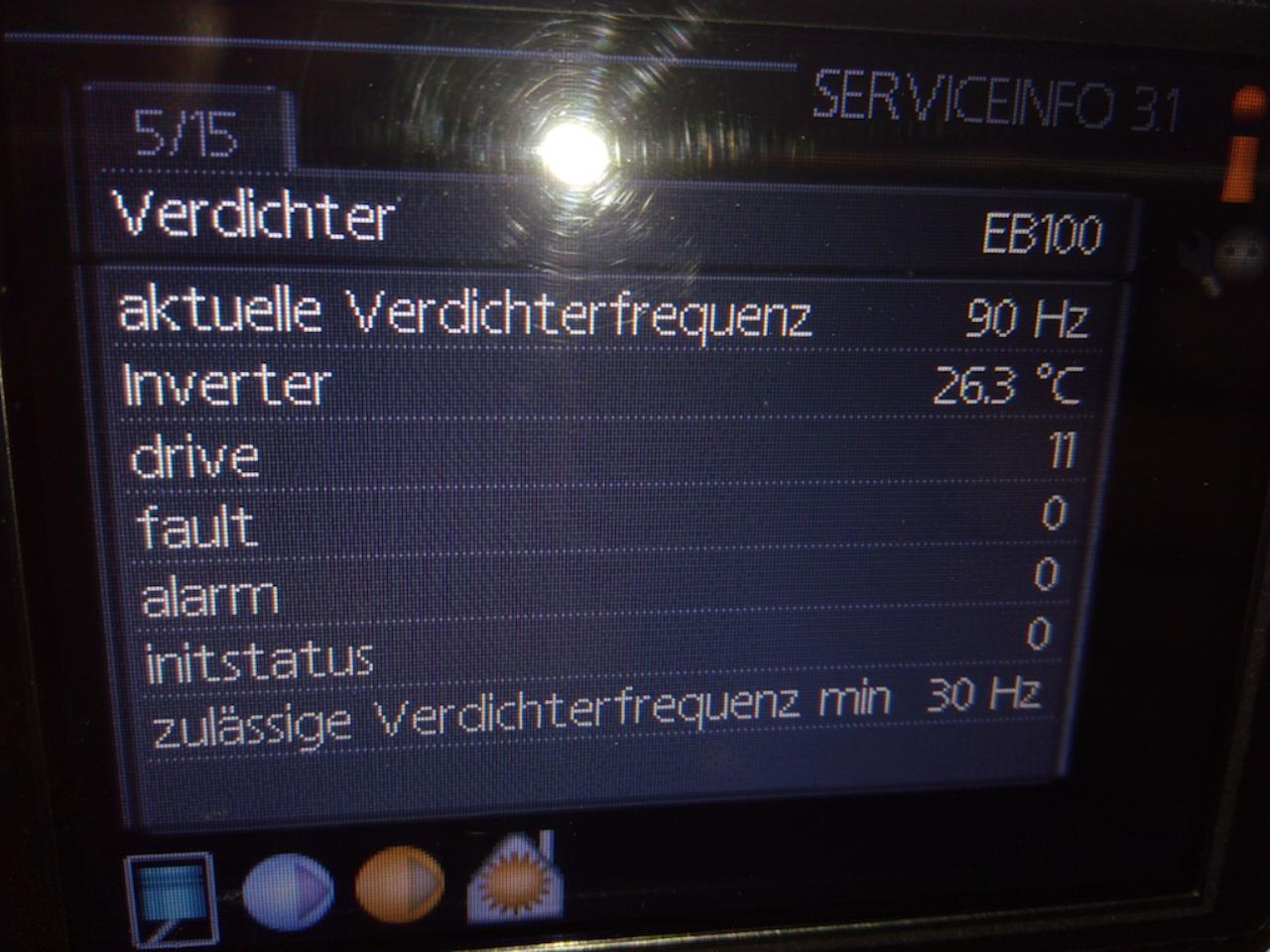

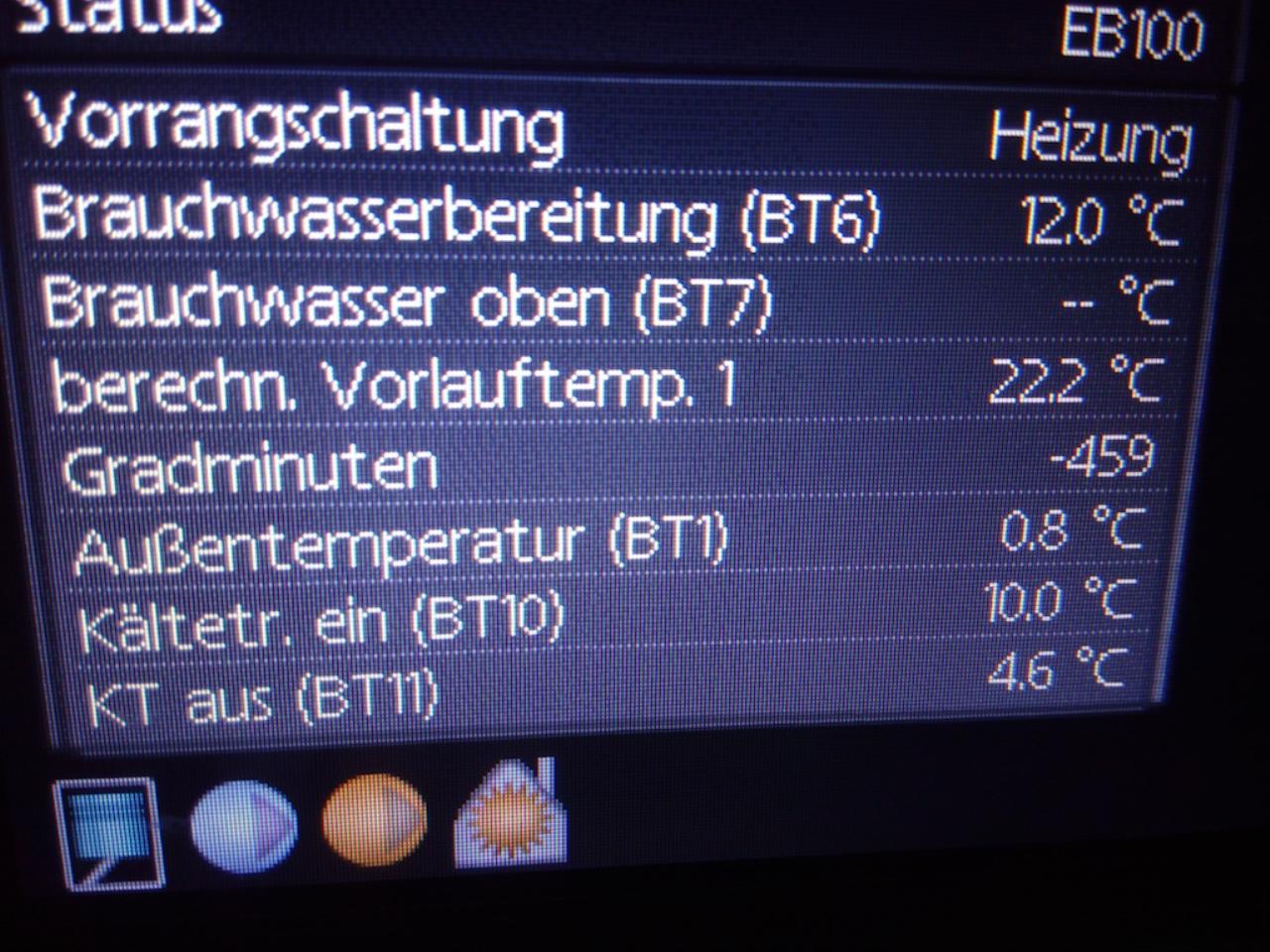

Und die Wert von heute morgen:

2016/20161109998982.jpg

2016/20161109375890.jpg

2016/20161109505448.jpg

2016/20161109207311.jpg



1
  •  Hannes17
  •   Silber-Award
9.11.2016  (#191)
Hab jetzt auch eine USB-Stick angesteckt und das Logging aktiviert. Zumindest glaube ich das. Mal schauen, ob morgen was drauf ist.

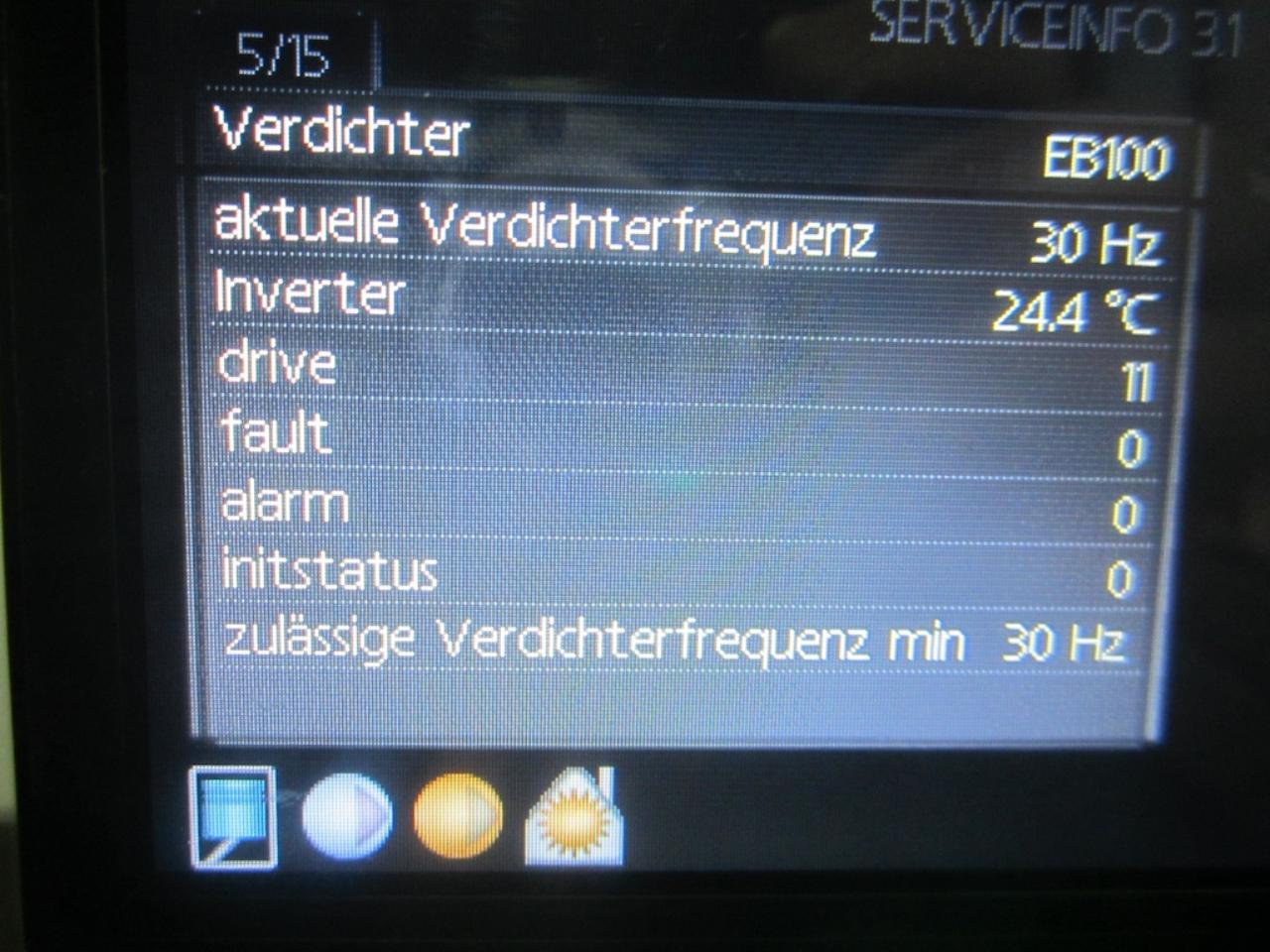

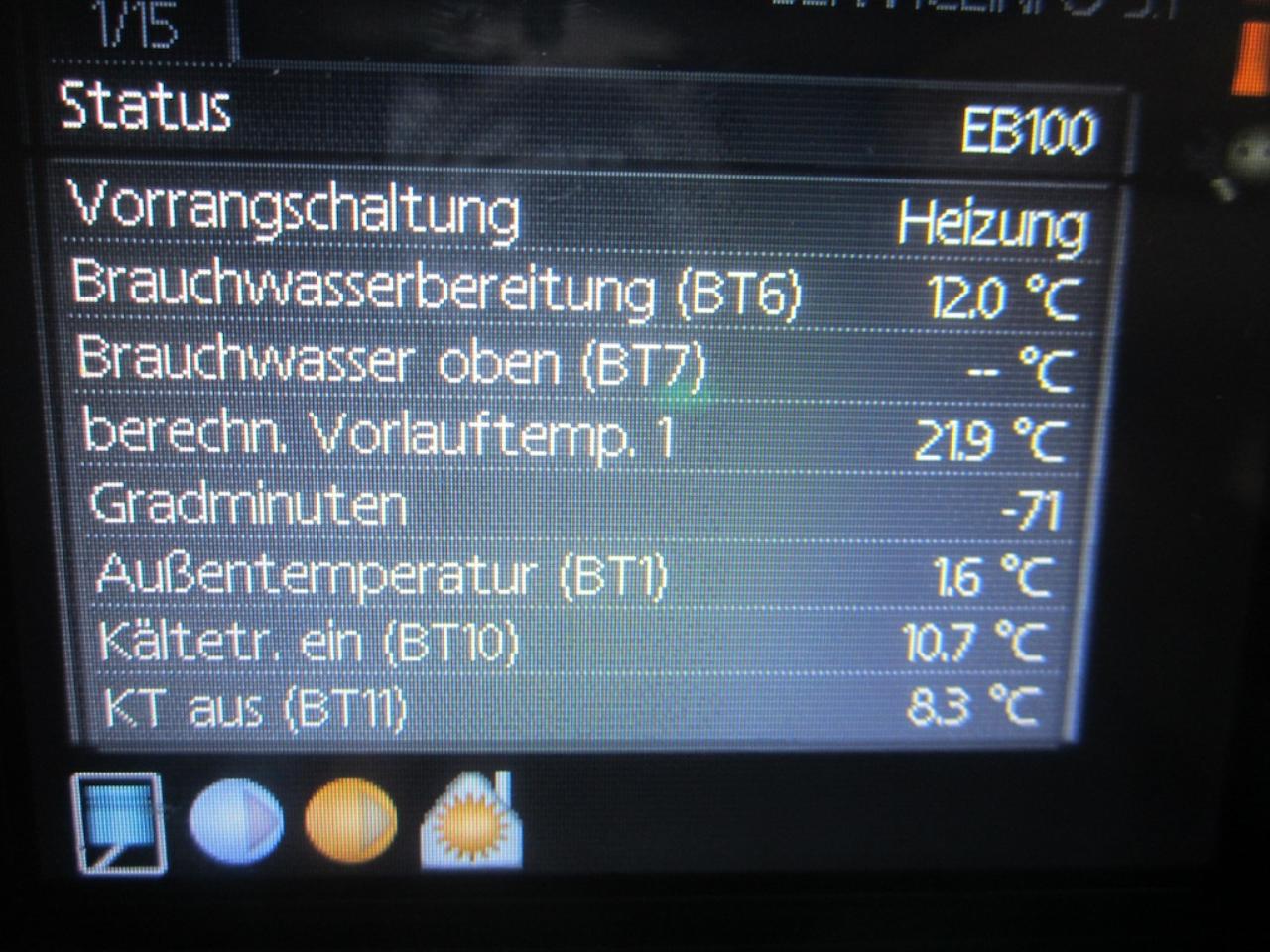

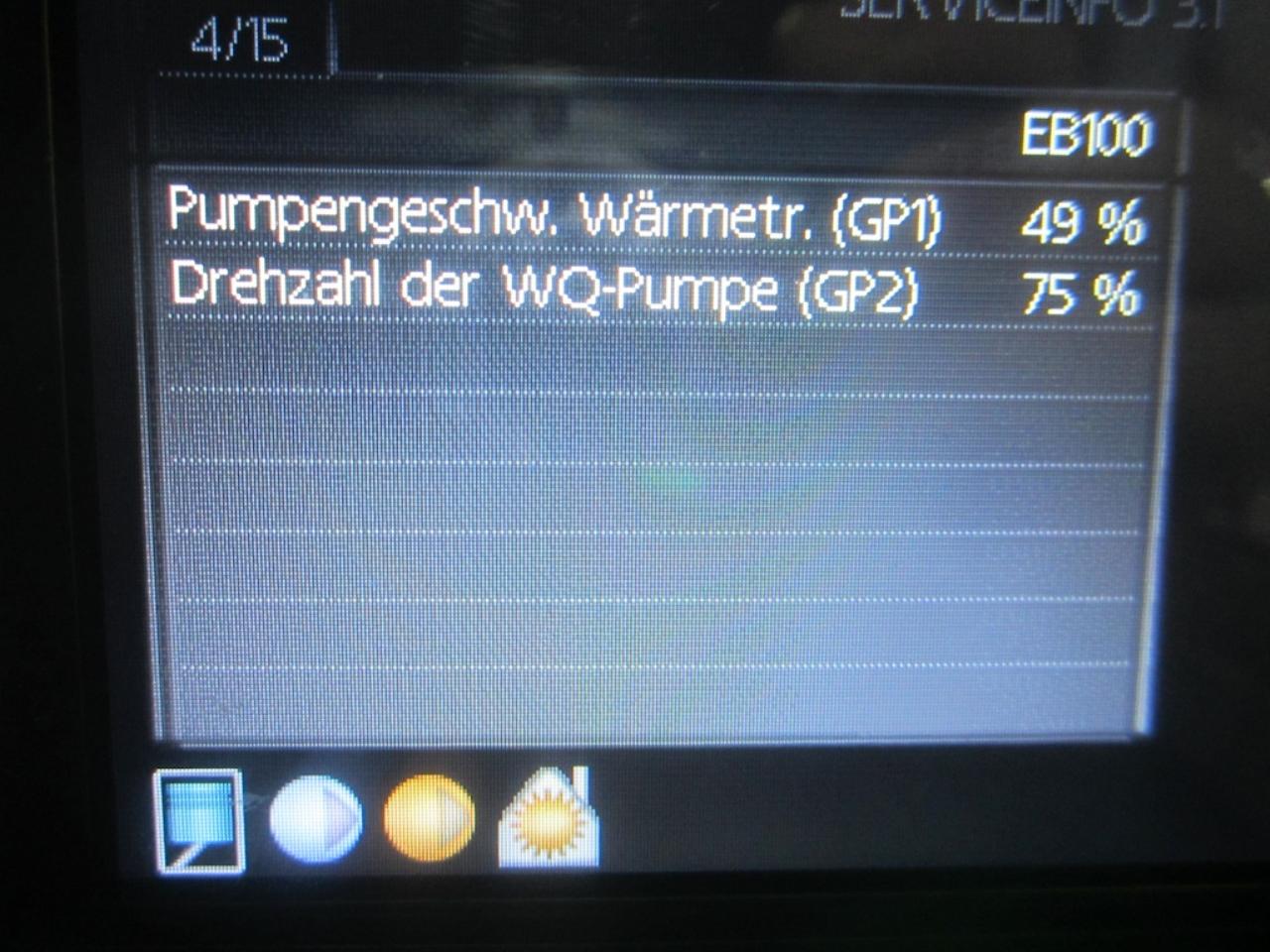

Und noch die Werte von eben. Im Haus ist es schon merkbar wärmer.

2016/20161109921316.jpg

2016/20161109155986.jpg

2016/20161109835513.jpg

2016/20161109133694.jpg


1
  •  dyarne
  •   Gold-Award
10.11.2016  (#192)
sehr spannend!!!

Aufheizen zu Hochlastzeiten... 90Hz Vollgaaaaaaas
jetzt geht sie vom Gas und die Sole kommt schon zurück...

1
  •  dyarne
  •   Gold-Award
10.11.2016  (#193)
würde einfach mal eine 2-er oder 3-er heizkurve einstellen und mit der temperaturverschiebung dorthin wo es für euch paßt.

wird jetzt ein paar tage dauern bis es warm ist.
einfach immer geduld...

und jede änderung der heizkurve dann auch 1-2 tage sickern lassen.

du kannst mit -300°minuten startwert anfangen...

alles andere auf auto. scotty macht das dann schon...

1
  •  Hannes17
  •   Silber-Award
10.11.2016  (#194)

zitat..
dyarne schrieb: würde einfach mal eine 2-er oder 3-er heizkurve einstellen und mit der temperaturverschiebung dorthin wo es für euch paßt


Da bin ich jetzt schon überfordert. Hab mich bisher leider nicht wirklich mit den Einstellungen beschäftigt. emoji
Aber die Gradminuten kann ich ändern.

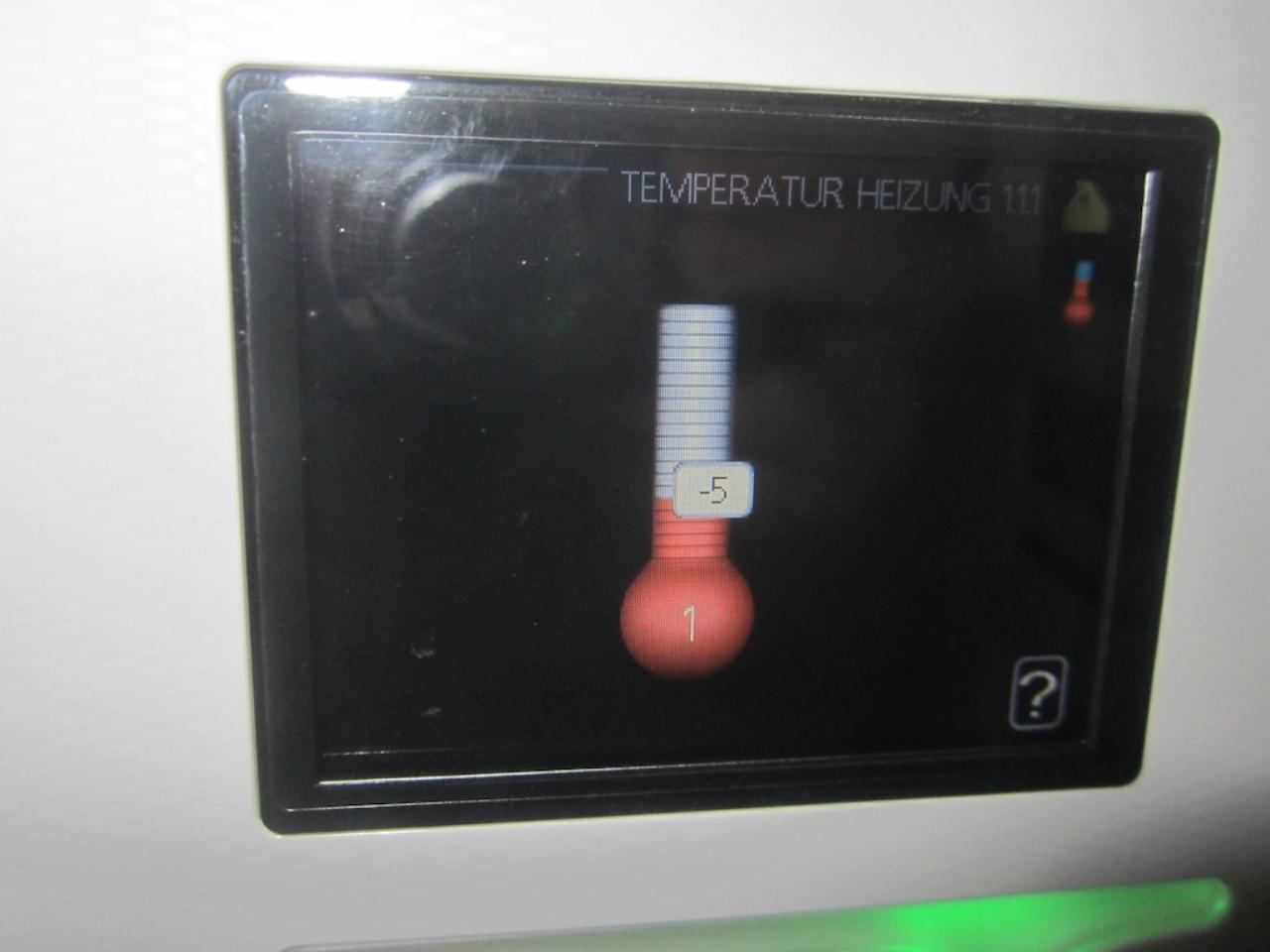

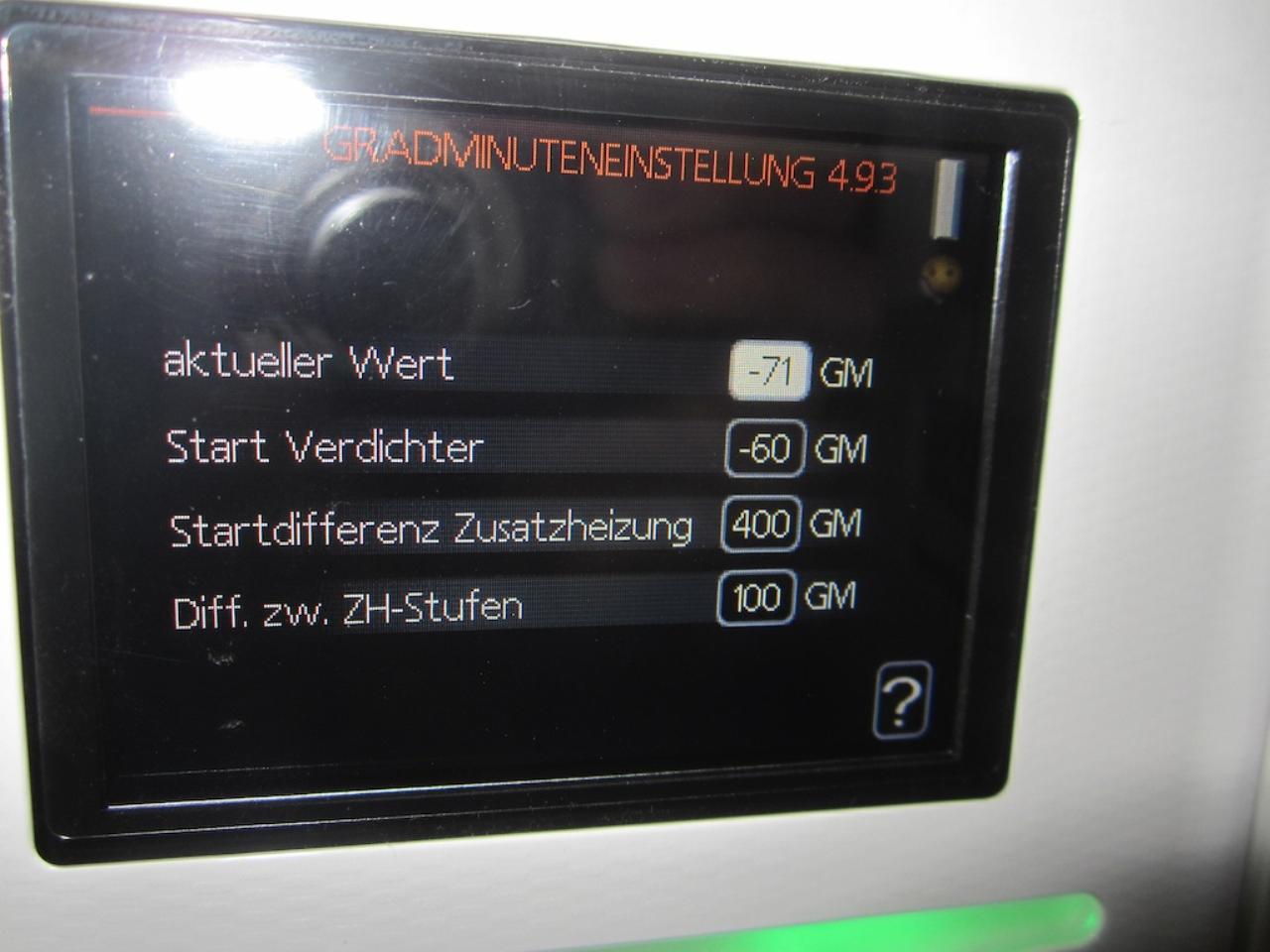

Hier noch ein paar Fotos von Einstellungen.

2016/20161110873439.jpg

2016/20161110591512.jpg

2016/20161110373782.jpg

2016/20161110954490.jpg

1
  •  dyarne
  •   Gold-Award
10.11.2016  (#195)
paßt ja eh, bist genau am richtigen ort!

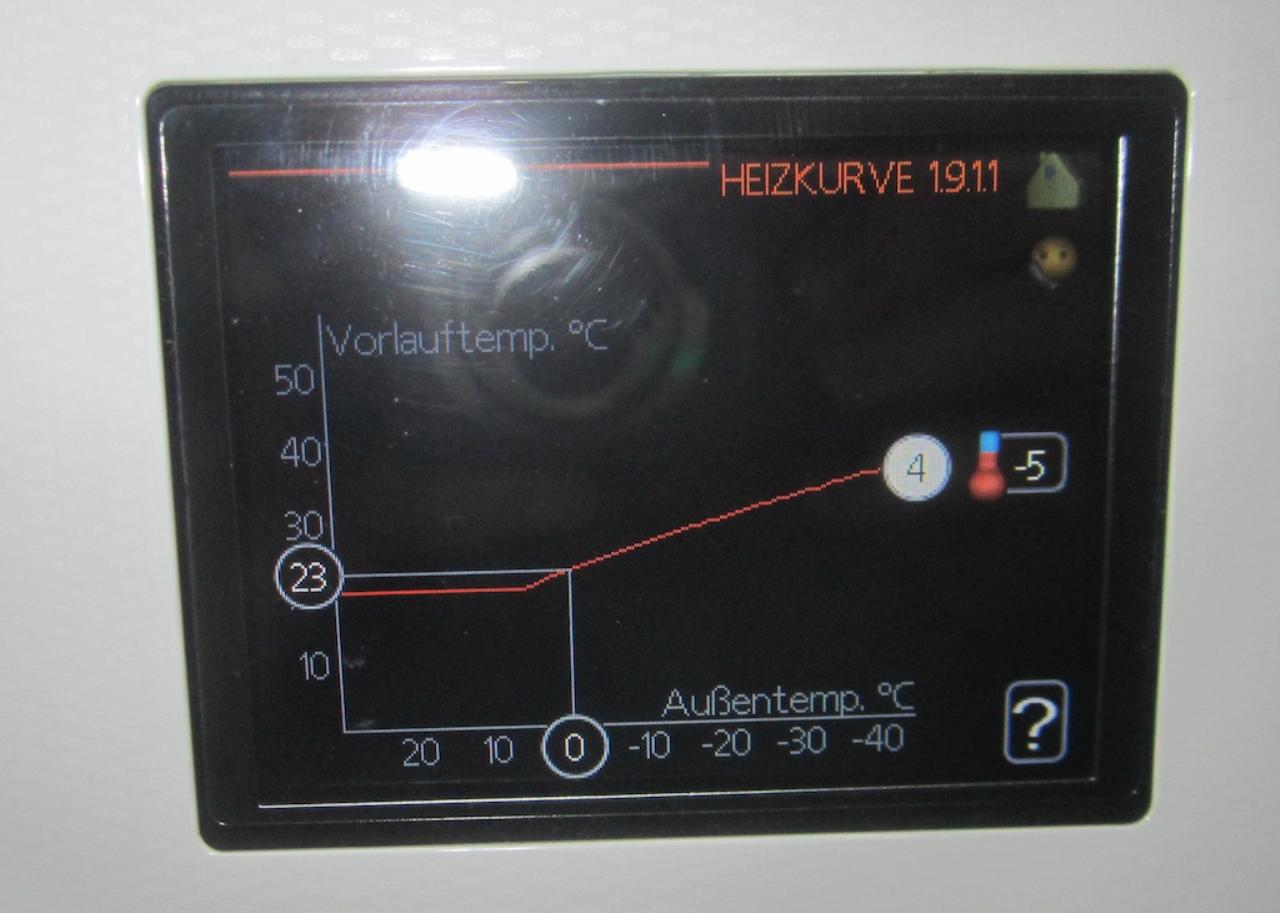

-> heizkurve 1.9.1.1
du hast kurve 4 und verschiebung -5 eingestellt.
probier mal kurve 2 oder 3 und verschiebung 0

dann taste dich tageweise an eure wunschtemperatur heran - erstmal nur mit der verschiebung...

die kurve gehen wir an wenns mal richtig kalt wird...

und zur gradminuteneinstellung 4.9.3:

start verdichter ist deine hysterese, dein schaltspiel
geh da mal auf ... -500

1
  •  Hannes17
  •   Silber-Award
10.11.2016  (#196)
War noch schnell auf der Baustelle, bei der WPWP [Wärmepumpe].

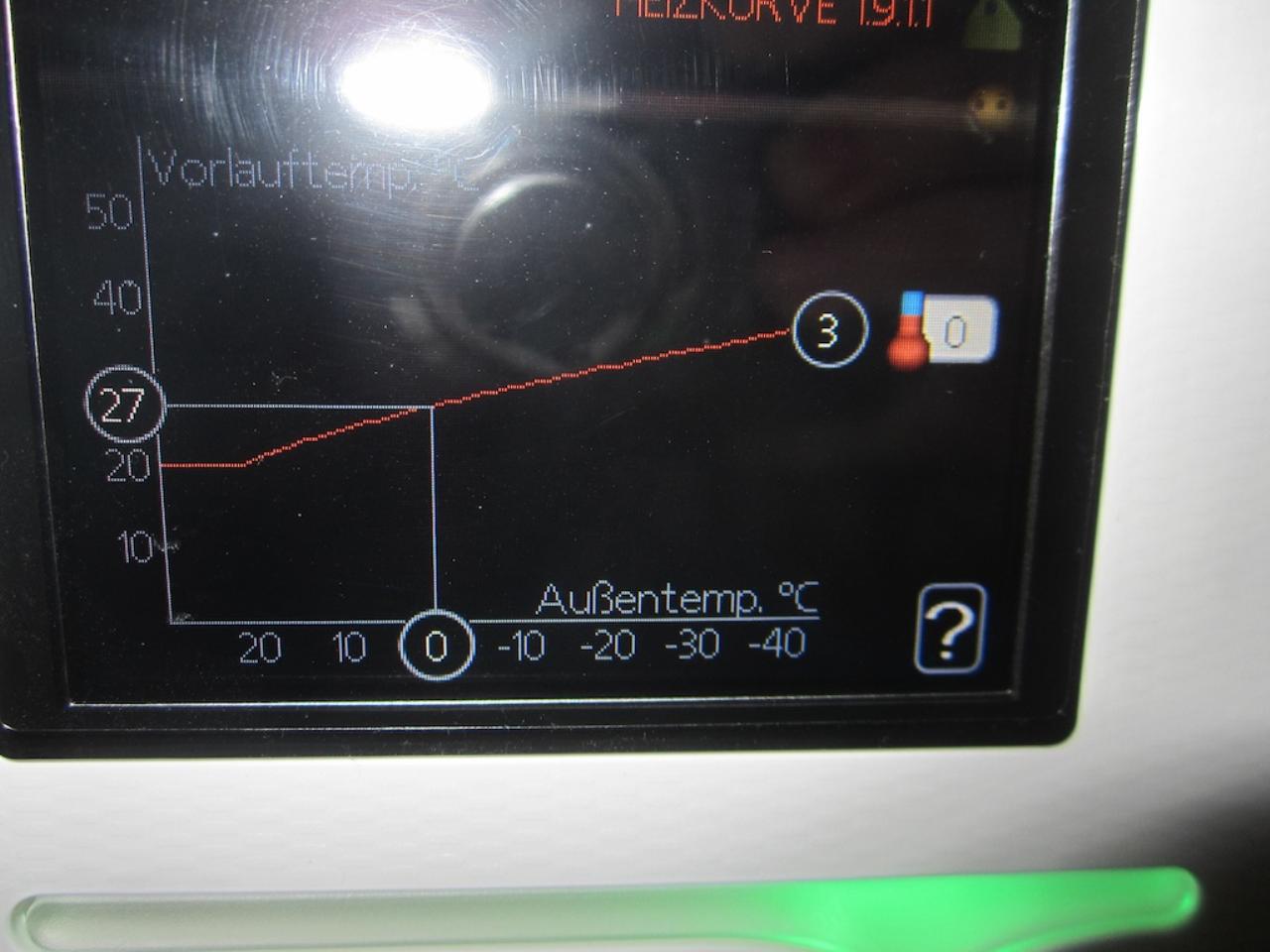

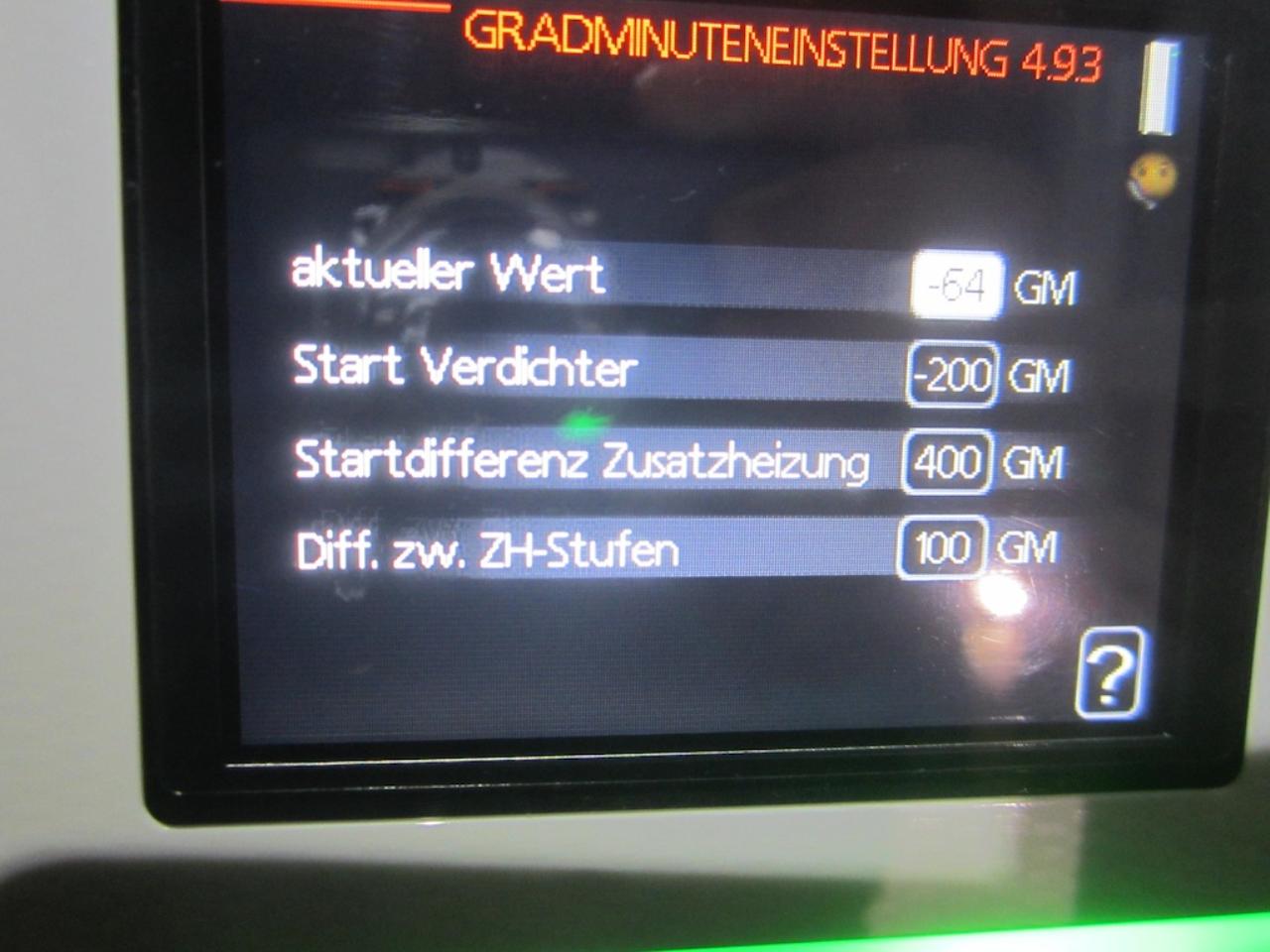

Hab die Heizkurve und die Gradminuten geändert. Werd diese morgen dann auf -500 einstellen.


2016/20161110908066.jpg

2016/20161110875957.jpg

P.S. Hab mir auch den Log vom USB-Stick kopiert. Mal schauen wie ich den aufbereiten kann.

1
  •  Hannes17
  •   Silber-Award
15.11.2016  (#197)

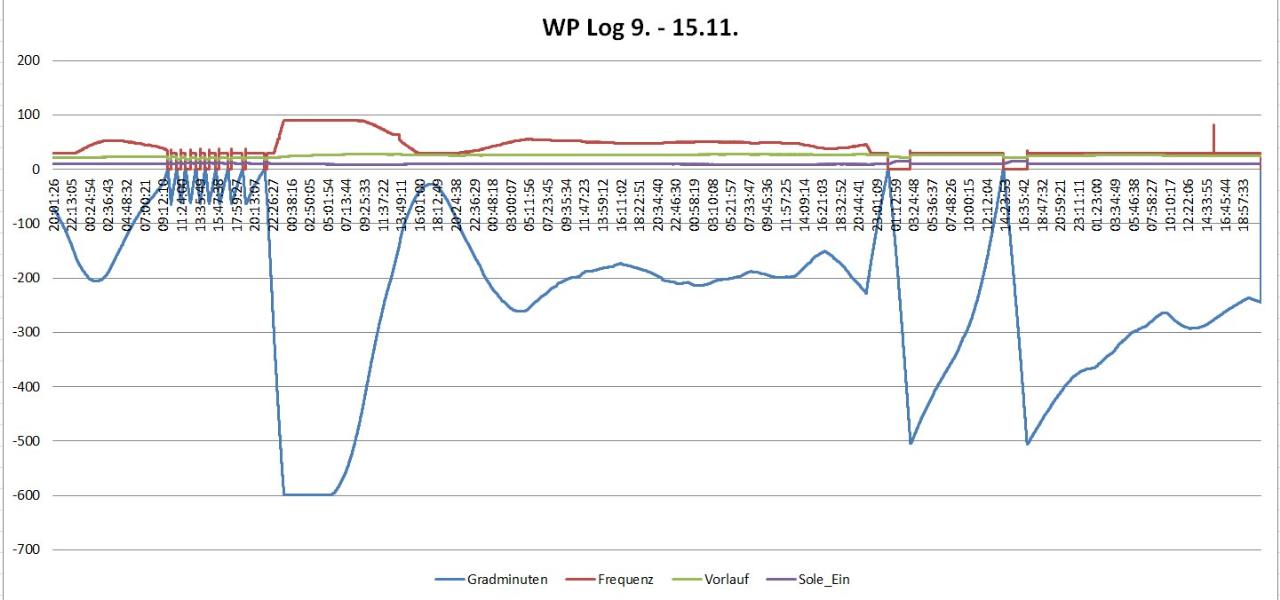

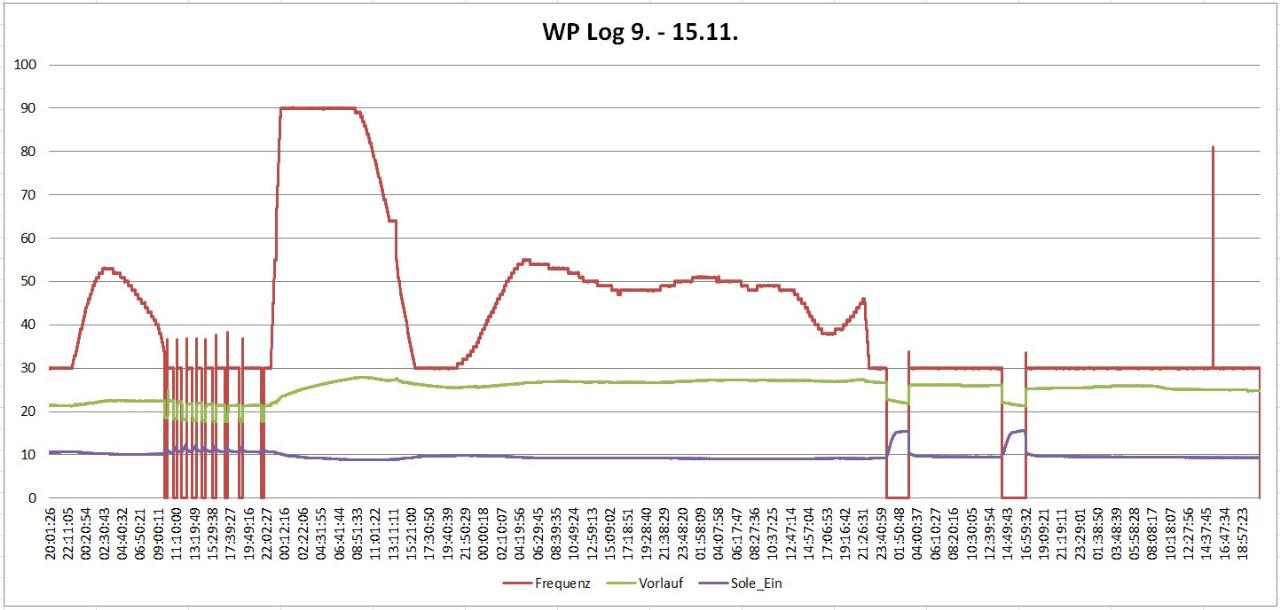

Hab mir heute noch mal ein paar LogFiles kopiert und sie schnell in Excel etwas aufbereitet.
Ich habe seit die WPWP [Wärmepumpe] läuft (9.11. 20 Uhr) ein paar Mal ein Einstellungen geändert. Sie Beiträge zuvor.


2016/20161115489105.jpg


2016/20161115643427.jpg


1
  •  Hannes17
  •   Silber-Award
15.11.2016  (#198)
Beim Durchblättern der Einstellungen sind mir noch zwei Sachen aufgefallen.

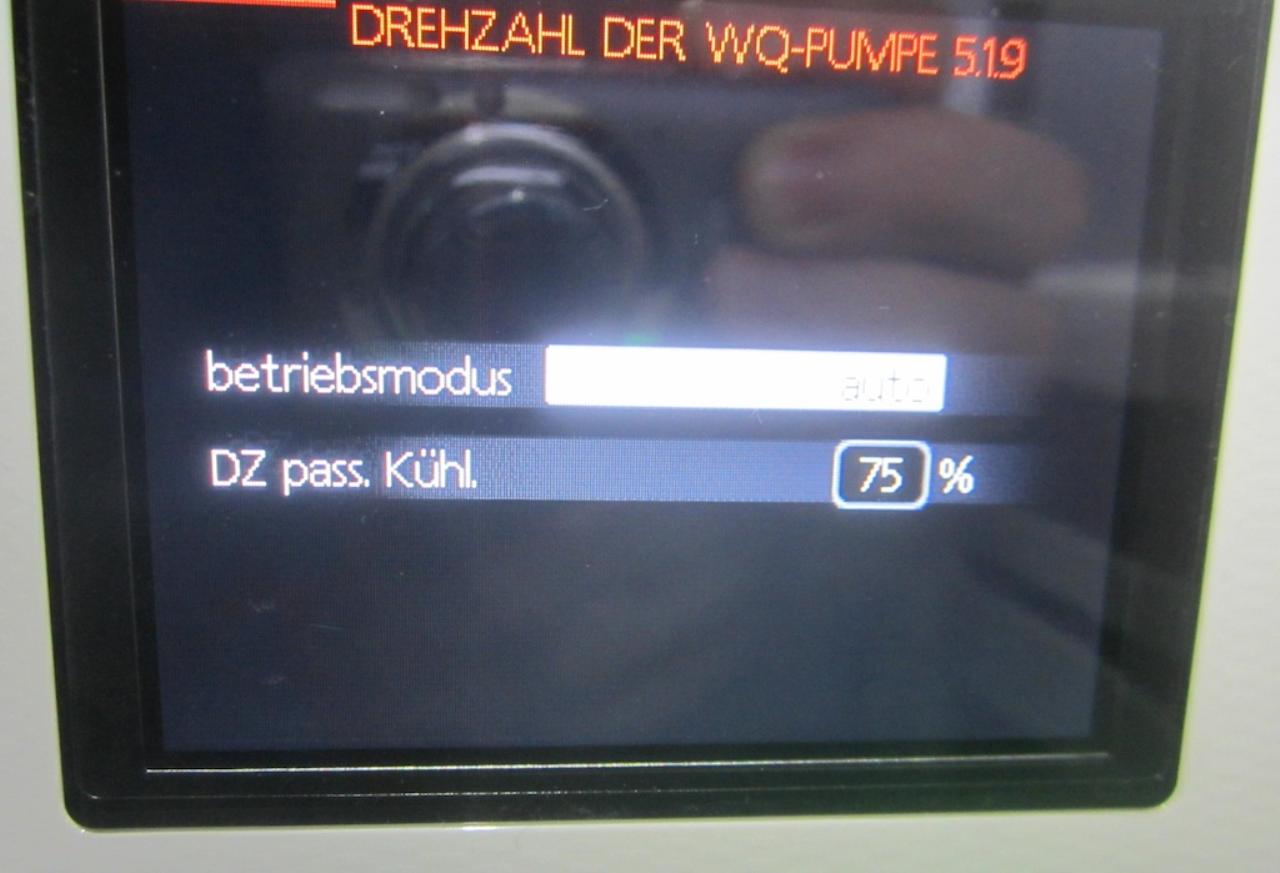

5.1.9. Drehzahl WQ-Pumpe:
War bei mir auf periodisch. Hab ich jetzt auch auf auto umgestellt.

2016/20161115852892.jpg

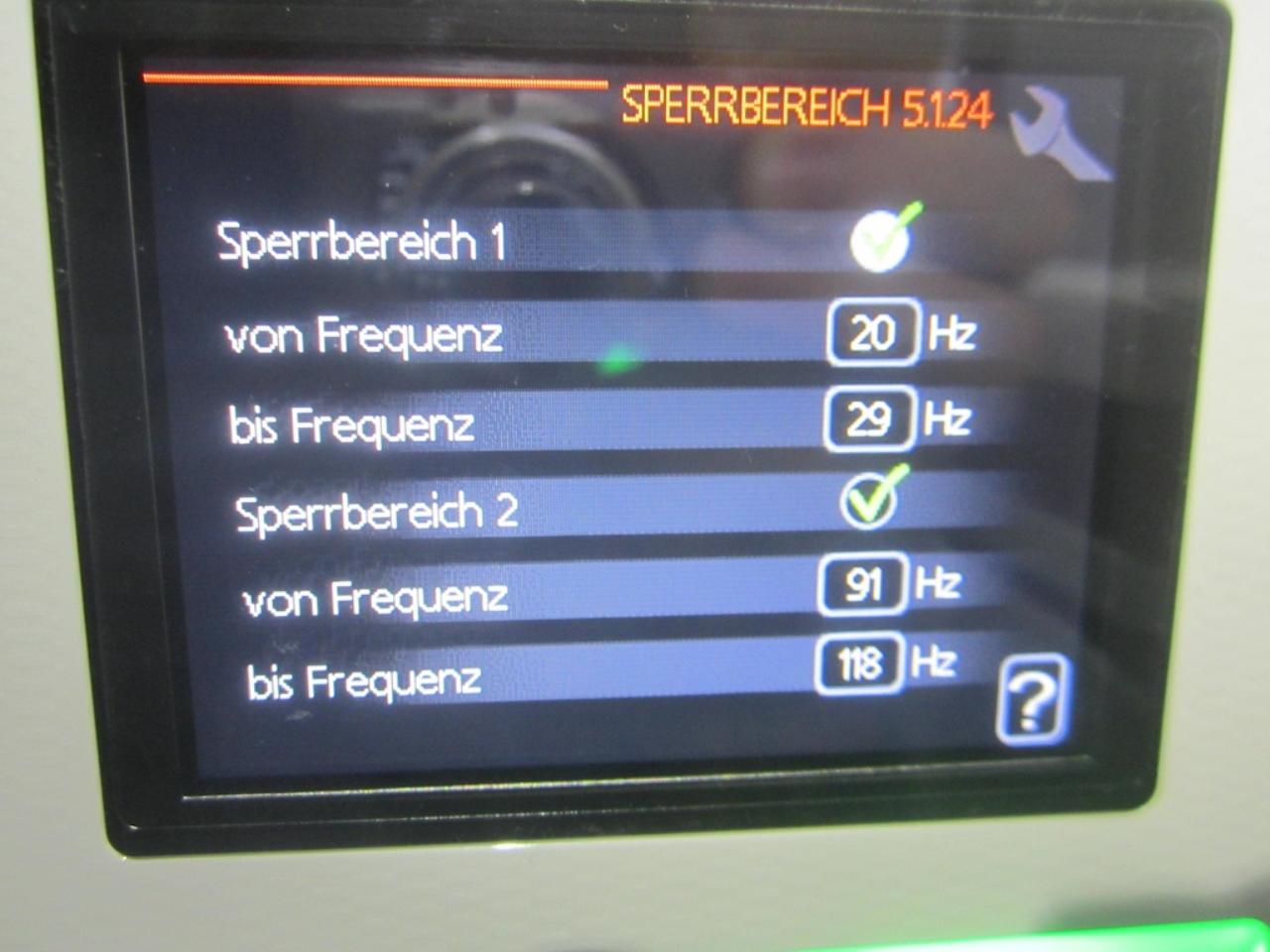

5.1.24. Sperrbereich:
In anderen Beiträgen bzw. den Diagrammen gehen die Kurven unter 30 Hz. Habt ihr den Sperrbereich nicht. Warum ist der bei uns eingestellt? Soll ich den ändern.

2016/2016111593980.jpg


1
  •  Hannes17
  •   Silber-Award
27.1.2017  (#199)
Hab heut mal "das Herz" unserer WPWP [Wärmepumpe] freigelegt und drei weitere Sensoren angeschlossen.
1. Raumtemperatur
2. Sensor im Estrich direkt am Vorlauf (AUX 2)
3. einen zweiten Aussensensor an der Ostseite des Hauses (AUX 3)
Für die "Voyeure" im Uplink. Sind als BT25 und externer Vorlauffühler drin. Keine Ahnung warum sie in der Kühlung drin sind.



1
  •  dyarne
  •   Gold-Award
3.2.2017  (#200)

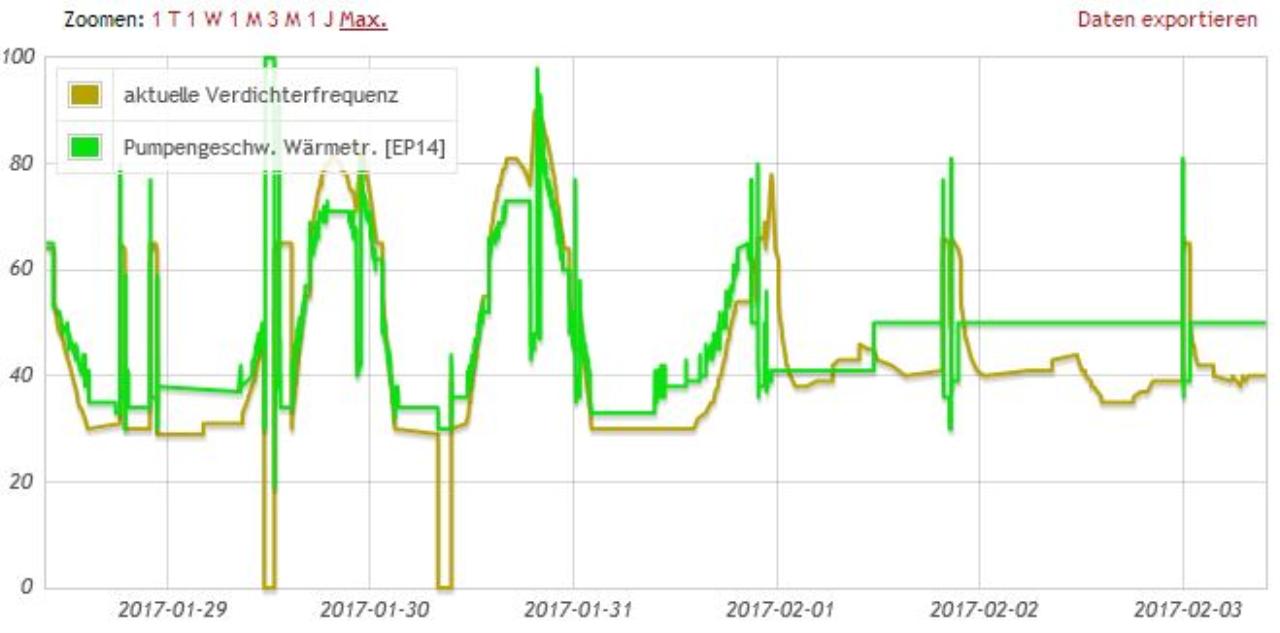

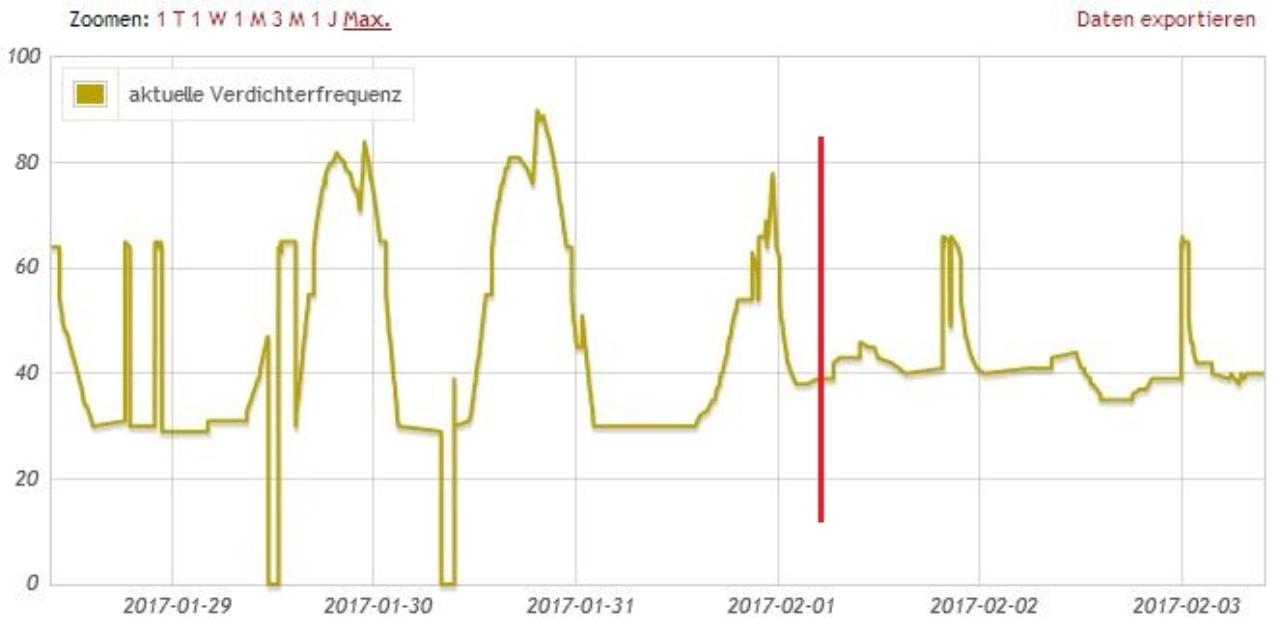

hallo hannes, das fixen der wt-pumpe hat deine maschine zum schnurren gebracht ... emoji


2017/20170203594210.jpg


2017/20170203998442.jpg

1
  •  Hannes17
  •   Silber-Award
3.2.2017  (#201)
Das heißt es passt jetzt besser und ich soll die Einstellung vorerst so belassen?

1
