Grabenkollektor für EFH

Teilen: facebook    whatsapp    email
Zusammenfassung anzeigen (Beta)
 1  2 ... 3 ... 7  8  9  10 ... 11  12  13
  •  Hannes17
20.10.2015 - 17.1.2021
243 Antworten | 27 Autoren 243
17
260
Hallo Forum

Wir sind mitten in der Planung von unserem EFH.
Entscheidung für den Haushersteller (Holzriegel) in den nächsten Tagen/Wochen. Selbiges für den Baumeister für den Keller und die Erdarbeiten.
Einreichung soll noch im Herbst erfolgen und sobald es die Witterung im Frühjahr zulässt, kommt dann der Keller und kurz danach das Haus.

Angeregt durch die zahlreichen interessanten Beiträge hier im Forum, würden wir gerne eine Wärmepumpe mit Grabenkollektor als Wäremquelle nutzen.
Ich bin auch schon in Kontakt mit ein paar Installateur-Unternehmen bzgl. Angeboten für Wärmepumpe und FBH FBH [Fußbodenheizung]-Heizung. Wahrschenlich wird es eine KNV 1155 mit Greenwater 200/300 Speicher. Wenn es sich finanziell ausgeht auch kombiniert mit einer PV-Anlage (eventuell erst etwas später).
Da wir noch nicht eingerecht haben, gibt es aktuell auch noch keinen EA EA [Energieausweis]. Es wird ein Holzriegelhaus mit EG und OG mit ca. 156m² Gesamtfläche werden. Dazu noch ein Keller, in welchem im Gang und in einem Kellerraum auch FBH FBH [Fußbodenheizung] installiert werden soll.

Das Grundstück ist ca. 900m² groß und leicht gegen SSW geneigt. Über das gesamte Grundstück ca. 1,5 Meter Höhenunterschied. Soweit ich das bei anderen Baugruben gesehen habe, ist es ein ziemlich lehmiger Boden.

Ich habe mal versucht unser Bauvorhaben im Gabenkollektor-Tool einzuzeichnen:
http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=UAfYppOBiaOcb1FjPwIW

Ist ganz sicher noch zu verbessern!

P.S: Ein Installateur meinte in einem Gespräche, dass der Grabenkollektor zum Vereisen neigt und das oftmals das Gelände über dem Kollekor einsinken würde. Gibt es dazu Erfahrung bzw. Meinungen?

Besten Dank schon Mal für eure Hilfe!
Hannes

  •  brink
16.8.2016  (#161)
aber lustig, meine wp fährt im untersten leistungsbereich 50% mit 20hz und 50% mit 19hz. :)

1
  •  dyarne
  •   Gold-Award
17.8.2016  (#162)
er würde euch dann wohl ein bitte gerne zurückschicken ... emoji

zitat..
brink schrieb: 19hz

da ist die wp schon im schubbetrieb ... emoji

1
  •  brink
17.8.2016  (#163)
könnte man eigentlich noch die versorgungsspannung etwas "vormodulieren" ;)
vielleicht bin ich im niedrigspannungsgebiet, daher bei mir schon 19hz. ;)

1
  •  Hannes17
17.8.2016  (#164)

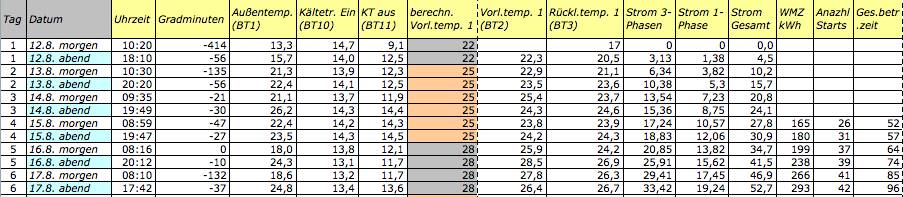

Update der Dokumentation. Jetzt mit ein paar zusätzliche Werten. Ich hab auch Strommesser für den 3-Phasen und 1-Phasen Anschluss der WPWP [Wärmepumpe].
P.S. Es wird schon gemütlich war im Haus emoji


2016/20160817546443.PNG

2
  •  Hannes17
23.8.2016  (#165)

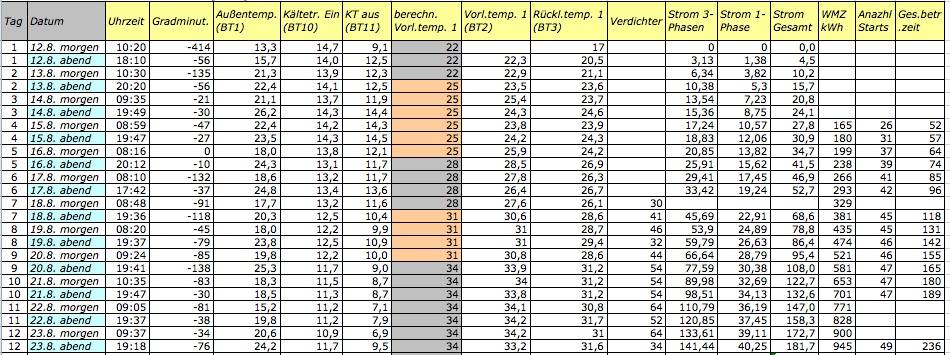

Inzwischen sind wir bei Tag 12.
Ein paar Tage fahren wir schon mit 34 Grad Vorlauf. Der Rücklauf ist aber nie über 32 Grad gestiegen.
Sollen wir den Vorlauf noch ein paar Grad erhöhen, damit wir auch die 34 Grad von der FBH FBH [Fußbodenheizung]-Rücklauf erreichen?


2016/20160823757625.JPG

1
  •  dyarne
  •   Gold-Award
24.8.2016  (#166)
großartig hannes,
tolle übersicht und großartige werte.

deine quelle ist so steif wie erhofft, tiefste sole-ein bei ~11° ist einfach großartig!

EAZ (estricharbeitszahl) von 5,2 brutto und 6,7 netto kann sich auch mehr als sehen lassen...
der große unterschied kommt von der heizumwälzpumpe die jetzt dauernd und auf vollgas läuft. das macht sie im winter zum glück nicht mehr...

deine maschine hat für den arbeitspunkt S10/W35 einen cop von 6,5. man sieht daß sie den auch schafft ... emoji
man sieht auch daß die wp meist mit halbgas gelaufen ist, rund 40-50hz, also 3-4kw leistung fürs ausheizen eines doch recht großen hauses samt tlw keller ... emoji

wasser auf meinen mühlen für die diskussionen mit den leuten aus der branche die sagen 'unmöglich mit einem kollektor den estrich auszuheizen' ... emoji

man hätte bei dir gar nicht so defensiv (2tage/3°) anfahren müssen...

wird eine billige aktion ...

1
  •  dyarne
  •   Gold-Award
24.8.2016  (#167)

zitat..
Hannes17 schrieb: Sollen wir den Vorlauf noch ein paar Grad erhöhen, damit wir auch die 34 Grad von der FBH FBH [Fußbodenheizung]-Rücklauf erreichen?

nicht nötig.
ausheizen simuliert den maximalen lastfall im betrieb, da ist vl und rl viel weiter auseinander, die 100% umwälzpumpe und 2k spreizung sind perfekt...

alles wie im bilderbuch ... emoji

1
  •  Hannes17
24.8.2016  (#168)

zitat..
dyarne schrieb: ...man hätte bei dir gar nicht so defensiv (2tage/3°) anfahren müssen...wird eine billige aktion ...


Wir dokumentieren ja noch mehr Werte mit. Zum Schluss dann auch was wir tatsächlich an Strom aus dem Netz benötigt habe. Aber die PV merkt man schon emoji

1
  •  Hannes17
28.8.2016  (#169)

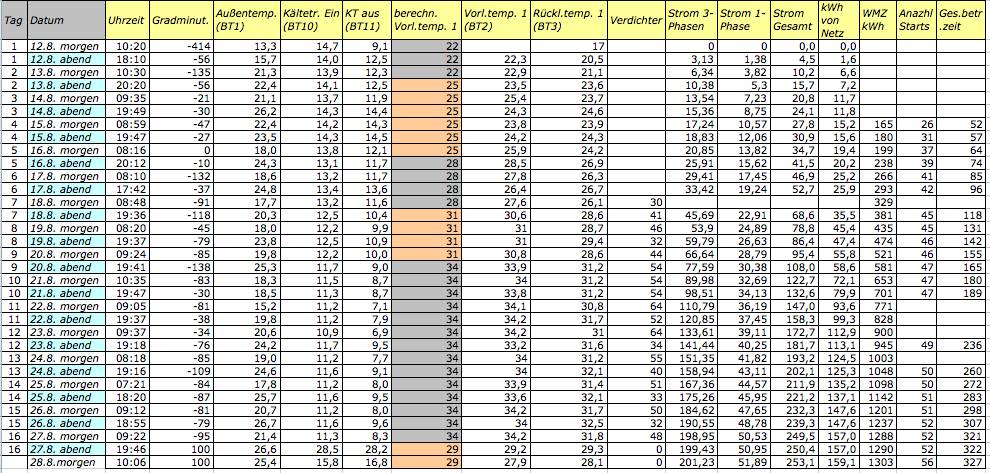

Das Estrichausheizprogramm ist durch und die WPWP [Wärmepumpe] wurde heute wieder abgeschaltet. Mal schauen, wann die WPWP [Wärmepumpe] wieder aktiviert wird.
Laut meiner Auswertung lief das Ausheizen mit einem COP von 5,15 (Wärmemengenzähler / Stromkonsum)
Wir haben ja eine PV und wenn man nur mehr den Strom welcher während dem Ausheizen vom Netz gezogen wurde hernimmt, verbessert sich der COP auf 9,59. emoji Eventuell sogar noch etwas besser, weil die Handwerker auch noch Strom verwendet haben; wenn auch nur relativ wenig.
Jetzt möchten wir gerne eine CM-Messung machen, wobei wir den Eindruck haben, dass der Estrich schon ziemlich trocken ist. Mit den Belägen möchten wir in ca. 4 Wochen beginnen.

Hier noch die vollständige Doku.

2016/20160828915278.PNG

2
  •  Hannes17
8.9.2016  (#170)
Wir haben jetzt noch ein Zweites Ausheizprogramm gestartet.
Haben noch etwas Zeit und mit der PV kostet es auch nicht viel.

1. Tag: 25°
2. Tag: 28°
3.- 9. Tag: 31°
10. Tag: 28°

@ Arne: Kannst mir auf einem der WPWP [Wärmepumpe]-Bilder einzeichnen, wo das Ventil zum Entlüften der Sole-Leitung ist? Gerne auch von anderen Forumsteilnehmern.
http://www.energiesparhaus.at/forum/39797_7#365608


1
  •  brink
8.9.2016  (#171)

zitat..
Hannes17 schrieb: Gerne auch von anderen Forumsteilnehmern.


mein installateur hat mir

zitat..
keinen

entlüfter eingebaut. zuerst wollte ich spirovent, dann doch nicht. er hat sich informiert und meinte, der "einfache" entlüfter, der automatisch entlüftet, wird mit der zeit kaputt, weil die dichtung am ende nicht mehr gut dichtet. daher habe ich mit ihm vereinbart, dass wir uns den kollektor nach 2 jahren anschauen und sollte noch etwas luft in der leitung sein, diese dann rausbringen.

1
  •  Hannes17
8.9.2016  (#172)
Da ich noch nicht weiß, wo der mögliche Entlüfter ist, kann ich auch nicht sagen, ob ich einen hab emoji

1
  •  brink
8.9.2016  (#173)
Hast du sole-verteiler? Da kannst du jeden kreis einzeln "öffnen" und so entlüften. (Wieso war ich den meinung, dass du einen dn40 kreis hast!?!?)

1
  •  brink
8.9.2016  (#174)

zitat..
dyarne schrieb:
sanfra schrieb: wie kann Luft in der Sole ausgeschlossen werden, ist das irgendwie einfach möglich?
wenn du 4 Einzeln absperrbare kreise hast einfach einen nach dem anderen Einzeln absperren und schauen wie sich die spreizung etwickelt. wenn sie sich bei einem weggesperrten kreis kaum ändert wird dieser wenig mitspielen wegen luft im kreis...



1
  •  dyarne
  •   Gold-Award
8.9.2016  (#175)

zitat..
Hannes17 schrieb: Kannst mir auf einem der WPWP [Wärmepumpe]-Bilder einzeichnen, wo das Ventil zum Entlüften der Sole-Leitung ist?

hier...


2016/20160908366435.JPG

das ist die sicherheitsgruppe der soleleitung:
da hast du nebeneinander das manometer, den schnellentlüfter und das sicherheitsventil, das bei überdruck in der soleleitung abbläst...

einfach die schwarze kappe oben am entlüfter ein bissl aufdrehen und horchen obs kurz zischt...

zitat..
brink schrieb: der "einfache" entlüfter, der automatisch entlüftet, wird mit der zeit kaputt...

das gilt vor allem für glykolsole, weil die klebrig ist und den schwimmer verpickt. mit ethanol funktionieren die schnellentlüfter gut...

zitat..
brink schrieb: ...dass wir uns den kollektor nach 2 jahren anschauen und sollte noch etwas luft in der leitung sein, diese dann rausbringen...

sehr guter ansatz...

2
  •  dyarne
  •   Gold-Award
8.9.2016  (#176)

zitat..
brink schrieb: Wieso war ich den meinung, dass du einen dn40 kreis hast!?!?

gibts etwa auch mehrkreisige kollektoren??? emoji

zitat..
brink schrieb: dyarne schrieb:

wo du immer meine zitate herhast, unglaublich ...

das zwingt mich sehr hier keinen blödsinn zu schreiben ... emoji

1
  •  Hannes17
8.9.2016  (#177)

zitat..
dyarne schrieb: einfach die schwarze kappe oben am entlüfter ein bissl aufdrehen und horchen obs kurz zischt...


Danke, werd ich gleich morgen probieren Und dann natürlich berichten.

1
  •  Hannes17
8.9.2016  (#178)

zitat..
dyarne schrieb:
brink schrieb: Wieso war ich den meinung, dass du einen dn40 kreis hast!?!?
gibts etwa auch mehrkreisige kollektoren???


Die Kollektoren, bei welchen ein zusätzlicher "Angst-Kreis" verlegt wird. emoji
Aber da traut sich eh fast niemand mehr drüber.

1
  •  brink
8.9.2016  (#179)

zitat..
dyarne schrieb: wo du immer meine zitate herhast, unglaublich ...


Speziell hier wußte ich, wie wichtig dir das thema ist. Einzeln absperrbare kreise.
Zwar nicht google indiziert, liefert aber trotzdem brauchbare ergenisse.
Wow, was man da alles an infos vorfindet, nur durch zwei magic words.. 😃
http://www.energiesparhaus.at/denkwerkstatt/diskussionssuche_forum.asp?q=Einzeln&Autor=dyarne&bis=100&button=Suchen

1
  •  brink
8.9.2016  (#180)

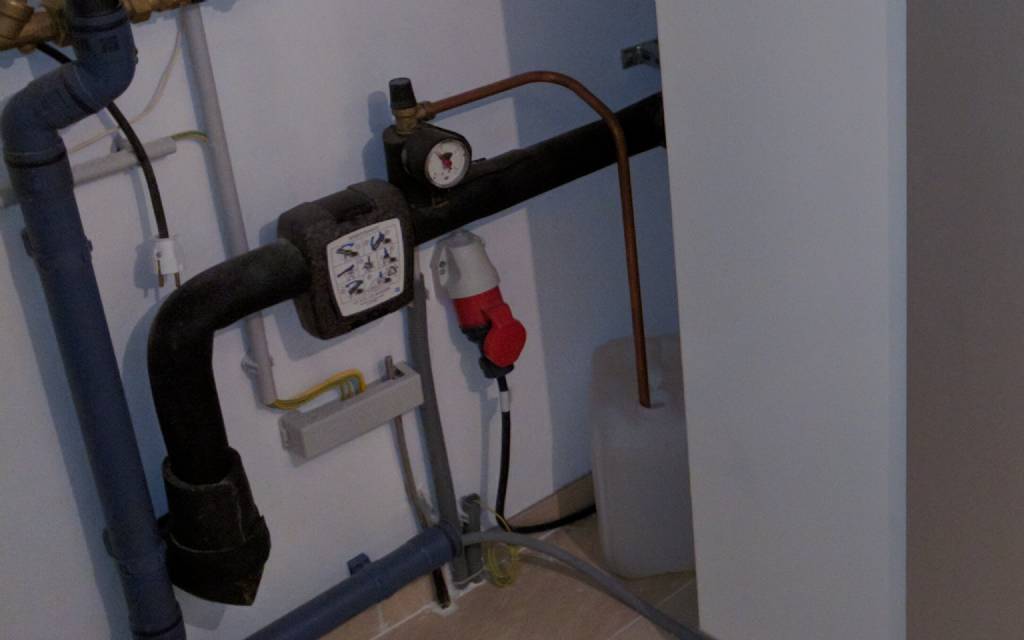

Mir wurde mal gleich die entleerung vorbereitet.. ;)

2016/20160908905482.PNG

1
  •  Hannes17
9.9.2016  (#181)
Hab heute das Ventil des Entlüfters aufgedreht. War nix zu hören.
Das Manometer steht aktuell bei 1,8.

1
