Und das fertige Referenzgraben Produkt

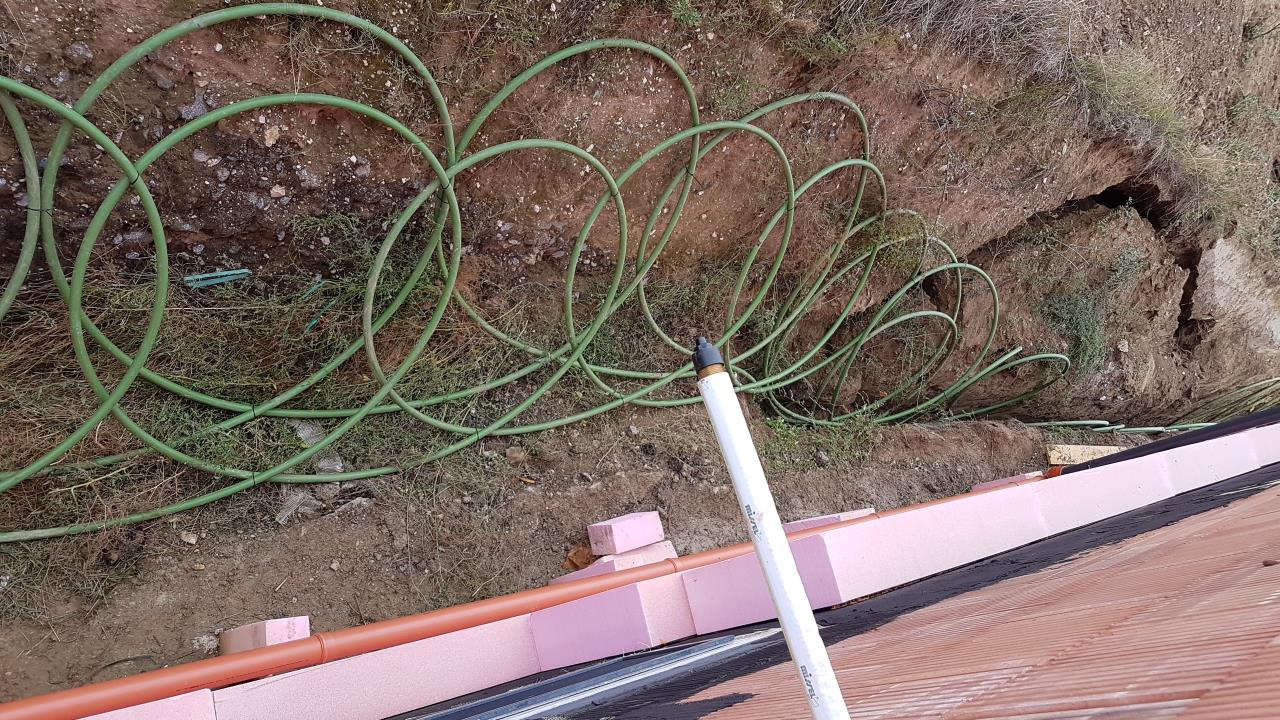

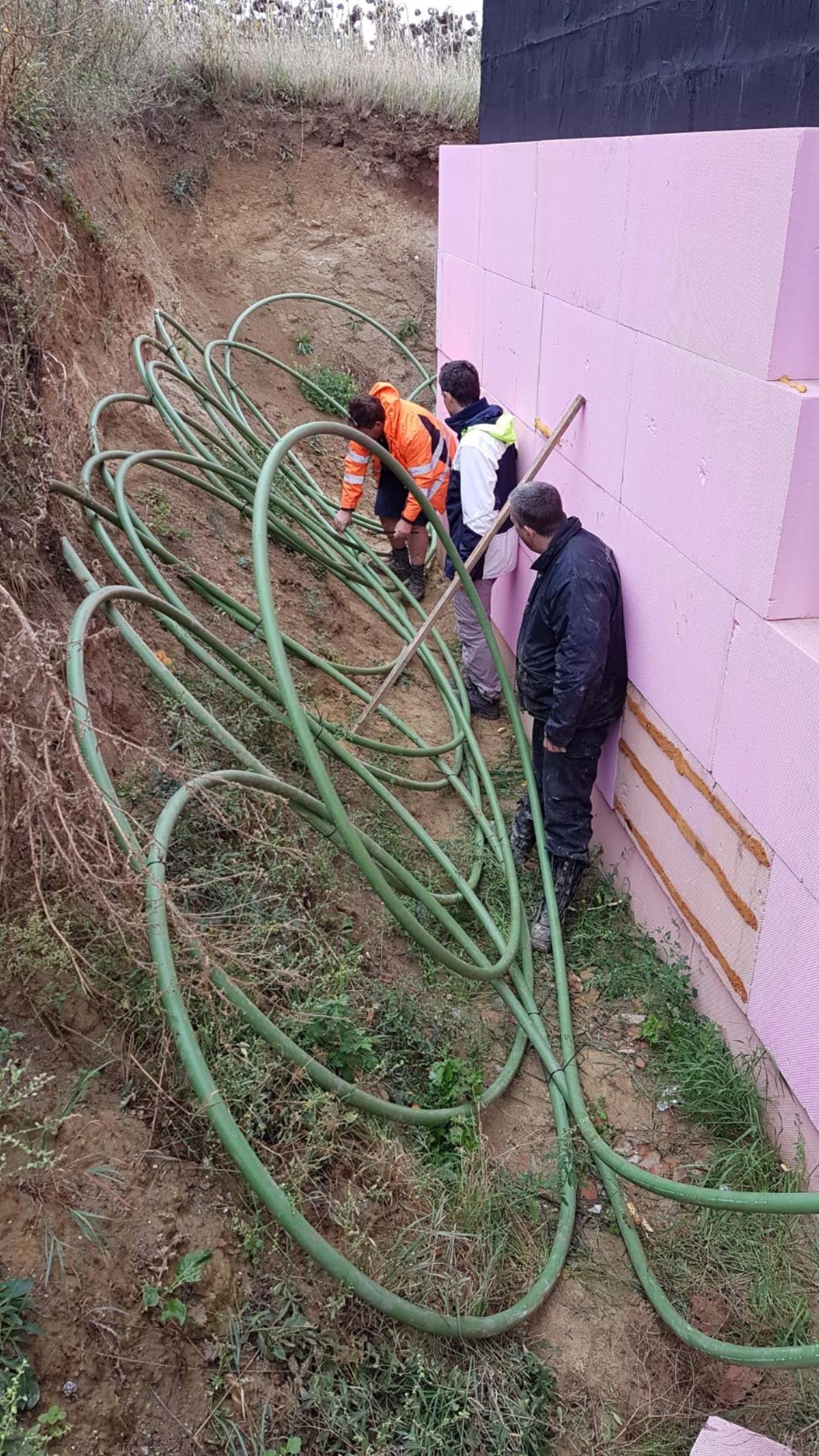

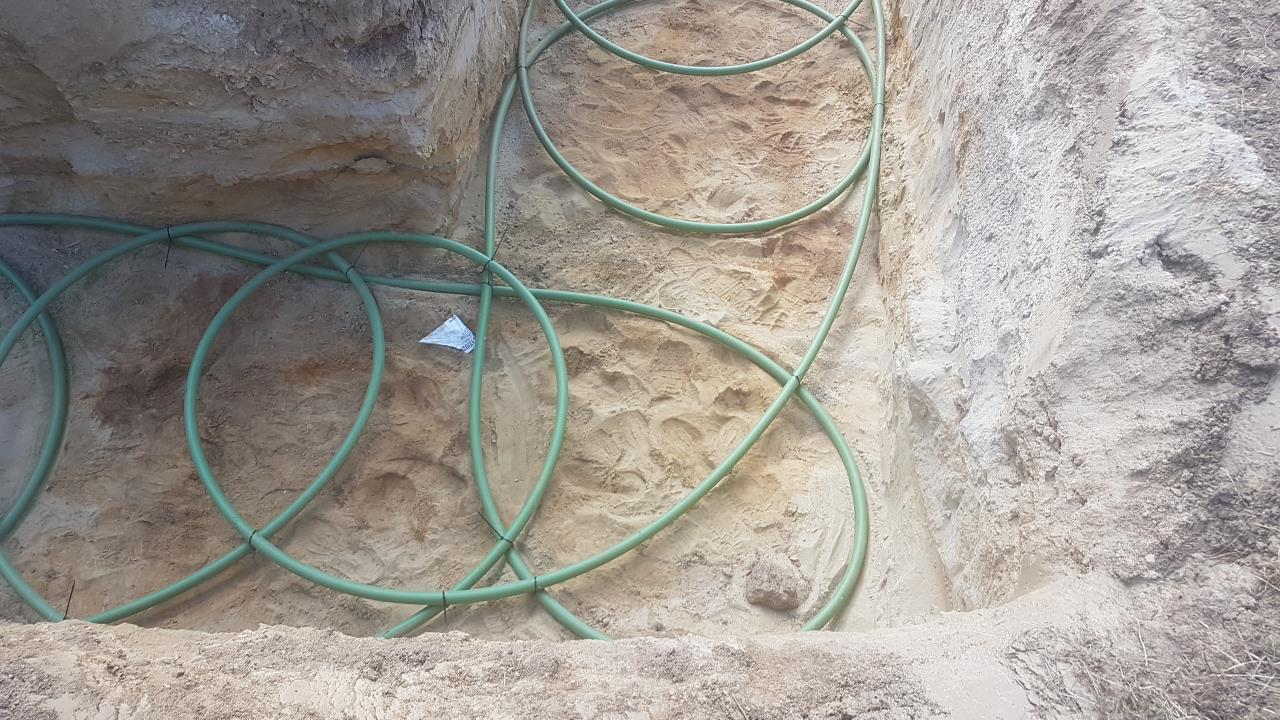

Schlitzgraben (nachdem wir den 2. Kreis in die Künette geschoben haben, wurden die oberen Enden der Slinkies des 2. Kreises mit Holzlatten in die richtige Lage gebracht. Somit liegen die Slinkies V förmig im Graben)
Die oberen Enden der slinkies werden in diesem Bereich zw. 50-80cm unter GOK liegen. Baugrube seitlich
und hinter dem Haus mit der Einführung in den Technikraum  In der Baugrube werden die oberen Enden des Kollis ca. 1,5-1,8m unter der GOK liegen
|
||
|
||
|
danke, coole doku!! hmmmm. da berührt das rohr die frosttiefe. das scheint mit fast zu hoch. könntest an dieser stelle etwas mehr anschütten, quasi den rasen nicht höher liegen haben? |
||
|
||
|
brink deine Aussage verwundert mich jetzt ein wenig. Ich erinnere mich, dass wir im Forum diskutiert hatten die slinky Mitte auf ebene eines horizontalen Kollektors zu legen. Slinkies sind 1,8m im Durchmesser. Aktueller Abstand zur GOK ca 30cm. Somit 90cm (180/2) + 30cm + 50-80cm Aufschüttung ergeben 1,7-2,0m Verlegetiefe der slinky Mitte. Ich bin jetzt ehrlich gesagt ein wenig verunsichert. Höher anschütten wird nicht möglich sein |
||
|
||
|
na, ich hätte den trenchplanner so verstanden, dass die oberkannte bei einer vertikalen verlegung bei -1,2m bleibt. bei 1,8m slinky durchmesser also 3m grabentiefe.
variieren kannst entweder mit fixen slinky durchmesser und tieferen graben oder gleich tiefen graben und kleineren slinky durchmesser. die oberkannte hätte ich immer auf -1,2m gesehen. was meint arne? er hat schon etliche vertikale rgks (mit)gemacht.. |
||
|
||
|
So. Wir haben gestern Nachmittag den möglicherweise problematischen Grabenabschnitt neu konfektioniert und die slinky Durchmesser von 1.8m auf 1.4m optimiert. Somit kommen die oberen Enden mindestens 1.2m unter die GOK, meist aber tiefer.
Danke Jakub für deinen Hinweis. |
||
|
||
|
Voraussichtlicher Termin für die Verlegung der 2. Teilstrecke ist Samstag, der 30. September. |
||
|
||
|
wow! gratuliere! blöd nur der extra aufwand.. |
||
|
||
|
Dafür passts jetzt!
Jetzt hab ich auch Erfahrungen mitn DN40 Rohr Wie zu erwarten bockiger als das DN32er aber trotzdem kein großes Problem es zu verlegen.
Ein horizontal verlegter Kollektor ist viel einfacher auszurichten. Das wirst dann bei Teil2 sehen, das wird a Spielerei, Peter. lg Christian... |
||
|
||
|
1.4m Durchmesser ist beim DN40 Rohr schon ziemlich das untere Limit. Die einzelnen slinkies werden eher elliptisch denn kreisrund. |
||
|
||
 das erste grüne Monster ist eingebettet |
||
|
||
|
Brauchst du da noch Helfer? hab dir eine pn geschrieben |
||
|
||
|
Live Bericht: Rohr 1 ist verlegt |
||
|
||
|
bravo! bei der parallelbaustelle bei manuela wurde soeben vollzug gemeldet... |
||
|
||
|

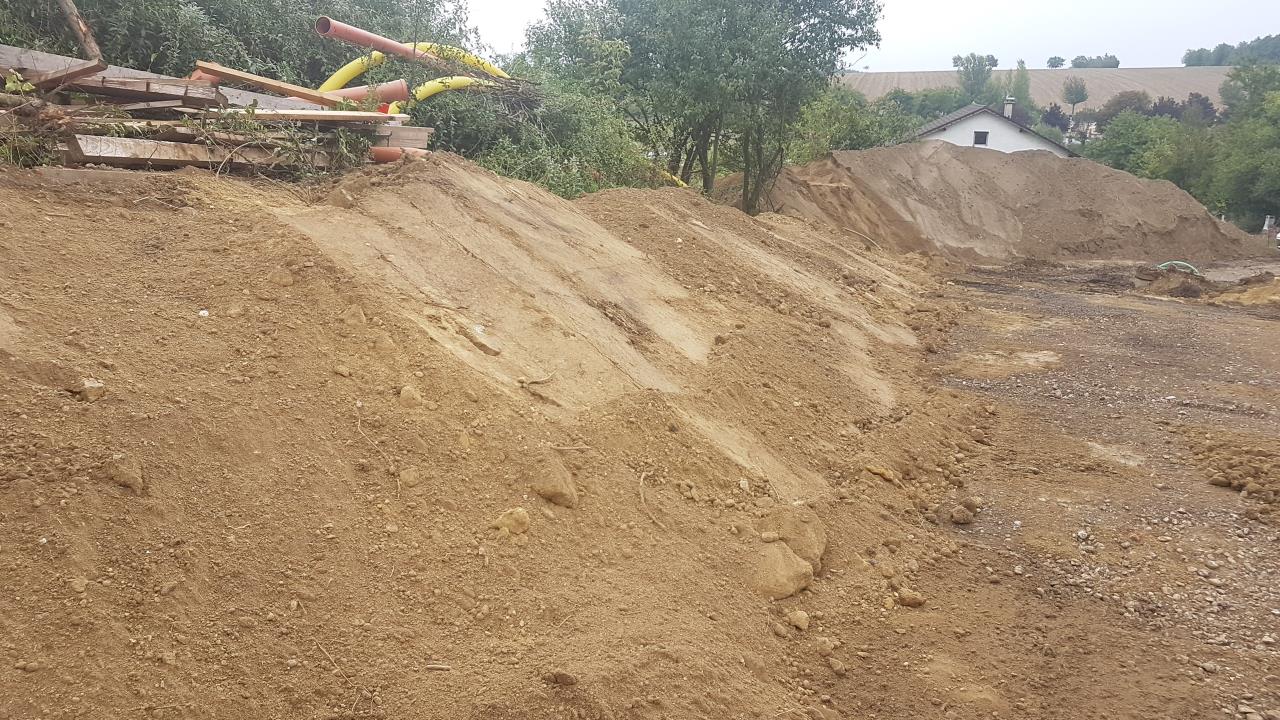

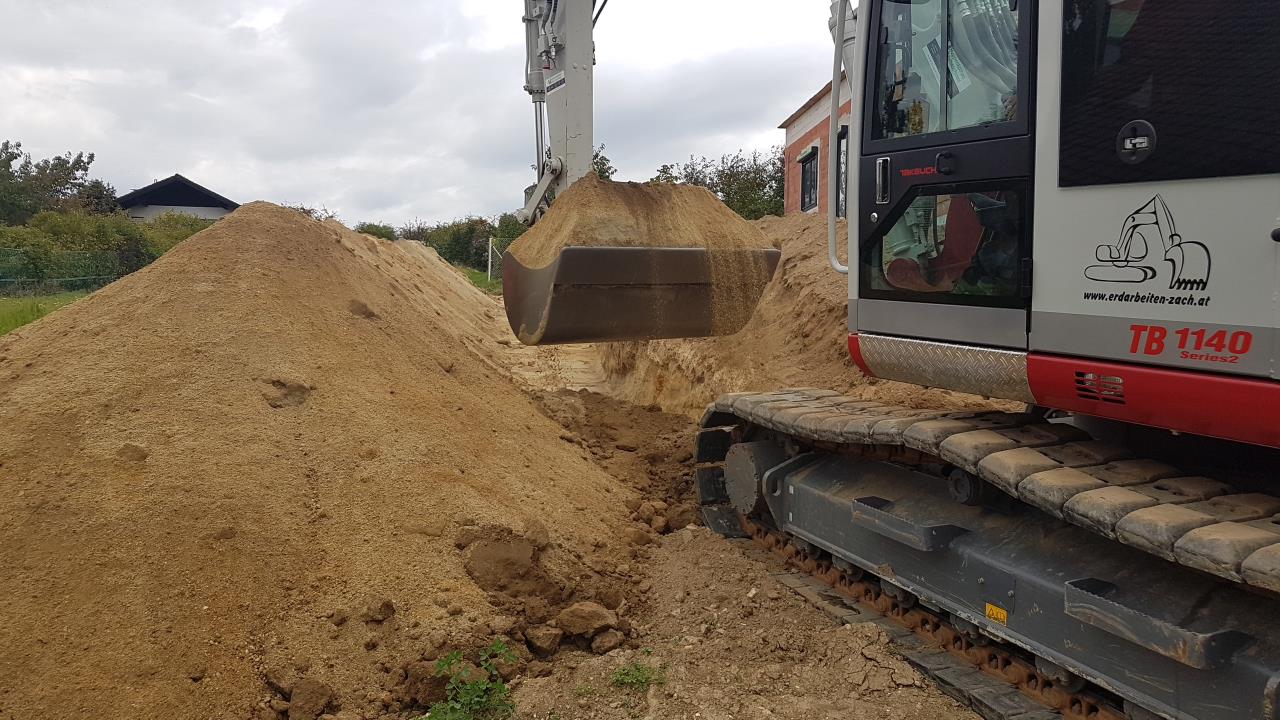

Anbei die Fotoduko vom Graben #2 Der Graben wurde am Donnerstag, 12. Oktober von meinem Haus und Hof Erdbeweger Michael Zach (der schon als Grabenaushubexperte weit über die Grenzen des Weinviertles hinaus bekannt ist) ausgehoben.
|
||
|
||
|

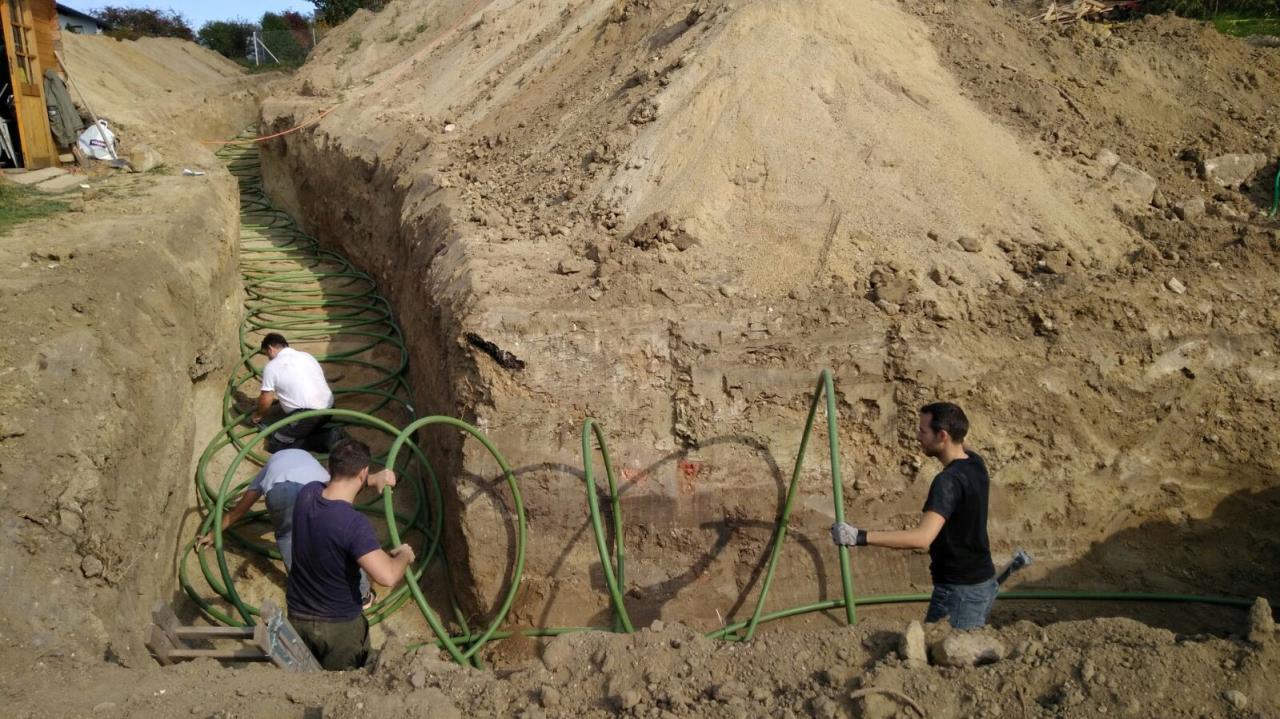

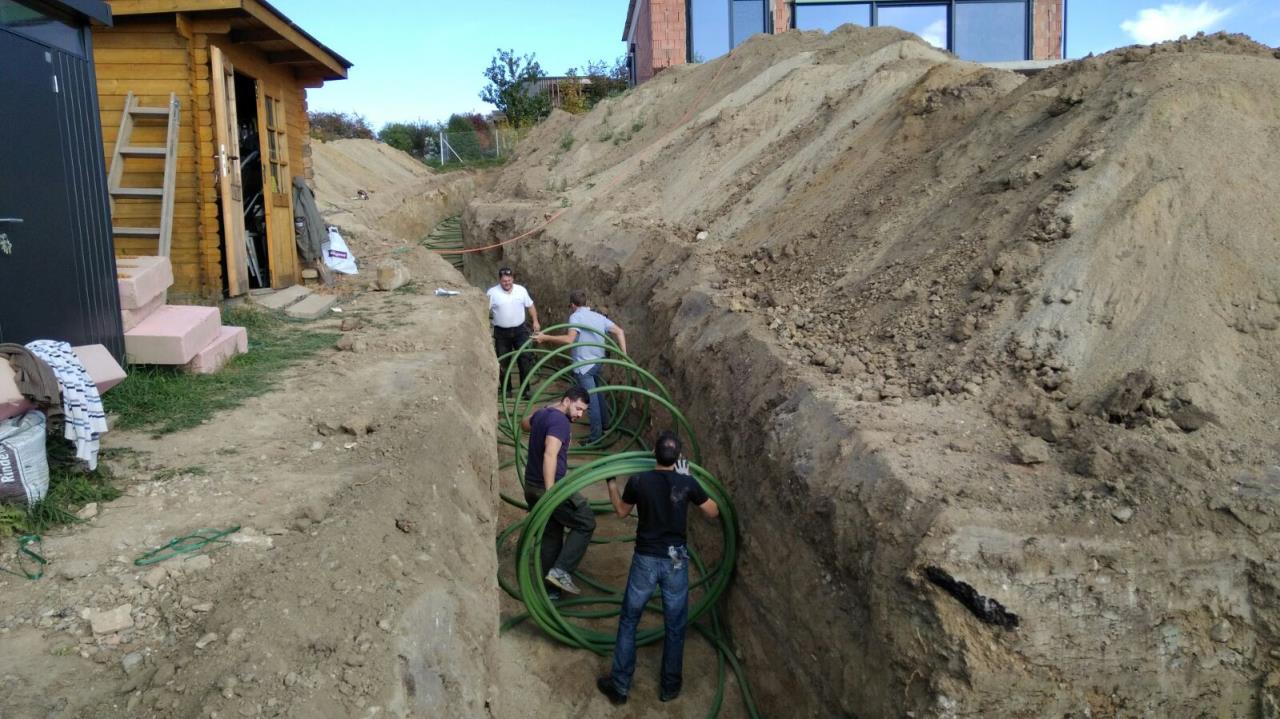

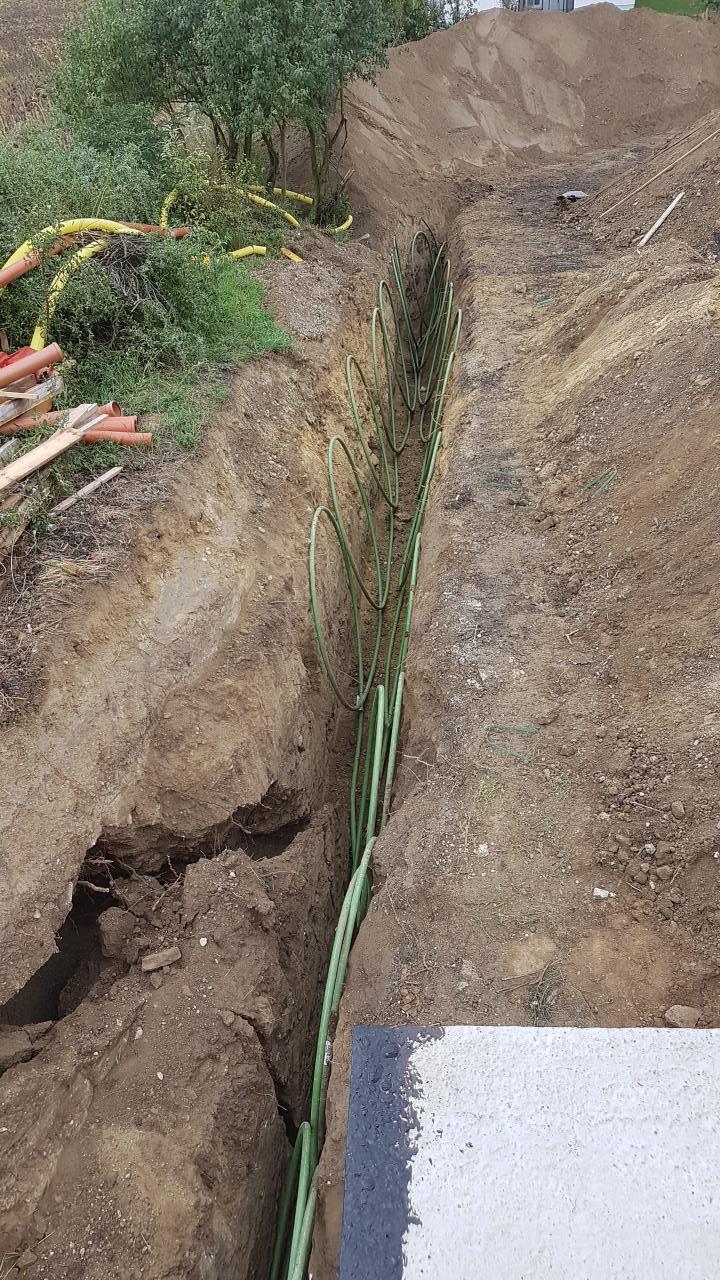

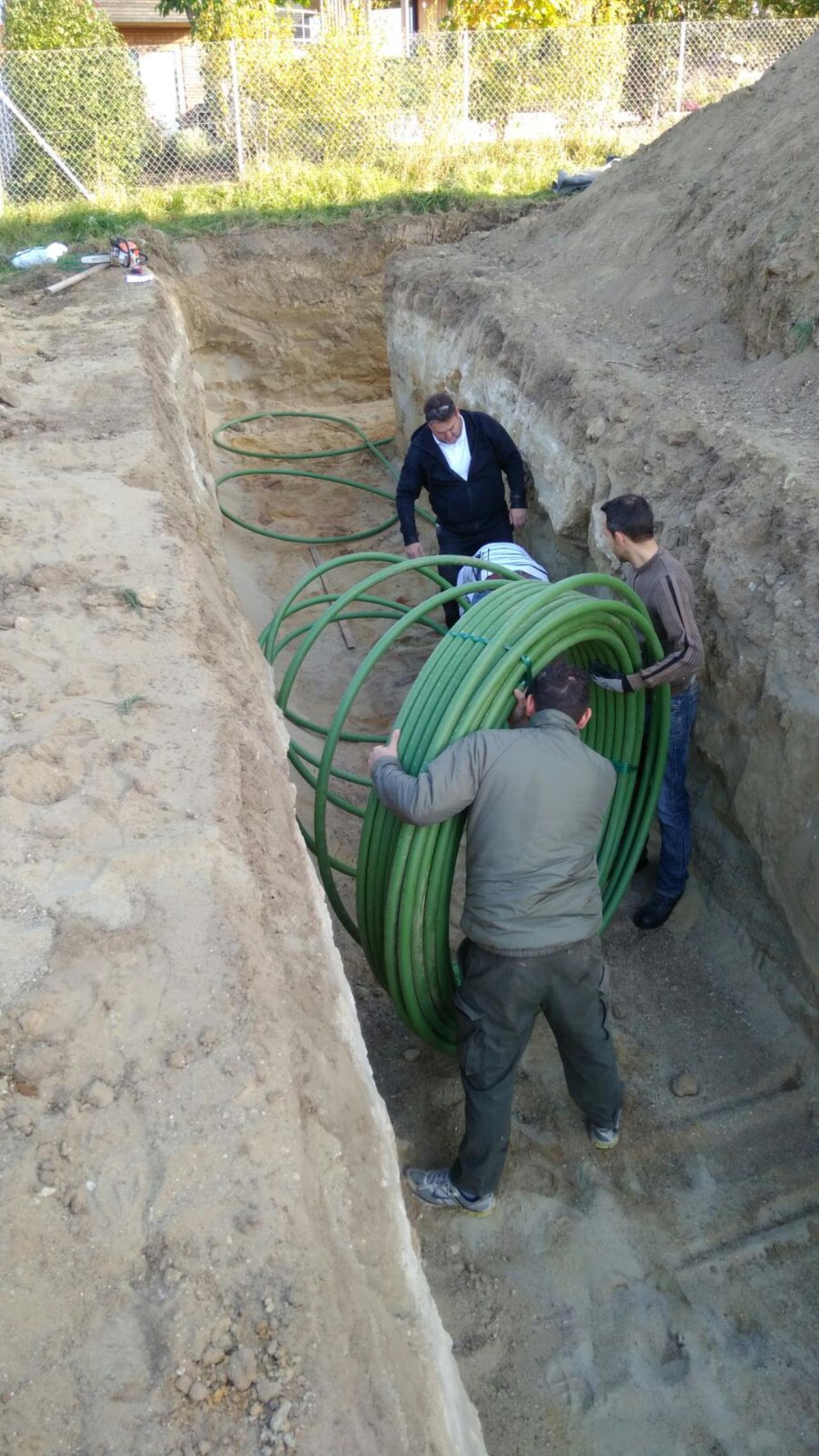

Am Samstag haben wir zu viert den 2. Teil meines RGK RGK [Ringgrabenkollektor] verlegt. Teilstrecke 1 (cold end) vom Technikraum bis zur Grundstücksecke, Grabenlänge ca 14m, zw. 3,6 und 1,5m tief, sowohl als Baugrubenkollektor, als auch gerade und auch ein Teil mit horizontalen slinkies mit relativ grossem Abstan zwischen den slinkies, da kaltes Ende  Ausnutzen der Grubenecke
|
||
|
||

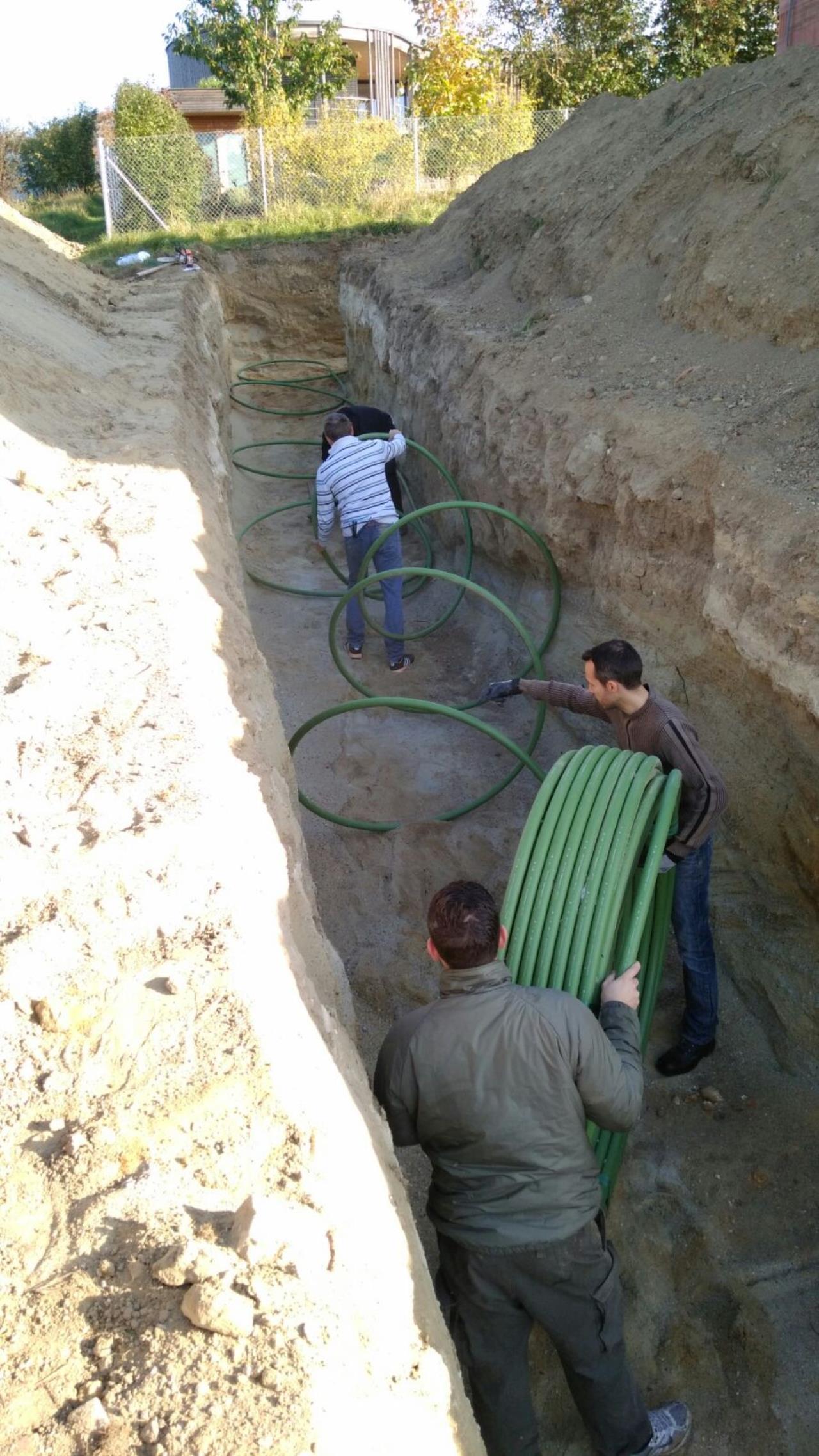

langer Graben mit ca 43m, 1,7m breit, 1,7-2m tief. Einmal ungefähr in der Hälfte des Grabens habe ich den Abstand der slinkies veringert um mehr Belegungsdichte zu realisieren.
|
||
|
||
Hier mussten wir den Graben etwas breiter baggern. Ergo habe ich mich entschieden die grössere Entzugsfläche zu nutzen um slinkies mit grösserem Durchmesser zu verlegen. Damit nutzte ich gleich den Vorteil die Rohrlänge im letzten Grabenabschnitt zu optimieren, da hier die Muffen zum Verlängern der je 200m langen Kollektorrohre erfolgen wird (Mitte kommender Woche).
|
||
|
||

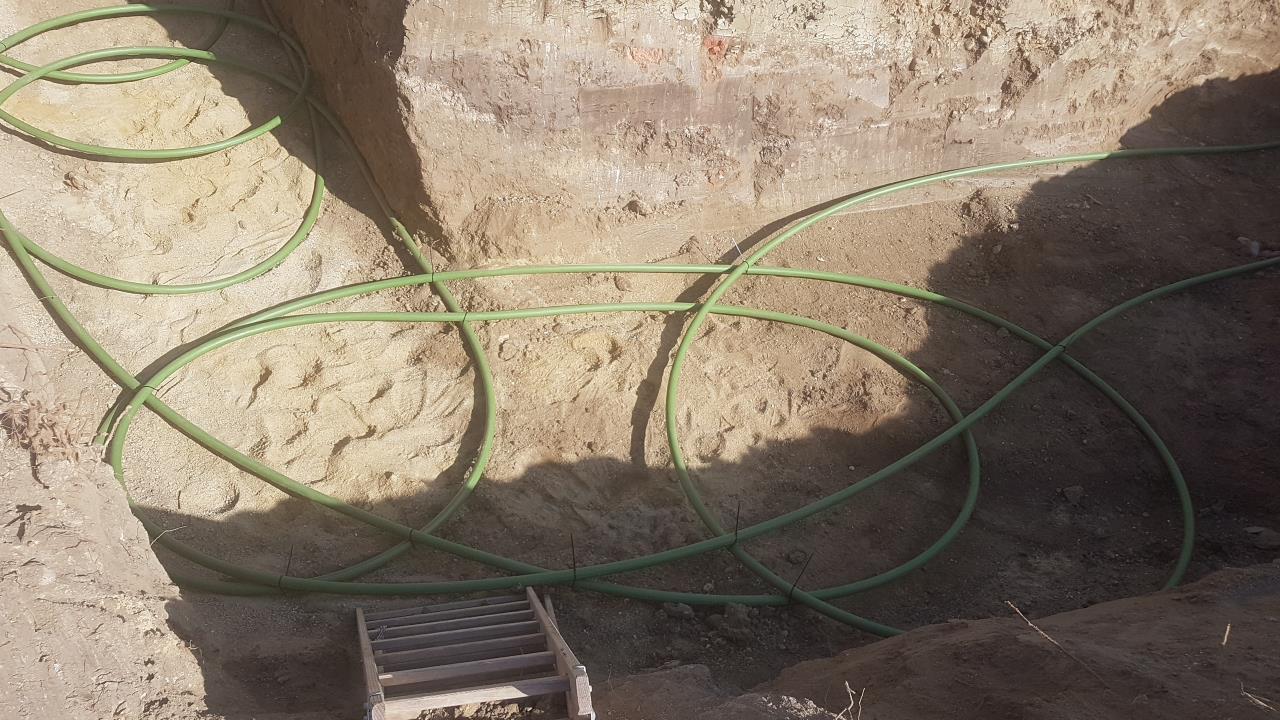

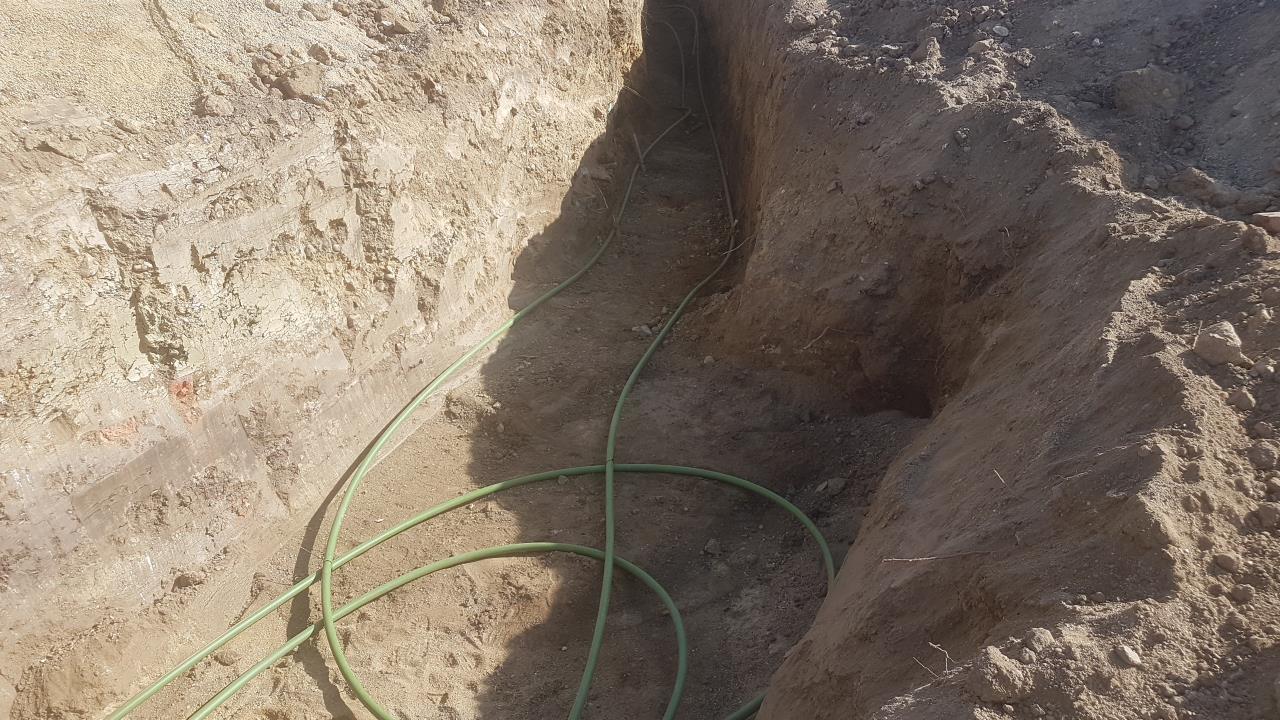

Hier noch der Graben in dem die Rohre verbunden werden (gerader Graben da hier der Zufahrt zum Haus realisiert wird und der Kanal, Wasser, Strom und Telekomanschluß kreuzt - ich werde den Kollektor and der Kreuzungsstelle mit eine XPS Platte abdecken um das Einfrieren der Wasserleitung sicher zu verhindern). Hier ist der Graben auch deutlich tiefer ausgelegt, etwa 3m.
|
||
|
||

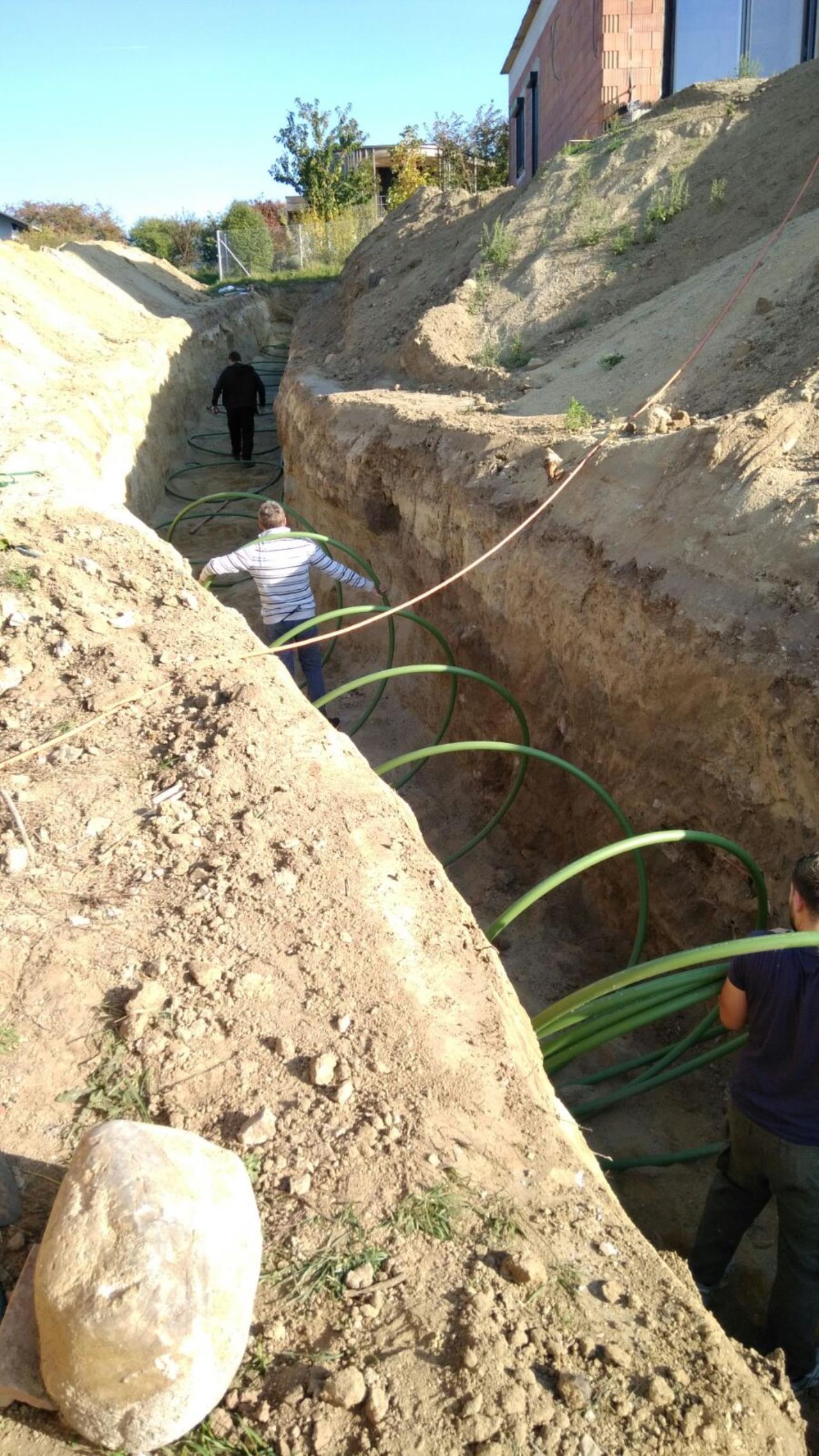

Hier noch ein paar action Fotos mit meinen Helfern
|
||
|
||

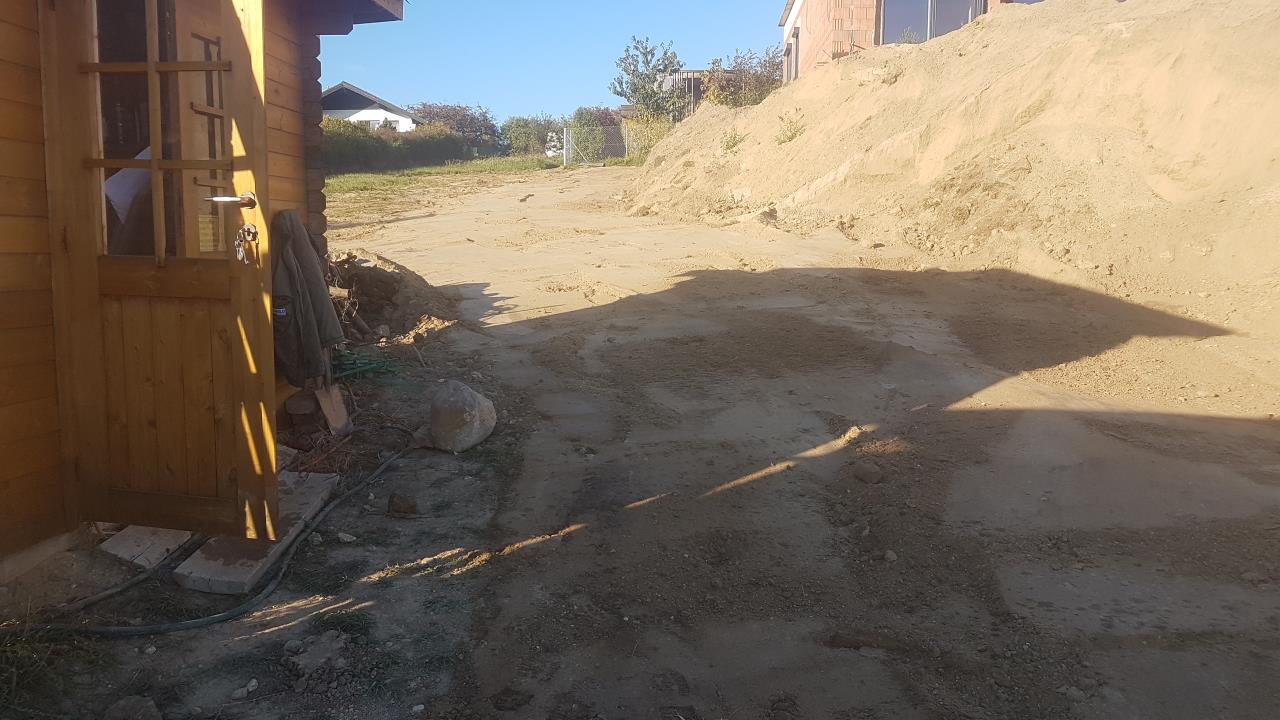

und ein letztes Foto nach dem Zuschütten des Grabens
Ich hoffe ich kann mit meinem Projekt wieder viele Leser dazu mitivieren einen Ringgrabenkollektor zu bauen. Der Grabenkollektor war wesentlich einfacher und rascher zu realisieren als ich ursprünglich dachte. Für dieses Referenzprojekt möchte ich Eingige Personen besonders heraus heben: Arne, der mit seinem Ansporn den RGK RGK [Ringgrabenkollektor] in Östgerreich zu etablieren erfolgreich ist und mir geduldig meine Fragen beantwortet hat und meine Bedenken ausgeräumt hat. brink, der mich schon fast genötigt hat 2x 400m 40er Rohr statt 3x 300m 32er Rohr zu verwenden. casemodder, Bali65 und zuluindia für ihre Hilfe beim Verlegen des RGK RGK [Ringgrabenkollektor] Michael Zach, unser Baggervituose und mittlerweile RGK RGK [Ringgrabenkollektor] Grabenexperte. Und zu guter Letzt auch Hr. Muggenhumer der perfekte RGK RGK [Ringgrabenkollektor] Bundles verkauft. Nächster Bericht kommt dann, nach der Inbetriebnahme des Kollis. |
||
|
||
|
gratuliere! tolle bilder. .. schön dn40 wieder in action zu sehen. die großen schleifen des dicken rohrs wecken bei mir erinnerungen
wie fiebern dem estrichausheizen entgegen und wie das combo modulierende idm + rgk performen werden |
Dieser Thread wurde geschlossen, es sind keine weiteren Antworten möglich.
