Sehr schöne Anlage und Doku! Wieviel kWp kWp [kWpeak, Spitzenleistung] hat sie letztendlich insgesamt? 24 + dann noch 13 = ca. 37kWp oder so? Bei meinem Goodwe mit Pylontech HV Speicher sehe ich ungefähr 70% wenn ich Batterie-Ladung und -Entladung in der Wechselrichter-App in Verhältnis setze. Aber diesen Goodwe-Daten schenke ich nicht viel Glauben. Mir wurden auch schon andere Daten und Berechnungen aufgezeigt und damit würde es schon besser aussehen mit um die 87% wenn ich mich recht erinnere hmm... |
||
|
||
|

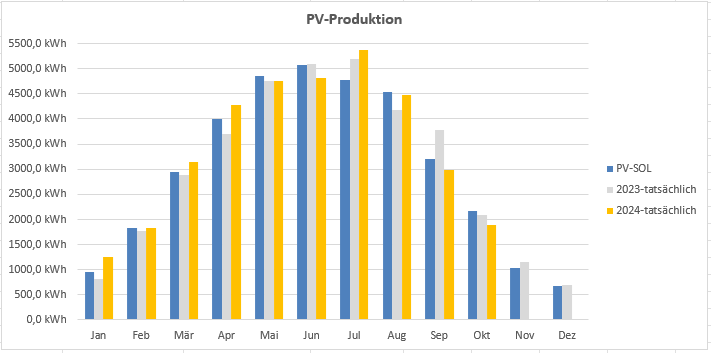

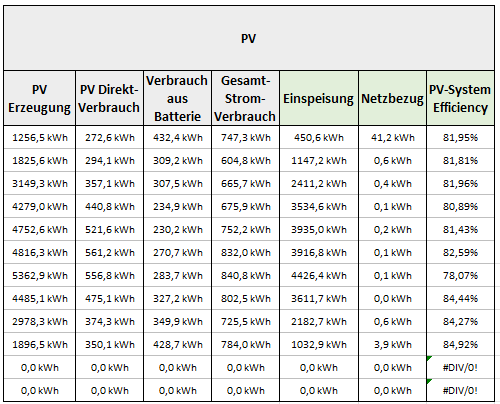

38,25kWp und 46,08kWh Aber in Wirklichkeit ist die Anlage grundsätzlich schon eher schlecht ausgerichtet. Die Südseite wäre in Ordnung, aber der große Baum dahinter wirft dann halt trotzdem irgendwann Schatten, Nordseite ist sowieso schwach und zusätzlich am stärksten vom Schattenwurf betroffen. Westseite ist halbwegs OK, aber sehr flach und auch irgendwann im Schatten. Unterm Strich trotzdem OK. diese Masse an Modulen machts, und der Invest/Aufwand war verhältnismäßig jetzt nicht sooooo schlimm. Hier die PV-Produktion 2023/2024 bis Okt  2023:  2024 bis Okt:  Der Gesamtverbrauch ist schon spürbar gestiegen. Aus mehreren Gründen: - Kinder sind größer - der Große hat oft auch die Freundin da, also sind wir schon meist oder oft zu 6. in unserm kleinen Häuschen - Halle und E-Stapler werden gut genutzt - und... Strom kostet eh nix mehr 😉 |
||
|
||
|

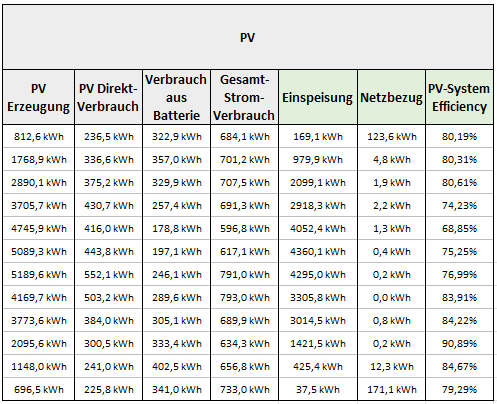

Danke für die Tabellen. Wie hast du aus den Daten in der Tabelle die PV-System Efficiency berechnet ? (Wollte es nur nachvollziehen können) Dankeschön |
||
|
||

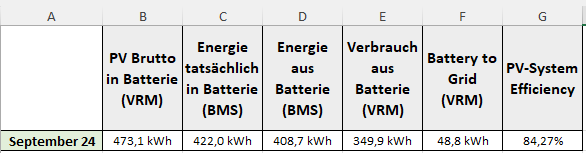

hier am Beispiel Sep.24:  Ich rechne = (E+F)/B Also die Netto genutzte Energie aus der Batterie (398,7kWh) durch die Brutto Solar erzeugte Energie, die Richtung Batterie geleitet wurde (473,1kWh) = 84,3% Dazwischen in der Kette zähle ich auch noch die Werte mit, die das BMS BMS [Batteriemanagementsystem] selbst misst, was in Batterie rein und raus geht. |
||
|
||
|
Ja, so richtig schön übersichtlich ists nicht. Aber wie sonst darstellen? eine Batterie in die Mitte reinzeichnen z.B. ? Aber hab den Fehler gefunden, du hast einen Zahlendreher drin: 5119+12,1= 5131,1 3553+456 = 4009 also 78,1% laut VRM-Daten bzw. Flussdiagramm. Wenn ich mit den Einspeise-Daten vom Netz-Smartmeter rechne, liege ich bei: 2023 gesamt : 80,45% 2024 (bis Okt): 82,37% |
||
|
||
|

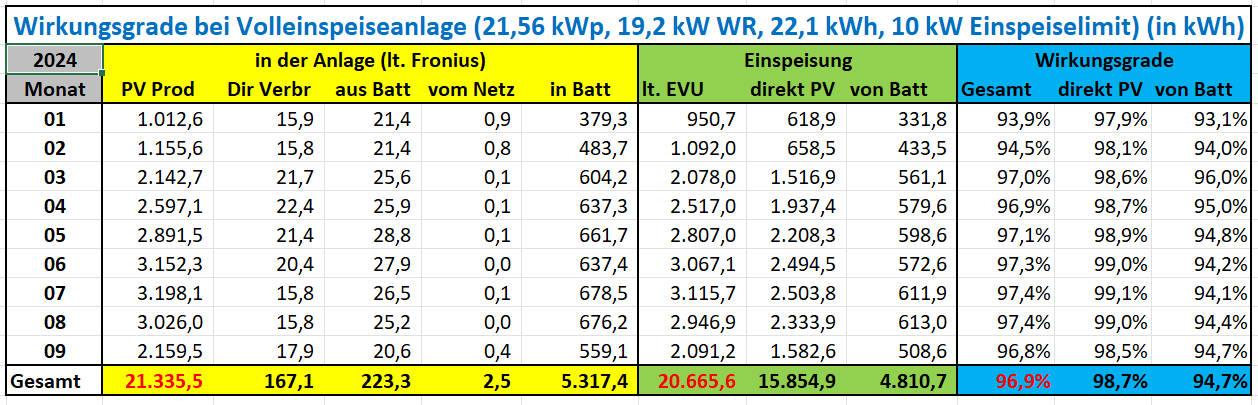

Ich danke Dir, die Werte konnte ich nicht in der ersten Tabelle finden. Zum Vergleich, eine meiner Volleinspeiseanlagen mit HV Batterie: (Volleinspeiseanlagen haben den den Vorteil, daß man sich beim rechnen nicht um den Eigenverbrauch kümmern muß und man recht gut die internen Zähler mit dem EVU Smartmeter abgleichen kann ) Fronius Gen24 10.0 + Symo 8.2 + BYD HVM 22.1 (Der Symo hat ungefähr ein Drittel Anteil am Ertrag) Bei einer Produktion von 21.335,5 kWh landeten in den letzten 9 Monaten insgesamt 20.665,6 kWh im Netz. Davon liefen ca. 23% den Umweg über die Batterie (wegen zeitversetztem Einspeisen). Das entspricht einem Gesamtwirkungsgrad von 96,9%.  |
||
|
||
|
Das Hochvolt effizenter ist doch klar. Aber?? Und wie rechnest du das dann jetzt? Wenn 5317,4kWh die Batterie gehen, und 4810,7kWh raus, dann sind das doch 90,5% |
||
|
||
|
+ 223,2 kWh, die die Batterie innerhalb der Anlage aufwenden muß, um den Eigenverbrauch abzudecken. Somit gehen 5317,4 rein und insgesamt 5034 raus. Macht 94,7 % Hatte nur die Frage zu den 80-83% Wirkungsgrad, da ich grade am überlegen für ein neues Projekt bin, wo Wirkungsgrad und Batteriekosten eine Rolle spielen. Ich wollte deinen Thread nicht kapern. Sorry. |
||
|
||
|
ah, alles klar. ja, die Wirkungsgrade decken sich aber eh relativ gut mit was Datenblätter und Testberichte erwarten lassen. Dass lowvoltage bzw. Victron hier nicht in der höchsten Wirkungsgrad-Liga mitspielt, ist aber denke ich bekannt und von den Usern bewusst akzeptiert. Für mich passts, es war ja Ersatzstrom ohne Kompromisse, Erweiterbarkeit, LV-DIY-Batterien usw. der Grund für die Victron-Entscheidung. Außerdem bin ich hochzufrieden mit der perfekten, offenen Software und den Anwendertools. Da ist Victron wirklich ein Traum. Am liebsten wärs mir, die würden die Software auch für Wärmepumpen, Lüftungen und sonstige Haustechnikgeräte machen. Das ist sowas von gut. Auch im Vergleich zu anderen PV WR WR [Wechselrichter] Herstellern und natürlich Lichtjahre vor jedem China-Kram und nein, kein Problem wegn kapern. Den Thread hab ich eh schon ne Weile vernachlässigt 😉 |
||
|
||
|

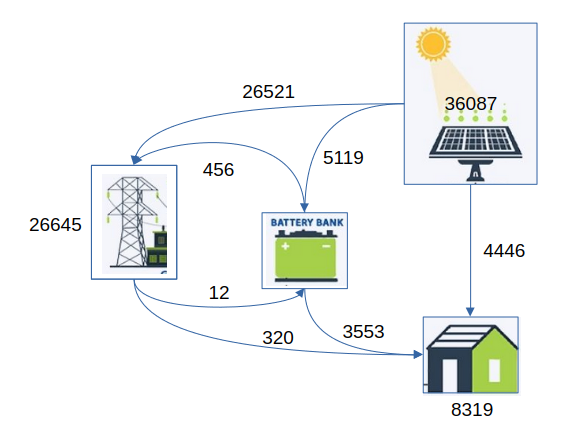

Typisch, ich werde zunehmend legastenischer ... Vielleicht irgendwie so ... aber ich bin kein großer Künstler, selbst mit zusammengefischten icons (von https://mechanicrealm.com) nicht:  Einen Verlust-Knoten neben der Batterie könnte man auch noch machen, dann sollte bei allen Knoten die Summe stimmen. |
||
|
||

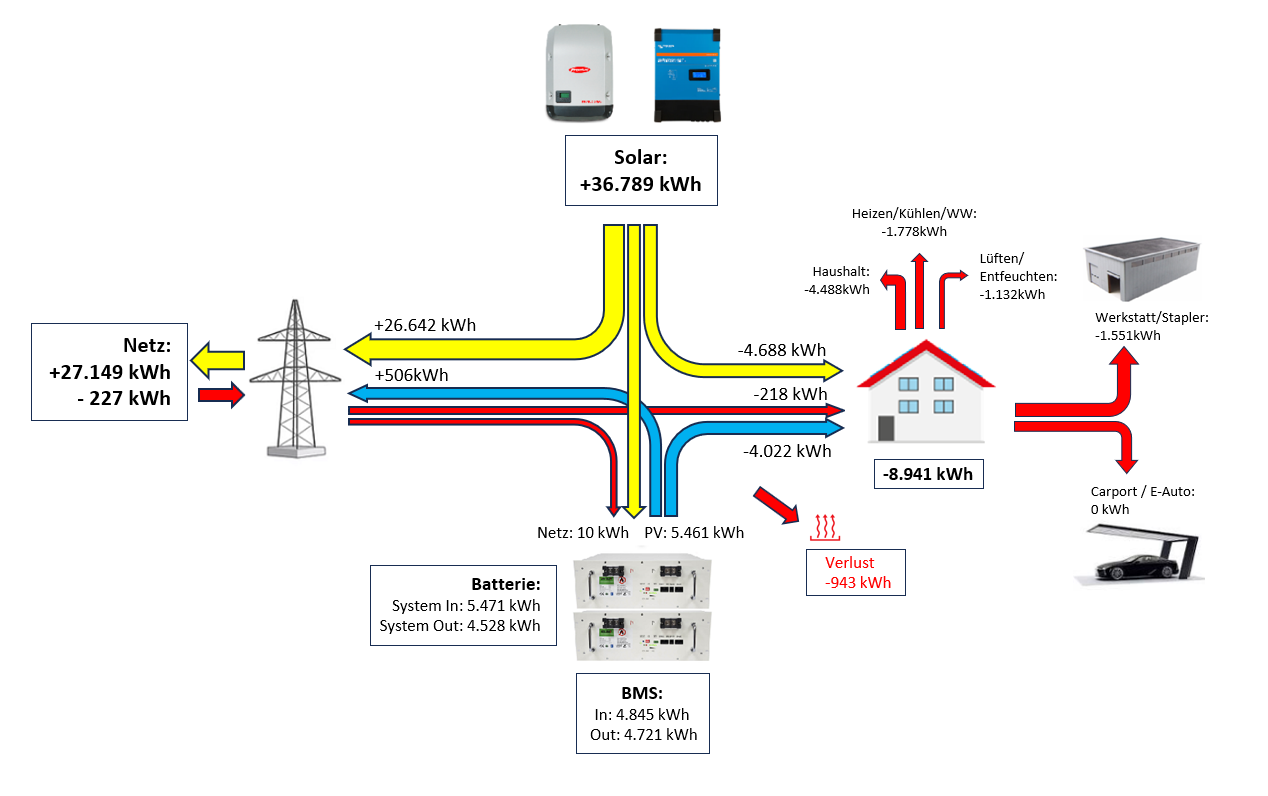

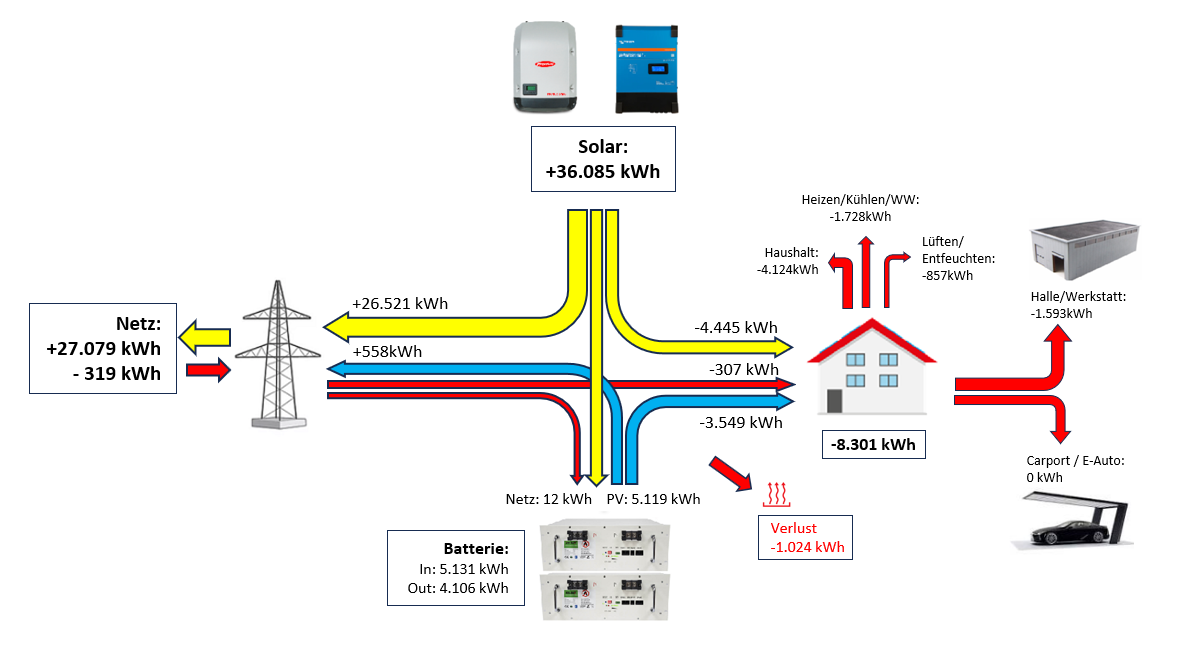

sehr cool, danke! das hat mich jetzt doch gleich etwas motiviert, und ich hab mir folgendes Gesamtbild mit den Bildern aus meiner Visu zusammengebastelt. Auch sind mir dabei ein paar mini-Fehler in der Auswertung aufgefallen. Aber damit ergibt sich dieses Bild für 2023:  Und ein Bild für 2024 kann dann ja auch bald folgen 😉 |
