Tja, kaum passt nicht auf, wirst rechts überholt |
||
|
||
|
Wo habt ihr die Clips bestellt? lg |
||
|
||
|
Letzte Lieferung waren 1000 Stück 😁 Wo gibt's die unter 15 Cent pro Stück? Sonst muss ich mal beim hersteller fragen... Zu Löchern in Modulrahmen : Kann man machen, aber die Hersteller haben dann direkt n Grund mögliche Gewährleistung abzulehnen und einmal zu tief gebohrt ist direkt die Folie beschädigt. |
||
|
||
|
Ich bei ebay. Kleine Mengen um 20ct, bei größeren um 15ct. Hatte den chinahersteller gefunden, aber noch nicht angefragt. |
||
|
||
|
Holzstück unterlegen, am besten Hartholz. Ich musste meine Löcher aufbohren für die Erdungsbügelschrauben |
||
|
||
|

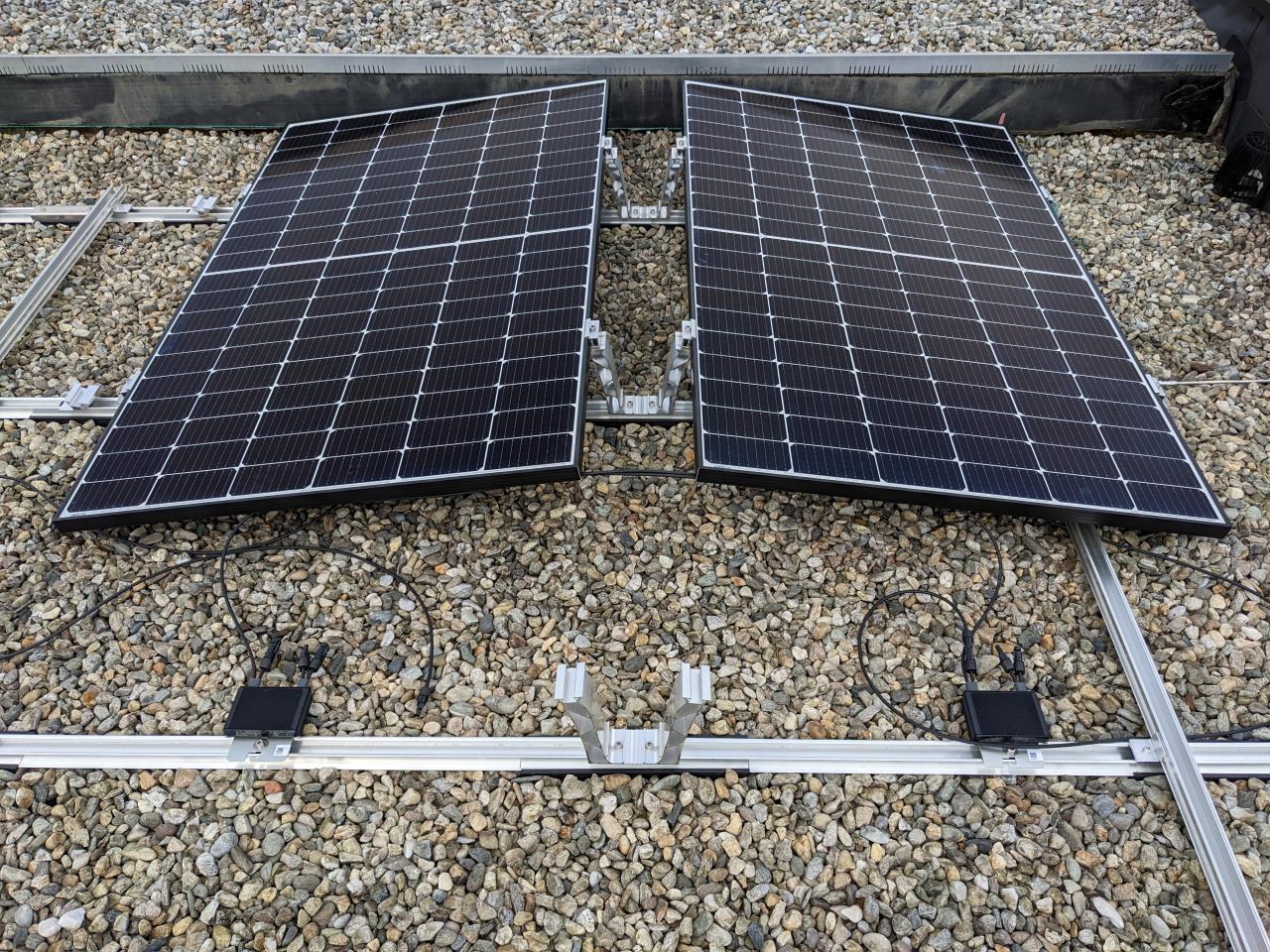

das bohren ließe sich bestimmt gut machen. klar, vorsicht ist natürlich geboten aber dann geht das schon. ich würde trotzdem die "optimierer an der schiene" variante bevorzugen wenn da nicht extrem was dagegen spricht. einzige sorge die ich habe ist, dass die stecker mit der zeit in moos einwachsen könnten. |
||
|
||
|

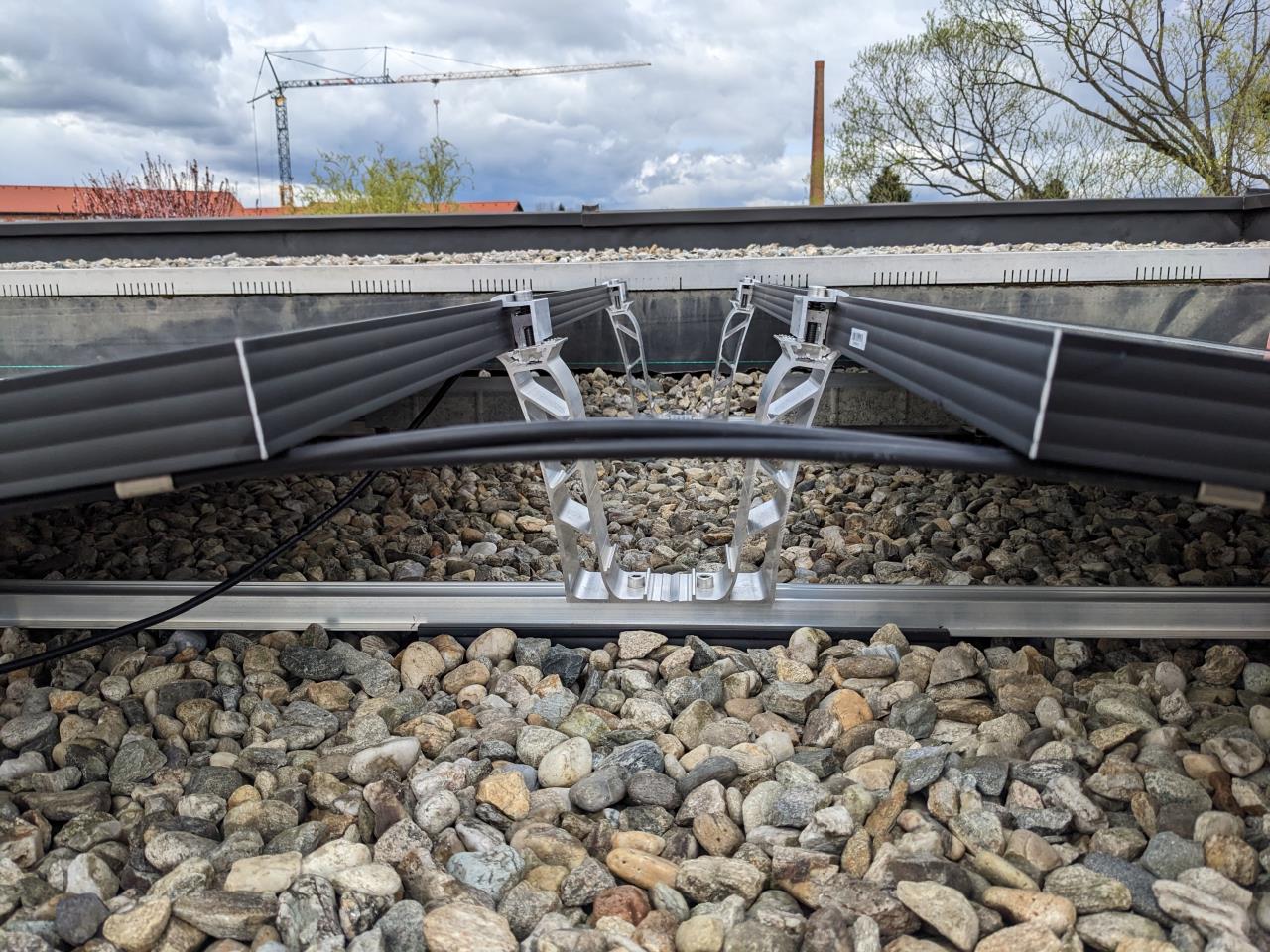

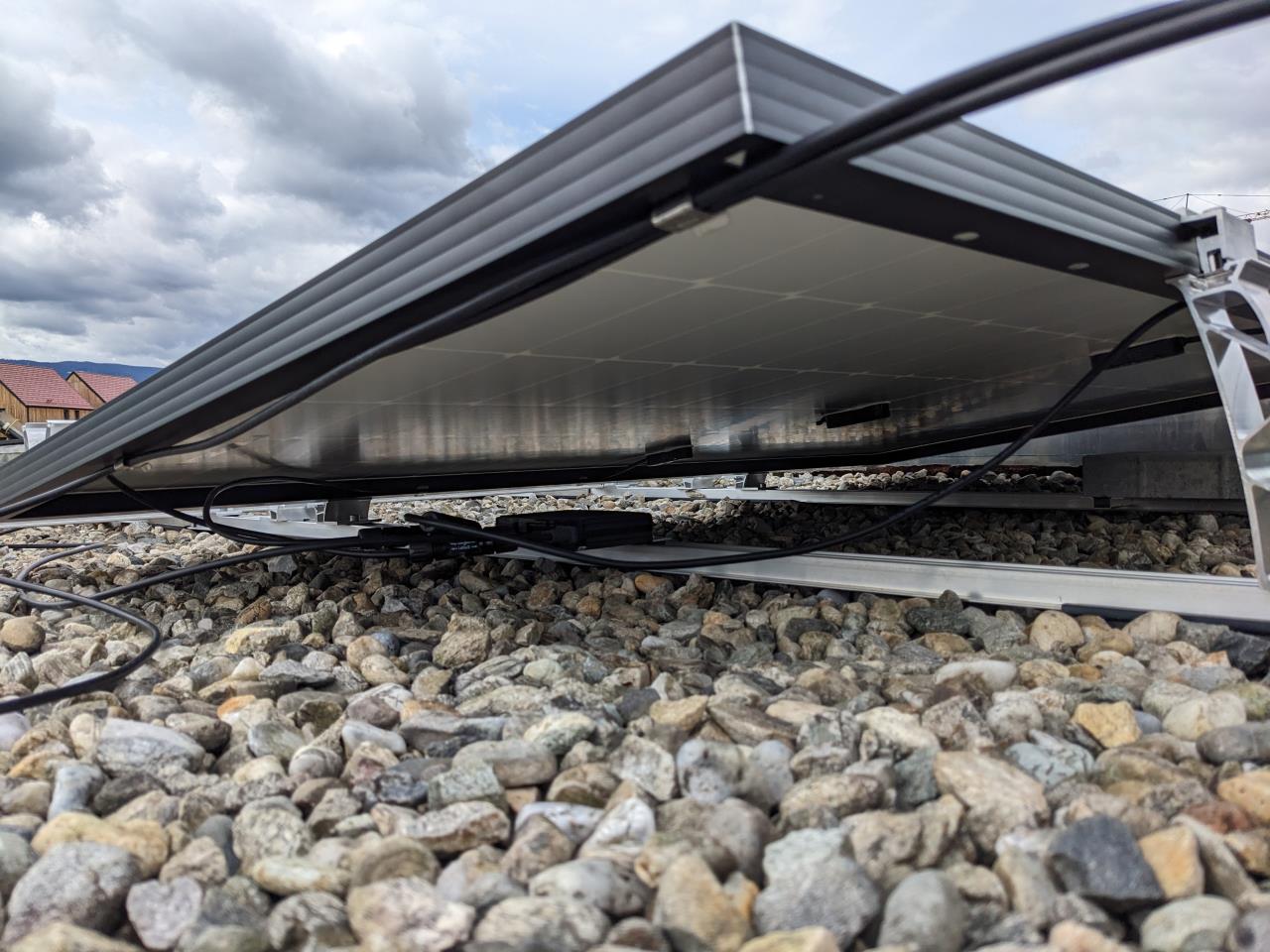

das wetter hat leider nicht sehr viel zugelassen in der letzten woche. stinknormaler schrägaufzug ist montiert und funktioniert wie erwartet. heute dann endlich mal mit der modulmontage begonnen. verkabelung ist zwar etwas fummelig aber ich denke so passt es. an den modulübergängen dann noch geschlitzten schutzschlauch drauf und gut.     |
||
|
||
|
sehr schön. Dann wirds ja noch was mit Inbetriebnahme vor der Besten Zeit des Jahres 😃 (ich hoffe du hast deinen Elektriker eh schon in einen Abnahme-Termin gezwungen und fixiert?!) |
||
|
||

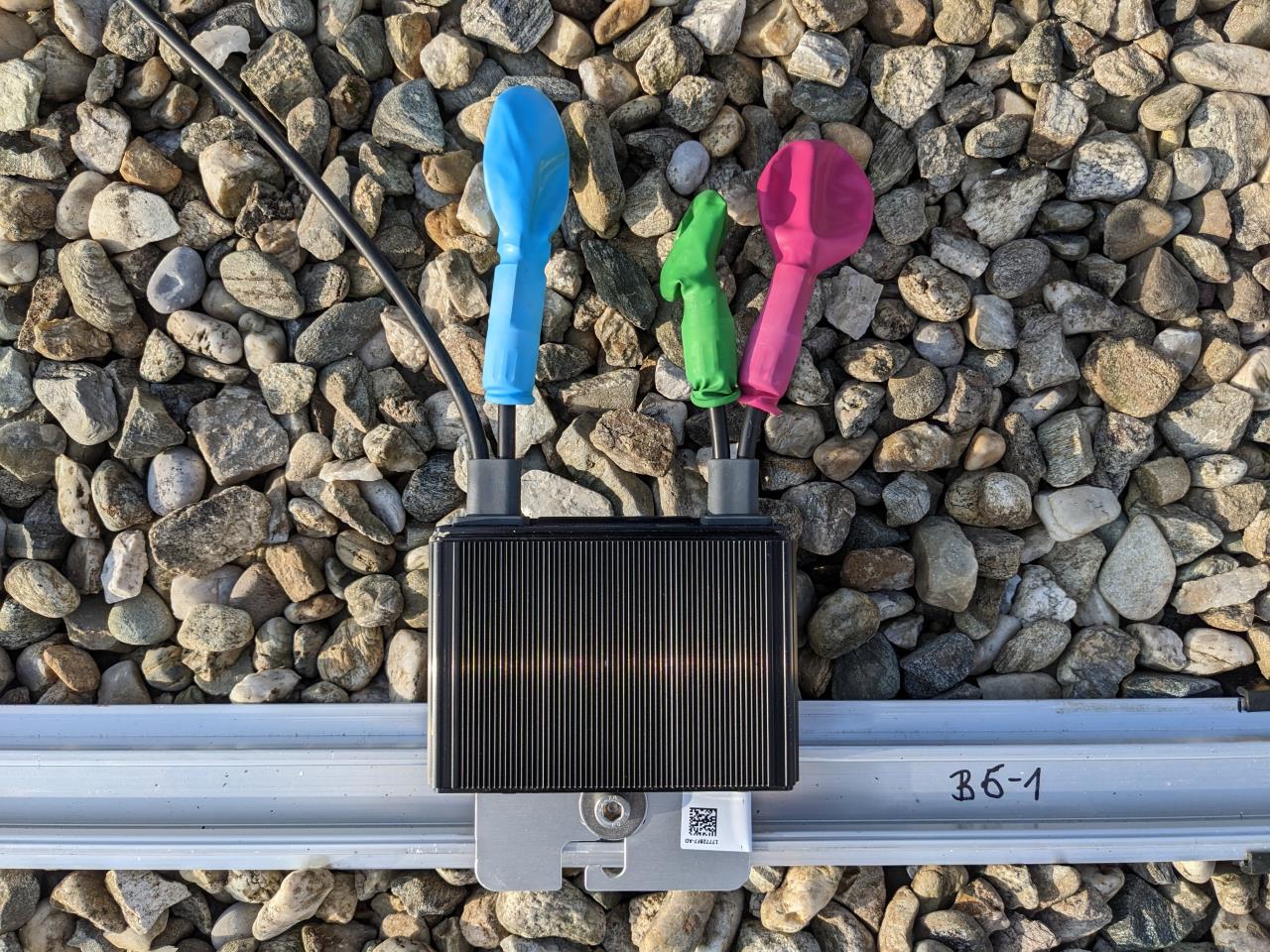

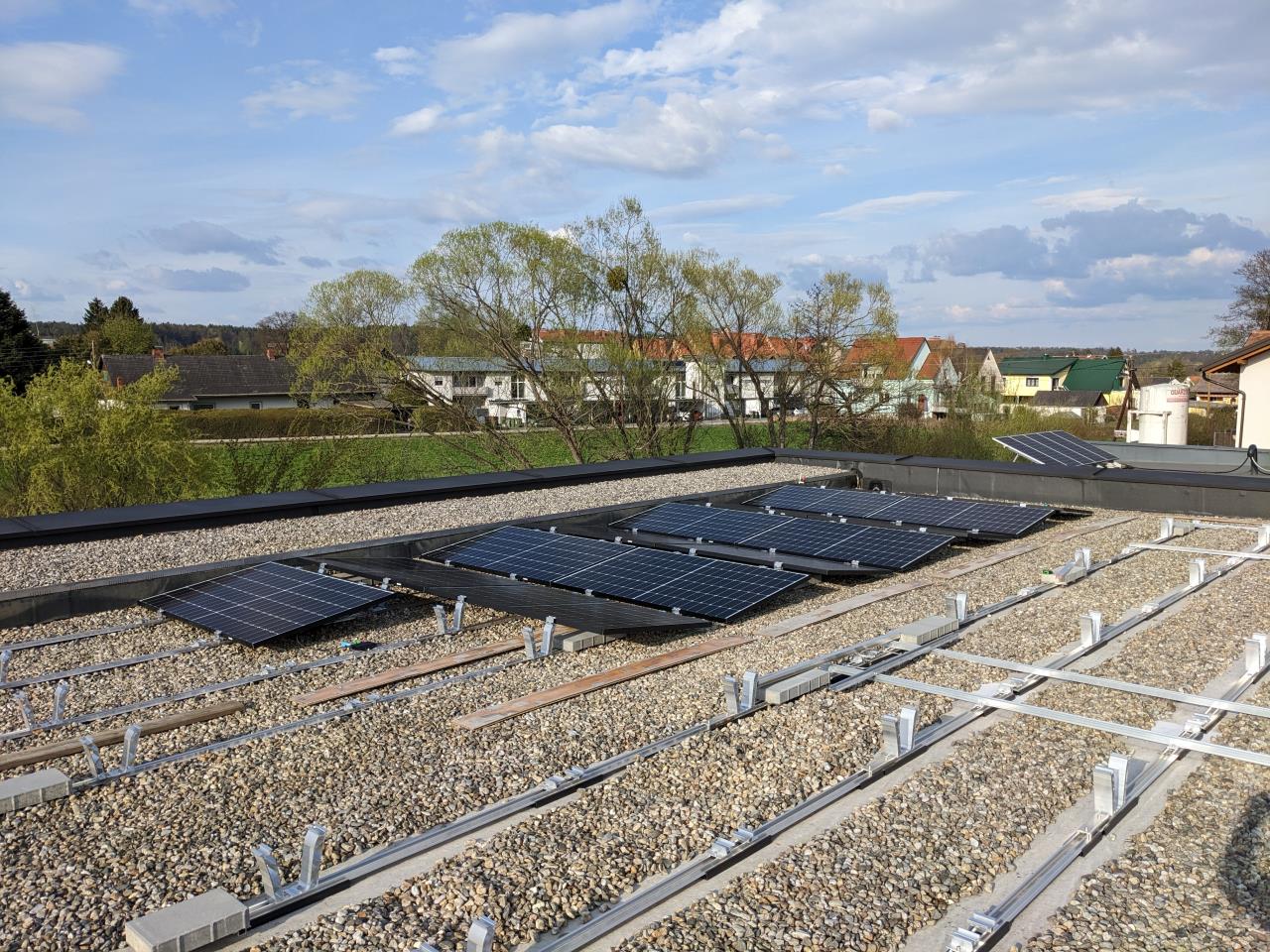

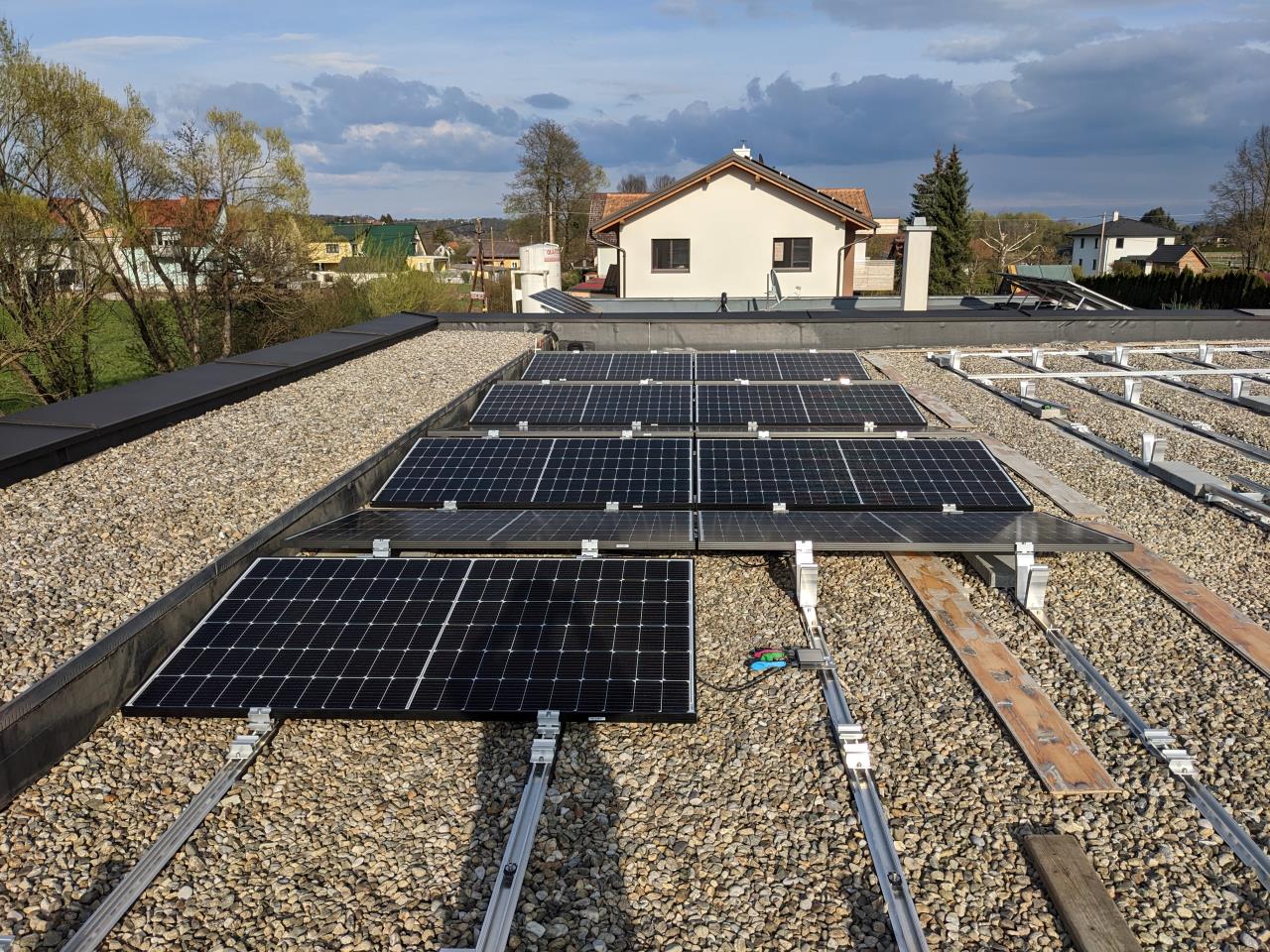

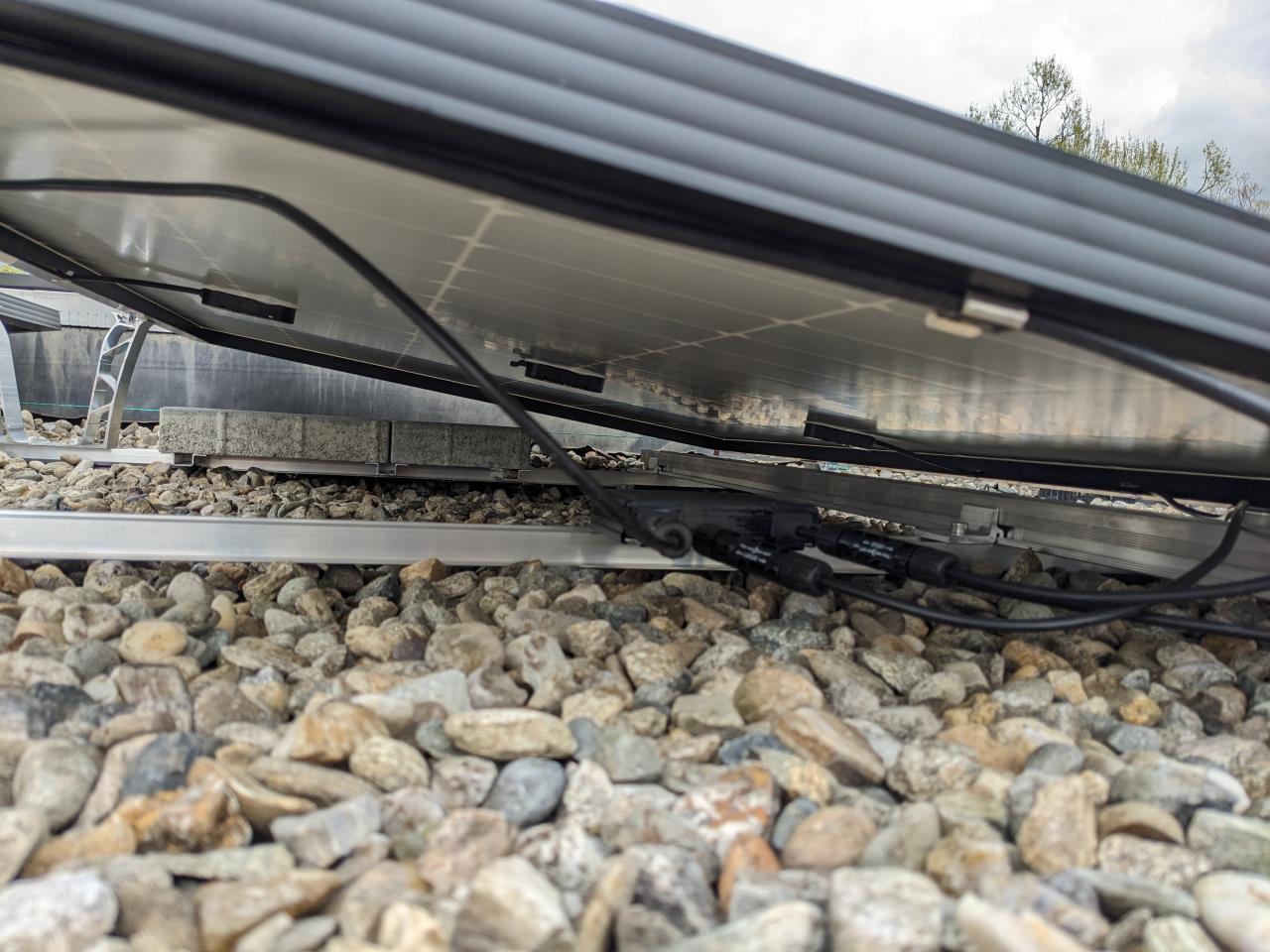

so, 15 stk. sind mal drauf. ging schon recht gut und wird von modul zu modul besser. bin zufrieden 😊   MC4 stecker werden natürlich auch vor evtl. feuchtigkeit geschützt 😉  |
||
|
||
|
Nette Verhüterli Ich find's immer cool, wenn "die Leut" vorher lesen und denken, dann machen. Das Ergebnis ist dann fast immer nahe 100% und manchmal auch mehr ... |
||
|
||

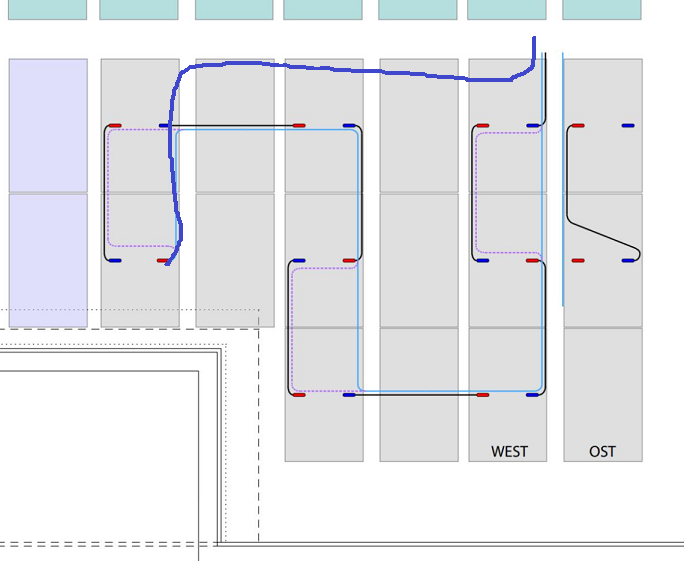

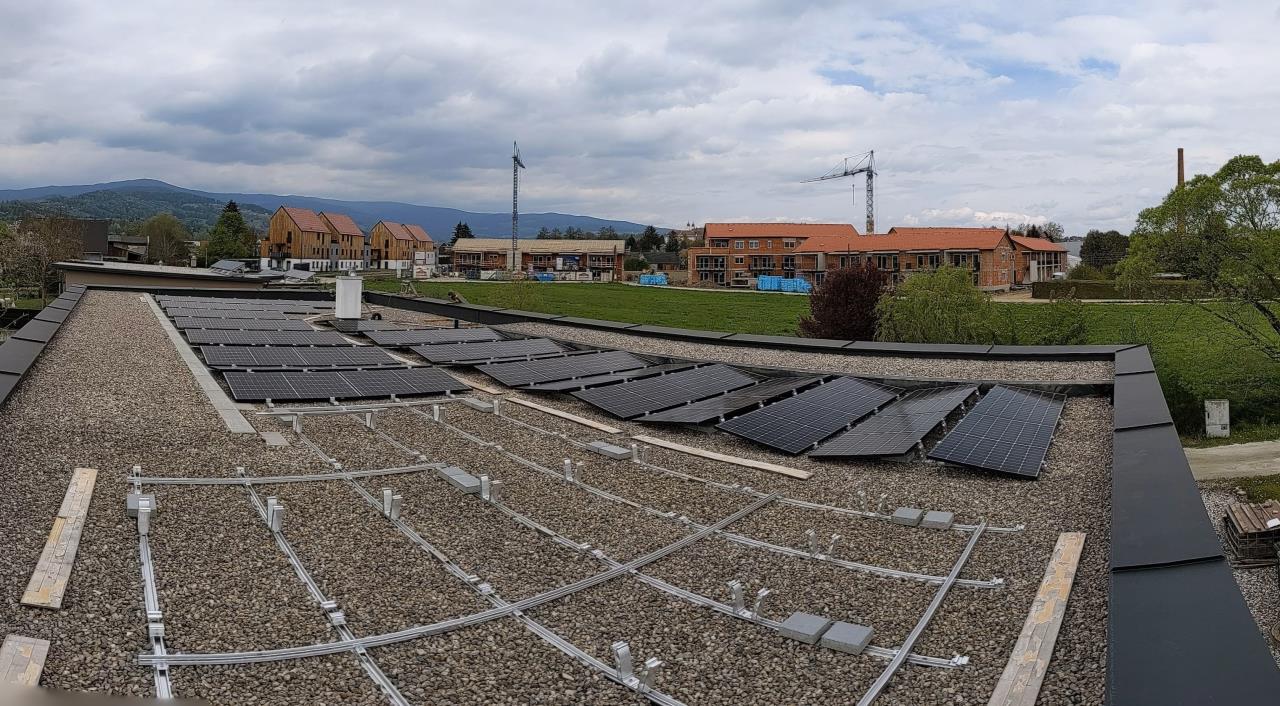

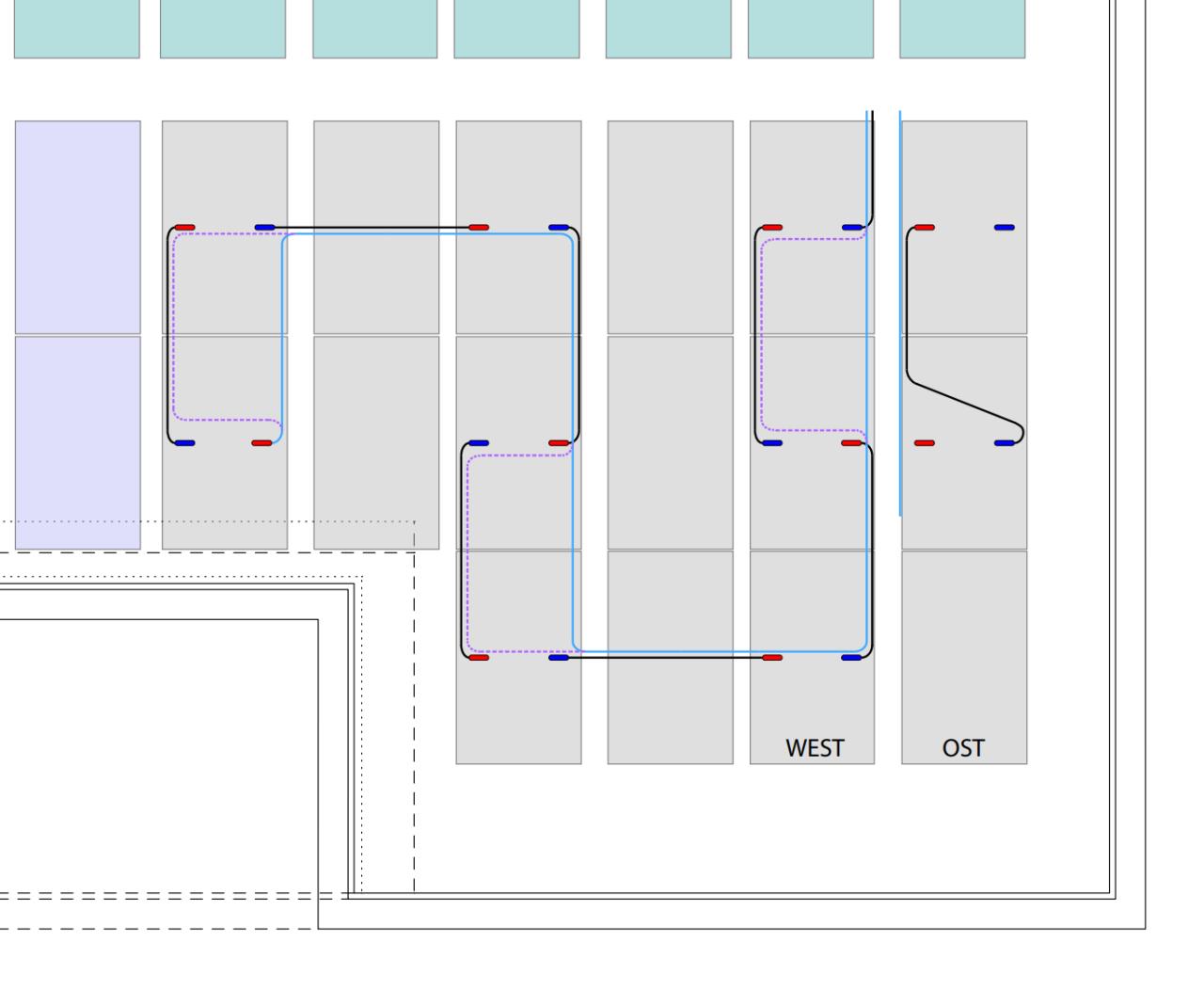

wetter in kombination mit wenig zeit nerven ein wenig aber die beiden SE-strings sind mal fertig, also 60 der 76 module sind mal drauf.  fehlen noch die restlichen 16 (je 8 ost/west). hier bräuchte ich bitte nochmal kurz euren input zur verkabelung. der plan war, wie bei den im bild ersichtlichen ost-modulen zu verkabeln. leider geht sich das mit den kabellängen nicht so schön aus. wären ziemlich auf spannung. deshalb module drehen und +- gerade verbinden. rückleitung (blaue linie) führt dann leider zu kleinen induktionsfeldern. ist das akzeptabel oder besser die violette linie ausführen. oder habt ihr noch andere/bessere vorschläge für mich?  |
||
|
||
|
wissen tu ichs nicht, aber denke das ist schon ziemlich egal. Das ist ja hier eine Frage ob 98% oder 100% perfekt. Wennst mal bedenkst, die "übliche" planlos Ausführung ist da wohl eher so:
|
||
|
||
|
ja, denk eh auch dass die blau dargestellte rückleitungsversion schon ganz gut ist und es die violette variante nicht braucht. und ja, in der "praxis" schaut es vermutlich sehr oft so aus wie von dir gezeichnet, leider. |
||
|
||

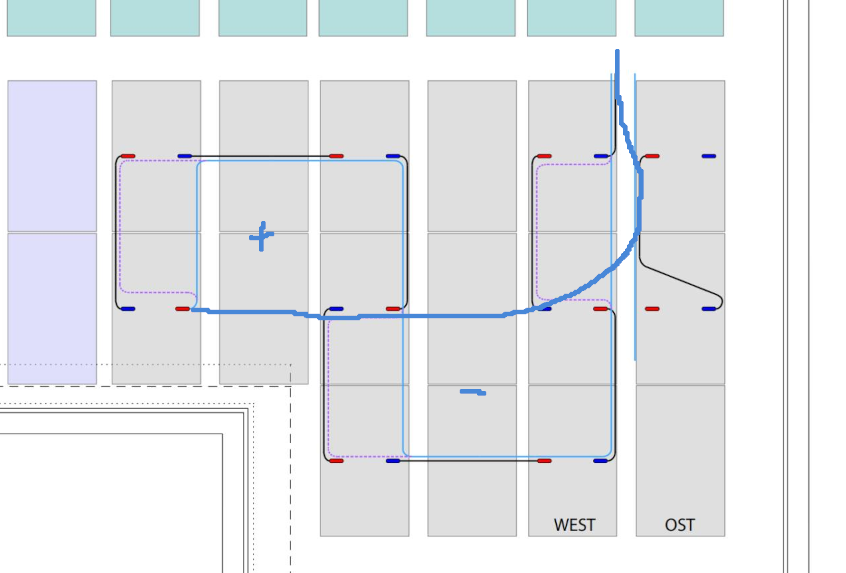

Frei nach Benji ...  Mit dieser Rückleitung heben sich die induzierten Spannungen am Stringende auf, wenn das Feld ausreichend homogen ist. |
||
|
||
|
krass, darauf wäre ich nicht gekommen, danke. muss ich morgen mal durchdenken. ist mein minifeld denn homogen genug dafür? |
||
|
||
|
Kann keiner wirklich sagen, aber da das direkte Zurückführen der Leitung auch nicht wirklich 100% sein kann (die Module sind auch verdrahtet über ihre Fläche), ist es sicher keine schlechte Lösung.
|
||
|
||
|
wurde heute bereits so umgesetzt, danke 👍 |
||
|
||

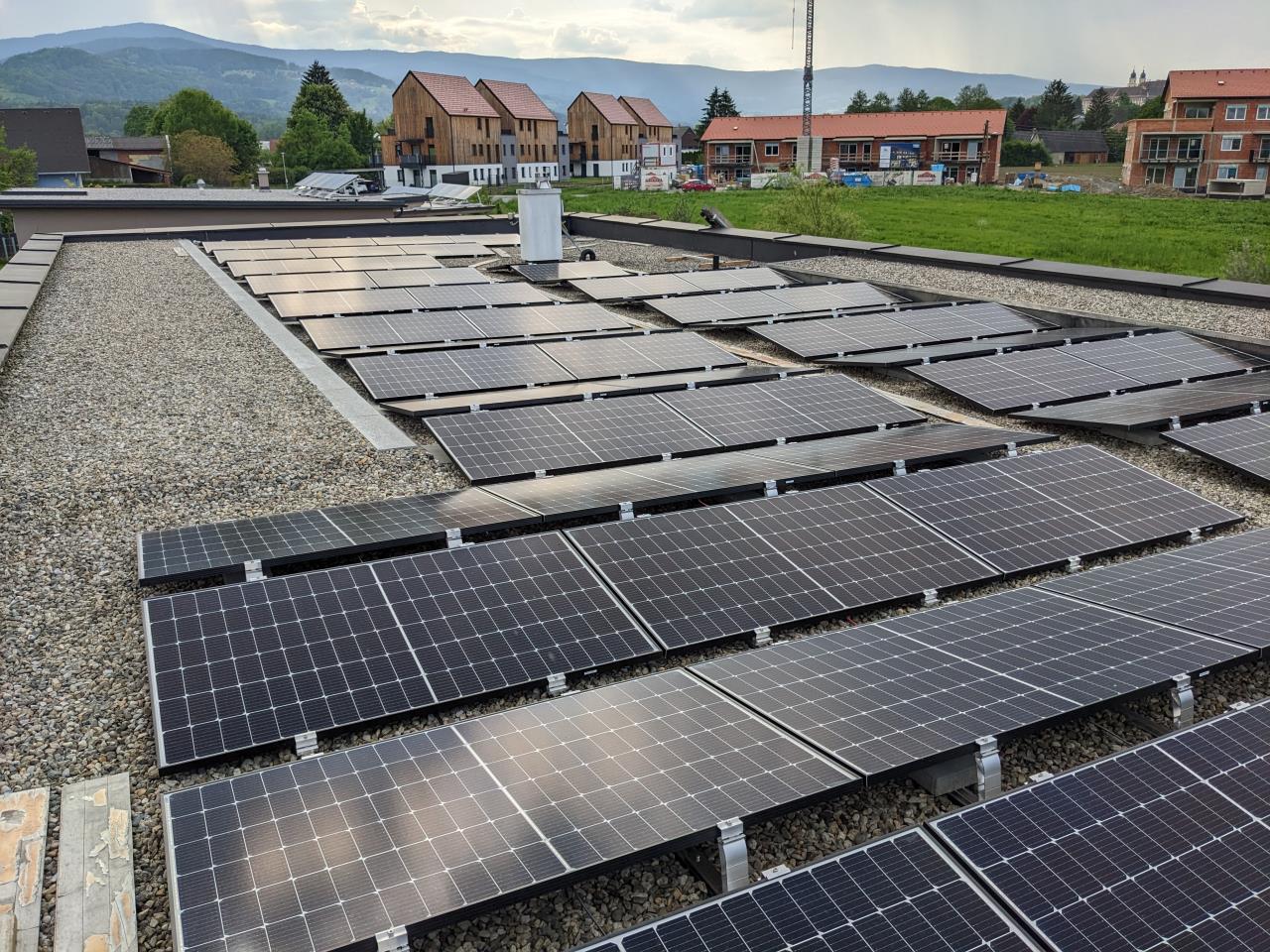

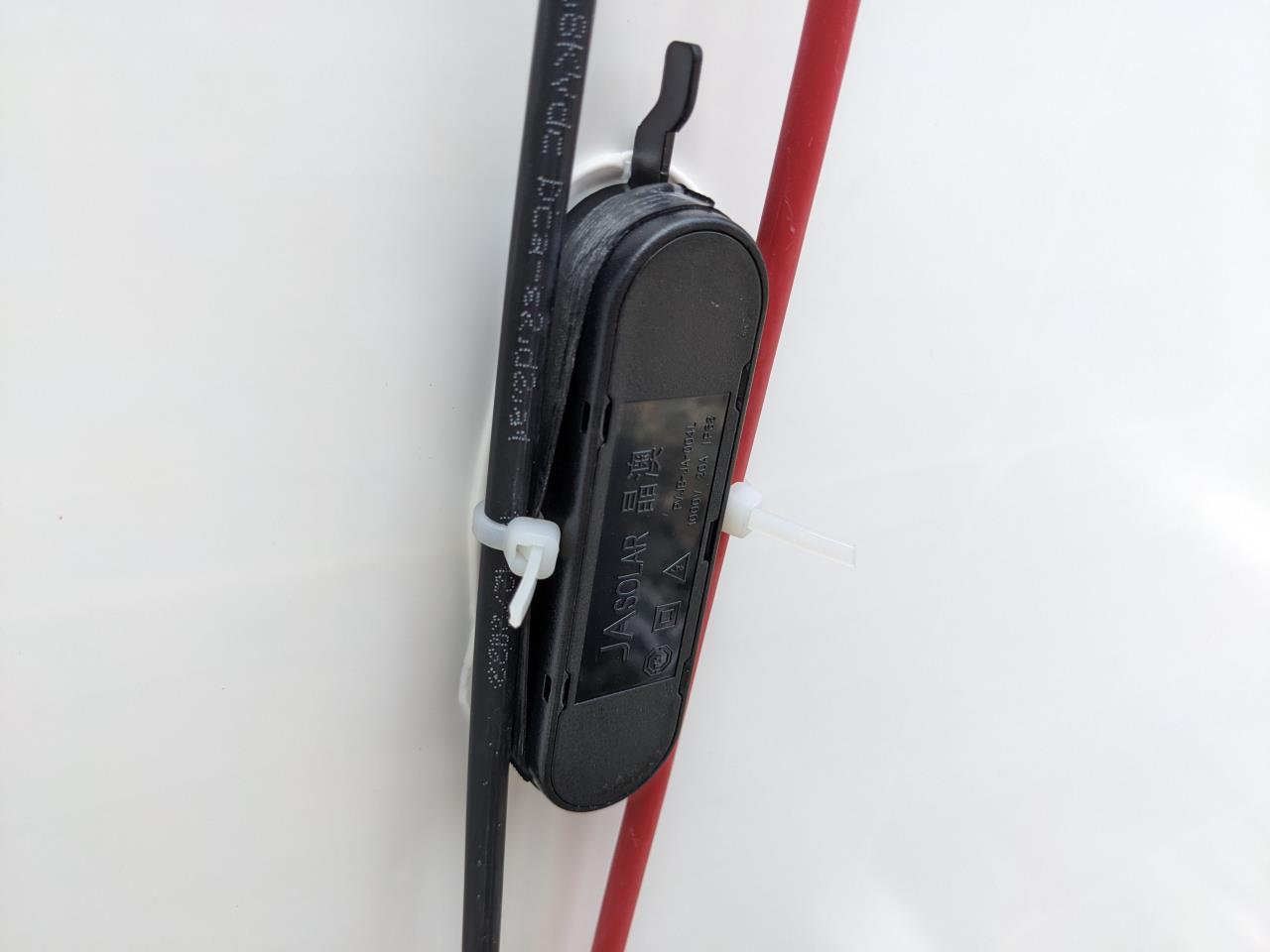

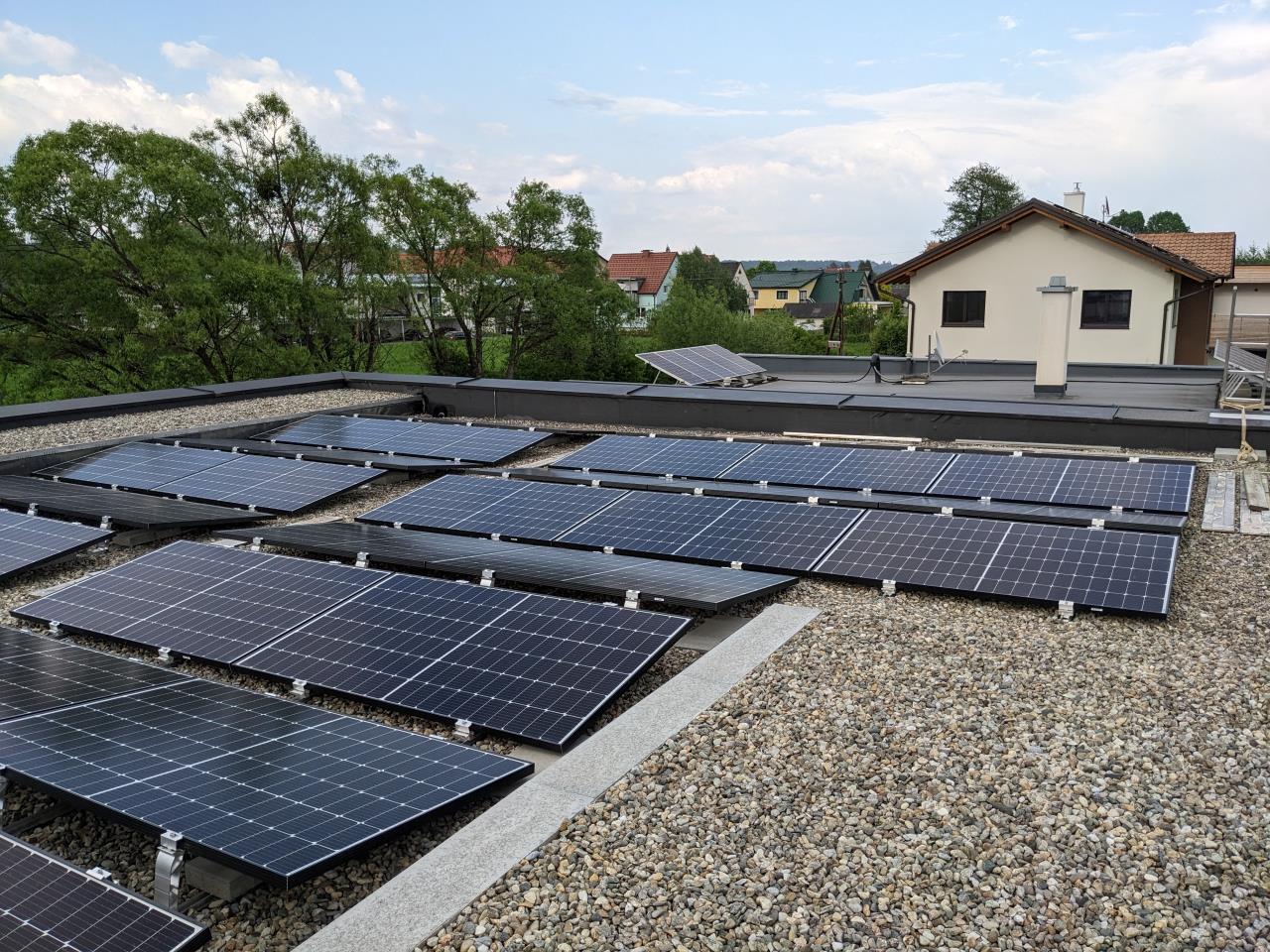

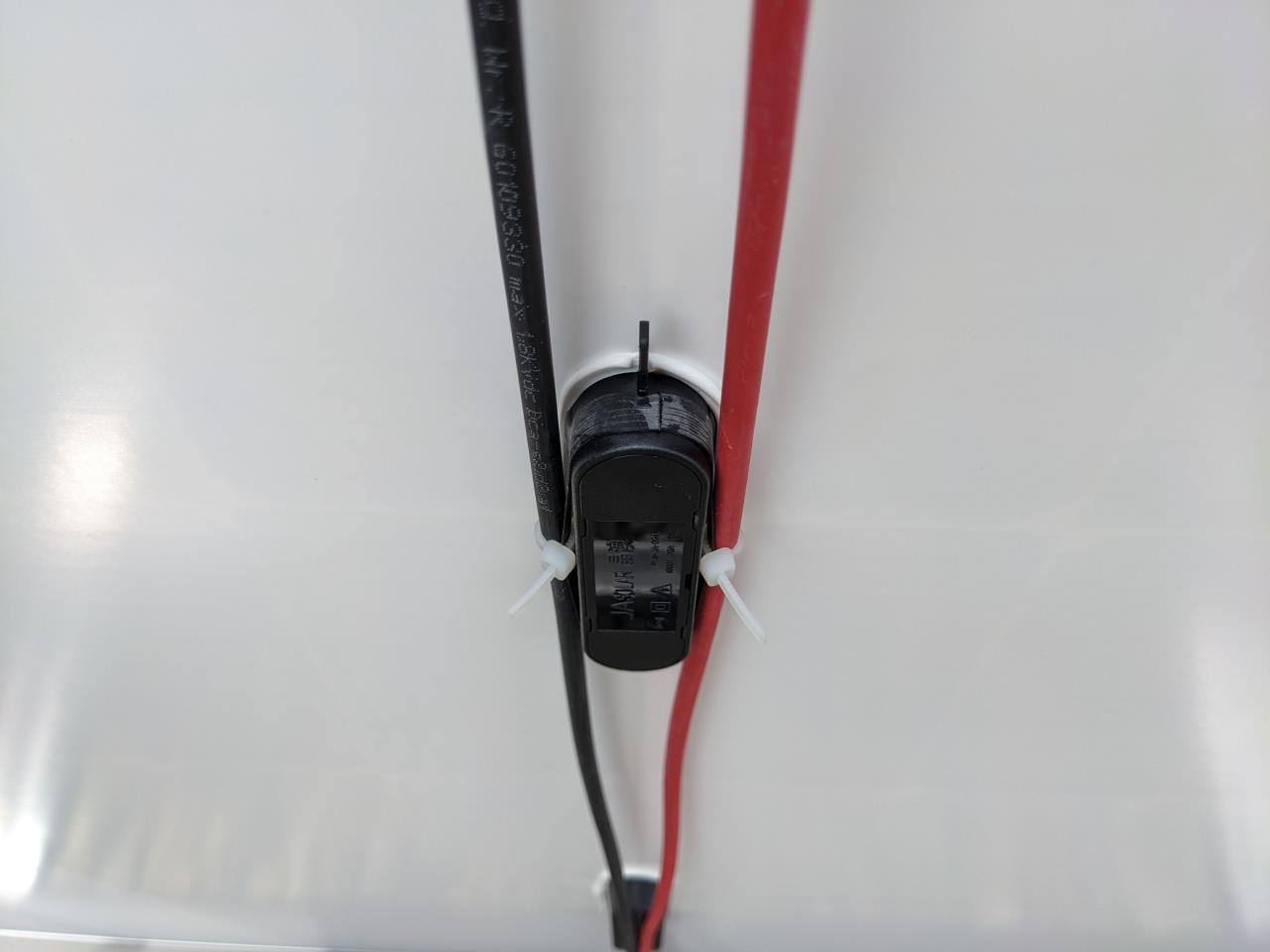

montage der letzten 16 module funktionierte zum glück ohne besondere vorkomnisse. hier noch ein paar eindrücke von der fertigen fläche und ein "hack" zur befestigung der kabel an der mittleren anschlussdose des PV-moduls. nur von rahmen zu rahmen gespannt würden die kabel ansonsten ziemlich durchhängen. dazu einfach ringe von nem nen alten fahrradschlauch nehmen und auf die anschlussbox fummeln. kabel dann entweder direkt durchstecken oder aber mit kabelbindern am fahrradschlauch befestigen. fertig 😀     leerlaufspannung hab ich zur kontrolle gemessen. Voc lt. datenblatt 41,78 V. für 8 module also 334,24 V. gemessen habe ich bei beiden strings rund 299 V. zellentemp war aber deutlich höher als 25 grad und die einstrahlung zum zeitpunkt der messung wohl auch nur so 800 W/m2. sollte also passen oder?
|
||
|
||
|
Die Spannung passt, zumindest ist der Wert plausibel. |
||
|
||
|
sehr schön gemacht. wie lange die weißen kabelbinder und der schlauch hält, wird sich zeigen. jedenfalls ist das ne schöne lösung. welche UK war das jetzt? und bewundere noch etwas die sauberen module. so werden die nie wieder aussehen :D |
||
|
||
|
danke, hab mich bemüht 😊 bezüglich haltbarkeit. schlauch sollte butylkautschuk sein, das hält schon ein paar jahre. jedenfalls um welten besser als irgendein anderer gummi. gibt aber bestimmt auch besser geeignete materialien. not macht eben erfinderisch 😉 und ohne direktes UV wird das schon passen, auch mit den weißen nylon kabelbindern. ansonsten ziehe ich den trumpf der flachdachzugänglichkeit und tausch das einfach aus. geht in dem fall zum glück relativ easy 👍 @cacer das ist das Dome 6 Classic LS von K2 (mit klemmung an der langen seite). @all vielen dank für eure unterstützung bis hierher. war eh ne schwere geburt 🤪 weiter geht es mit dacheinführung und dann montage der WR WR [Wechselrichter] auf einem modifizierten kragarmregal. stay tuned! |
