·Grundwissen· ·gelöst· Ringgrabenkollektor-Zukunft der Erdwärme


Teilen: facebook    whatsapp    email
Zusammenfassung anzeigen (Beta)
 1  2 ... 3 ... 17  18  19  20 ... 21 ... 65  66  67
  •  dyarne
  •   Gold-Award
2.3.2016 - 12.12.2021
1.337 Antworten | 148 Autoren 1337
330
1667

2016/20160302255397.JPG
Unsere Erde speichert die Wärme die von der Sonne den Sommer über geschickt wird. Im November werden in wenigen Metern Tiefe die höchsten Jahresmitteltemperaturen erreicht.

Ein simpler Kunststoffschlauch - mit einem Gemisch aus Wasser und Bio-Frostschutz gefüllt - stellt diese Temperaturen per Wärmepumpe dann im Winter dem Haus zur Verfügung.

Der RINGGRABENKOLLEKTOR ist die Weiterentwicklung des klassischen Flachkollektors. Seine flexible Form passt sich jedem Grundstück an - auch ein Pool ist kein Hindernis.


2016/20160302891474.JPG

Bepflanzung, ob mit Sträuchern oder Obstbäumen ist kein Problem. Im Sommer wachsen die Pflanzen, der Kollektor ruht; im Winter ruhen die Pflanzen und der Kollektor liefert dem Haus Wärme.

Immer gleich warm, immer gleich effizient; egal ob es draußen gerade bitterkalt friert oder der Schneesturm bei 0° stürmt.

  •  mike82
  •   Silber-Award
8.4.2017  (#361)
So einfach wie mit dem Lamellenrohr beim Kellerschalen bekommst nie wieder ein Loch in die Wand.

Ist auch eine Frage des zeitlichen Ablaufs.
Du kannst, solange die Durchführung nicht gemacht wurde, die Baugrube in dem Bereich nicht hinterfüllen... ist halt auch unpraktisch.

Du wirst ja schon ungefähr wissen wo die WPWP [Wärmepumpe] hinkommt... auf ein Paar Zentimeter mehr oder weniger Rohr vom Verteiler zur WPWP [Wärmepumpe] kommts mMn nicht an...
Außer du hast ganz wenig Platz...

1
  •  rabaum
8.4.2017  (#362)

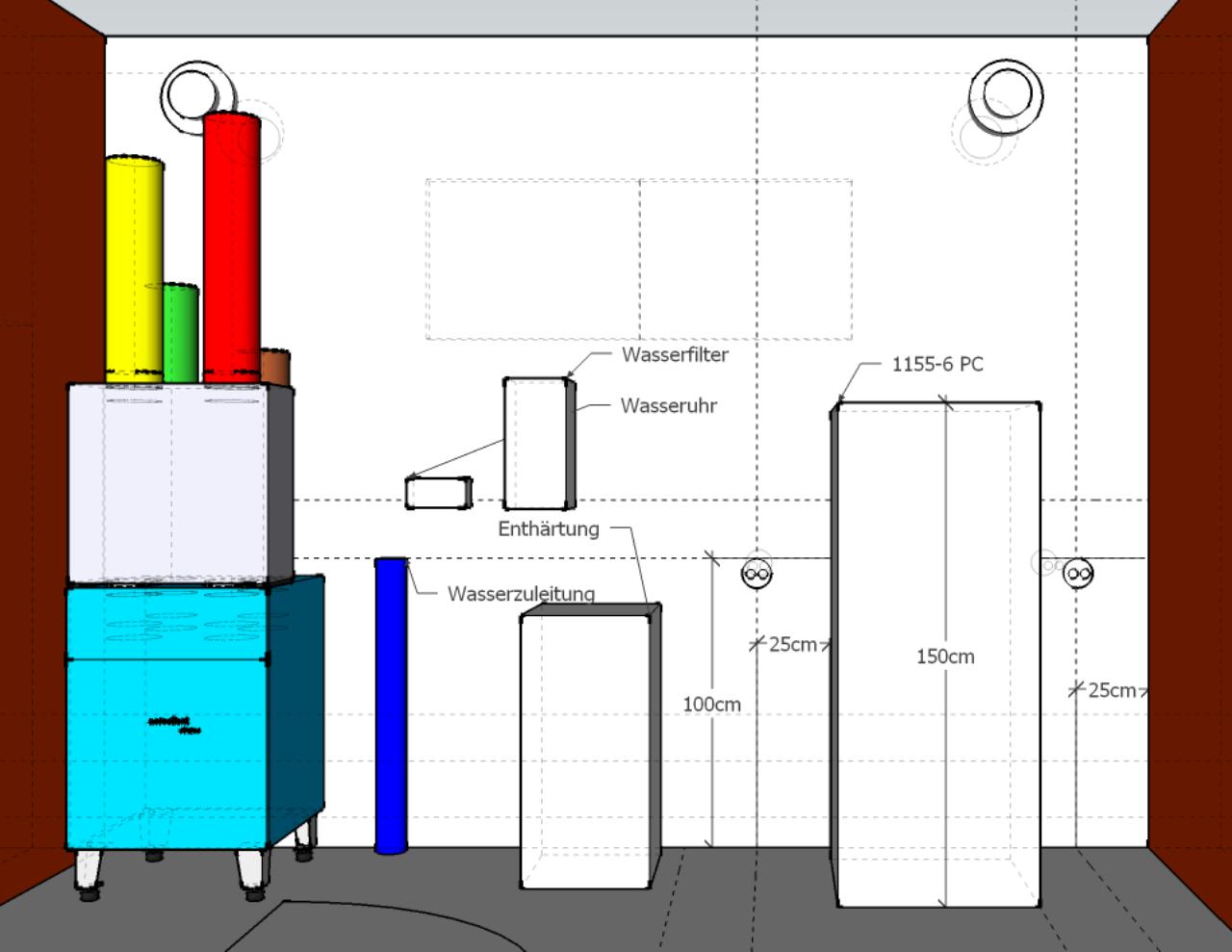

so hätte ich mir das vorgestellt. Viel Platz ist nicht rundherum. Aber die Wand rechts von der Wärmepumpe ist bis zur Decke komplett frei.

RDS hat jeweils 25cm von der Wand und von der WPWP [Wärmepumpe] Luft.


2017/20170408838201.png

1
  •  uzi10
8.4.2017  (#363)
top top top top am dyarne und muggiii.... also das lob ich mir...
diese lösung klingt pausibel, einfach, logisch und ausgeklügelt!
Alle Fakten finde ich als Techniker perfekt! So was liebe ich! Da wurde Gehirnschmalz an einen wichtigen Punkt angewendet und zwar genau dort wos am wichigsten ist! Am HAuseintritt und Soleverteiler :)!!!
Aja Kernbohren kannst du schon, aber dann muss du 2 RDS Einsätze nehmen um dicht zu werden! Wenn du kein drückendes Wasser hast, reicht bei einen Futterrohr eine RDS! Aber zur Sicherheit, wenn draussen Lastkräfte auf das Rohr wirken(Erde setzt sich), wäre eine 2 RDS Einsatz Lösung sowieso das standhafteste

1
  •  brink
  •   Gold-Award
10.4.2017  (#364)

zitat..
rabaum schrieb: so hätte ich mir das vorgestellt.


wo kommt ww speicher hin. welcher wird es sein?
(oder machst du nur DLE? emoji )

1
  •  rabaum
10.4.2017  (#365)

zitat..
brink schrieb: wo kommt ww speicher hin. welcher wird es sein?


WW is was für W-Duscher emoji
nein, wird ein 300 l WPWP [Wärmepumpe]-Speicher mit 4m² Wärmetauscher was ich jetzt dem Angebot entnommen habe. Ich hoffe das passt. Soll rechts unten im Bild hinkommen, da ist noch Platz für 60x60 cm.

1
  •  ap99
  •   Gold-Award
10.4.2017  (#366)

zitat..
rabaum schrieb: 300 l WPWP [Wärmepumpe]-Speicher mit 4m² Wärmetauscher


Darf ich fragen welcher Speicher das mit 4 m2 Wärmetauscher wäre?

1
  •  uzi10
10.4.2017  (#367)
austria email hrs eventuell?

1
  •  ap99
  •   Gold-Award
10.4.2017  (#368)

zitat..
uzi10 schrieb: austria email hrs eventuell?


Der HRS 300 hat 3,5 m² Tauscherfläche.

1
  •  rabaum
13.4.2017  (#369)
@ ap99

hab nachgefragt, der Hersteller ist Thermic Energy aus Deutschland.
Modell müsste dieses sein mit 3,8 m² WT
WPWP [Wärmepumpe]-TWS-1W300' target='_blank'>http://www.thermic-energy.com/produkte/speicher/trinkwasser-speicher/#WPWP [Wärmepumpe]-TWS-1W300

1
  •  ap99
  •   Gold-Award
13.4.2017  (#370)

zitat..
rabaum schrieb: hab nachgefragt


Vielen Dank emoji

1
  •  dyarne
  •   Gold-Award
13.4.2017  (#371)

zitat..
uzi10 schrieb: diese lösung klingt pausibel, einfach, logisch und ausgeklügelt!

danke! emoji

wir konnten doch nicht den RGK RGK [Ringgrabenkollektor] durch eine unplausible, komplizierte, unlogische und wenig ausgeklügelte lösung verhunzen ... emoji emoji emoji

1
  •  dyarne
  •   Gold-Award
13.4.2017  (#372)

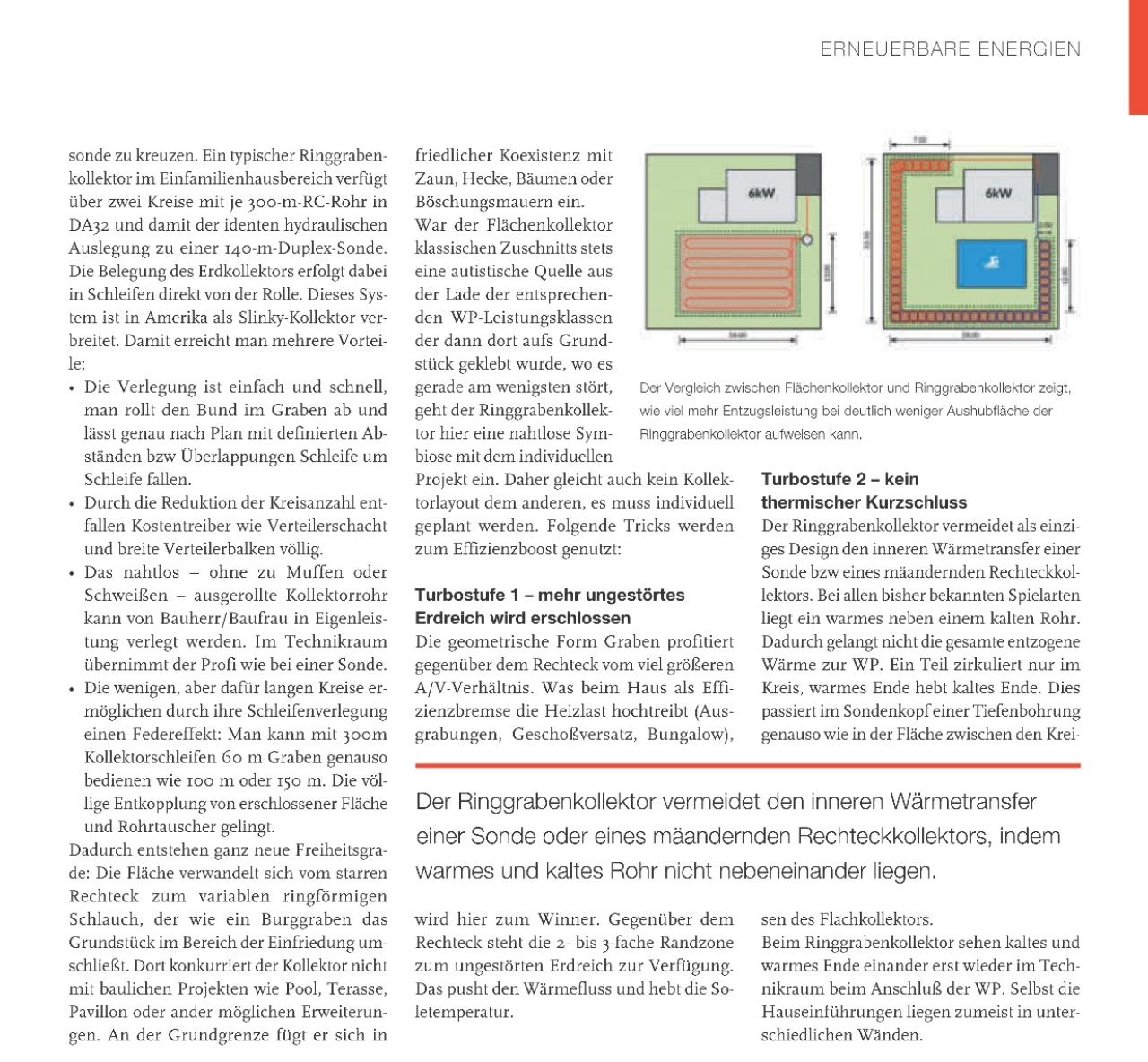

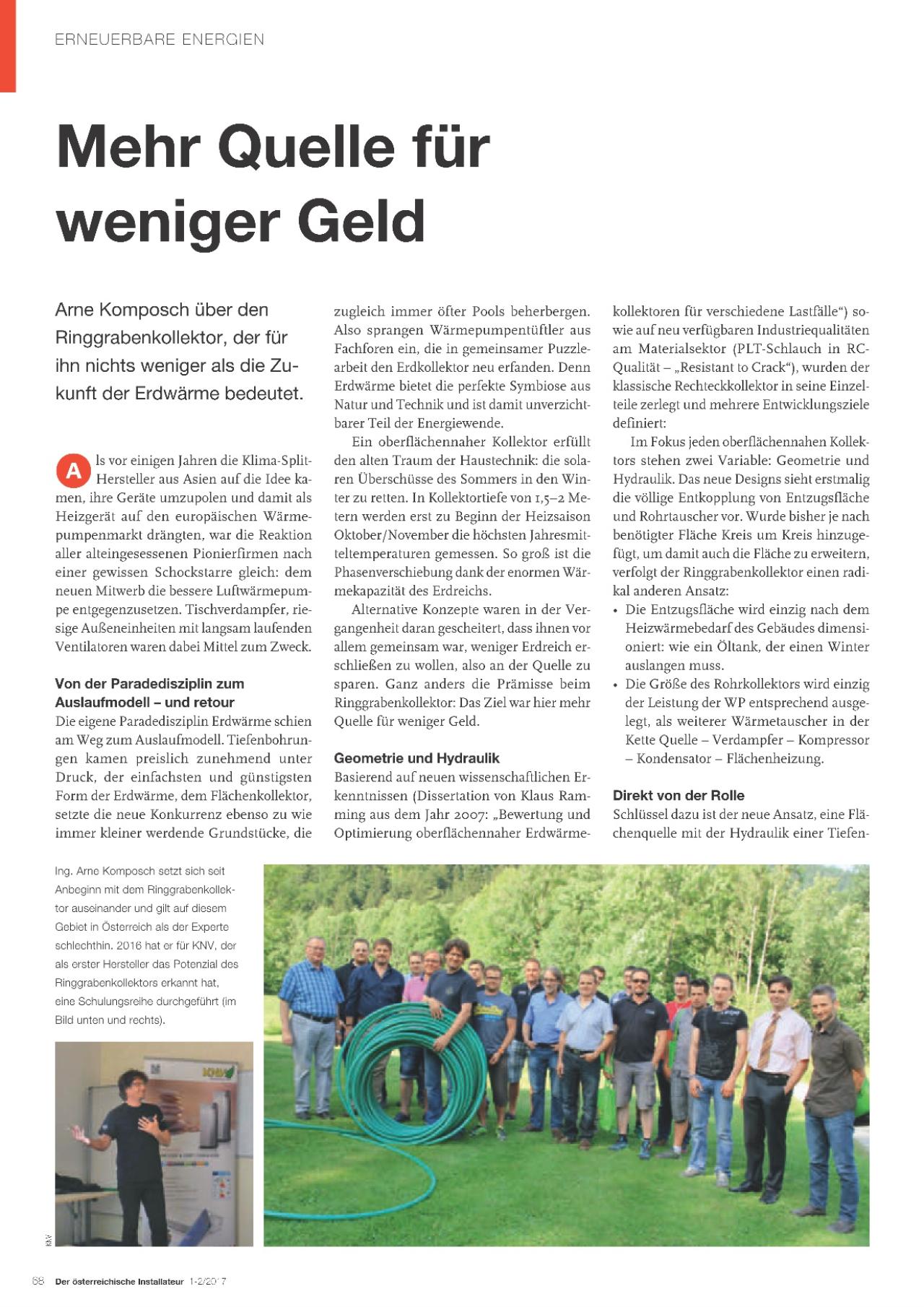

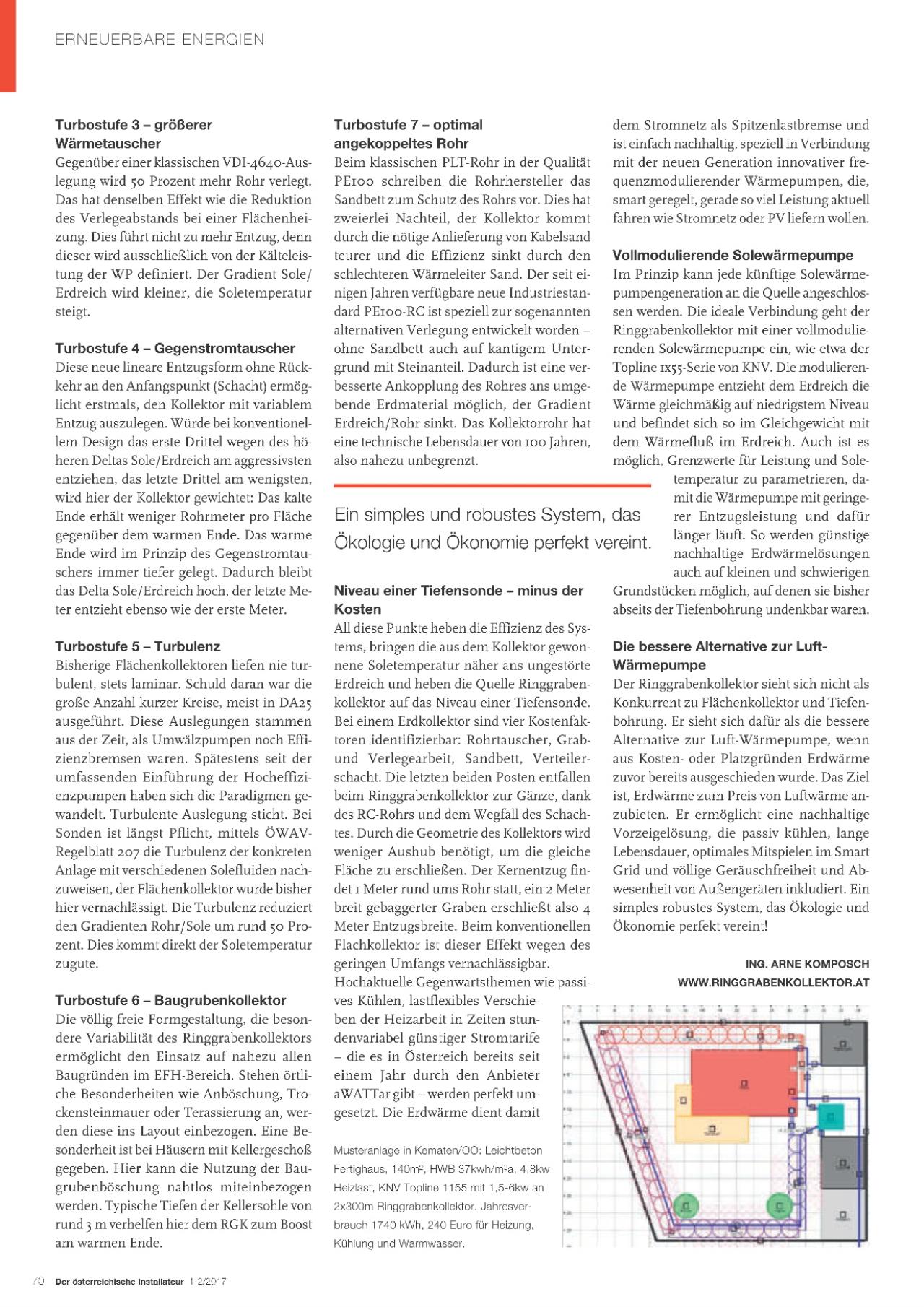

folgender fachartikel ist in der letzten Ausgabe der österreichischen branchenzeitung 'der Installateur' zur energiesparmesse wels erschienen...


2017/20170413302168.jpg

2017/20170413875776.jpg

2017/20170413204683.jpg

5
  •  Schorni
21.4.2017  (#373)
Hallo,

eine Frage zu dem Verteiler, könnte dieser auch eingesetzt werden wenn die Rohre durch die Bodenplatte kommen (Bau ohne Keller)?

Aktueller Stand ist das vermutlich eine Stiebel Eltron WPC Wärmepumpe eingebaut wird...

1
  •  dyarne
  •   Gold-Award
21.4.2017  (#374)
hallo schorni,
selbstverständlich. man könnte sogar die beiden DN100 durchführungen parallel zur wp setzen, hätte dann quasi dieselben achsabstände wie bei der wandversion...

ansonsten halt parallel zur wand...

1
  •  dyarne
  •   Gold-Award
18.5.2017  (#375)
es gibt ein neues verlegevideo, diesmal quasi ein werksvideo ... emoji

war eine musterverlegung für einen großen burgenländischen installateur, schon mit dem neuen rohr...




haben sie schön gemacht, die jungs ... emoji

1
  •  dyarne
  •   Gold-Award
18.5.2017  (#376)

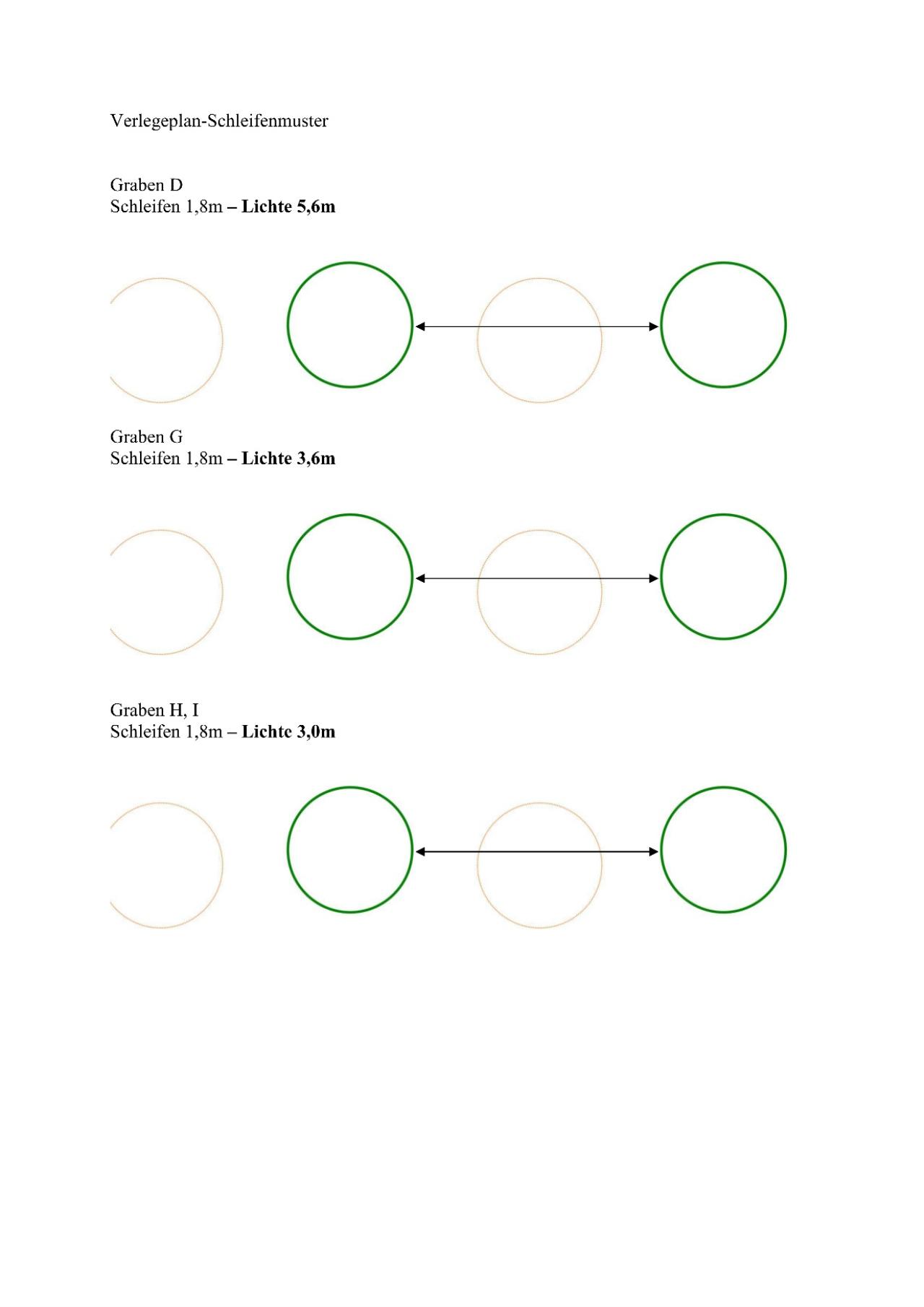

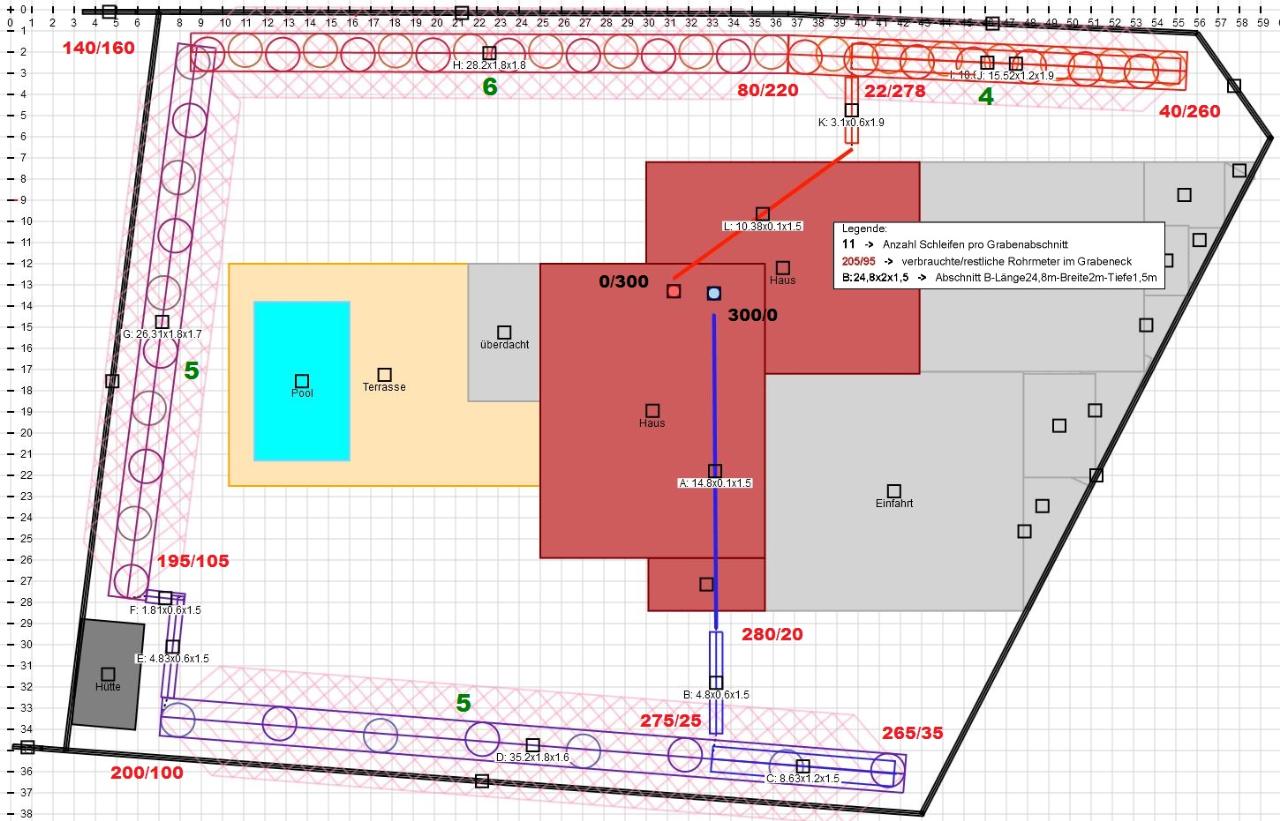

das war das projekt...


2017/20170518807901.jpg


2017/20170518680755.jpg

1
  •  denis
21.5.2017  (#377)
Bei den Videos wäre super, wenn man mal ein paar Sequenzen des Verlegen in normaler Geschwindigkeit ohne Zeitraffer laufen lassen würde. Die Zeitraffer sind zwar optisch oft schick, aber nachvollziehen kann man damit nur schwierig.

1
  •  dyarne
  •   Gold-Award
21.5.2017  (#378)
die normale geschwindigkeit gibt es nicht.
da sind keine videos, sondern einzelbilder ... emoji

video-anleitung steht auf meiner agenda, aber es ist nicht leicht einen filmer auch noch zur verlegung zu bekommen, abgesehen von der aufwändigen nachbearbeitung...

die verlegeanleitung kennst du?
http://www.haustechnikdialog.de/Forum/p/2410089

damit sollte es eigentlich nachzuvollziehen sein...

und wie immer die empfehlung bei unsicherheit mit dem bund auf der grünen wiese zu üben und 2,3 musterschleifen zu legen...


1
  •  denis
21.5.2017  (#379)
Ich verstehe. Es ist mir nur aufgefallen dass alle Filme so schnell ablaufen dass es kaum nachzuvollziehen ist. Ich gebe mal das Angebot ab dass bei uns gerne gefilmt werden darf. Also wenn Interesse besteht. emoji

1
  •  denis
22.5.2017  (#380)
@dyarne

Ein Punkt wo ich noch Hilfe brauchen könnte ist bei der Entscheidung der Durchführung auf den neuen Verteiler von Muggenhumer. Wir haben einen Neubau ohne Keller und dadurch im Technik Raum eher beengte Verhältnisse. (knapp 8qm inkl. großem E-Verteiler für KNX und noch Platzreserve für einen zukünftigen Energiespeicher)
Nun würden wir das neue 2 Kreis Paket von Muggenhumer nehmen, welches ja nun auch den neuen Sole Verteiler bieten würde.
Nun ist mir als Laie noch nicht ganz klar wie die Durchführung hier in unserem engen Technikraum auszuführen ist. In den Darstellungen von Muggenhumer für die Bodendurchführung ist ja die WPWP [Wärmepumpe] in der Mitte und links und rechts davon sind die Verteiler. Nun ist das natürlich in einem engen Technikraum eher schwierig.
Ich hätte mir nun gedacht, dass man die beiden Verteiler einfach hinter die WPWP [Wärmepumpe] (Nibe 1255-6) nebeneinander setzt. Nur wieviel Platz muss dann zwischen den Verteilern mindestens sein? (in den Darstellungen von Muggenhumer ist der Abstand zwischen den Verteilern ja riesig)

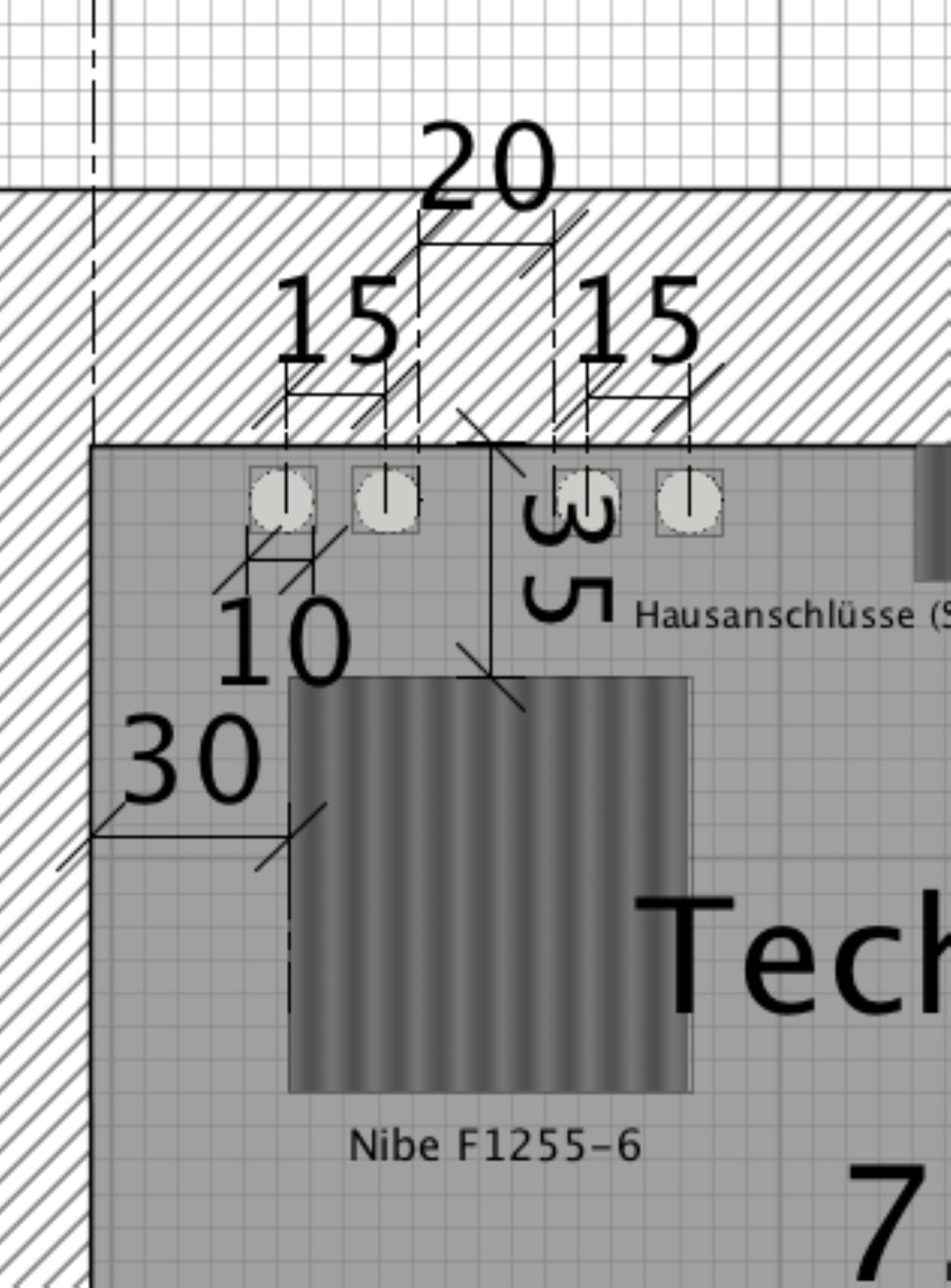

Ich hätte es mir wie folgt vorgestellt:


2017/20170522401438.png

Und als zweites wollte ich fragen ob ich es richtig sehe, dass man bei der neuen Art der Verteiler 4 mal durch die Bodenplatte mit dem mitgelieferten DN100 Bauernfeind Kabelschutzschlauch durchgeht und was genau dann da hineinkommt? Oder ist es so dass man ein RDS 100 hat, was einbetoniert wird (hat mir hier jemand einen Link zu einem Bild, dass ich mir als Laie vorstellen kann wie so ein RDS aussieht) und dadurch dann das Überschubrohr (DN 100 Bauernfeind) geschoben wird und das Dichtelement dann in das Überschubrohr kommt? Ich bin an der Stelle verwirrt. Es wäre super wenn hier jemand Licht ins Dunkel bringen könnte.
Und als drittes wäre für mich die Frage ob ich es richtig sehe, dass man bei der Bodenplattendurchführung den Verteiler nicht direkt auf das RDS setzen kann, sondern die Solerohre ein Stück verlängert werden müssen? Und sitzt dann der Verteiler direkt auf der Verlängerung und muss nicht mehr an der Wand befestigt werden?
Viele Fragen, die euch allen wahrscheinlich klar sein werden, aber als Laie der sonst nie etwas mit Rohren zu tun hat ist das ganze noch verwirrend. emoji

1
  •  dyarne
  •   Gold-Award
23.5.2017  (#381)

zitat..
denis schrieb: Ich hätte mir nun gedacht, dass man die beiden Verteiler einfach hinter die WPWP [Wärmepumpe] (Nibe 1255-6) nebeneinander setzt...

das würde ich nicht, kommt man ja nicht mehr dazu...

die wp ist ausgelegt hinten an die wand gestellt zu werden, alle anschlüsse erfolgen von oben. man kann sie auch seitlich bis auf 5cm an die wand stellen.

dann brauchst du weniger platz als in deiner skizze...

zitat..
denis schrieb: ...wie so ein RDS aussieht) und dadurch dann das Überschubrohr (DN 100 Bauernfeind) geschoben wird und das Dichtelement dann in das Überschubrohr kommt?

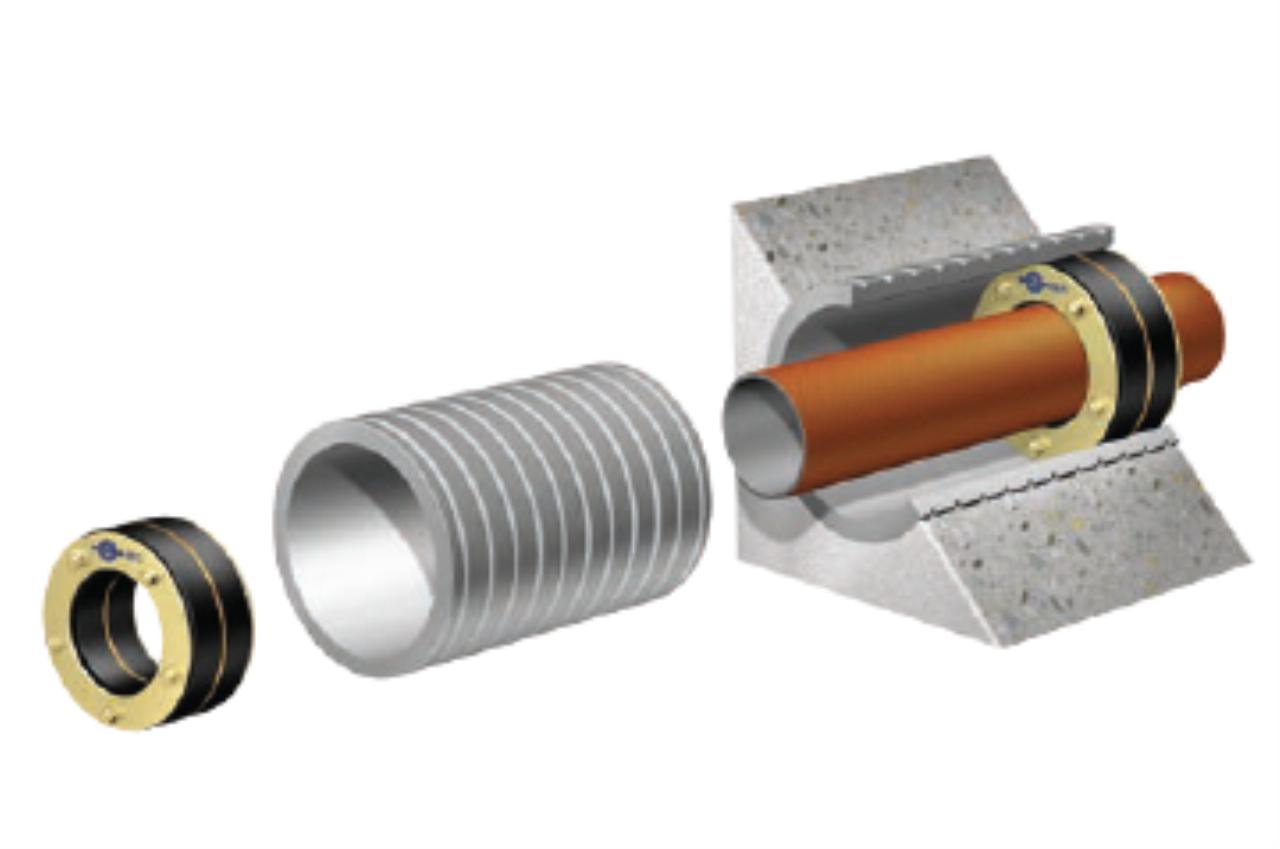

das RDS ist eine gummiquetschdichtung, die mit schrauben zusammengespannt wird und dadurch nach außen (futterrohr) und innen (solerohr) wächst...
sie sitzt entweder im futterrohr oder in einer kernbohrung.
das schutzrohr stößt dann von außen an rds/futterrohr...


2017/20170523143743.png

zitat..
denis schrieb: ...ob ich es richtig sehe, dass man bei der Bodenplattendurchführung den Verteiler nicht direkt auf das RDS setzen kann

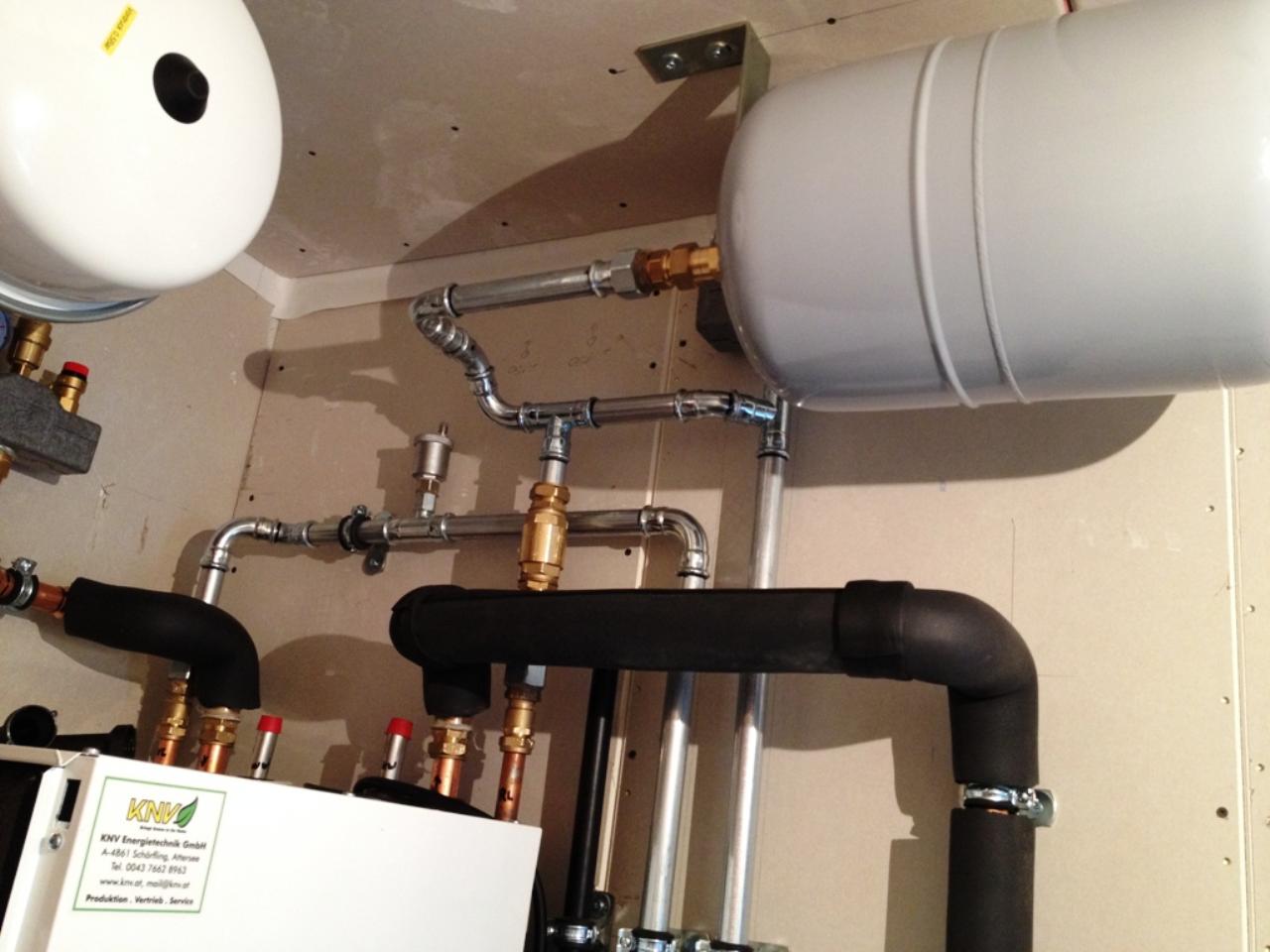

wenn du den neuen spezialverteiler nimmst und 2 getrennte einführungen mit 150mm achsabstand kannst du den verteiler direkt draufsetzen.

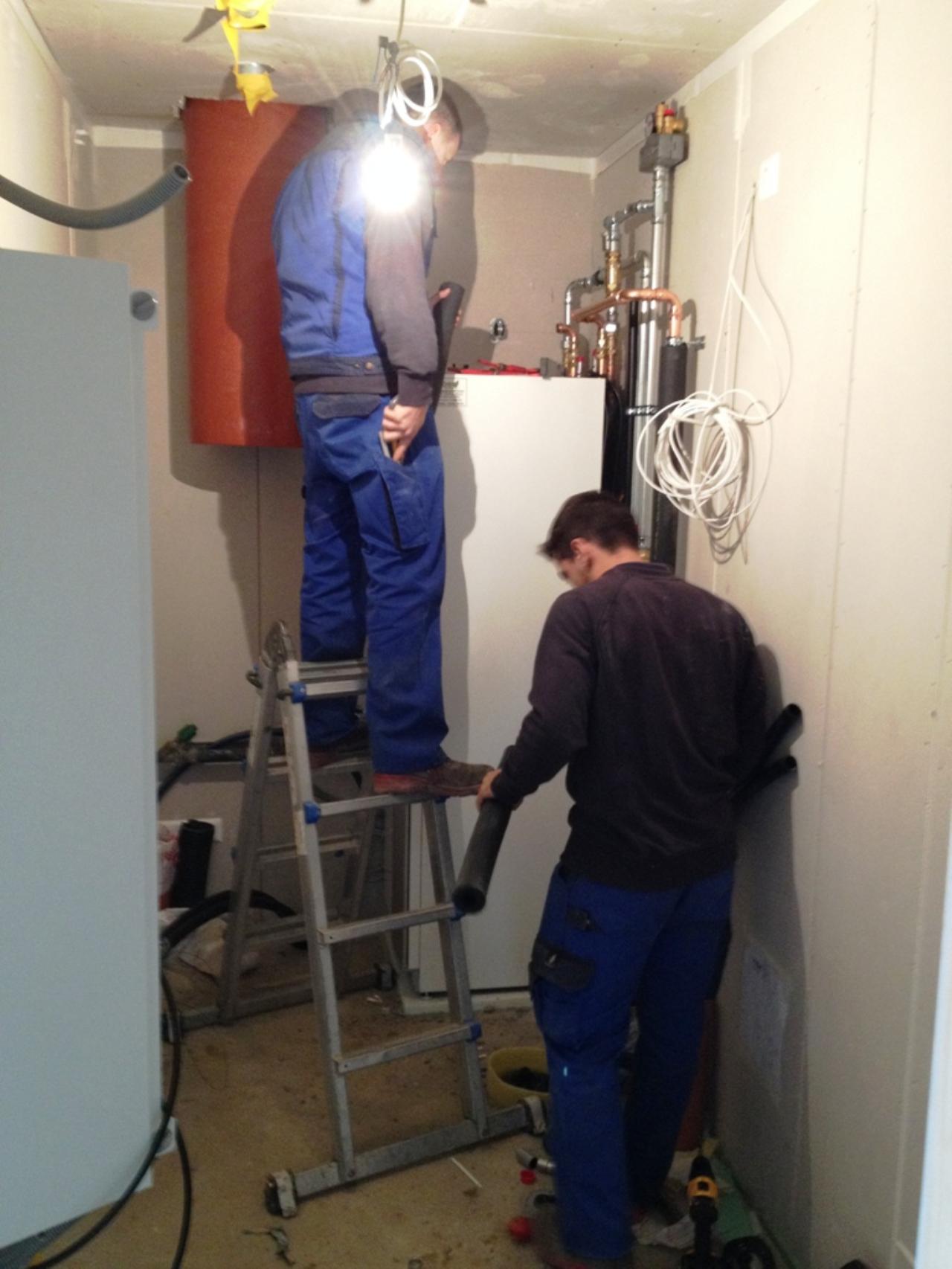

wenn du eine doppeldurchführung nimmst mußt du die solerohre etwas weiter reinschauen lassen und kannst dann den verteiler anschließen. dann muß er zusätzlich mit halterung montiert werden.


2015/201509113185.JPG


2017/20170523122823.jpg


2017/20170523846132.jpg


2017/20170523456148.jpg

1
