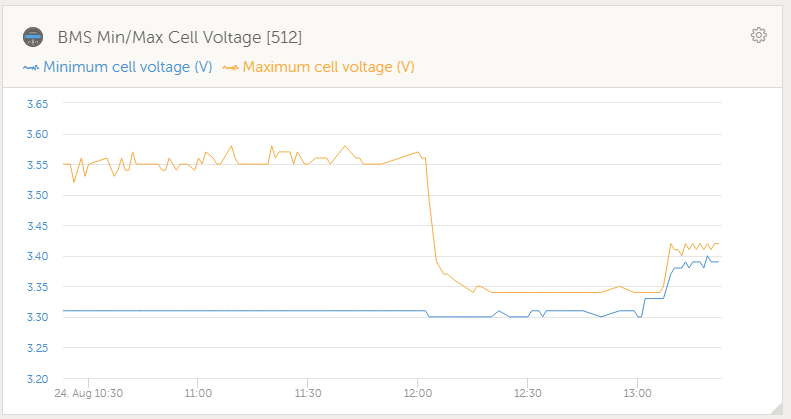

ich würd sagen, mit denen siehts gut aus. Hab das böse Modul Nr.4 nun abgeschalten und noch eine Ladung angestoßen. Nun sieht das gut bzw. normal aus. Siehe rechts... da gehen auch die min. Spannungen aller anderen Zellen hoch.  |
||
|
||
|
eine Frage noch @puitl: was für ein BMS BMS [Batteriemanagementsystem] tool verwendest du für Seplos? BSL hat mir nun "pbms tools v2.5" geschickt. Muss mir noch ein passendes USB auf RJ12 RS232 Kabel besorgen, dann kann ich reinschauen. Sieht mir aber immer mehr nach standard oder "fast-standard" Seplos aus?! |
||
|
||
|
@Pedaaa Kannst hier alles Downloaden: https://drive.google.com/drive/folders/10pxgNLHovcDZRVGrCZsSkfecBrRw-AdW |
||
|
||
|

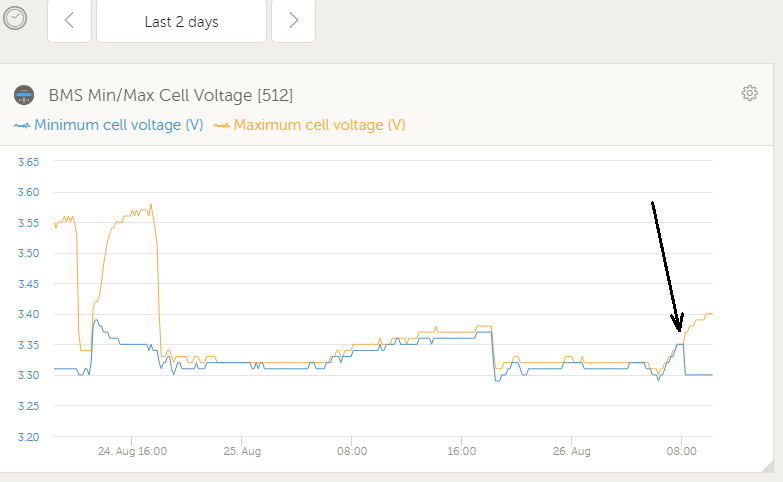

kleines Update für meine lieben Helfer hier: ohne dem Modul Nr. 4 hab ich eine recht gut balancierte Ladung hinbekommen. Es hat funktioniert, indem ich CVL immer leicht und SEHR langsam höher gesetzt hab. Dann driften keine Zellen mehr nach Oben ab, und die unteren Zellen kommen auch alle schön und gleichmäßig nach. So... und heut hab ich wieder das böse 4er Modul zugeschalten. Der Zeitpunkt ist deutlich zu sehen:  jetzt geht der Spass wieder los 😒 Aber ich probier mal diese "Sanfte" Methode hier auch ein paar Tage. Vielleicht wirds. Und am Nachmittag sollt ich auch das passende Kabel fürs BMS BMS [Batteriemanagementsystem] Tool bekommen. Dann können wir mal Messtechnisch reinschauen. Und wenn das alles nix hilft bau ich das Pack aus, und machs auf. Leider wird eine Einzel-Zellen-Balancierung aber nicht so leicht, weil die Zellverbinder gelötet sind und nicht verschraubt... |
||
|
||
|
Ich will dich nicht frustrieren, aber du warst mit den Zellspannungen in einem Bereich da gibt es noch nichts zu balancen. Hier ist die Ladekurve so flach. Das wird erst ab 3,4V besser und ab 3,45V wirklich aussagekräftig. Sehr gut, dann sehen wir hoffentlich auch die Konfiguration Es funktioniert auch im verbauten Zustand der Zellen. Besorg dir schon mal Glühbirnen 😀 |
||
|
||
|
nein, frustriert nicht und ist mir klar. ABER: mein erstes Balancierer Erfolgserlebnis war ja schon, das erstmal ALLE unteren Zellspannungen gleichzeitig mit angezogen haben. Bisher ist ja zumindest immer eine Ausreißer-Zelle am Boden geblieben. Das sieht somit schonmal besser aus. Und nun wollt ich das selbe eben gleich mich allen Packs gemeinsam probieren, bevor ich mich an höhere Spannungen wage. Aber das stinkige 4er Modul braucht glaub ich noch bissl mehr Liebe und Handauflegen bis es soweit ist 😉 |
||
|
||
|
Ja aber, die Zellspannung sagt uns leider nichts über den Ladestand der einzelnen Zelle in diesem Bereich aus. Balancing hat ja nicht das Ziel die Spannungen aller Zellen gleich zu machen (das sehen wir nur als Ergebnis) sondern den Ladestand. Das BMS BMS [Batteriemanagementsystem] kennt aber den Ladestand der einzelnen Zelle nicht, sondern kann nur die Spannung messen und daraus ableiten, ach die Zelle mit höherer Spannung ist voller, also muss ich sie etwas entladen. Dafür brauchen wir aber eine steilen Spannungsverlauf, bei dem schon geringe Änderungen im Ladestand der Zelle auch eine Veränderung in der Spannung bewirken. Wie gesagt, bei LFP funktioniert das erst ab 3,45V richtig gut, darunter kommt es eher zu falschem Balancen. Du hast ja, nachdem du das Pack 4 ausser Betrieb genommen hast, ja ebenfalls mal voller Geladen und dabei eine Ausreisser Zelle in einem anderen Pack gesehen (zweiter Berg von links in deiner Graphik). Das ist entweder eine Zelle die jetzt schon voller ist, es aber auf Grund der Spannungskurve der letzten Tage noch nicht zeigen konnte, oder einen anderen Innenwiderstand hat, oder schlechter Zellverbinder (wobei sich die etwas anders zeigen), oder ..... Es bleibt auf deiner Reise auf jeden Fall spannend.... |
||
|
||
|

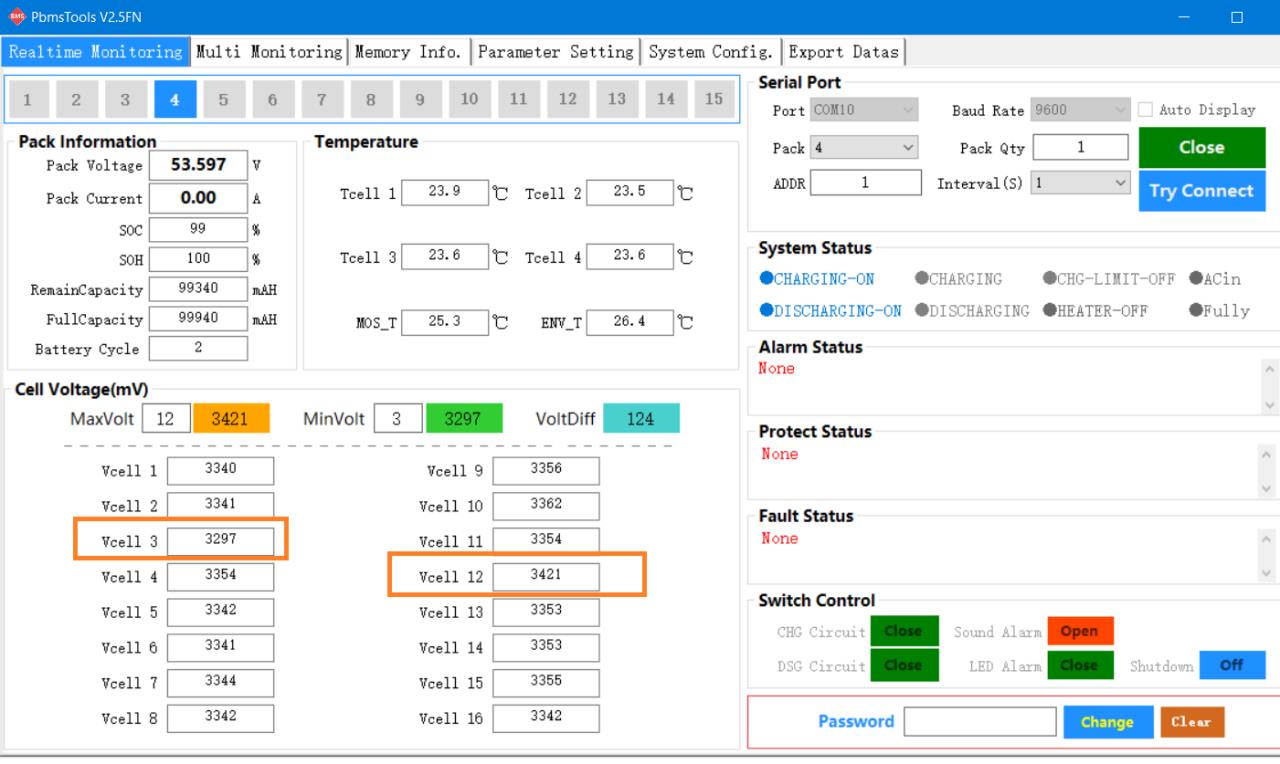

interessant... ALLE Zellen, aus ALLEN Packs sind sehr nahe beinander mit nur ca. 3-4mV Abweichung. Nur die 2 min/max Zellen aus Pack 4 driften so richtig ab:  Also innerhalb von Pack4 hab ich eine Abweichung von 124mV. Und alle andern Zellen der andern Packs weichen nur 4mV voneinander ab. Kann aber durchaus noch "normal" sein oder? schlecht ausgeliefert?! Oder deutet das doch schon auf einen Fehler hin? Aja und das sind die generellen Settings:  zumindest Cell OV Protect würd ich mal weiter runter stellen. 3,75V brauchen die bei mir nicht erreichen |
||
|
||
|
Ist eher nicht normal, also die 124mV. Zumindes die 3421 koennte deutlich voller sein. Was sagen die Parameter Sleep VCell und Balance Treshold aus? Balancen sollte wie gesagt erst ab 3,45V beginnen. Die 30mV Balance koenntes auch auf 20mV absenken. |
||
|
||
|
das hab ich aus einem Manual: Cell Balance Threshold: the voltage of each cells balanced, typical 3.40V Balance △Vcell: Cells balanced voltage difference ,typical 30mV. Cell Sleep Voltage: Each cells sleep voltage, typical 3.10V Mhhh.. hilft jetzt auch nicht viel, oder? beim "△Vcell" wäre das BMS BMS [Batteriemanagementsystem] quasi schon zufrieden und würde aufhören mit Balancen, richtig? ja, dann wär 20mV sicher besser. OK, aber dann müsst ich aber auch "Pack FullCharge Voltage" raufstellen auf 55+ oder? Ich denke das ist das CVL? Sonst komm ich ja nie auf 3,45V im Normalbetrieb |
||
|
||
|
CVL und FullCharge Voltage auf 55,2V Balance Treshold auf 3,45V |
||
|
||
|
Auch wenn du nie über 3,45 kommst solltest du trotzdem erst ab 3,45 balancen da es erst ab hier irgendwie Sinn macht! Alles andere ist nur sinnloses balancen. Sprich: Wenn du immer unter 3,45 bleibst wird dir iwann trotzdem mal eine Zelle über 3,45 gehn und die wird dann eben entladen... Werte aus deiner Software zieh ich mir Montag rein vorm großen Bildschirm 😊 |
||
|
||
|
ja, bin voll bei euch. Leider sind die Parameter schreibgeschützt 🤨 Ich hoffe ich krieg das Passwort von BSL. Aber irgendwie bin ich da nicht guter Hoffnung... aber ich versuchs MO ja, und übrigens: Seplos Tool funktioniert leider nicht. Keine Verbindung. Das geht dort glaub ich mit RS485 und nicht RS232?! |
||
|
||
|

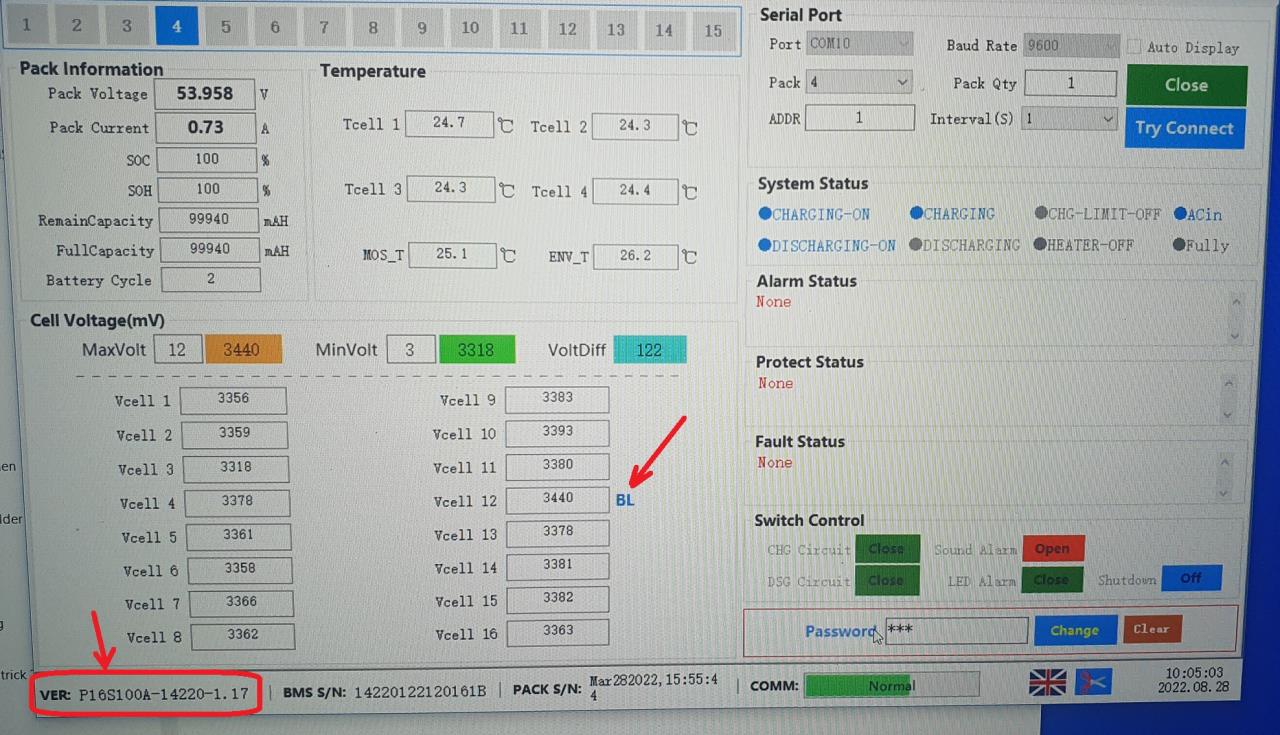

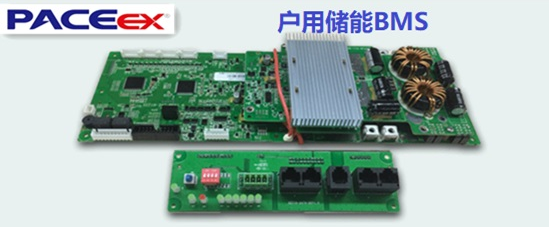

mal ein kurzes Update vom unbalancierten BSL-Pack: ich hab nun langsam aufgeladen. Aber irgendwann nutzts dann nix mehr, und eine "volle" Zelle will immer wieder abhauen. Ich halte die jetzt mal knapp über 3,4V um zu schauen, ob das interne, passive Balancen irgendwas weiterbringt. Ich seh auch im BMS BMS [Batteriemanagementsystem] tool dass was gemacht werden soll: Ein "BL" erscheint dann neben der Ausreißer-Zelle:  Allerdings immer nur für ein paar Sekunden, dann ists weg. Und das "BL" sieht man auch nur, wenn grad geladen wird. Wenn also 0A anliegen, wird scheinbar auch nicht gebalanced 😒 So stehen lassen bringt somit eher wenig. Gut wäre sozusagen immer ein bissi Minimal-Ladung anstoßen (wenn max. Zell über 3,4V), passiv balancen lassen, abklingen lassen, wieder Ladung anstoßen, usw. Na gute Nacht, das kann ewig dauern..... Da bin ich wohl wesentlich schneller mit Ausbauen, Aufmachen und einen aktiven Balancer dranhängen?! BTW: im Screenshot sieht man unten links die Bezeichnung P16S100A. ein wenig danach gesucht, und das dürfte wirklich die BMS BMS [Batteriemanagementsystem]-Type sein. Aussehen tuts genauso:  vielleicht lässt sich ja auch über den Weg ein Passwort rausfinden... |
||
|
||
|
Aufmachen, laden und Widerstand parallel schalten (zb Glühbirne). Link zu einer möglichen Anleitung in #315 |
||
|
||
|

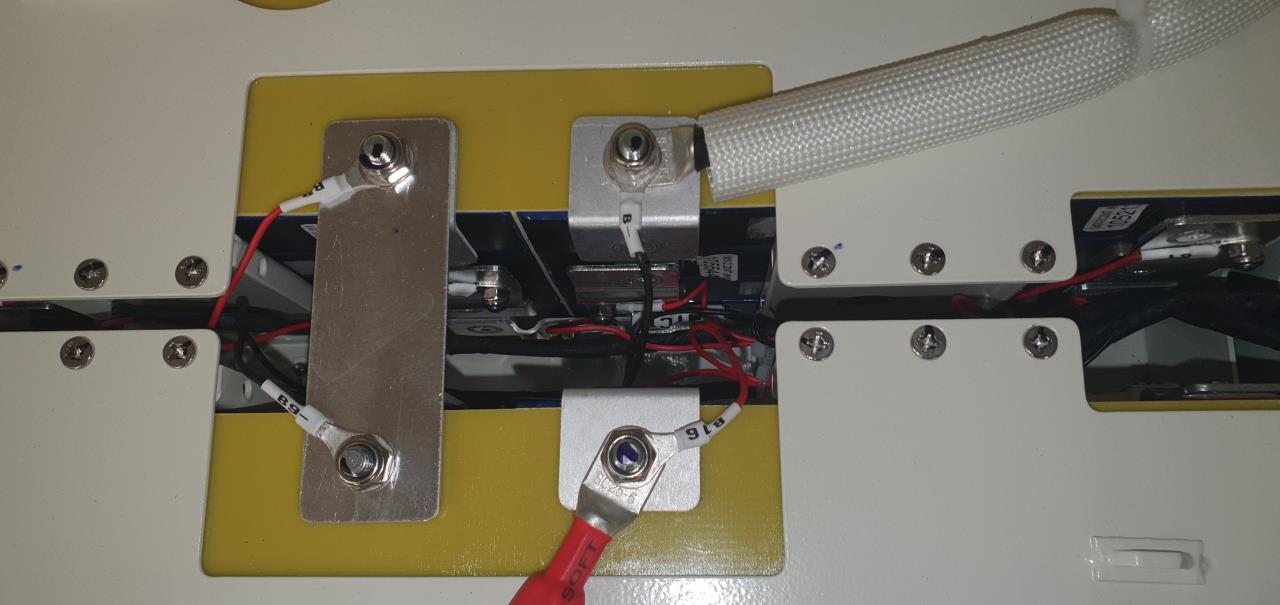

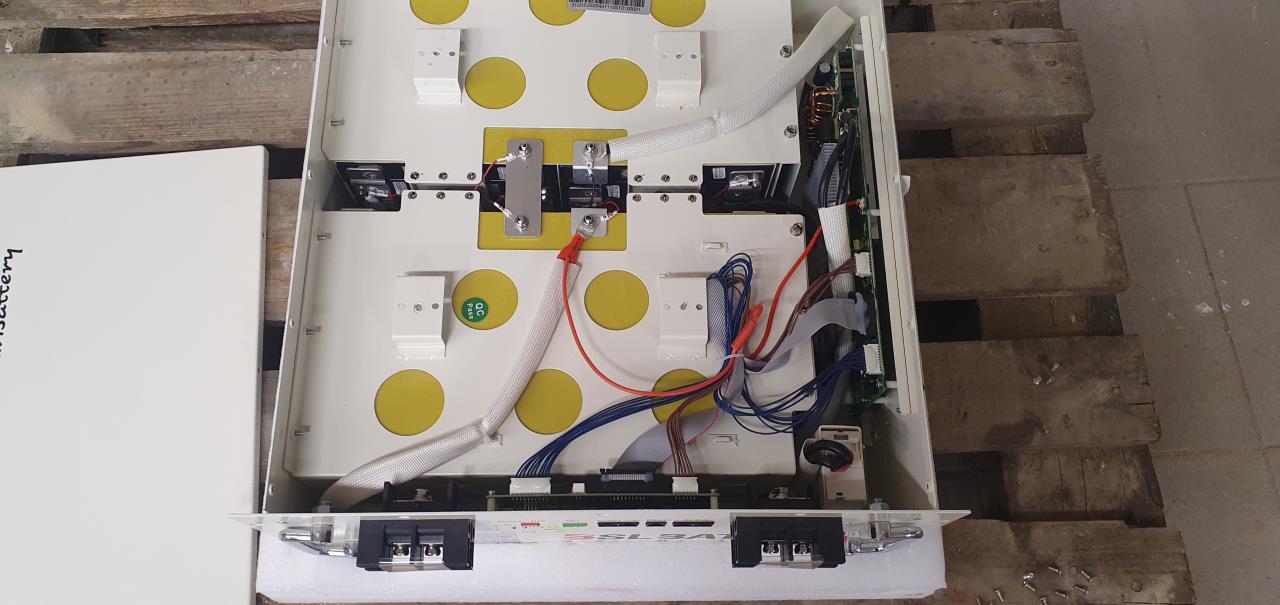

ja, da werd ich wohl nicht drum rum kommen... auch wenn ich noch Hoffnung hatte, es geht ohne Aufmachen. Und das wird doch ziemlicher Aufwand. in den kleinen Zwischenspalt, zwischen den 2x 8er Packs, halt ich lieber keine Drähte mit Glühbirnen rein:   oder fürs Festschrauben an den Zellverbindern käme ich auch höchstens bei den obersten Zellen ran. Wenn eine der unteren Zellen zu entladen wäre, wird das zu gefährlich. Also... wenn dann wird das wohl gleich ein kompletter Strip, so dass ich alle Zellen frei stehen hab?! |
||
|
||
|
Alternativ direkt an die BMS BMS [Batteriemanagementsystem] Leitung gehen. Aber nur wenn der Querschnitt passt. |
||
|
||

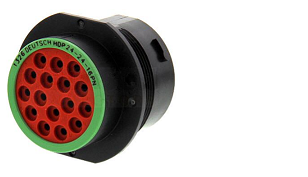

ich überleg grad, ob ich nicht nochmal alles ausbaue, öffne, und mir an jedes Pack am Frontblech so einen 18-poligen Stecker dran mache, der jedes BMS BMS [Batteriemanagementsystem] Kabel, sowie +/- abzweigt:  Ein Wochenende geht da sicher komplett drauf. Aber dann könnt ich immer super einfach jederzeit einen aktiven Balancer bzw. Glühbirnchen anstecken. Und muss nie mehr was ausbauen. Was meint ihr?! Sinnvoll oder komplett unnötiger Blödsinn? Wie oft könnte sowas nötig sein?! 2x im Jahr? jedes Jahr?! alle 3 Jahre? oder nach initialer Balancierung, nie mehr, weil passiv reicht dann eh aus?! Sorry für die Anfänger-Fragen. Aber war naiverweise der Meinung, sowas geht viel einfacher... Laden, Spannung halten, Rest tut alleine, fertig... aber so läufts scheinbar nicht 😕 |
||
|
||
|
Würd schaun das du zum Passwort kommst ja, 3,75V Abschaltspannung wär mir zu hoch... Was aber schon mal cool ist: Du hast nen Wert "Pack OV protect" und nen eigenen Wert "Pack charge voltage" (= der CVL oder?) 😀 Das heißt es wird zwischen Ladeendspannung und Abschaltspannung unterschieden (was mein Drecks-Seplos eben nicht macht...) Zum Pack: Diesen Stecker würd ich max. bei diesem Pack einbauen, wenn die Balancer funktioniern und du regelmäßig in den Voll-Zustand kommst sollte ein händisches Eingreifen nie mehr nötig sein. Iwie kommt mir aber immer noch vor das dieses eine Pack was hat...irgendwas funktioniert da nicht richtig. Entweder ist hier echt eine deftige Disbalance drinnen (dann stellt sich schon mal die Frage warum genau nur bei diesem einen) oder das BMS BMS [Batteriemanagementsystem] hat was. Steht in der Software auch überall die gleiche BMS BMS [Batteriemanagementsystem]-Type links unten bei allen Packs und sind bei allen die gleichen Werte eingetragen? (Vl. hat´s hier was sodass das eine Pack nicht richtig mitspielt im Verbund...) |
||
|
||
|
ja, BMS Type und Werte sind bei allen gleich. das ist übrigens das BMS BMS [Batteriemanagementsystem]: https://www.alibaba.com/product-detail/16S-48V-100ah-Battery-Management-System_1600467794229.html Manual hab ich vom Alibaba Verkäufer schon bekommen 😉 Aber steht nicht zu viel an Details drin. Ich bohr da noch bissl nach. Vielleicht lässt sich ja was wertvolles an Info finden... Viel adaptiert wird BSL wohl nicht haben. Vielleicht minimal OEM-spezifische SW drauf und das wars. ja, das dürfte schon so sein. CVL scheint aber ein Fix-Wert zu sein, nicht adaptiv wie bei REC oder so. Wobei... das sollte eigentlich trotzdem reichen, wenn gebalanced und Cell OV protect tief genug ist. Ich glaub mittlerweile wirklich, die sind einfach nur GARNICHT balanciert worden. Interessanterweise kamen die ersten Lieferungen ja mit geladenen Packs. Die scheinen halbwegs in Balance zu sein. Die letzte Lieferung kam hingegen fast komplett leer und unbalanciert. Ich glaub da gibts 2 Gründe: 1. eigentlich dürfen die Packs gar nicht geladen transportiert werden. Vielleicht sinds da erst jetzt drauf gekommen. 2. Aber Top-Balancen und dann nochmal entladen und dann verschicken, ist ihnen wohl zu viel Aufwand. Da schickens die vielleicht einfach so raus, wie sie sind. -> Dazu hab ich noch ein Statement von BSL eingefordert. Ja... ich hoffe du hast recht. Aber prinzipiell... jetzt am Anfang würd ich mir den Aufwand vielleicht 1-malig noch antun. Später will ich das sicher nimma machen. Habs mir nochmal angesehen: Der mechanische Aufbau der Packs innen ist wirklich gut durchdacht gelöst. Gefällt mir auch qualitativ recht gut. Und ein Zerlegen ginge eigentlich gar nicht so schlecht. Ich schlaf noch ein paar Nächte drüber. Bzw. probier ichs mal bei dem einen "bösen" Pack mit aktiven Balancer und/oder Glühbirnen. Wenn das gut klappt, sperr ich mich vielleicht wirklich mal 1-2 Wochenenden in der Werkstatt ein, und mach überall Stecker dran. |
||
|
||
|
2 Kisten Bier hättest nun eh schon im Keller die fürs beobachten der Custom-CVL Linie geplant waren 🤣 |
