Vorstellung und Optimierung Haustechnik

Schönen Nachmittag,

ich hoffe, es findet sich hier jemand der Interesse daran hat, ein paar Fotos aus unserem Technikraum zu sehen und vielleicht auch bereit ist, uns bei der Optimierung der Haustechnik zu helfen.

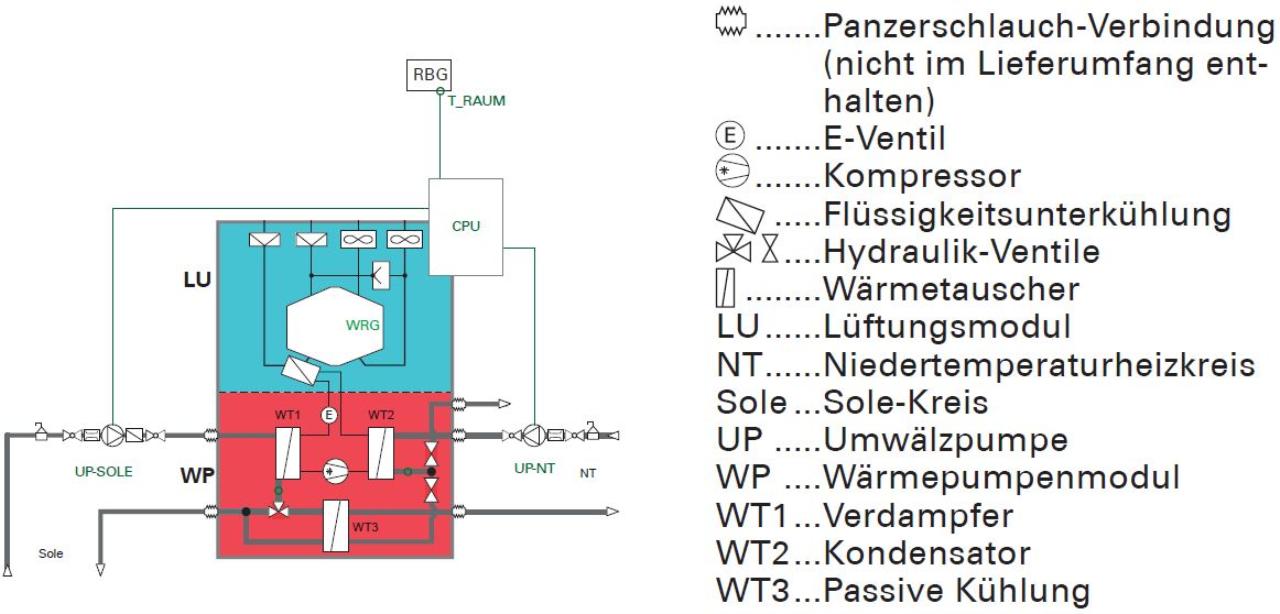

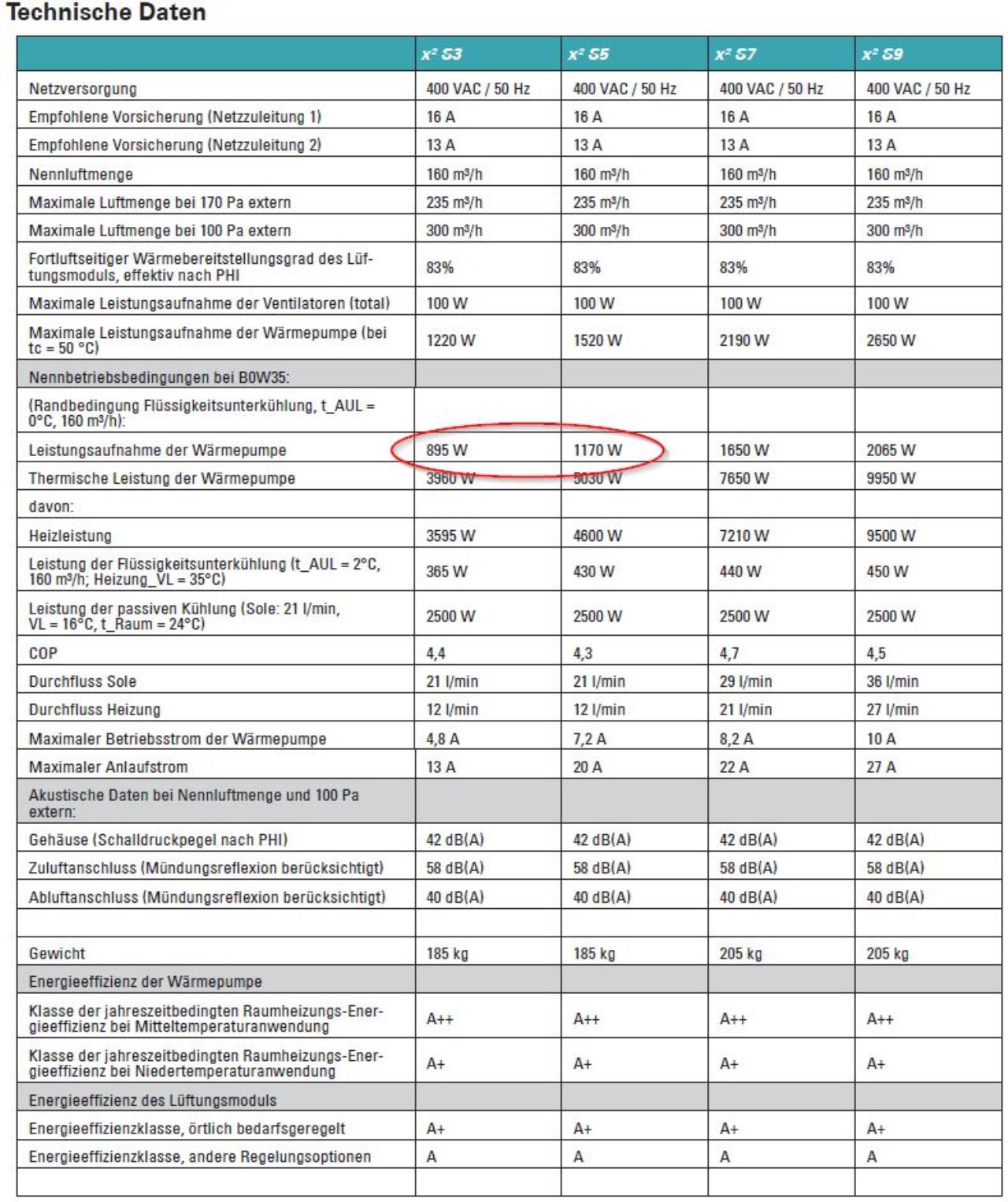

Im August 2015 sind wir in unser Haus eingezogen, Heizung und Lüftung erfolgt durch ein Drexel & Weiss X² S5 (vormals X² Plus) in Kombination mit einer 120 Meter Tiefenbohrung (aus der Ausschreibung des Geologen: Doppel-U-Sondenverrohrung DN 32 PE-100 RC SDR 11, Verpressung mit thermisch verbessertem Verpressmaterial Lambda größergleich 1,5 W/mK". Die Anbindeleitung in den Technikraum in "DN 40 PE-100 RC SDR 11, alle notwendigen Schweißverbindungen sind mit Elektroschweißmuffen herzustellen, Verteilerschächte und Unterflurkästen sind nicht vorgesehen)

Bislang sind wir mit dem System sehr zufrieden, und auch an den vorangegangenen, kühlen und nebeligen Tagen mit Tageshöchstwerten um -7 Grad hat die Heizung unser Haus erfolgreich auf die am Raumthermostat eingestellten 23 Grad beheizt, der Soleausgang am Gerät hat dabei Tiefstwerte von -0,2 Grad erreicht. Nichts desto trotz hoffe ich natürlich, hier den ein oder anderen Tipp zu erhalten, wie wir die Anlagen noch optimieren können.

Hier erstmal die Fotos aus unserem Technikraum:












Die Solepumpe:



Durchflussanzeige Solepumpe:



Heizungspumpe:



Hier die Verlegepläne für die Fußboodenheizung von Variotherm. Die angeführten Raumthermostate wurden nicht umgesetzt, ebensowenig wie der eingezeichnete Kachelofen im Essbereich.

Im Keller wurde bei der Zuleitung in den Wirtschaftsraum eine Schleife unter der Stiege verlegt, um dort für mehr Luftzirkulation zu sorgen. Die Unterkellerung der Garage (neben Technikraum) ist entfallen.



Im EG wurden nach Rücksprache mit dem Installateur jeweils eigene Kreise für die Randzonen in den Fensterbereichen in Esszimmer und Wohnzimmer verlegt, stattdessen wurden das Bad und der Windfang zu einem gemeinsamen Kreis zusammengefasst. Der Heizkreisverteiler befindet sich im im Technikraum an der Decke, unmittelbar neben der Öffnung zum Installationsschacht:



Einzige Änderung im Obergeschoß: Der Heizkreisverteiler im OG wurde im Schrankraum rechts hinter der Tür platziert - im Nachinein weiß ich selbst, dass das in Hinblick auf die Wärmeverteilung nicht der optimale Ort dafür war - der Installateur hat es aber so abgesegnet...



Hier eine Übersicht der Heizkreisverteiler und der tatsächlich verlegten Heizkreislängen:



Und hier die Heizkreisverteiler mit Durchflussanzeigen im heutigen Heizbetrieb kurz vor erreichen der Solltemperatur. Zu Beginn wieder der Keller:



Das Erdgeschoß:



Und das Obergeschoß:

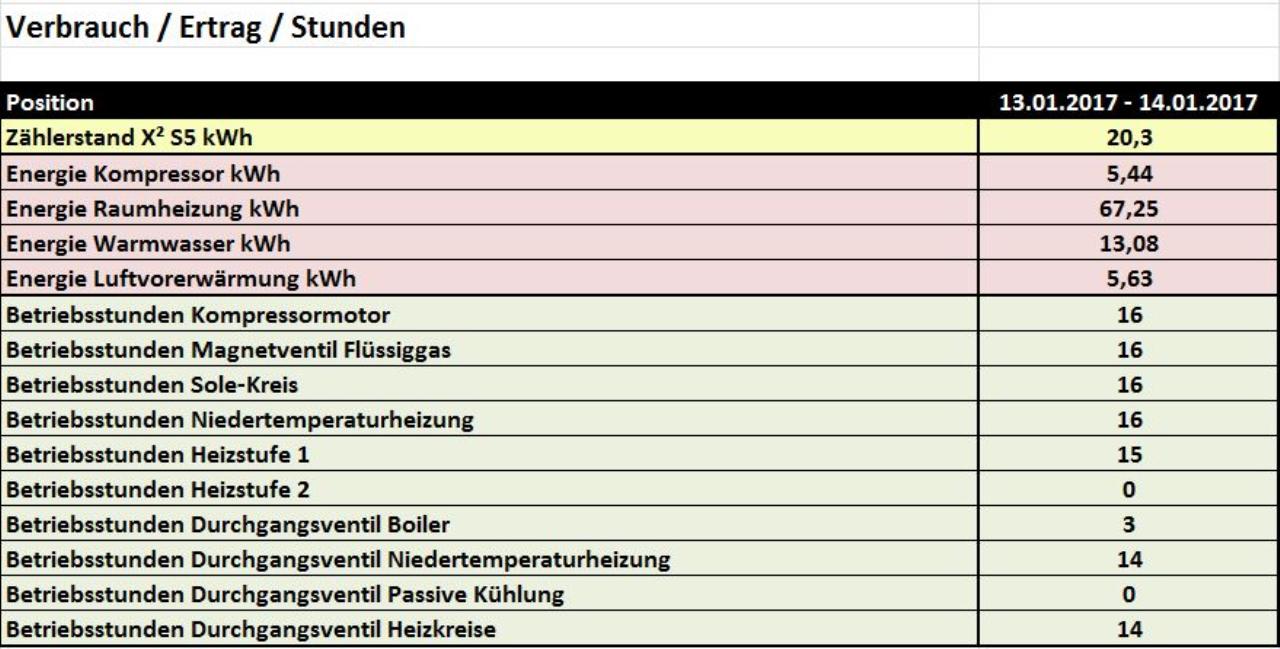

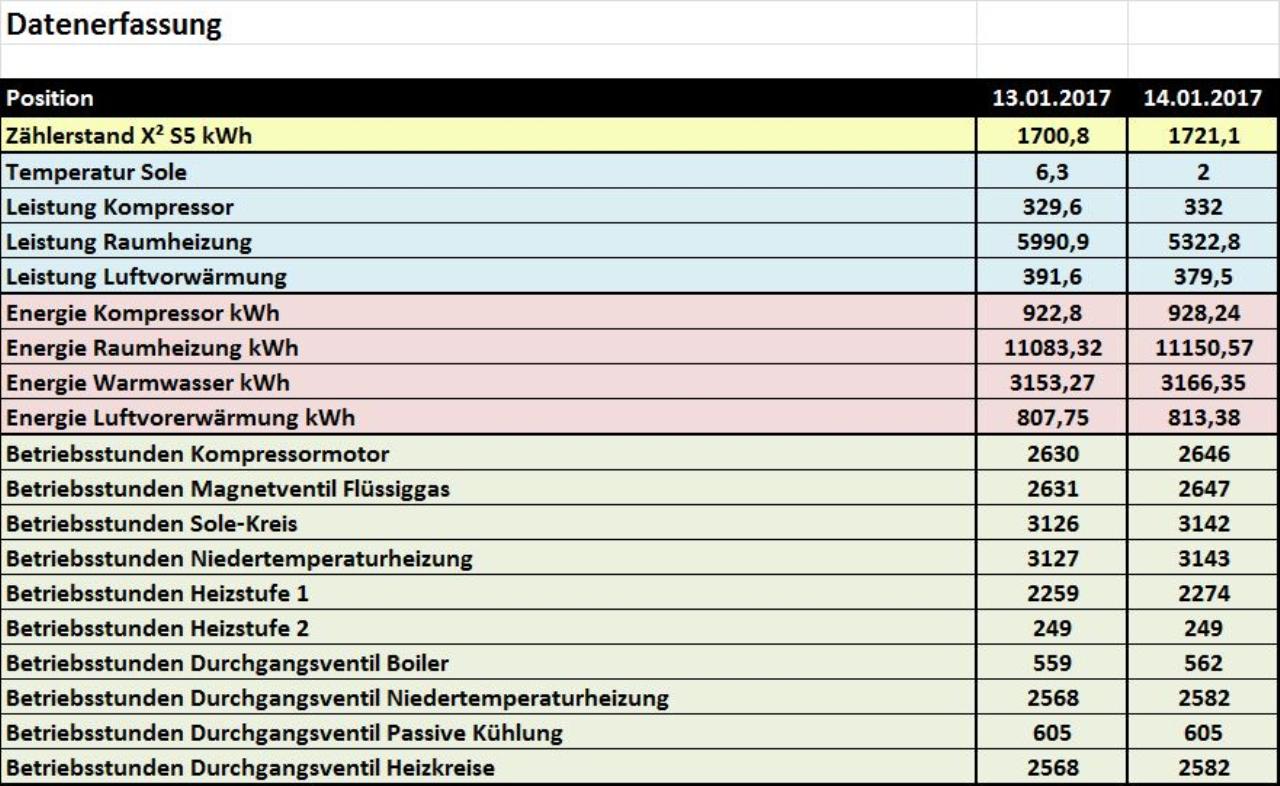

Vor 3 Tagen habe ich begonnen, Statistik zu führen und Abends vor dem Schlafengehen die Daten der Wärmepumpe zu erfassen. Die ersten Ergebnisse:



Ich freue mich auf jedes Feedback und jeden Verbesserungsvorschlag!

LG und schönes Wochenende
Zeichi1984
