Nibe VVM S320 mit Nibe S2125-8 Bedeutung der Parameter

Hallo, ich bin neu im Forum und habe sehr interessiert einige Beiträge bzgl. Nibe Anlagen gelesen. Bei uns wurde vor 2 Wochen folgendes installiert und in Betrieb genommen: NIbe S2125 und Nibe VVM S320. Vorhanden war bereits eine PV Anlage mit ca. 9 kWh Speicher.
Wir hatten davor eine Brennwerttherme mit Mischer für die zwei Heizkreise (FBH im EG und Bad im OG) und Radiatoren in allen Räumen. Beheizte Fläche ca. 180 m². Baujahr DHH 2005. Jetzt laufen beide Heizkreise mit der gleichen Vorlauftemperatur. Obwohl bei VL VL [Vorlauf] Temp. um ca. 24- 26°C die Radiatoren (Typ 22’er) fast kein Wärmeeintrag bringen, reicht die FBH FBH [Fußbodenheizung] locker aus, um in den Räumen (WZ, Küche, Bad, SZ) Temperaturen zwischen 23 und 21 °C zu haben.
Hier jetzt meine Fragen:
Heizungs-Umwälzpumpen:
Im Menüpunkt gibt es zwei Angaben für Drehz. HU Pumpe. GP1 und GP 6. Bei mir stand bei der GP1 ein Wert von 30% und bei der GP6 stand: Aus. Gleich darunter stand ein Wert für den Volumenstrommesser (BF1) von 8,4 l/min.
Frage: wofür ist die Pumpe GP 1 und wofür die Pumpe GP 6? (in der Explosionszeichnung habe ich nur GP 1 gefunden und die Funktion nicht aus der Zeichnung ableiten können.

Werte Brauchwasser BT5,6,7:
Was sind die Unterschiede von Brauchwasser Start (BT5), Brauchwasser oben (BT7) und Brauchwasserbereitung (BT6)?
Ich habe festgestellt bei WW WW [Warmwasser] Entnahme: Temperaturabfall in der BT6 Kurve sichtbar, in der BT7 Kurve nicht sichtbar (hier scheint die Abkühlungskurve ungestört weiterzulaufen).

Abkühlung Brauchwasser:
Laut der BT 7 Kurve fällt die Temperatur in ca. 12 Stunden um ca. 11 °C (51,5 bis 40,5 °C). Also beträgt die Abkühlungsrate ca. : 0,9 °C / h. Ich hätte einen geringeren Wert bei diesem Temperaturniveau erwartet (ca. 0,5 °C in 1 Stunde). Wie seht ihr das? Übersehe ich etwas?

Verhinderung von Brauchwasser-Bereitung:
Aktiv ist Bedarfsmodus Niedrig. Im Menüpkt. 7.1.1.1 hatte ich die Starttemp. Bedarfsmodus sehr niedrig auf 20°C gestellt. Trotzdem wurde nachts Brauchwasser aufgeheizt. Kann mir nicht vorstellen, dass an einer Stelle des Brauchwasserspeichers eine Temperatur unter 20°C herrschte. Wo liegt mein Denkfehler?
Hatte auch versucht über ein Zeitprogramm die Brauchwasser-Bereitung nur tagsüber (wegen PV Anlage) stattfinden zu lassen. Zeitprogramm erstellt, aber ohne Effekt. In der Bed—Anleitung steht , dass man auch festlegen muss, was die Anlage in diesem Zeitfenster tun soll. Aber wie gebe ich das ein? Wäre dann der Anlage klar, dass sie NUR in diesem Zeitfenster Brauchwasser bereiten soll?
Sorry, wegen der vielen Frage! Ich möchte die Anlage aber verstehen und einstellen können. Ach ja, der Installateur: Hier bekomme ich leider bisher keine Antworten auf meine Fragen.
Vielen lieben Dank für Eure Antworten und Hinweise im Voraus!

< 1 2 ... 3 4 5 6 ... 7 >

Beitrag schreiben oder Werbung ausblenden?
Einloggen
Kostenlos registrieren [Mehr Infos]

score 1 · Answer 1 · 2024-08-27T10:16:08Z

..
Waermegewinnung schrieb:

@ noma
@ alle
kurze Frage bzgl. der hier im Thread gezeigten Grafiken aus Uplink: die angezeigten Werte für die Temp.-Sensoren BT5,6,7,- können die so im Detail nur bei Verwendung von Nibe-VVM dargestellt werden, oder geht das auch, wenn ein Brauchwasserspeicher eines anderen Anbieters verwendet wird?

Oder auch anders gefragt,- gibt es evtl. besondere Vorteile wenn zb. eine S2125-8 auch explizit einen Nibe Speicher verwendet?

Danke vorab für Eure Info.

Da bin ich überfragt. Die Sensoren BT5,6,7 sind im VVM verbaut. Wenn man den nicht hat, können die sicher auch nicht ausgelesen werden. Aber wo und welche Sensoren ein WW WW [Warmwasser]-Speicher eines anderen Anbieters hat und wie man die ausliest, weiß ich leider nicht.

Bei uns war ein externer WW WW [Warmwasser]-Speicher aus Platzgründen keine Option.

score 1 · Answer 2 · 2024-09-15T15:48:12Z

..
noma schrieb:

Die Diagramme kommen aus dem myuplink.com. Bei Registrierung der WP WP [Wärmepumpe] und des VVM S320 (unbedingt beide mit eigenen Seriennummern registrieren), bekam ich eine E-Mail mit einem Gutschein über 5 Jahre Premium-Zugang. Angeblich wäre das im Rahmen der 5-jährigen Werksgarantie mit dabei. Habe ich natürlich gerne angenommen. Vom Installateur hatte ich nix.

Selbst ohne Gutschein würde ich zumindest für das erste Jahr den Premium-Zugang empfehlen. Die 100 EUR sind gut investiert, gerade wenn man das System noch kennenlernen muss. Ich plane eigentlich auch den Umstieg auf eine eigene Datenerfassung per Modbus, aber das Projekt ist noch in der frühen Planungsphase. Dazu gibt es übrigens auch sehr informative Beiträge hier im Forum.

Ein Tip für myUplink: Nibe scheint diesen Gutschein pro Gerät bzw. Seriennummer für jeweils fünf Jahre zu verteilen. Neben der Wärmepumpe hat die Registrierung (mitsamt Anforderung des Gutscheins) der S40, dem WW WW [Warmwasser]-Speicher, dem Heizstab und dem Pufferspeicher geklappt, so dass ich Premium Manage und Premium History für 25 Jahre nutzen kann :)
Viele Grüße,
Philip

score 1 · Answer 3 · 2024-09-16T10:32:04Z

@pgdo
Bist du sicher, dass sich die Laufzeit der Premiumnutzung mit jedem Gutschein-Code um weitere 5 Jahre verlängert?

Ich hatte 2 Codes eingegeben und die Laufzeit blieb bei 5 Jahren!? Man kann auch nicht nach 5 Jahren den nächsten Code eingeben, da die Codes nach 6 Monaten verfallen!

Hat jemand andere Erfahrungen gemacht, oder habe ich etwas falsch gemacht?

Das ist auch ein Grund warum ich Home Assistant via Modbus zumindest für die Auswertung nutze.

score 1 · Answer 4 · 2024-09-16T22:35:02Z

@GreenHarry

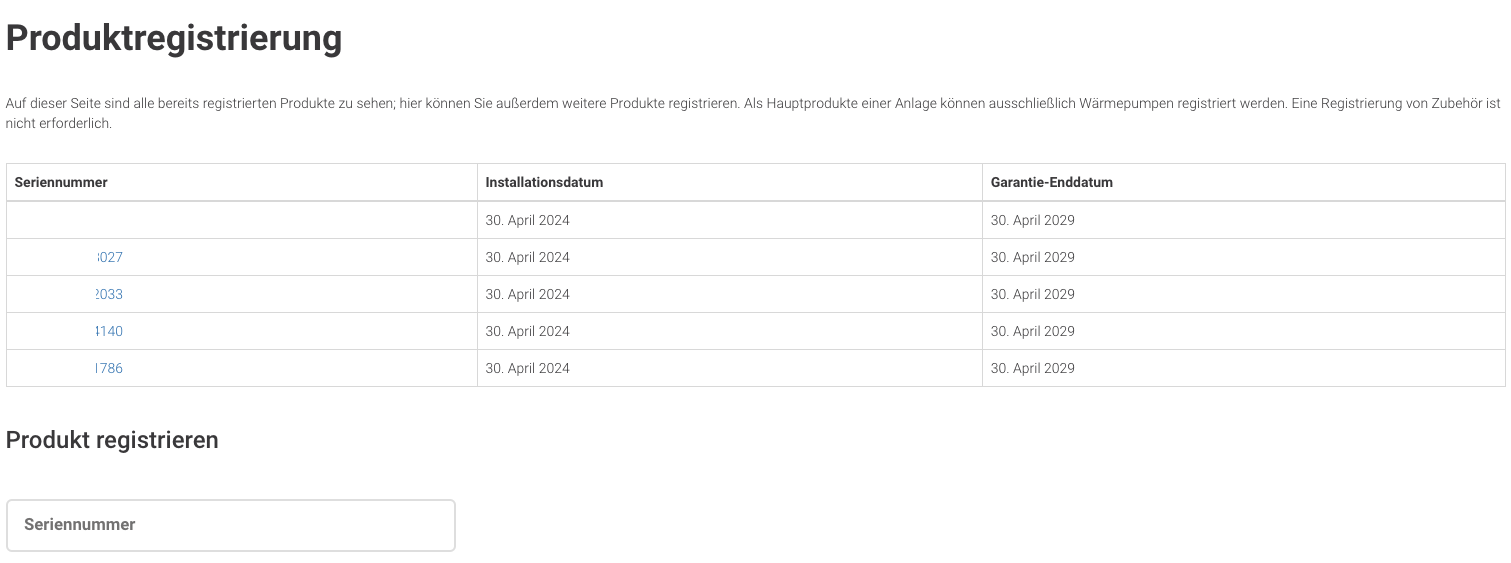

Ich habe die Produkte unter Allgemeines --> Produktregistrierung hinzugefügt und dann jeweils eine Mail (also insgesamt fünfmal) mit "Neue Wärmepumpenregistrierung" mit jeweils einem Gutscheincode erhalten.

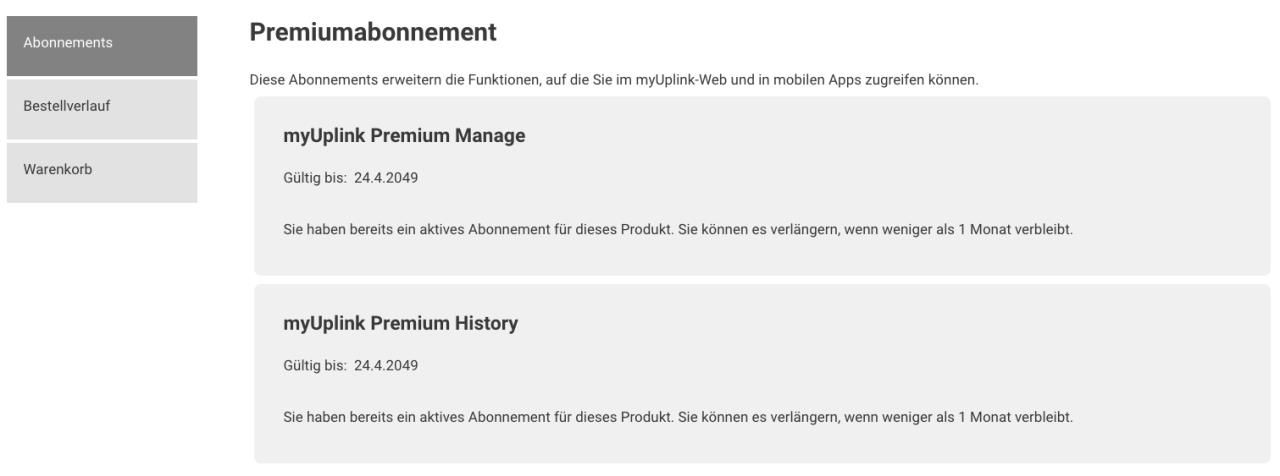

Die habe ich dann unter Store --> "Gutschein einlösen" hinzugefügt, dann sieht das bei mir so aus:

Die Laufzeit blieb auch jeweils bei fünf Jahren, hat sich aber immer aufaddiert.

Viele Grüße,
Philip

score 1 · Answer 5 · 2024-09-17T09:45:25Z

@pgdo
Wow ... genauso hab ich's auch gemacht (vor 1 Jahr) und es hatte (bei mir) nicht geklappt, schade🤷

score 1 · Answer 6 · 2024-09-30T21:05:12Z

Ich bin nun seit 2 Monaten stolzer Besitzer einer Nibe S2125-12 mit VVM S320.
Bisher bin ich sehr zufrieden, sowohl Kühlen, Heizen und WW WW [Warmwasser] funtionieren gut mit einen bisherigen COP von 5.4 (ist ja auch noch nicht kalt)

Ich habe eine Frage an die Profis: Wo kann ich im Menüe die Betriebsstunden ablesen? Ich habe in der Installationsanleitung nichts gefunden.

Es gibt eine Wärmepumpendatenbank, in der die Verbrauchsdaten von verschiedenen WP WP [Wärmepumpe] gesammelt werden.
Es gibt bisher noch nicht viele Nibe S2125 Nutzer, es wäre doch interessant, wenn jeder seine Daten dort einstellen würde.

https://www.waermepumpen-verbrauchsdatenbank.de/index.php?button=verbrauch

score 1 · Answer 7 · 2024-10-01T08:23:23Z

Menü 3, betriebsdaten, Statistik.

score 1 · Answer 8 · 2024-10-19T10:50:41Z

Neuerung bei Update 3.3.8
Es gibt nun eine Kachel mit den Energiedaten. Die brauch man nun nicht mehr selber raussuchen aus den Betriebsdaten Statistik.
Es fehlt eigenlich nur noch, das die direkt der COP für Tag, Woche, .. gerechnet wird, das muss man immer noch selber machen
Auch in upLink tauchen nun zwei neue Zustände als Verlaufsdaten auf.

score 1 · Answer 9 · 2024-10-20T15:50:08Z

@ruediger60 Was sind das für "zwei neue Zustände als Verlaufsdaten"?

Ich habe das Update auf 3.3.8 noch nicht durchgeführt. Es erschien mir bislang nicht wirklich relevant für die S2125 !?

score 1 · Answer 10 · 2024-10-20T16:45:03Z

Es gibt den Verlauf für "Lifetime energy consumption" und "Lifetime energy production", es gibt also erstmal einen Wert für die elektrischen Energieaufnahme. Die kann man bisher ja nur am Display der Inneneinheit anschauen.

score 1 · Answer 11 · 2024-10-23T09:49:29Z

Hallo zusammen,
ich bin neu dabei und möchte mich zuerst bei allen für die hilfreichen Informationen und Aufklärungen bedanken!

Bei mir werkelt seit Anfang August die Komination aus S2125-8 und VVM S320 - und Dank eures Inputs auch schon recht gut. Akutell läuft der Verdichter 3x/Tag und die benötigte elektrische Energie wird noch nahezu vollständig aus PV-Strom bezogen.

Dennoch stört mich, dass die Heizungspumpe nun 24h läuft und in den Standbyzeiten das Heizungswasser (incl. Rücklaufspeicher) m.E. unnötig abkühlt.

Hat jemand schon Erfahrungen mit der periodischen Steuerung der Heizungspumpe (GP1) gesammelt? Die Doku ist hier etwas dünn.

Könnte mir vorstellen, dass das nur Sinn macht wenn ein Raumtemperaturfühler installiert ist.

Übrigens, ich habe beide Gutscheine einglöst und damit die Premium-Version für 10 Jahre freigeschaltet bekommen.

Gruß, Torsten

score 1 · Answer 12 · 2024-10-23T16:34:45Z

Pumpe auf Fix stellen für Heizbetrieb und standby. Bei FBH FBH [Fußbodenheizung] eh am sinnvollsten. Der Standbylau ist zum ertasten des Rl und der Regelung der Gradminuten. Der Regler ist in diesem Sinne perfekt. Wie sind deine Gradminuteneinstellungen

score 1 · Answer 13 · 2024-10-23T17:18:10Z

FBH habe ich leider nicht, alles HK.
Aktuell habe ich -300 GM (damit habe ich derzeit 3 Starts) und die GP1 auf 15% für Standby (ansonsten Auto) eingestellt.

Ab Mittag hebe ich VL VL [Vorlauf] und WW WW [Warmwasser] mit Zeitprogramm an um PV zu nutzen. WW ist Nachts blockiert.

score 1 · Answer 14 · 2024-10-23T19:06:31Z

Okay, Einzelraumregelung auch oder Heizt du kontinuierlich?
Wie sieht deine Anlagenkonstellation aus? Ist da ein Puffer dabei? In Reihe oder Parallel eingebunden? Oder nur die vvm 320 mit Direktheizung?

score 1 · Answer 15 · 2024-10-23T19:08:29Z

Kannst du damit nen eigenen Tread aufmachen?! Und @energiesparhaus die Beiträge ab #91 dahin verschieben!
Danke
Denke jönnt etwas mehr werden

score 1 · Answer 16 · 2024-10-23T19:55:36Z

@TW65
Mich hat es auch schon gestört, das die GP1 das Heizungswasser durch die WP WP [Wärmepumpe] pumpt, auch wenn diese aus ist.

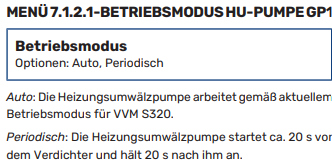

Danke für den Tip mit 7.1.2.1, ich habe meine Anlage jetzt mal auf "periodisch" gestellt. Ich werde über meine Erfahrung berichten.
Habe auch seit Juli eine S2125 mit S320 und bin am rumtesten.

War keine gute Idee, nach der Brauchwassererzeugung war der Vorlauf deutlich höher als berechnete Vorlauf und dadurch wurden die Gradminuten nicht abgebaut um ein Neustart der WP WP [Wärmepumpe] zu ermöglichen.

score 1 · Answer 17 · 2024-10-24T15:32:27Z

@ruediger60, danke für deinen Versuch! Hab mir schon so etwas gedacht, da 20s Vor-/Nachlauf auch sehr gering sind. Ich kann mir eigentlich garnicht erklären wann und wofür diese Einstellung Sinn ergeben soll.

@Akani, meine Frage wurde somit beantwortet. Einen neuen Thread werde ich zunächst nicht aufmachen. Das mache ich dann zukünftig, wenn nötig. Aber trotzdem Danke für deine angebotene(?) Unterstützung.😌

score 1 · Answer 18 · 2024-10-31T18:28:23Z

Hallo,

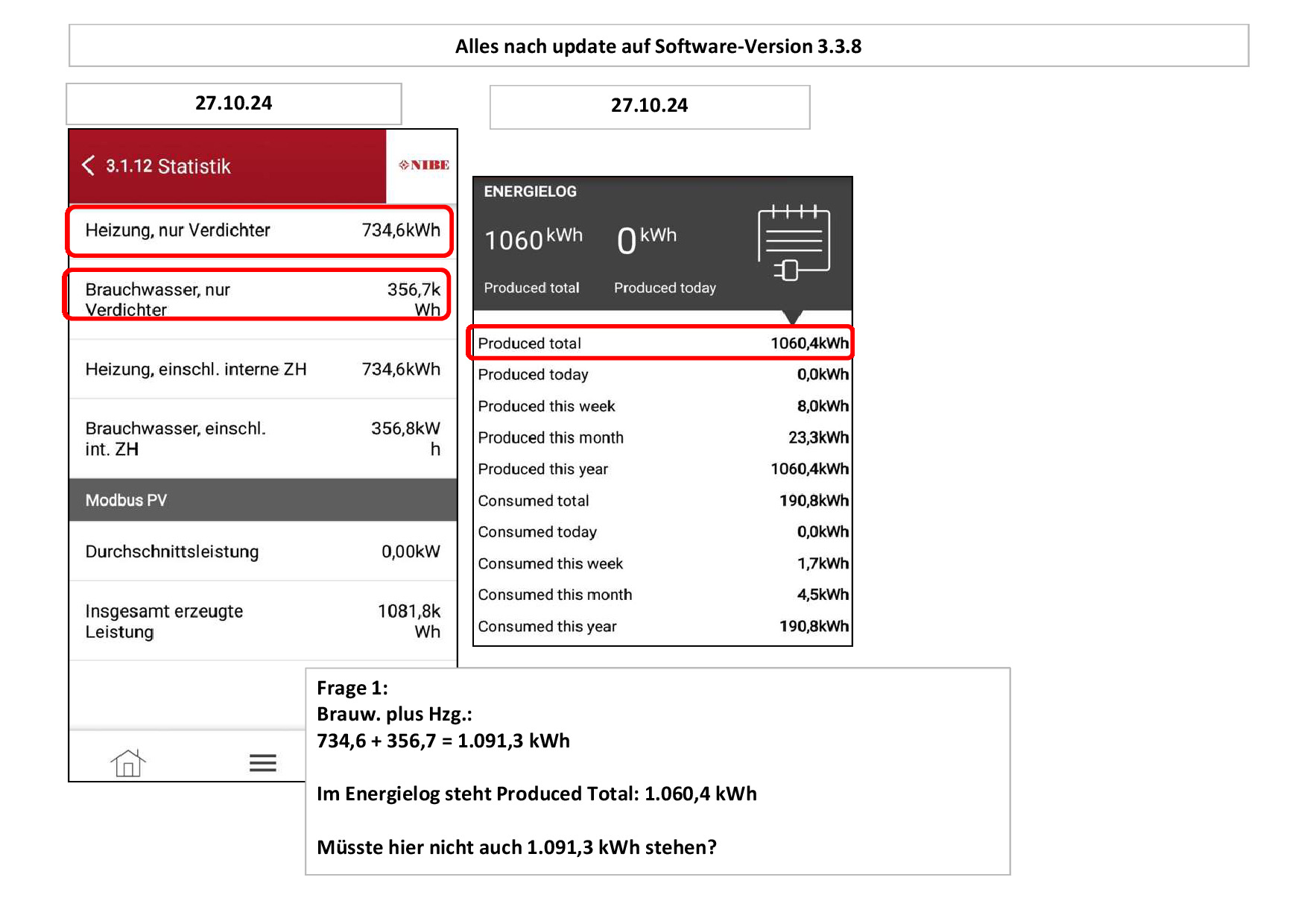

wollte nochmal bzgl. der in der neuen Kachel "Energielog" angezeigten Werte nachfragen.
Unter Produced total steht: 1.060,4 kWh. Im Menüpkt. 3.1.12 Statistik ist die Summe von Hzg und Brauchwasser (jeweils nur Verdichter) 1.091,3 kWh.
Frage: Müßten nicht beide Werte gleich sein? Ist die Differenz von ca. 30,9 kWh vernachlässigbar?

Vielen Dank für Eure Antworten / Hinweise!
(p.s.: habe natürlich eine VVM S320 mit einer S2125-8)

score 1 · Answer 19 · 2024-11-02T00:02:06Z

Bei ist der Wert in Statistics auch größer, 1623 kWh zu 1582 im Energielog.
Das ist bei mir ein Abweichung von 2.5%, bei Dir ist die Abweichung 2.8% also sehr ähnlich.

Mein Ergebnis mit einem Shelly 253, im Energielog 240 kWh für Oktober.

Der COP von Statistic war dann wieder ähnlich. Irgenwie scheint da ein Fehler zu sein.

score 1 · Answer 20 · 2024-11-02T12:17:15Z

Hallo ruediger60,
besten Dank für Dein Feedback!
Vielleicht können dies ja auch noch andere Nutzer bestätigen.

Habe beim Energielog auch festgestellt, dass zumindest bei mir der Wert Consumed this week mit Start einer neuen Woche nicht auf Null zurückgesetzt wurde. Produced this week hingegen wurde auf Null zurückgesetzt. Ebenso die beiden Werte, die sich auf .... this month beziehen (bei Wechsel Oktober zu November).
Da ich aber diesen Thread, den ich ja im April eröffnet hatte, nicht selbst "kanibalisieren" möchte, werde ich diese Fragen in meinem neuen Thread "Nibe VVM S320 update auf 3.3.8 und S2125-8 update auf 3.02" plazieren. https://www.energiesparhaus.at/forum-nibe-vvm-s320-update-auf-3-3-8-und-s2125-8-update-auf-3-02/80920

Im Laufe der nächsten Tage habe ich bestimmt nochmal Fragen bezüglich der Bedeutung einzelner Parameter.

Und nochmal vielen Dank bei allen für Ihre Beiträge / Hilfe!!

score 1 · Answer 21 · 2024-11-02T13:42:11Z

Beim elektrischen Stromverbrauch würde ich bei einer WP WP [Wärmepumpe] nie auf die angegebenen Werte vertrauen, sondern immer einen externen Stromzähler verbauen. Denn dann weiß man wirklich, was die WP WP [Wärmepumpe] benötigt (z.B. auch Umwälzpumpen oder Sumpfheizung usw usf).
