SO jetzt wirds hoffentlich ernst
unser baggerfahre hat eine 1,6m schaufel er meint aber, dass er mit der 80cm schaufel genauso schnell ist, und wir daher auch einen 2,0m breiten graben machen könnten. jetzt stellt sich die frage: was machen? 1,6m oder 2,0m breit und vielleicht eine spur weniger tief??? @dyarne: ich habe dir eine mail mit meinen plänen geschickt, hast du da schon mal kurz drüber geschaut? wie es ausschaut werden wir die rohre von "deinem" installateur nehmen, soll ich da mal einfach anfragen? oder leitest du mir einen kontakt weiter? |
||
|
||
|
Wenns kostenmäßig nicht so viel mehr ausmacht, wären 2m breite super. Tiefe ab 1,5m |
||
|
||
|
Ich hab dir eine PN geschrieben. Hab die Rohre auch von ihm. |
||
|
||

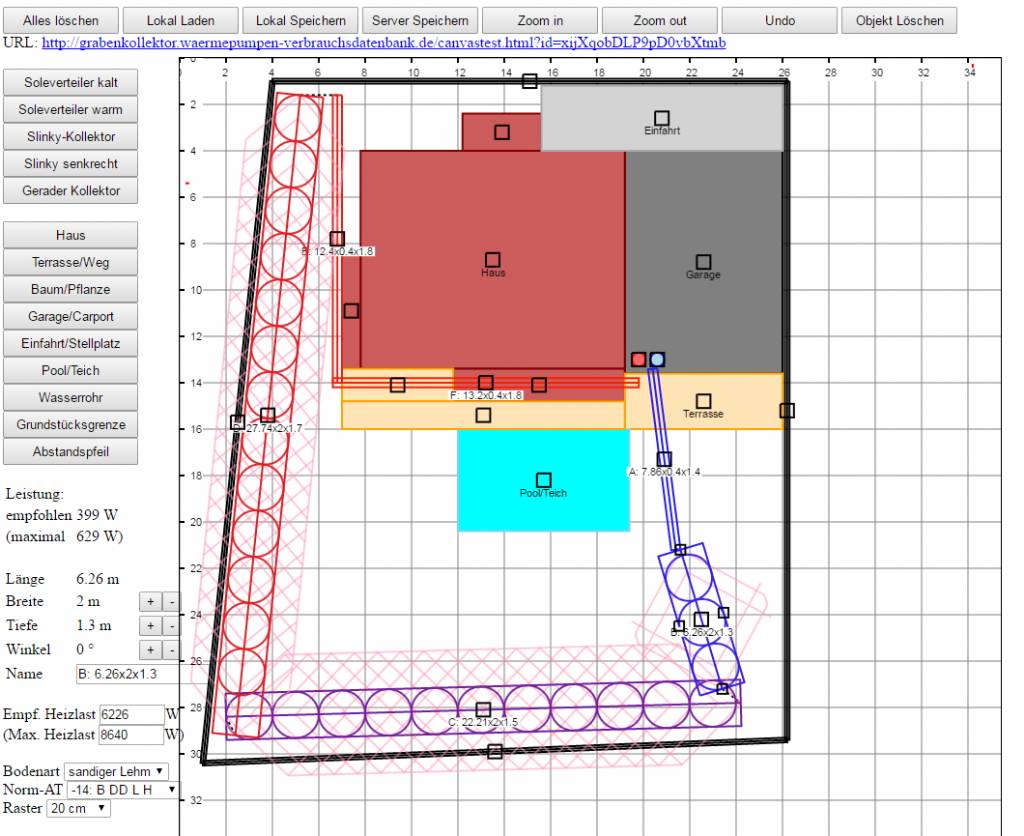

http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=xijXqobDLP9pD0vbXtmb
 hier der aktuelle vorschlag!!! kann ich noch bisschen seichter werden? passen die tiefen denn überhaupt zueinander? also die tiefensprünge? im langen kollektor könnte ich theoretisch noch ein bisschen breiter werden, so auf ca. 2,2m ist das noch sinnvoll?? wo sehe ich dann jetzt die slinky abstände? irgendwie stehe ich jetzt an |
||
|
||
|
ich für meine Teil werde eher zu einer Einheitstiefe tendieren, Kollektor wird eh Überdimensioniert somit glaube ich das es nicht tragisch ist mehr Tauscher Fläche wenn ich das richtig verstehe... Macht auf alle fälle Sinn unten findest jetzt alle wichtigen Infos vom Aushub bis zu den Slinkey Anzahl pro Graben und auch den Vorschub von Rohr zu Rohr. Bei dir B/C/D |
||
|
||
|
danke hannes, ich hab schon eine mail dort hin geschrieben!
kann mir wer die artikelnummer oder so von diesem "guten" KNV verteiler nennen, der hier schon paarmal erwähnt wurde? damit ich das meinem heizungsbauer dem lufti aus krems sagen kann, dass er auch genau DEN verwendet
weiß wer wie das mit der lieferung der PE rohre aus OÖ nach NÖ (bezirk korneuburg) ausschaut? |
||
|
||
|
danke, ich hab mir das jetzt mal in mein zeichenprogramm (büro sei dank) gezeichnet, und mal der einfachheit halber kreise mit 1,8m durchmesser rein-"geworfen" mit dem "slinky abstand" als abstand zwischen zwei kreismittelpunkten, was ist aber der angegebene wert "vorschub rohr 1 zu rohr 2"??? |
||
|
||
|
Die tauschefläche wird vom rohr bestimmt, nicht von der grabenbreite. Durch die grabenbreite 2,2 m statt 2m wird 20cm und oben/unten mehr erdvolumen erschlossen. Wenn ein 2rohr kollektor verlegt wird und dabei zb 1,6 slinkies gemacht werden, dabei eine rolle an einer grabenseite und eine rolle an anderer seite picken, dann werden sich bei 2,4 m breite die slinkie zu 50% überlagern. Das wäre das max an grabenbreite, was ich machen würde. Natürlich optimaler, wenn es der grund zulässt, wäre ein 1,6 m breiter aber längerer graben. Denn der grabenkollektor lebt maßgeblich von den rändern des grabens. Beim breiteren graben bleiben die grabenränder gleich. |
||
|
||
|
gut so!
DAS wundert mich ja sehr. wie groß (klein) ist denn der bagger? mach ich noch... vögerl hat gezwitschert daß du schon in kontakt bist. der ist gerade aus dem urlaub retour, wird sich bei dir melden... ich würde auf 1,6-1,7-1,8 gehen. wird aufgeschüttet oder paßt das niveau überall? wird humus abgezogen? würd ich mir sparen... die tabelle unter der zeichnung ist noch beta. schau einmal ob du mit der tabelle zurecht kommst... slinky auslegung ist reine geometrie, man gewichtet genau wie bei der tiefe zum warmen ende hin höher, dh man nimmt engere abstände. spiel dich einmal damit... https://dl.dropboxusercontent.com/u/5417373/GrabenBelegung_1.ods das fabrikat ist sbk; er wird (auch) von knv vertrieben... noch nicht!
das bezeichnet den versatz des zweiten zum ersten kreis. wichtig bei 3 kreisen, bei 2 kreisen kommt der zweite einfach symmetrisch in die mitte des ersten, also schleife von rohr2 kommt genau zwischen die schleifen von rohr1. einfach immer schöne muster legen ... |
||
|
||
|
bin zwar nicht jelly aber ich hab mich damit gespielt... zuerst alles mal auf 0,00 gesetzt und dann alle Werte eingetragen... kommt die Berechnung Automatisch oder gibst dafür an Zauberspruch |
||
|
||
|
der Zauberspruch ist aus den berechneten slinkies abgeleitet Ganze in die nächste Spalte einzutragen... |
||
|
||
|
||
|
||
|
Abrakadabra funzt ned ^^
Sesam öffne dich ah ned >:( |
||
|
||
|

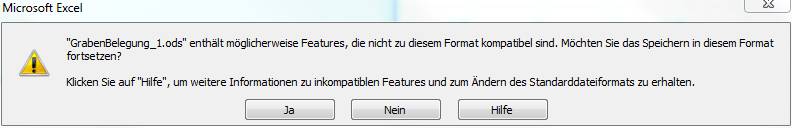

das selbe problem hab ich auch da sind KEINE formeln hinterlegt wenn man das im excel aufmacht!!! |
||
|
||
|
@maider + Jelly : PN! |
||
|
||
|
danke |
||
|
||
|
Bitte! Die Lösung: Simsalabim |
||
|
||
|
Mit libreoffice versucht? |
||
|
||
|
noch nie davon gehört |
||
|
||
|
SO, es geht voran, die rohre sollten anfang nächster woche kommen, und dann auch schon vor ostern unter der erde liegen!
ich weiß nur noch nicht ganz, wie ich das warme ende genau in den technik raum führe, bzw. wie das detail der "durch die bodenplatte ins haus führen" ausschaut?!?! hat da wer bilder? ich hab unserem heizungsbauer den sbk Verteiler vorgeschlagen, den bietet er mir gerne an, aber sie haben standardmäßig diesen hier verbaut: https://www.frank-gmbh.de/de/Produktgruppen/Geothermie/FRANK-Kunststoff-Soleverteiler.php kann mir wer was dazu sagen? so aber jetzt zu deinen fragen arne: es ist sicher kein allzu großer bagger, aber preis/leistungstechnisch bei uns einfach kaum zu toppen, da wo andere eine anfahrtspauschale von 100,- verlangen, hat dieser baggerfahrer schon 2 bis 2,5h gebaggert naja das ist eine sache, bei der ich noch icht so genau weiß grundsätzlich ist der grund sanft abfallend nach süden hin (also im grabenkollektorplan unten) ca. ein halber meter unterschied im moment die straße vorne ist nochmals um ca. 50cm höher, also muss im norden bissl angeschüttet werden, im süden wirds allerdings so bleiben sollte man da kaltes und warmes ende vertauschen? zur info, der untere horizontal liegende kollektor ist wegen eines stadels der nachbarn eher im schatten (wenn das irgend welche auswirkungen hat) irgendwie habe ich angst, dass mir die rohrenden in richtung technikraum zu kurz werden, weil die slinkies ja so schön sind ich nehme an, dass wenn man sich am ende der kollektoren jeweils einen slinky erspart, dass man kaum leistungseinbusen hat, und dann doch die paar cm mehr über hat am rohr ende oder?
also wenn in einen kollektor lt. berechnung 20 slinkies kommen, dann macht man eben nur 19, zieht die vielleicht ums kennen weiter auseinander und hat somit die rohrlänge eines slinkykreises mehr zur verfügung, oder ist das schlecht??ß |
||
|
||
|

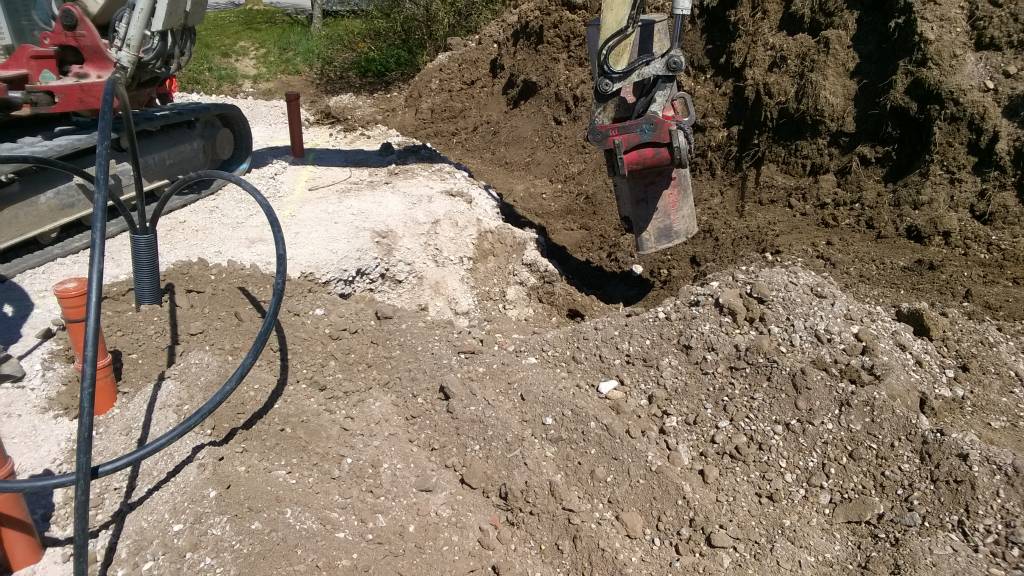

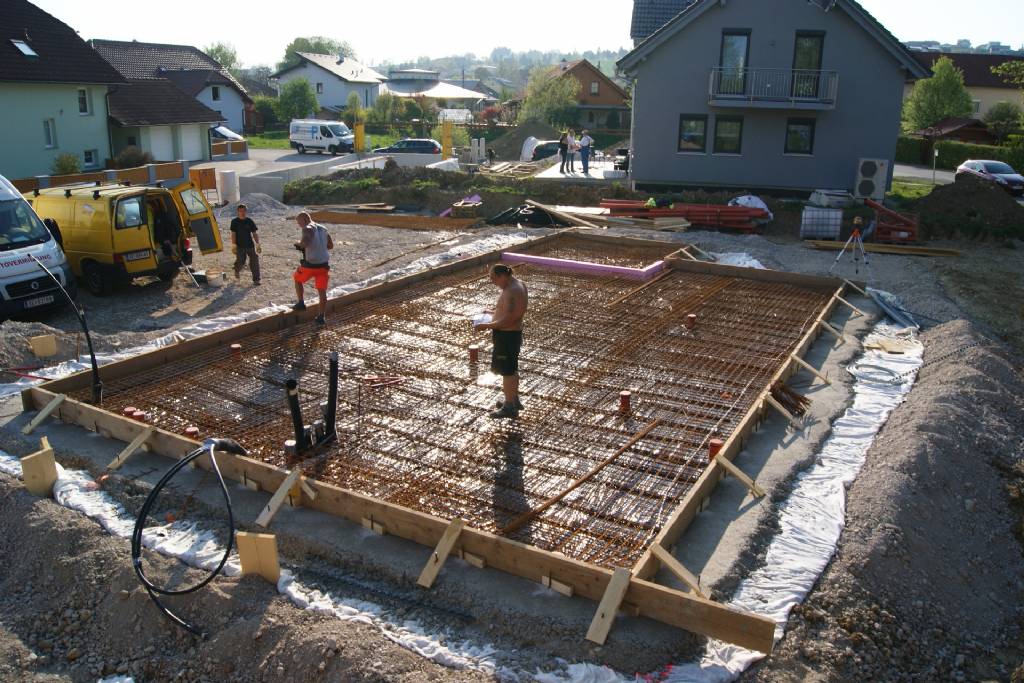

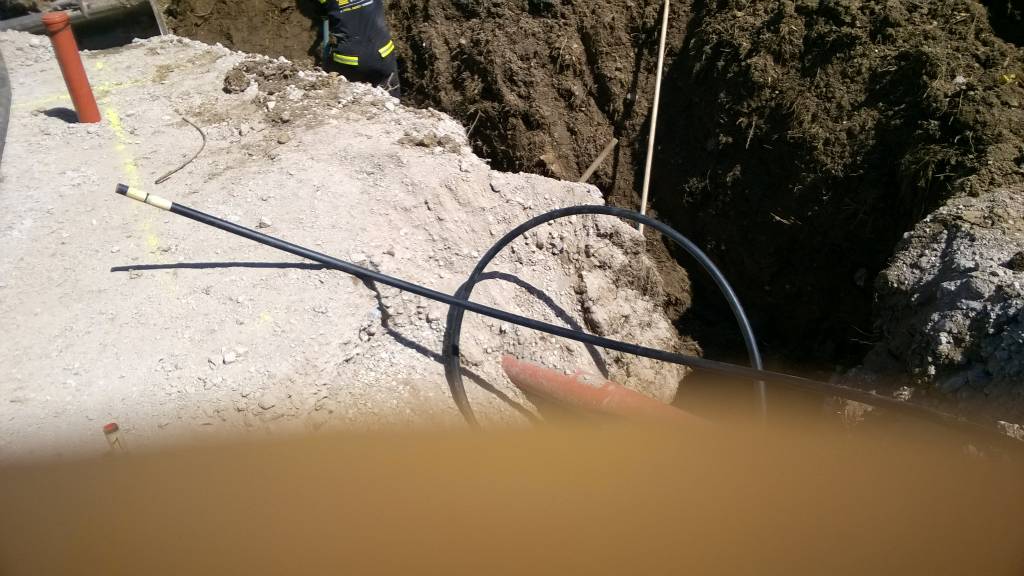

Mein innerer Slinkey ist um ca. 10m kürzer als der äußere. Es ist ziemlich egal! Ich würde auf jeder Seite 3m Toleranz lassen. Also 294m unter die Erde. Foto Hauseinführung unter Bopla:
Es war bei mir ein spezielles Schutzrohr, also nicht so ein Elektroding. Der Laufmeter kostete ca. 8,- Dyarne kanns dir bestimmt verraten. |
