S1x55 Modulationsverhalten

Hallo in die Runde,

ich würd doch gerne mal das Modulationsverhalten der KNV/Nibe S1155 besprechen und dann hoffentlich verstehen.

Es wurde für die verschiedenen Nibe WP WP [Wärmepumpe] diese Strategie schon öfter im Forum besprochen:

Das hochdrehen Verdichters wird mit Parameter "Rel. GM Start Zusatzheizung" im Menüpunkt 7.1.10.3 eingestellt

Der Parameter "Verdichterstart" im gleichen Menü, definiert bei welchem GM-Wert der Verdichter startet und mit min. Drehzahl (typ. 20Hz) zu arbeiten beginnt.

Unterschreiten die GM ("Verdichterstart" - 1/4 x "Rel. GM Start Zusatzheizung")  -> beginnt die Steuerung die Verdichterfrequenz um max 2 Hz/ min zu steigern.

Beispiel (meine aktuellen Werte):
Verdichterstart: -400
Rel. GM Start Zusatzheizung: 600

bei GM -400 startet die WP WP [Wärmepumpe] mit 20Hz.
bei GM -400 - (0,25×600) = -550 beginnt der Verdichter hochzudrehen

Unterschreiten die GM ("Verdichterstart" - 3/4 x "Rel. GM Start Zusatzheizung")  -> beginnt die Steuerung die Verdichterfrequenz um max 6 Hz/ min zu steigern.

Beispiel:
Verdichterstart: -400
Rel. GM Start Zusatzheizung: 600

bei GM -400 startet die WP WP [Wärmepumpe] mit 20Hz.
bei GM -400 - (0,75×600) = -850 beginnt der Verdichter sehr aggressiv hochzudrehen

Weiters:
laut Beobachtungen gibt es auch eine Untergrenze der GM. Und zwar fallen diese nicht unter "Verdichterstart - Start Zusatzheizung"

Beispiel:
Verdichterstart: -400
Rel. GM Start Zusatzheizung: 600

Die Gradminuten fallen hier nie unter -1000

‐----------‐-----------------------------------------------

Soweit so gut oder?!
was ich mich jetzt noch Frage ist, wie lange und wie weit dreht der Verdichter hoch?! Und wie kann das beeinflusst werden?!

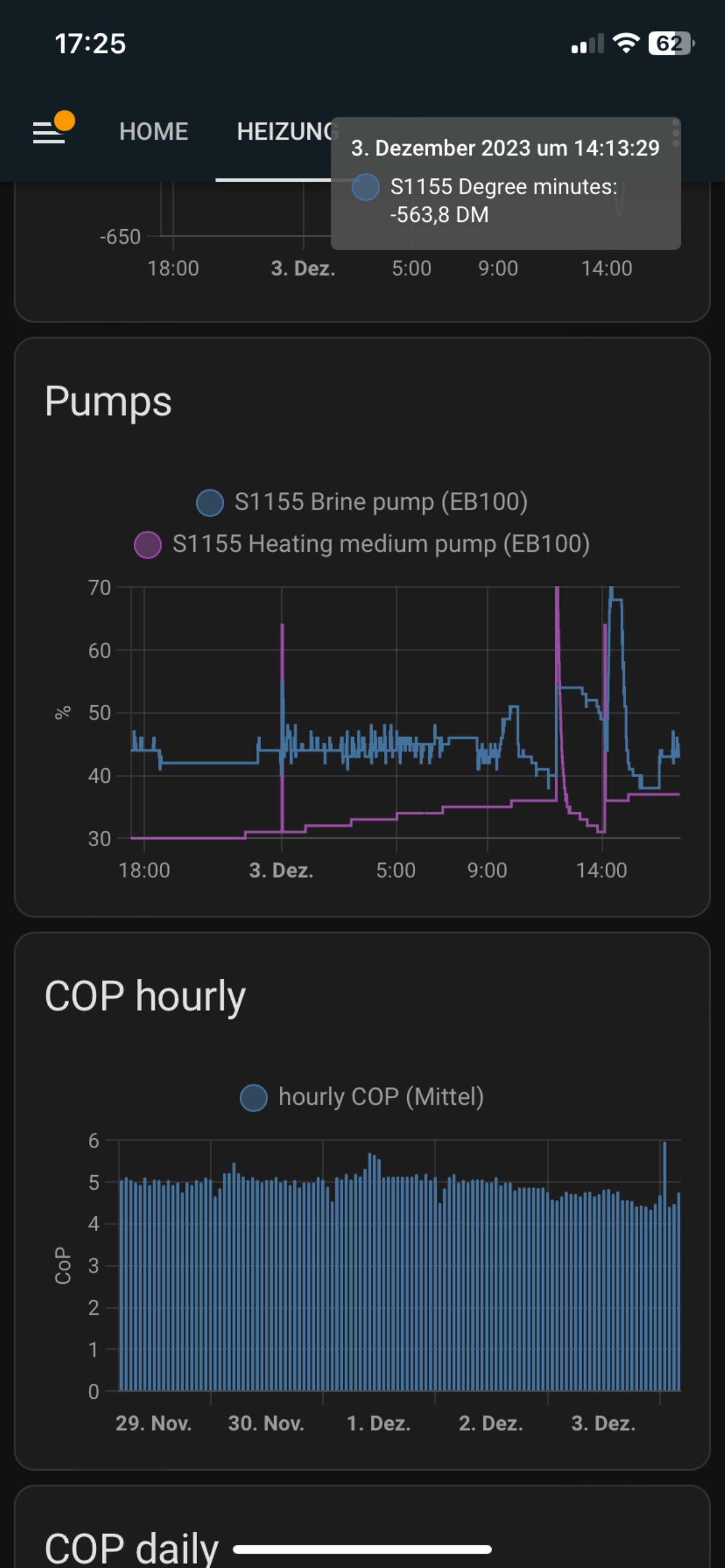

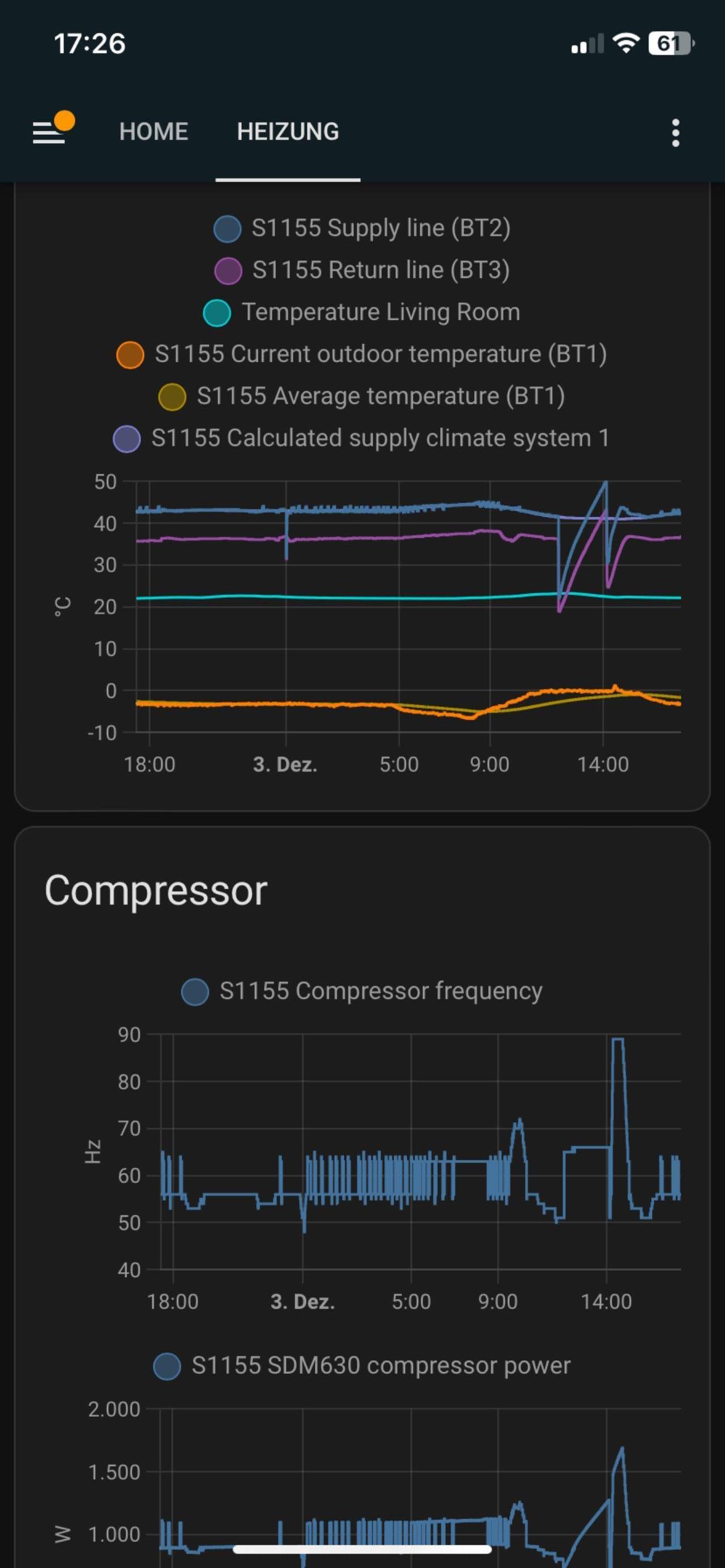

Als Beispiel zeige ich hier die letzte Nacht bei mir:
die WP WP [Wärmepumpe] läuft gemütlich die Nacht über mit 20Hz. Die VL VL [Vorlauf]-Temp. ist leicht unter VL VL [Vorlauf]-Soll, also fallen die GM.

Irgendwann sind die -550GM wie im Beispiel oben erreicht und der Verdichter erhöht mit 2Hz pro min.
Also mit der max. zulässigen Erhöhung.
Das geht rauf bis auf 41Hz.
Dort bleibt er dann 20min bzw. bis die GM auf -514 abgebaut wurden. Erst dann fällt die Verdichterfrequenz wieder.
Insgesamt braucht es ca. 4 Stunden bis die GM von -550 auf -400 zurück sind, bis der VL VL [Vorlauf] wieder auf VL VL [Vorlauf]-Soll gefallen ist und bis die Ziel-Verdichterfrequenz von 26Hz erreicht wurde.



funktioniert ja alles.
Alles ist nun auf Ziel.
Ich frage mich jedoch, wozu überhaupt ein so aggressives Hochdrehen notwendig war?!
Es hat bei mir keine Eile, dass die GM möglichst schnell wieder auf Soll zurückkommen. Eine Verdichterfrequenz von 41Hz fahren, wo z.B. 30Hz locker gereicht hätten ist unnötig.

Die Frage ist nun, wie kann man das hinbiegen?!
Ist das Überschießen schwächer, wenn z.B. Verdichterstart und Start Zusatzheizung enger beisammen sind?!

oder spielt der 3. Prarameter im Bunde "Differenz zw. ZH-Stufen" da auch noch eine Rolle, die wir noch nicht kennen?
