mail ist schon unterwegs, danke! was sagst zu warmer/kalter seite beim Kollektor, macht das an unterschied wenn kalte Seite den ganzen Tag Sonne bekommt??? oder ist das so gering das es gleich bleibt |
||
|
||
|

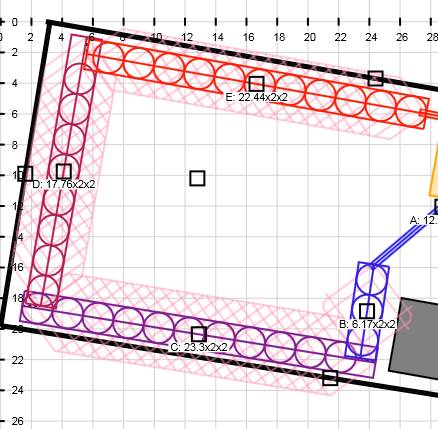

Sodale... Plan mal 1:100 nach Lageplan gezeichnet.... So würde meine Verlegung ausschauen
http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=uvnxNHuE5MYnjvWkguto mit Graben B/C/E bin ich 0,5m von der Grundstücksgrenze gerückt, bei Graben B 1m da ich die Sträucher erhalten will wegen Sichtschutz. Am WE werden mal Naturmasse genommen und abgesteckt |
||
|
||
|
Ein tipp zum plantool: entweder gräben in den ecken zu je 50% überschneiden oder gar nicht überschneiden (graben bis ende ziehen, anschließenden graben an vorangehender grabenkante ansetzen). 100% grabenüberschnitt verfälscht dir die leistung/rohrlaufmeter. |
||
|
||
so richtig?
|
||
|
||
|
macht kaum einen unterschied, das erdreich ist ja fast ein saisonenspeicher (phasenverschiebung).
wenn dann ist es umgekehrt eh besser, weil man das warme ende in wärmere umgebung betten will um das delta-T sole/erdreich aufrecht zu erhalten. DA32 -> außendurchmesser 3,0 -> wandstärke PE100 RC materialqualität PN16 SDR11 -> druckfestigkeit, hydraulisch und mechanisch |
||
|
||
|
entweder so: http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=5jLMfjRs22tP141f4pPh
oder so: http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=1vtA2wXmrK17eQjy7xpX (wobei, je nach dem, welchen graben du länger haben möchtest, gibt's da mehrere möglichkeiten. je nach grabenlänge und abschnitt wird auch die anzahl der slinkies und abstände anders berechnet. daher lieber gaanz lange und gaanz kurze gräben im plantool vermeiden.) |
||
|
||
|
schen daunk!!!! werde ich berücksichtigen weil wir gerade bei den Grabungsarbeiten sind.... wie mache ich am besten die Durchführung der Sole in das Haus. Kommt bei mir ja übern Erdboden da der Keller nur 80cm tief im Erdreich steht bzw wie mache ich das dann dicht das mir kein Wasser aufsteigt oder auch Getier rein kommt???
Ist ja im Prinzip wie bei einer Bodenplatte, oder? hätte da an einen 100er Schlauch gedacht. einmal für Kalt und einmal für warm. Wie weit auseinander? Ausgießen, verfüllen? |
||
|
||
|
danke für die Info.. hatte heute wieder Gespräch mit heizi #4, der hatte heute Termin mit KNV Resultat war: Zitat Heizi: "Wenn das der Wunderwuzi vom Forum so gesagt und berechnet hat segnet das KNV sofort ab, hab keine Ahnung wer das ist aber die vom KNV sind Hellauf begeistert von ihm" Wunderwuzi, sei dank für meine neue Heizung!!!!!
auf alle fälle werde ich am WE nochmals nach Natur maß planen und es im Tool anpassen. Danach bitte schriftliche Bestätigung für KNV ,danke |
||
|
||
|
macht es jetzt einen unterschied wenn ich den kompletten Kollektor von vorne bis hinten in 2meter tiefe vergrabe, zwecks Regeneration ? macht es sinn unter dem Wintergarten der ja dann um min 1m aufgeschüttet wird den Kollektor reinzulegen? Kollketor wäre dann 3 m unter der Erde
Streifenfundament kommt auf 80cm Frosttiefe, würde dann noch 1,20m über dem Kollektor liegen. Hebungen sollte es keine geben da ja eh der Wintergarten mit alleine schon 1000kg Fenster und Türe n drauf steht http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=R1Gh3zzXf2cDqFxY9osc |
||
|
||
|
der vorteil eines kollektors in 1,5m tiefe ist, dass wenn es regnet und der boden es bis runter versickern lässt, ist der kollektor "sofort" regeneriert. bei 3m tiefe unter wintergarten wird die regeneration nur über den wärmefluss der erde passieren, d.h. "anders". dafür sind in 3m meist stabilere temperaturen als in 1,5m tiefe. wichtig ist, lokal nicht sehr viel zu entziehen = möglichst viel erdvolumen zu erschließen.
ad hebungen: wenn du den kollektor in 2m tiefe reingibst und die sole unter 0 geht, dann stimmt was nicht ;) |
||
|
||
|

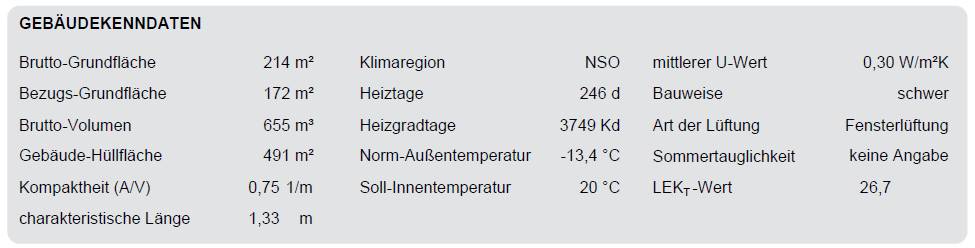

ok... ich kann da ja nur dem Tool trauen was es berechnet und da steht wenn ich meine Aktuellen Werte laut EA EA [Energieausweis] eingebe:  |
||
|
||
|
I find des super!! Servus! Hast mal den Link zu dieser Trenschplännerversion? In einer vorigen Version war deine Soletemp noch kurz unterm Siedepunkt und jetzt im Minus?? Da stimmt wirklich was ned.... |
||
|
||

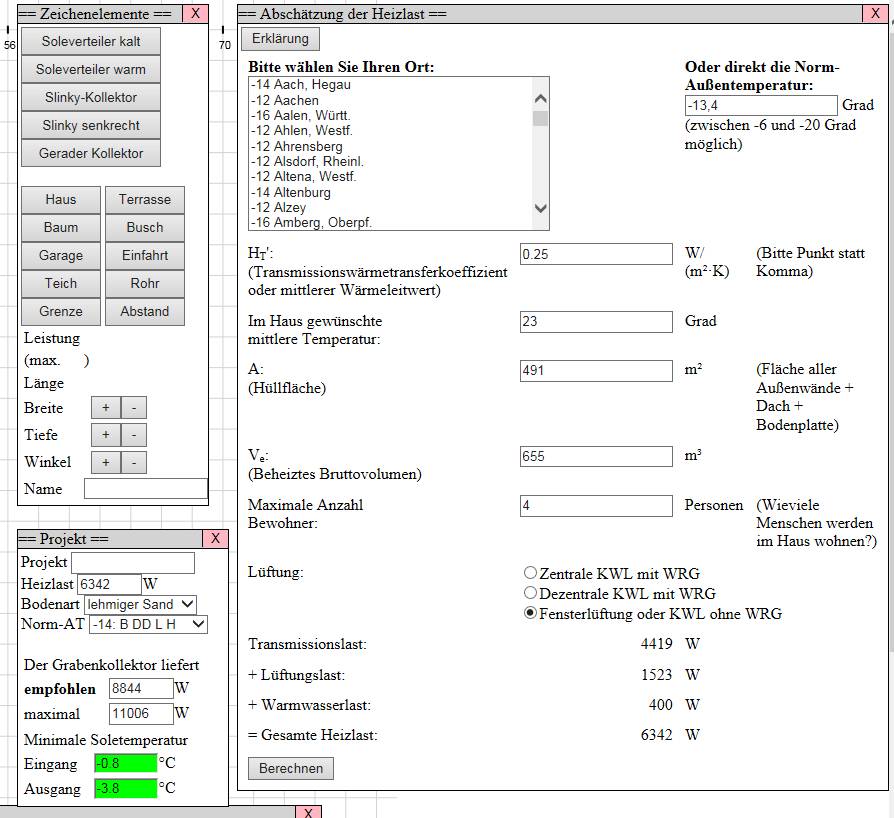

Ich habe die Werte eingegeben wie im EA EA [Energieausweis] angeführt und habe dann berechnen gedrückt wobei ich keine Ahnung habe was ich bei Transmissionswärmetransferkoeffizient oder mittlerer Wärmeleitwert eingeben muss.
http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=isS8AjTi47b3ArXDUnjO |
||
|
||
|
ja, hast richtig eingegeben. laut tool hättest eine knapp über 6kw heizast.
und die min. zu erwartende sole temp bei knapp -1/-4°. hab auch für mein projekt die berechnung gemacht..  |
||
|
||
|
So, jetzt habs sogar ich gecheckt: im Link von gestern vormittag war noch nix berechnet, die +5.5/2.5 sind nur (wunderschöne) Vorgabewerte - die hatten mich jetzt irritiert
Deine jetzigen berechneten Werte sind ja worst-case-Werte, die minimalst zu erwartenden Soletemps am Ende eines sehr kalten Winters - solange die grün hinterlegt sind, isses ja OK.......sorry! |
||
|
||

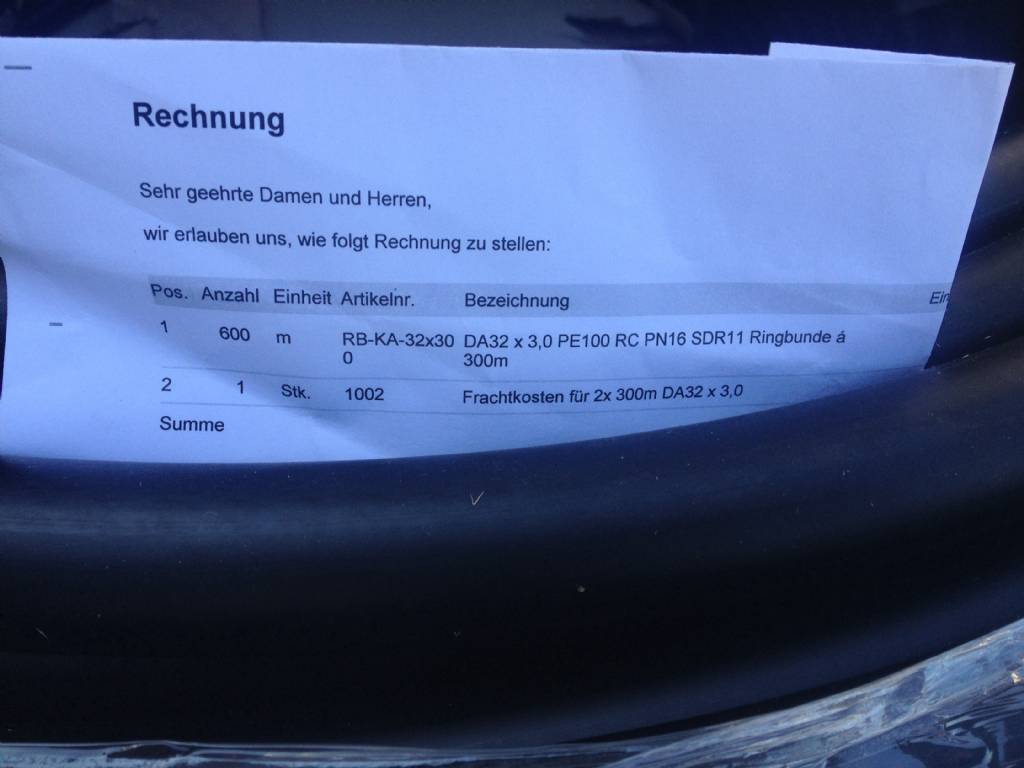

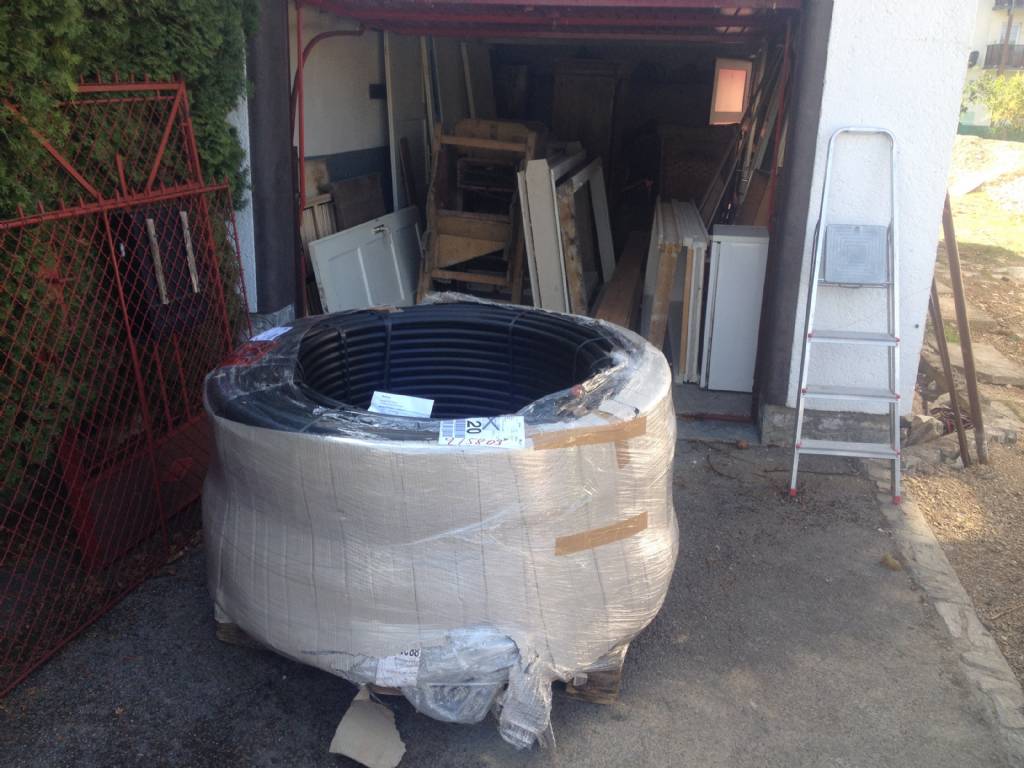

Sch**** auf Ama*** Mittwoch das Rohr bestellt und eingezahlt... Und heute da
|
||
|
||
|
Wow!
Habens die mit einer Drohne geliefert, weils sooo schnell ging? |
||
|
||
|
wow, superschnell! :)
(ich kann mich auch nicht beklagen, ich habe hdg am mittwoch überwiesen, am freitag sicher bei denen am konto, am dienstag waren die rohre auf der baustelle) |
||
|
||
|
wie mache ich dir Rohrdurchführung durch den Kellerboden, bzw wie dichte ich das ganze ab?
Als Schutzrohr hätte ich einen Kabelschlauch für Erdkabel verwendet. |
||
|
||
|
Mit welcher Seite wird bei der Verlegung begonnen oder egal? |
||
|
||
|
bräuchte nochmal an Tipp was Beet(Pool) und Gartenlaube(anrennendes Haus am Pool) betrifft.
Macht es etwas aus wenn das Beet und auch die Laube direkt übern Kollektor sitzen? Laube kommt kein Fundament, max Kiesel oder Natursteinplatten... http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=RInqnqWtGsrWIAKhsqqU |
