Heizungsauslegung mit berhans Tabelle

Hallo,

wie bereits angekündigt, möchte ich gerne die Heizung für unser Haus mit Hilfe von berhans Tabelle auslegen. Ich habe mich jetzt am OG versucht und möchte euch gerne erste Ergebnisse und einige Fragen dazu präsentieren:

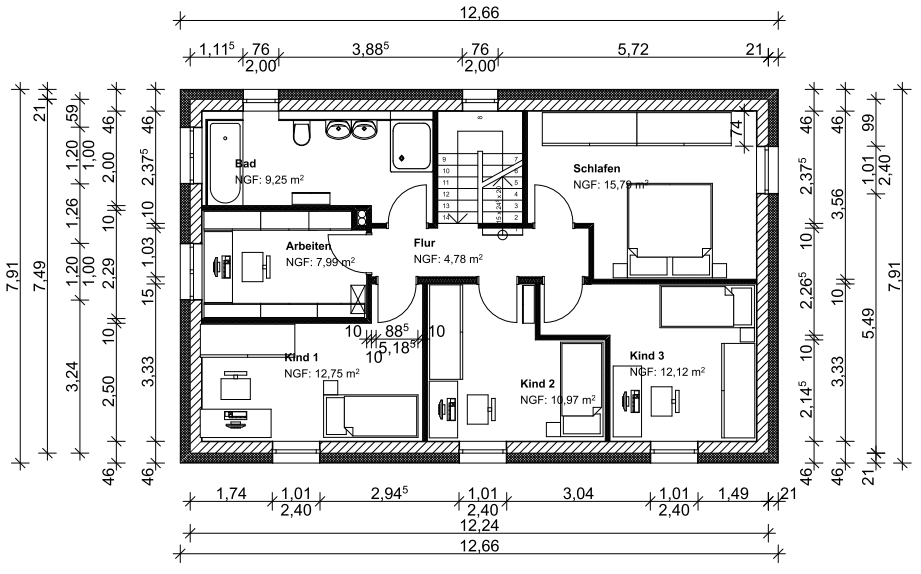

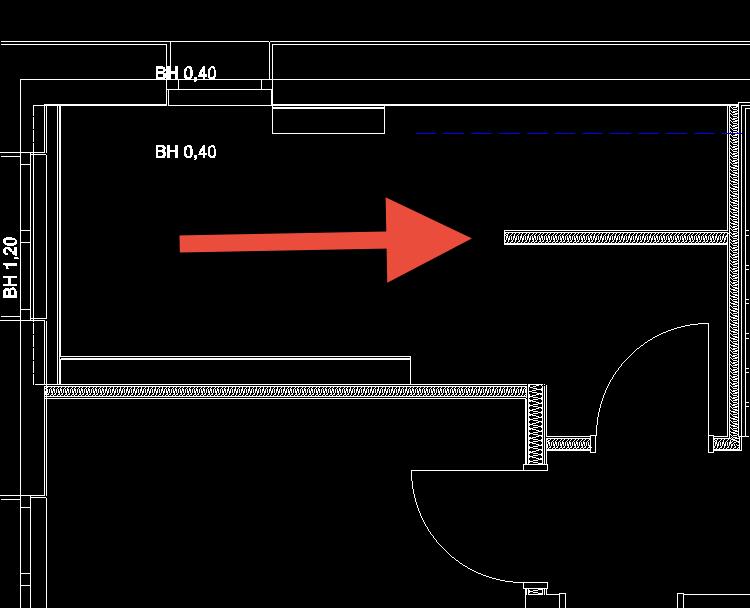

OG



In meinem Projektvorstellungsthread habe ich bereits erwähnt, dass für das OG eine Kombination aus FBH FBH [Fußbodenheizung] und Deckenheizung geplant ist. Für die DH setze ich ähnlich wie Pedaaa auf Holzfaserplatten mit 16x2 Rohr und VA15 (bzw. VA12.5 im BAD).

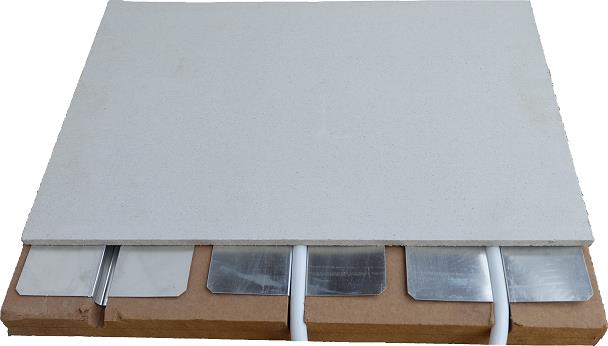

DH

(Bild aus Pedaas Beitrag)

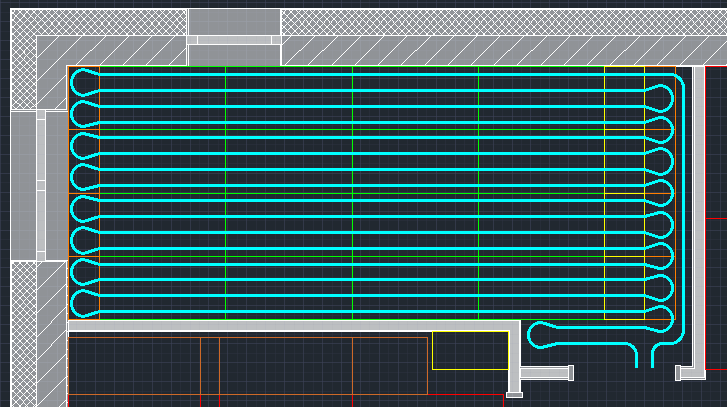

Ich habe es so verstanden, dass die hydraulisch sinnvollste Auslegung bei einer modulierenden WP WP [Wärmepumpe] die mit nahezu gleich langen Rohren (bei gleichem Durchmesser) ist. Also habe ich erst mal geschaut, wieviel Rohr ich in der Decke des Bades unterkriege:




Das sind 82 Meter mit VA 12.5 plus je 1,5m Anbindung macht also 85 Meter. Daran möchte ich mich jetzt bei allen anderen Heizkreisen im OG orientieren Für die anderen Deckenheizungen habe ich es auch bei einem etwas älteren Grundriss durchexerziert und 85m sollten bei allen Kreisen machbar sein, wenn ich teilweise die Decke über der Treppe benutze. Das Büro werde ich erst mal auslassen, weil es sich sonst mit den Metern nicht ausgeht, und weil dort vermutlich die Bodenluke verbaut wird.

Für jeden Raum des OG habe ich zusätzlich einen Heizkreis mit einer FBH FBH [Fußbodenheizung] vorgesehen.

Da ich ohne extra Heizfläche dann im Büro verhungern werde, habe ich gleiche eine Wandheizung eingeplant. Diese führe ich auch noch im Bad lang, weil sich dort sonst eine Unterdeckung ergibt (haben erste Gehversuche mit der Tabelle ergeben).

Das ergebnis sieht dann erst mal so aus:

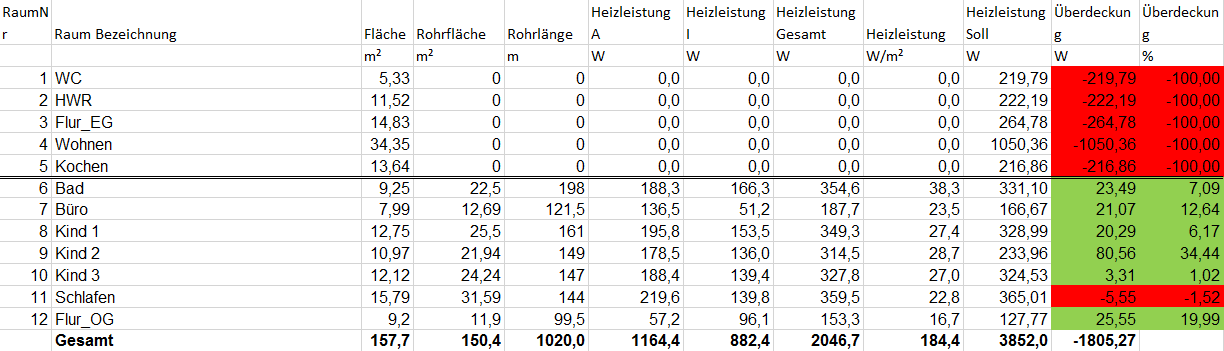

Für VL VL [Vorlauf] = 28


Ich kriege schon mal jeden Raum versorgt (EG ist noch nicht belegt). Es zeigt sich, dass Kind 2 ganz schön überversorgt wird, weil hier der Außenwandanteil auch viel kleiner ist, als bei Kind 1 und Kind 3. Hier muss ich vermutlich noch etwas Rohr woanders hinlegen.

Wenn ich den VL VL [Vorlauf] auf 27 absenke (was ich eigentlich schon insgeheim anvisiere) sieht es so aus:

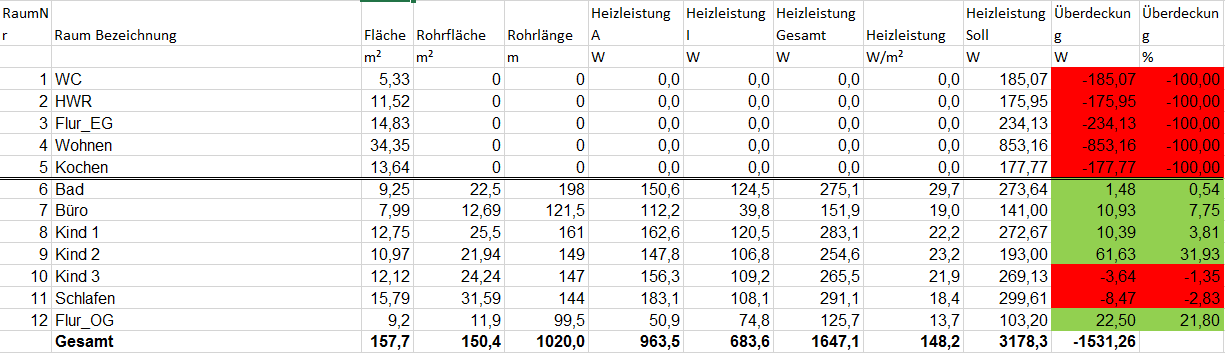

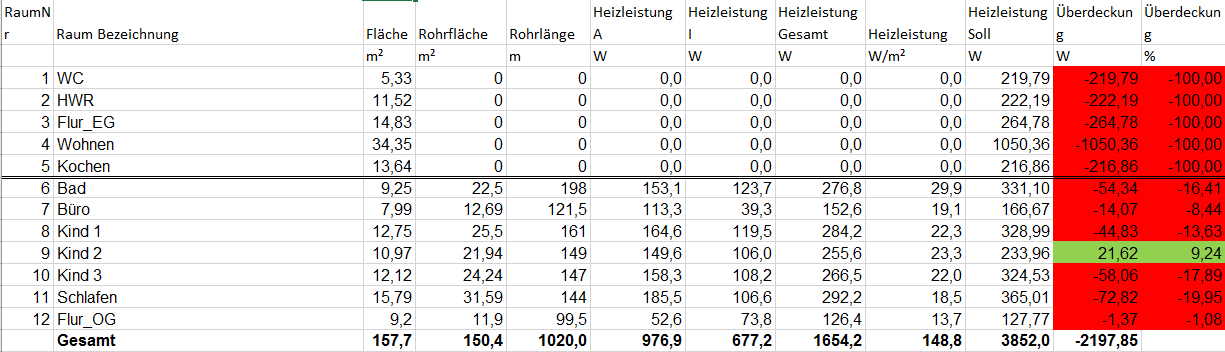

Für VL VL [Vorlauf] = 27



Hier reicht die Versorgung mit Wärme leider hinten und vorne nicht mehr. Wenn ich die sehr konservativen Annahmen bei der Heizlastberechnung etwas optimiere, wie in dem anderen Beitrag( https://www.energiesparhaus.at/forum-projektvorstellung-und-fragen-zur-vorgehensweise/60276_1#585102 ) dann sieht es wie folgt aus:

Für VL VL [Vorlauf] = 27, UWB = 0,02, Uw = 0,7



Da passt es für VL VL [Vorlauf] = 27, also muss man sich die Heizlast nur schönrechnen^^ Nein aber im Ernst, die Wärmebrücken werden ja noch detailliert ausgerechnet und sollten unter 0,02 liegen. Innere und solare Gewinne habe ich auch noch überhaupt nicht berücksichtigt, aber ich habe eine Spalte dafür in der Heizlastberechnung vorgesehen. Also damit kann ich auch noch spielen.

Ein paar Fragen hätte ich noch, vor allem an @berhan :

Den Druckverlust von WP WP [Wärmepumpe] bis HKV habe ich jetzt nicht berechnet, weil ich noch gar nicht weiß, wie die Hydraulik aussehen wird. Im Tabellenblatt "HKV" habe ich in Spalte I 3000 Pa als Zielwert für die Heizkreisberechnung eingetragen, sodass 4000 Pa für Anbindung übrig bleiben, wenn ich insgesamt nicht mehr als 7000 Pa haben möchte. Kann ich das für den Anfang erst mal so händeln?

Pedaaa hat in seiner Auslegeungstabelle am Ende die Heizkreise eingedrosselt, um so die Heizlast ins Soll zu bringen. Geht das mit deiner Tabelle berhan? Der Volumenstrom kommt ja als Ergebnis der Berechnung raus und kann nicht verändert werden, oder?

Danke fürs Lesen bis hier her. Ich hoffe es ist verständlich und freue mich auf eure Anmerkungen und Fragen.
