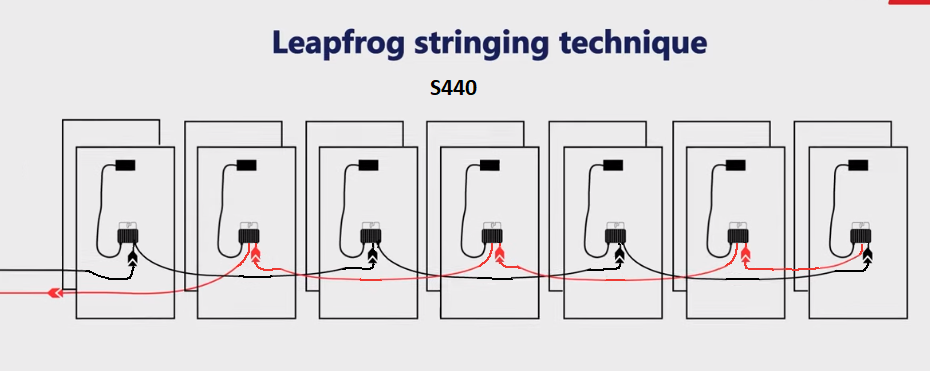

Wenn ich mir obiges Bild vom Video ansehe, dann benötigt der S440 Optimierer doch 2 lange Kabel, er hat aber nur eines. Oder seh ich das falsch? |
||
|
||
|
Na, Gott sei Dank gibt es marketing Leute |
||
|
||
|
ja, da stehst jetzt aufm Schlauch (bzw. DC-Kabel) Aber zum Glück hab ich unglaubliche Paint-Skills: so schaut das dann aus:  |
||
|
||
|
Danke für die Einschätzung - ich werde die Module mal auflegen und schauen, wie es am besten mit der Kabellänge ausgeht. Ich verstehe nur nicht, warum so viele "Fach" Firmen kein Augenmerk auf diese Problematik haben... |
||
|
||
|
... weil es so gut wie nie ein 'Problem' ist. Defekte Geräte werden dann, im Fall der Fälle, gerne dem WR WR [Wechselrichter]-Hersteller zugeschrieben. Der GAK GAK [Generatoranschlusskasten] erledigt ja auch noch seinen Teil. Der Aufwand es richtig zu machen, hält sich aber in Grenzen, also warum 'falsch' machen... |
||
|
||
|
Weils Zeit kostet, Geld kostet und viele Fachfirmen eigentlich Konditormeister sind 😄 #WIRLIEBENKONDITORMEISTERABERNICHTAMDACH |
||
|
||
|
Wir kennen vom letzten Jahr 3 Anlagen wo es Problem gab (NICHT UNSERE) - nur redet man halt nich so viel drüber 😁 - es gibt auch noch Menschen außerhalb des Forums 😂 |
||
|
||
|

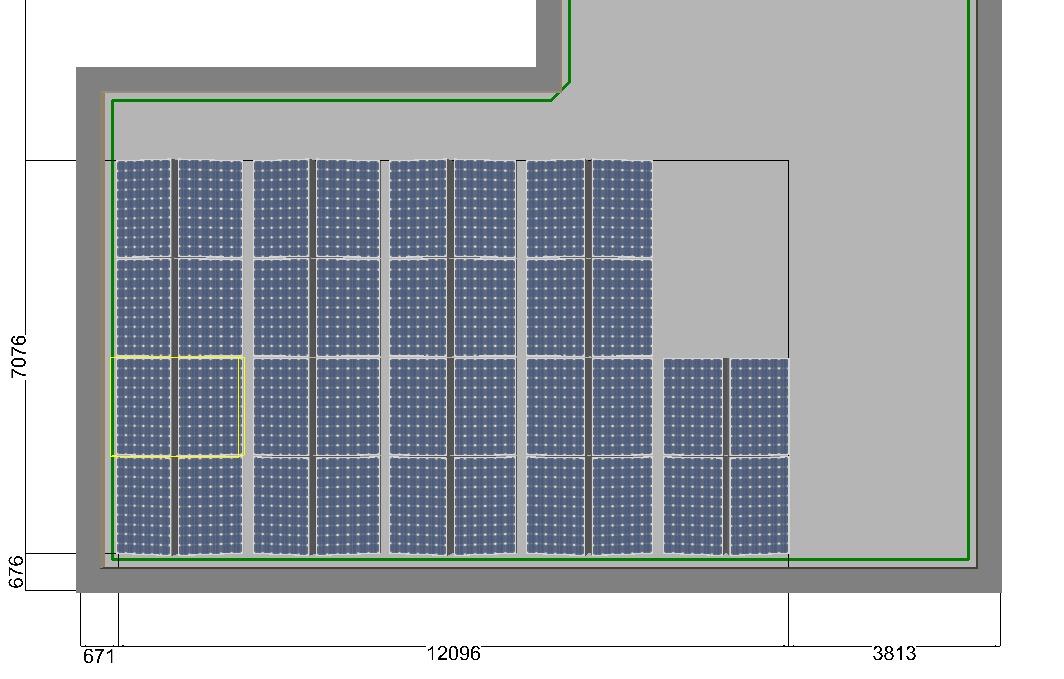

Hi, Ich hätte auch mal meine Anlage geplant jeweils 18 Module Ost/West, wie wäre es hier bezüglich Verkabelung und Induktion am besten? Könnte mir hier jemand Unterstützung geben? Hab diese Thematik wohl ganz außen vor gelassen .... Geplant hätte ich es Mal jetzt so das ich die Ost und West Seite Modul-technisch trenne. Wo WR WR [Wechselrichter] steht kommt ein Schwanenhals raus wo dann unterhalb gleich der WR WR [Wechselrichter] gesetzt wird im Technik-Raum. Danke und LG   |
||
|
||
|
SE oder StringWR? bei strings solltest du die rückleitung den gleichen weg zurückführen. bei SE kannste mit einer farbe hin und der anderen zurück, oder springen, wie oben beschrieben. |
||
|
||
|
Sorry habe ich vergessen dazu zu schreiben es sollen zwei Strings werden, einmal Ost und einmal West. Rote Linie wäre hier West und grün dann Ist Somit soll ich dann nicht von der linken Ecke einfach rechts in die Ecke mit dem Ende und gut ist ? |
||
|
||
|

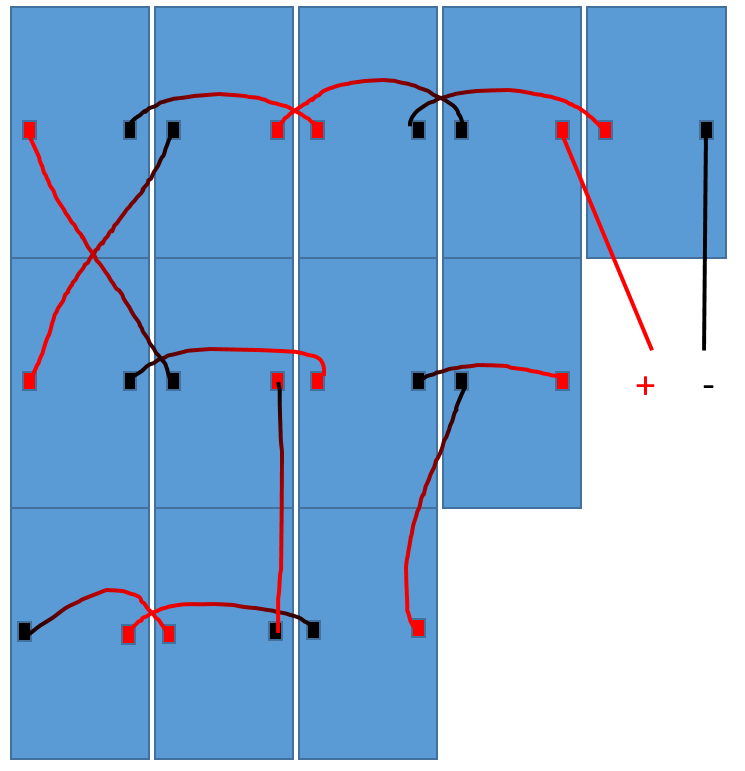

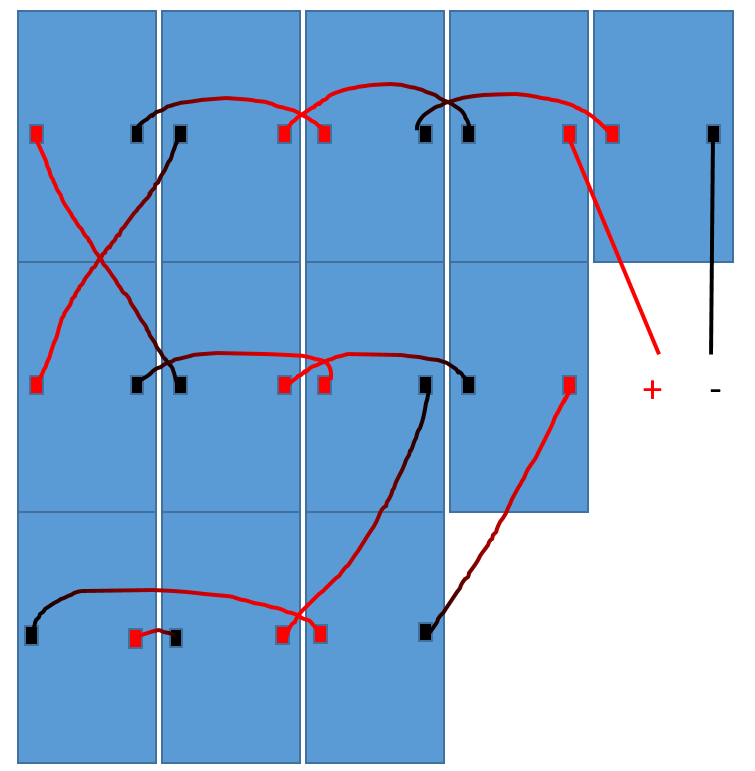

Hier meine Varianten! Hat hier jemand noch einen Tipp: VAR1  VAR2  Bei den Verbindungen unten bin ich mir halt nicht sicher ob die Anschlusskabel lange genug sind. Wäre aber wahrscheinlich die durchgängigste "Leap frog" Anordnung. |
||
|
||
|
Ich finde Variante 1 um nichts schlechter als Variante 2, wenn die Kabellängen da besser passen, würde ich diese verwenden.
|
||
|
||
|

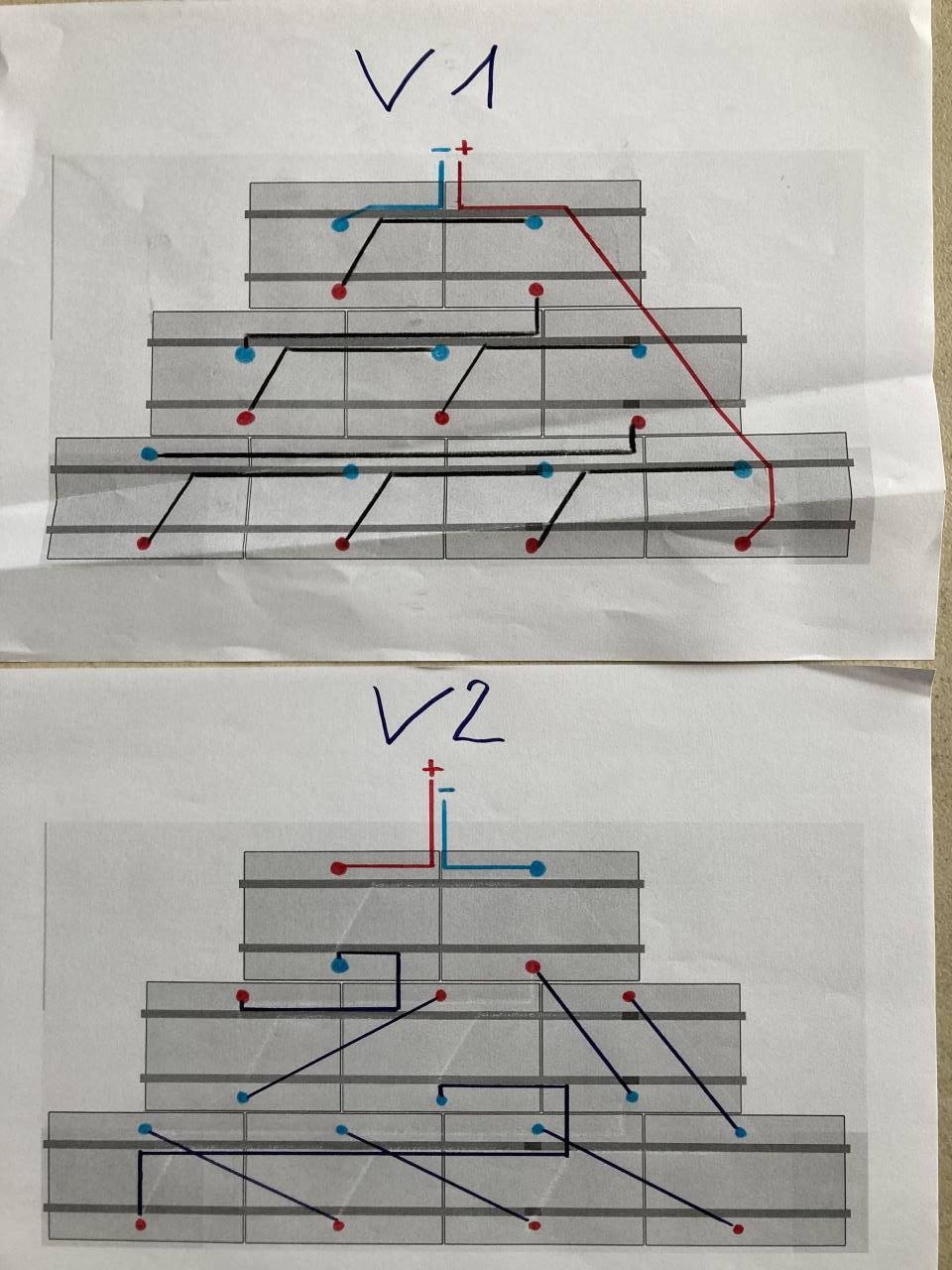

Hallo an Alle, dürfte ich zu meiner Planung auch euer Feedback bekommen. V1 sieht für mich sauberer aus, brauche aber dafür 3 Verlängerungen. V2 sieht für mich auch ok aus und da bräuchte ich nur eine Verlängerung. wie sieht eure Meinung aus?  |
||
|
||
|
Wenn das so weiter geht, schreib ich ein Optimierprogramm ... ... heut muss wer anders, ich bin schon beim 2. Bier ... keine Rechenleistung mehr übrig |
||
|
||
|
Uff so schlimm? Vor allem bei V1 dachte ich, dass ich auf einem guten Weg bin. |
||
|
||
|
Hast du falsch verstanden, ich war (bin) nur gerade nicht in der Lage etwas Vernünftiges dazu zu sagen 💤 |
||
|
||
|
So jetzt wieder Mir ist für diese Walmdachgeschichte keine systematische Lösung eingefallen, in jedem Fall sind deine beiden Varianten ganz in Ordnung, wenn du in deinen Leitungen den Stromrichtungspfeil einzeichnest, siehst du dass vor und rück immer nahe beieinander liegen, also gut. Ob es da eine perfektere Lösung gäbe, keine Ahnung. |
||
|
||
|
Danke jedenfalls für dein Feedback! Bislang ist mir auch nichts besseres eingefallen und obwohl V2 weniger Verlängerungen hat, kann ich mich damit irgendwie nicht ganz anfreunden. |
||
|
||
|

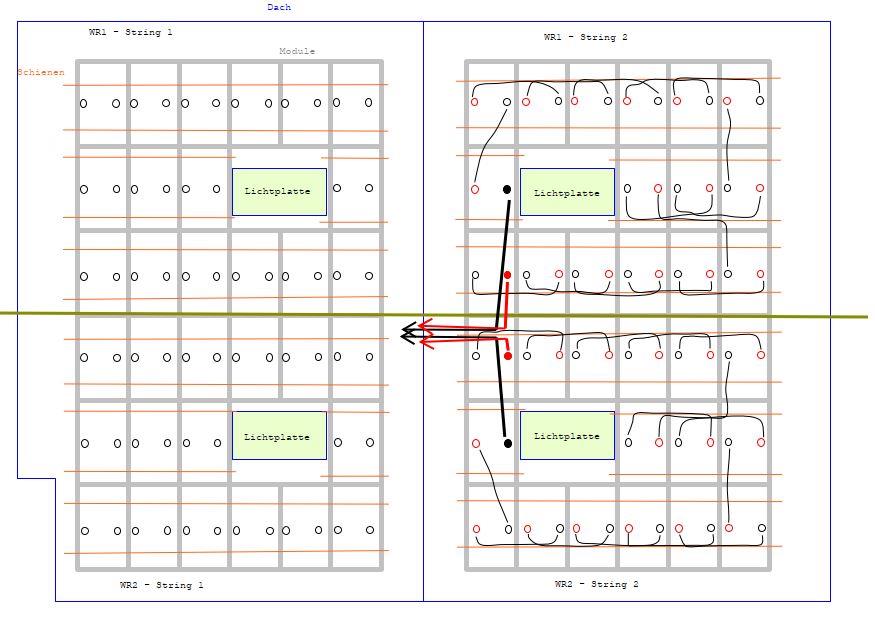

Hab mir eure Beiträge mal zu Gemüte geführt und jetzt auch mal angefangen zu planen. Ausrichtung der Anlage ist Ost-West - es kommen zwei Wechselrichter mit jeweils zwei Strings (1x Ost, 1x West pro WR WR [Wechselrichter]) Was sagt ihr zu meiner Planung? Was könnte ich da noch optimieren bzw. ist es so überhaupt gut? Linke Dachseite würde ich dann natürlich genau spiegelverkehrt machen.  |
||
|
||
|

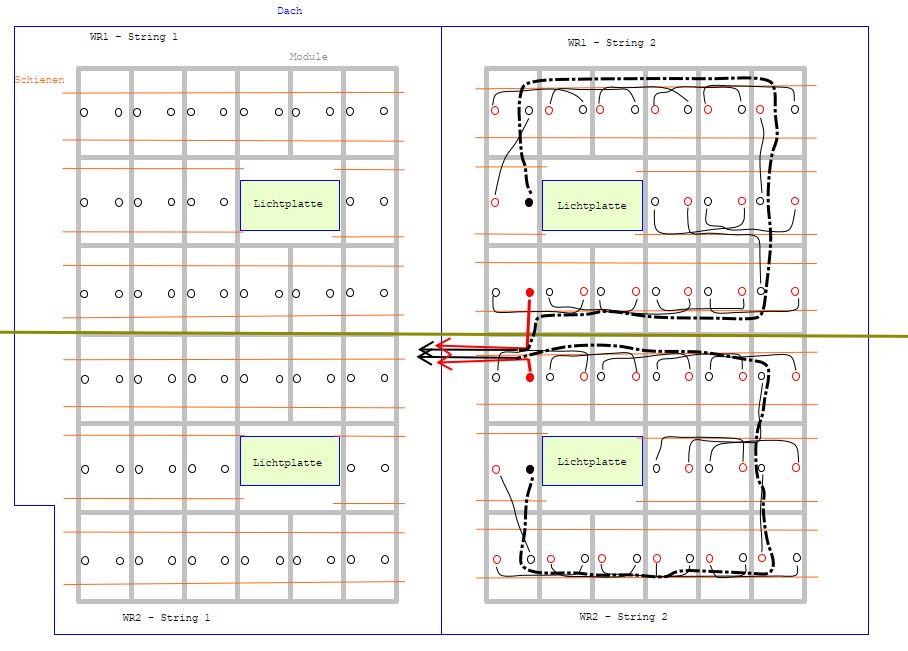

..hab gestern natürlich noch die Schleife zurück vergessen 😅 hab ich nochmals abgeändert und in strich-punktiert dargestellt.... sollte jetzt besser sein denke ich...  |
||
|
||
 Hat wer Ideen zu meiner Planung? |
