Hallo dyarne! - Ich plane im Mühlviertel 2017/2018 ein EFH zu bauen. Ich war in Wels ,auch zufällig am knv Stand. Leider habe ich das Thema Grabenkollektor erst heute im Forum gelesen. Ich bin beeindruckt.(obwohl nicht Techniker!) Ich hoffe diese Möglichkeit funktioniert auch bei mir.
Zur Wette D gegen A kann ich leider nicht beitragen. Ich bin noch nicht soweit. Besten Dank für die Idee. Vielleicht darf ich später einmal noch die eine oder andere Frage an Dich richten. lg schaubes |
||
|
||
|
Da sind anscheinend noch ein paar Hausaufgaben zu erledigen |
||
|
||
|
@KA, zeichne bitte in deinem Plan das Carport erkenntlich ein. Text editieren der entsprechenden Fläche reicht.
Einfahrt wird drainagierend? Helf dir dann bei den Hausaufgaben... |
||
|
||
|

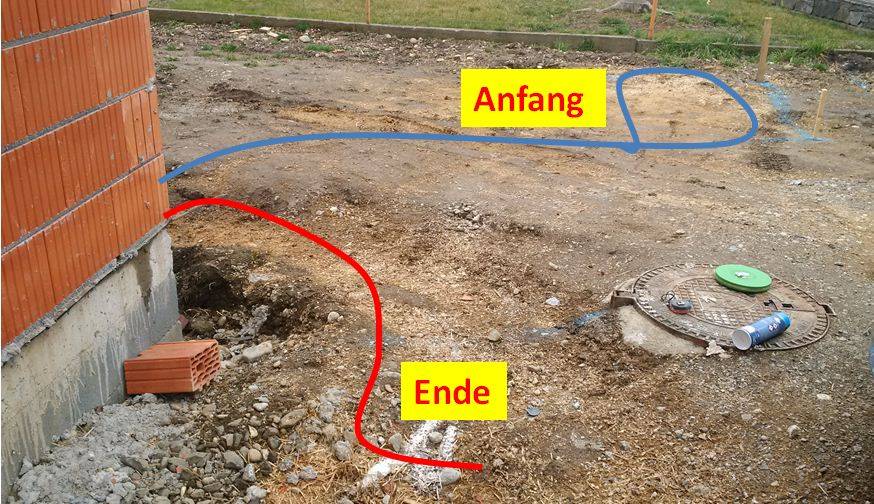

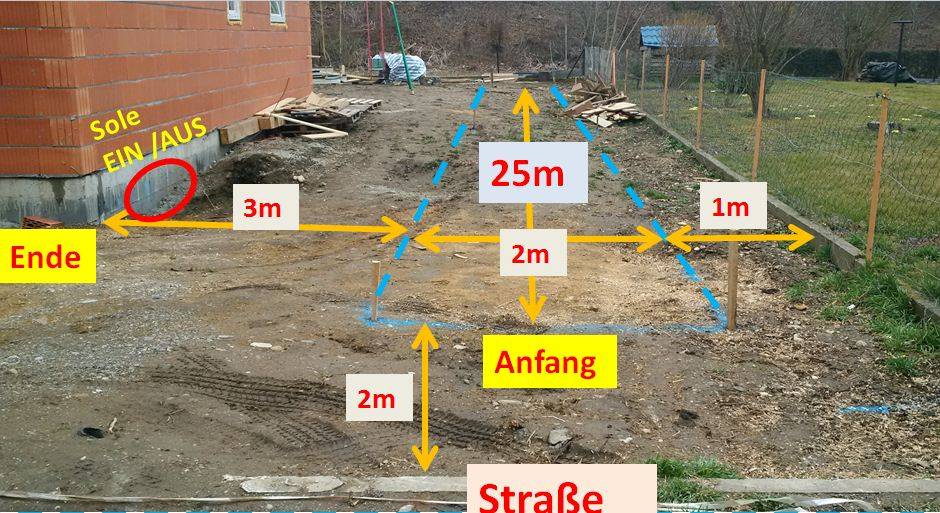

steht leider noch nicht fest, sind auch nicht sicher ob Asphalt, Pflaster.. Was wäre für den Kollektor gut, muss beim warmen Ende versickerungsfähige Fläche überhaupt sein? Schau die Bilder an, wenn Vorschlag hast... Siehe unten, die Längen habe ich der tatsächlichen Situation angepasst: http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=XxnrpV7k7wRdgcXhORDG - So sieht die Hausecke an der Nordwestseite wo Anfang und Ende sind (Kanal und Wasserleitung auch)
- Hier Kollektoranfang auf Westseite - 25m

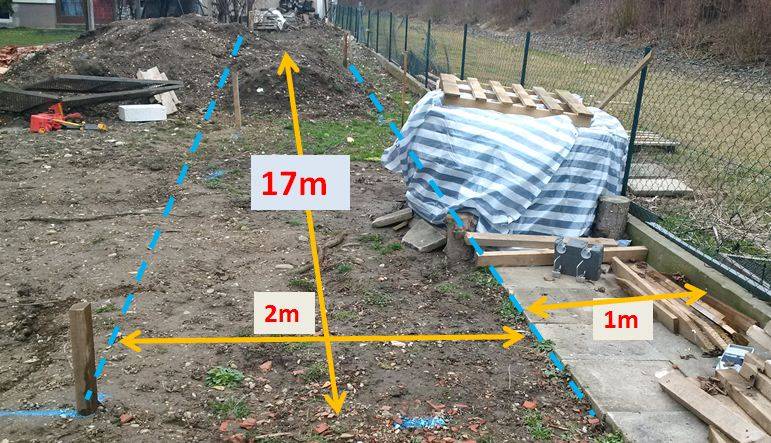

- Südseite - 17m

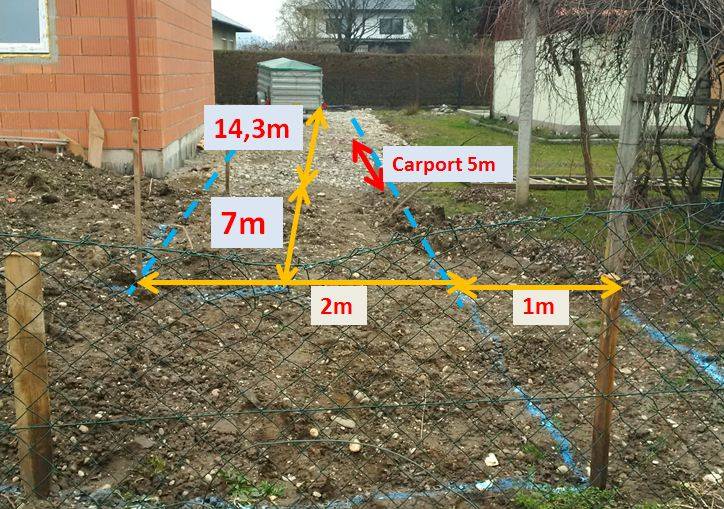

- Ostseite 7 + 14,3m

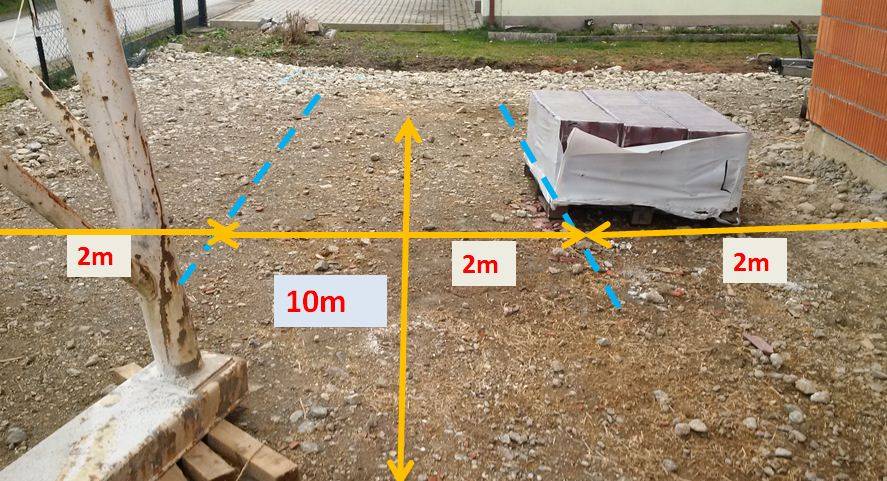

- Nordseite - 10m für Slinky + gerade  |
||
|
||
|
@_KA schöne planung!!
naja, zuasphaltieren würde ich nicht machen. obwohl die regeneration auch über den nachbarn erfolgen kann, solange der auch nicht zuasphaltiert resp vercarportet. auch schon eine nur-teil-asphaltierung wäre ok, wenn dann das wasser wo versickern kann |
||
|
||
|
hallo schaubes,
natürlich, nur zu ....
mühlviertel ist fast heimspiel. zuviel bodennahen granit sollte es nicht geben; besser granitbier ... |
||
|
||
|
ja, schon.

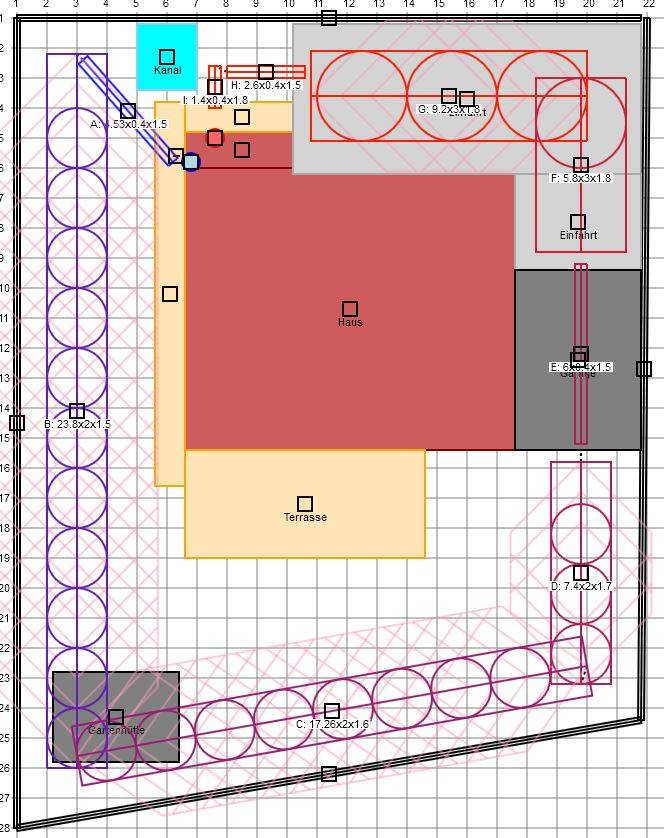

wenn versiegelt können wir die flächen nur gering gewichtet nutzen. würde unbedingt empfehlen die einfahrt sickerfähig zu lassen (pflaster in splittbett, rasengittersteine oä), dann können wir dort voll entziehen. unter der garage dann nur eine große lose riesenschleife (der sogenannte brinky). habs in der zeichnung gerade dargestellt damit der entzug richtig gerechnet wird. deine bilder sind sehr informativ. wenn ich es richtig interpretiert habe sieht die situation mit der garage dann so aus...
http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=OvalZCER6dEuHdk9UiOA wenn du dein ok gibst schau ich mir noch die gewichtung und kilometrierung an... vielleicht ist es auch am besten ihr fangt mit abschnitt C zu baggern u verlegen an. wo ist denn eine mögliche lagerfläche für den aushub? |
||
|
||
|
|
||
|
||
|
Eigentlich muss das Regenwasser auf meinem Grund versickern, auf Straße oder Nachbargrundstück darf nichts kommen. D.h. ich muss da eine Lösung für die Versickerung finden... wie auch immer.. Unter dem Carport wurde ich dann lieber gerade verlegen da es vom Aushub her nicht so viel Platz gibt. Die großte Fläche ist hinterm Haus, also zwischen Abschnitt C und Hausmauer. Sonst könnte man beim Abschnitt B ein Teil neben dem Haus lagern da dort 3m zur Wand sind. Bei F und G, hm.. wenn ich dort wirklich 3m breit und 1,8m tief grabe bei einer Breite zur Straße von ~6m wirds kaum Platz geben. Eventuell ein Teil auf Nachbargrund, anderen auf Abschnitt B. Also dort wurde ich lieber weniger ausgraben da es kaum Platz für die Zwischenlagerung gibt. Wie soll man dies tun? Wir mussten die ersten ~100m abrollen für Abschnitte A und B und dann mit C beginnen, vielleicht wurde es gehen aber ich denke nicht so einfach (zumindest ohne durchtrennen der Rohre und Schweißen). Unter möglichts guter Berücksichtigung des Genanten, hast OK |
||
|
||
|
bitte, rede mit dem nachbar. es ist immer noch besser, wenn der bagger umladen muss, als dass kein platz für aushub ist. ev. könntest dem nachbar vorschlagen, ihm die "beschädigte fläche" finanziell zu kompensieren, wenn er irgendwie gar nicht will. wäre sicher günstiger, als auf lkw lagern/verführen.. |
||
|
||
|
Habe ihn gestern nicht zu Hause getroffen, heute versuche ich wieder

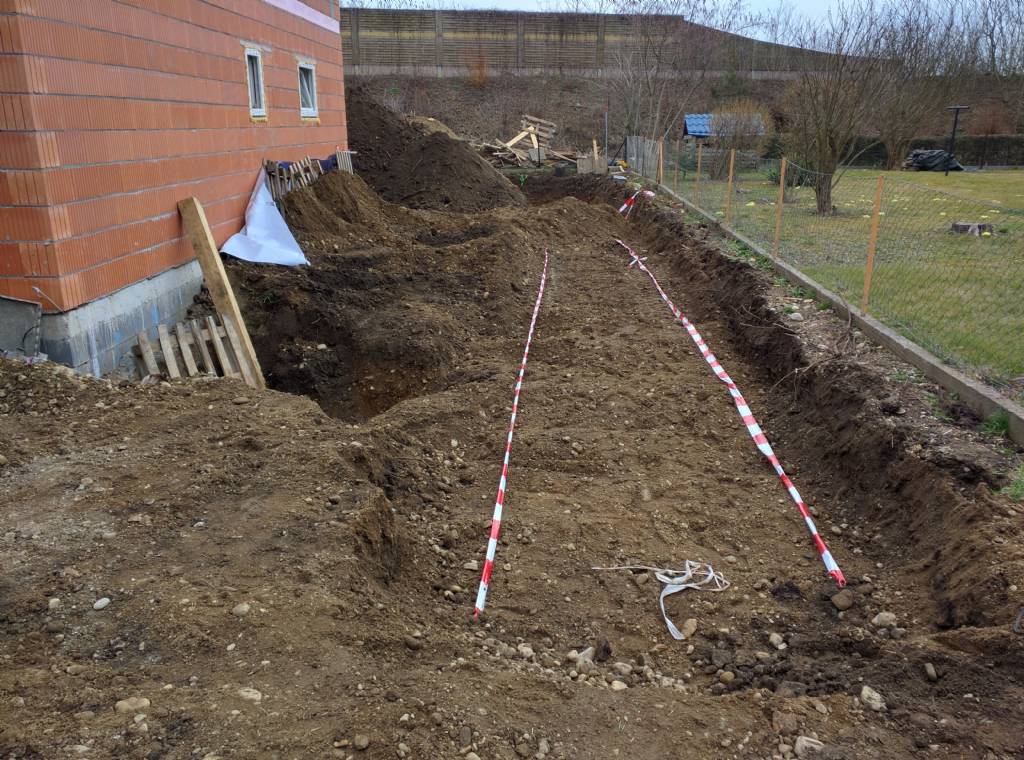

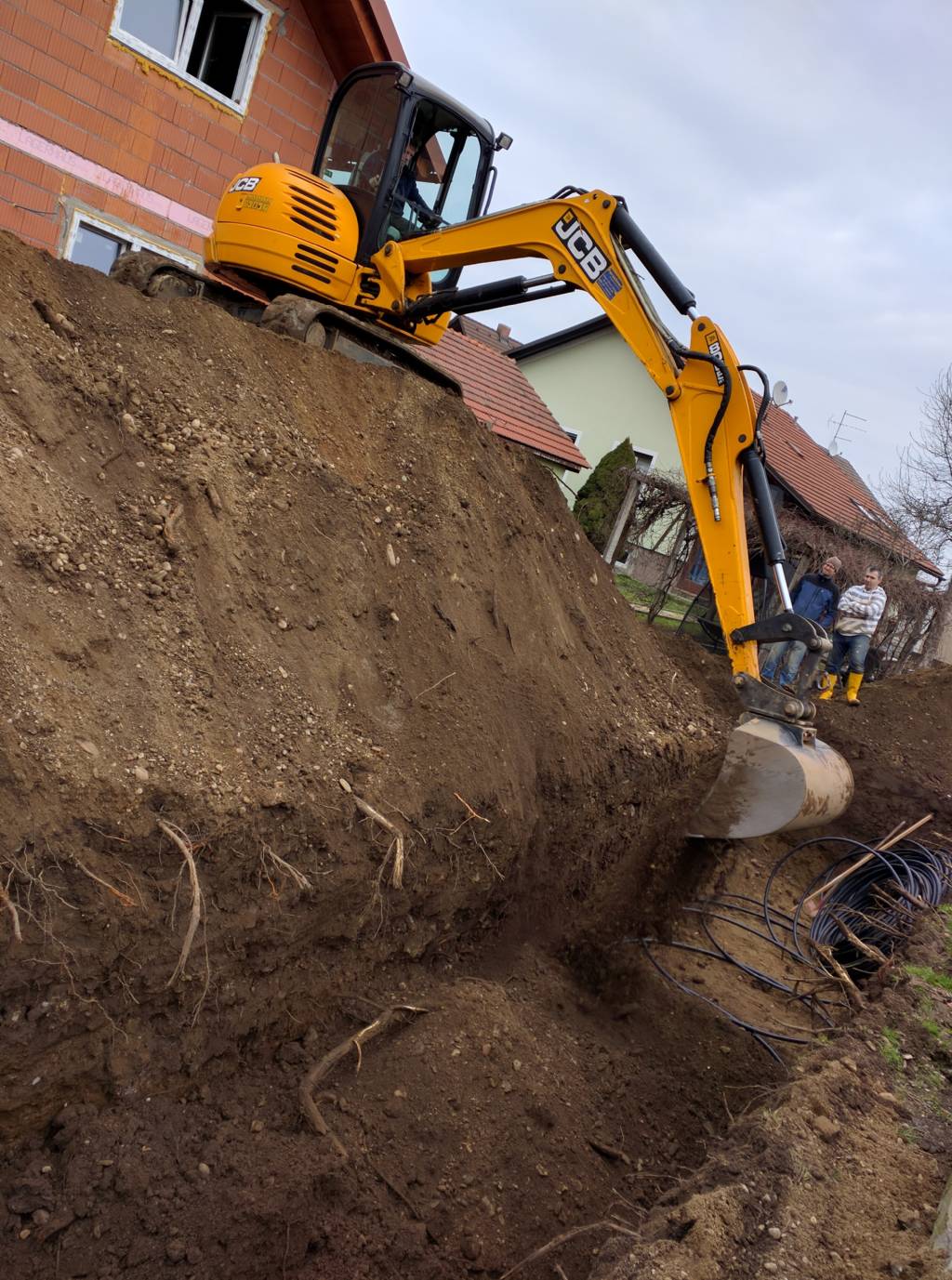

So, Nachbar hat grünes Licht gegeben, es werden also auf der Ostseite ca. 60 qm für die Lagerung des Aushubs vorhanden sein. - Wenn nichts außergewöhnliches passiert morgen nach 14 Uhr soll der Bagger samt Fahrer kommen. Ich werde schauen, dass er gleich mit Abschnitt A und B beginnt. |
||
|
||
|
@ Arne, was sagst wie wäre es am besten die letzten 20-25m zu machen unter Annahme, dass zumindest seitlich Wasser versickern wird?
Weitere Anmerkungen und Vorschläge natürlich willkommen.. |
||
|
||
|
ich würde zumindest einen versickerungsfähigen streifen zwischen haus und der vermeindlich versiegelten fläche machen. das wasser würde zumindest einen weg in die nähe des hauses von der einen seite und vom nachbarn oder einen streifen bei der grundstückgrenze von der anderen seite finden. |
||
|
||
|
Die Ideee finde ich gut, werde wahrscheinlich so machen. Was sagst zum Kollektorplan? |
||
|
||
|
plan super :)
bei deinem grundstück ist eh alles optimal ausgenutzt! |
||
|
||
http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=G2HqWthgvX4aLadE238H
-> Grund ~550 m2, Haus schon gebaut und so kann die Lösung für die Herausforderung sein. Wir werden abschnittsweise arbeiten müssen weil es nicht überall genug Platz für den Aushub gibt. Meinungen, Anmerkungen, Optimierungen ? |
||
|
||
|
perfekter Plan... später mehr zu Details und Ausführung... |
||
|
||
 |
||
|
||
|

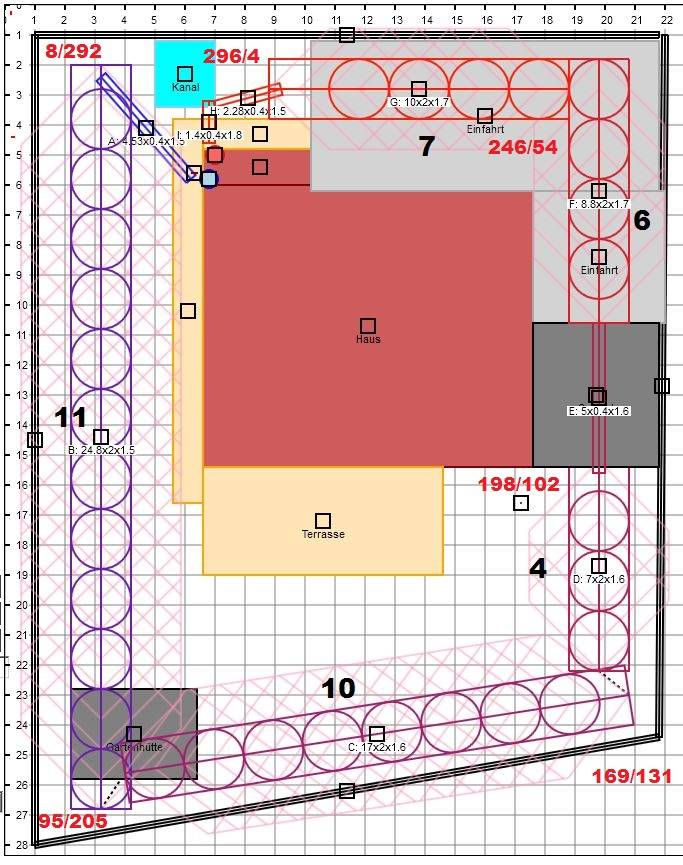

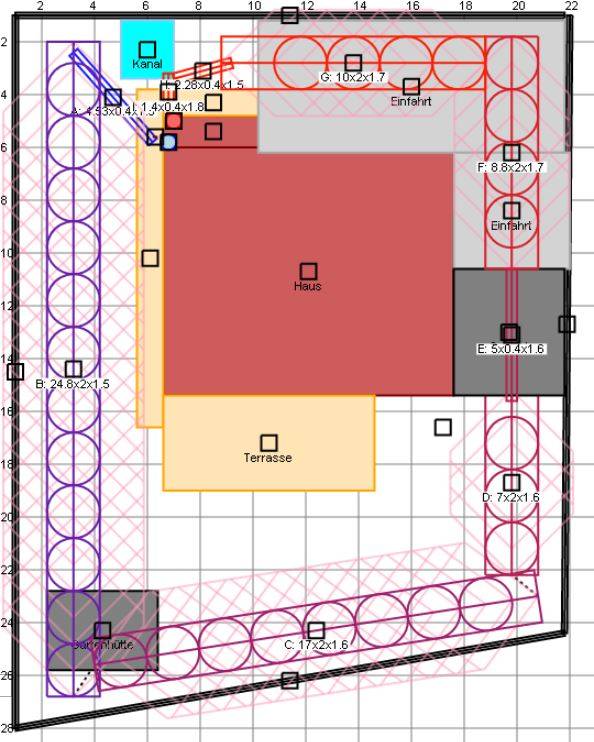

so, diesem plan kannst du die kilometrierung des rohres an jedem eckpunkt und die anzahl der ringe pro abschnitt entnehmen.

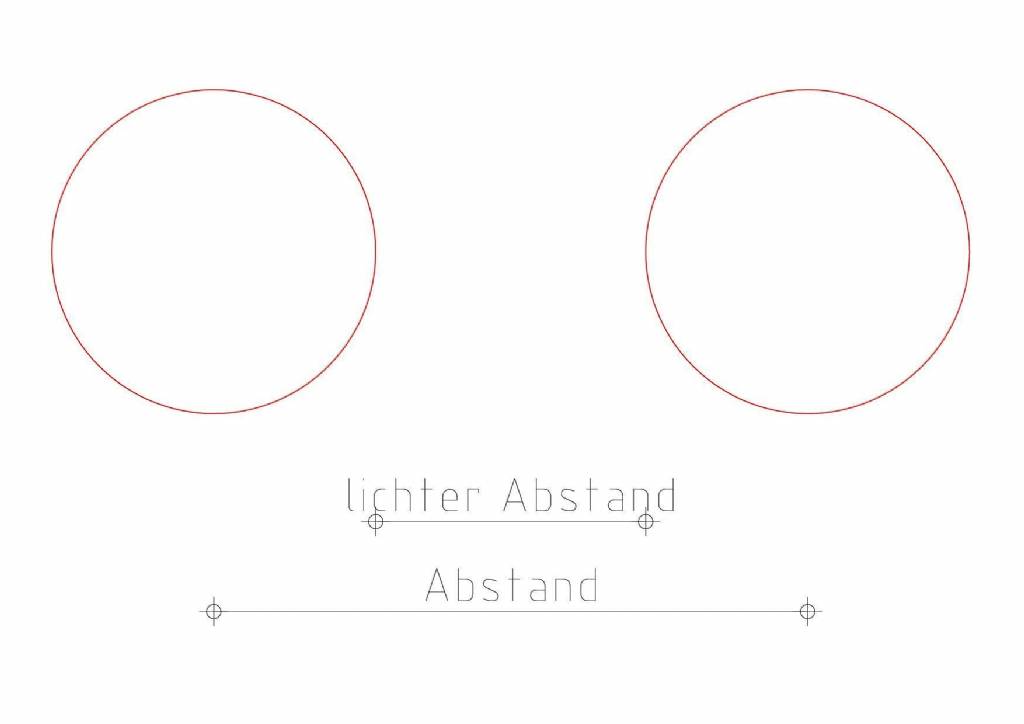

je nach rohrhersteller startet diese bei 0m oder bei 300m, darum die doppelte kilometrierung im plan. hier noch der versatz von ring zu ring je grabenabschnitt: B -> 2,20 -> 0,40 C -> 1,60 -> -0,20 D -> 1,50 -> -0,30 E - F -> 1,30 -> -0,50 G -> 1,25 -> -0,55 der erste wert ist der versatz von ring zu ring, der zweite ist der lichte abstand zwischen 2 ringen. 0,40 heißt du hast einen ring, dann 40cm abstand und der nächste beginnt. ein negativer lichter abstand heißt die ringe überlappen. 1,80 -> 0,00 hieße ring kommt genau an ring, 1,80m versatz, 0m lichter abstand. es ist leichter den lichten abstand zu messen (holzlehre) weil dies das kleinere maß ist.

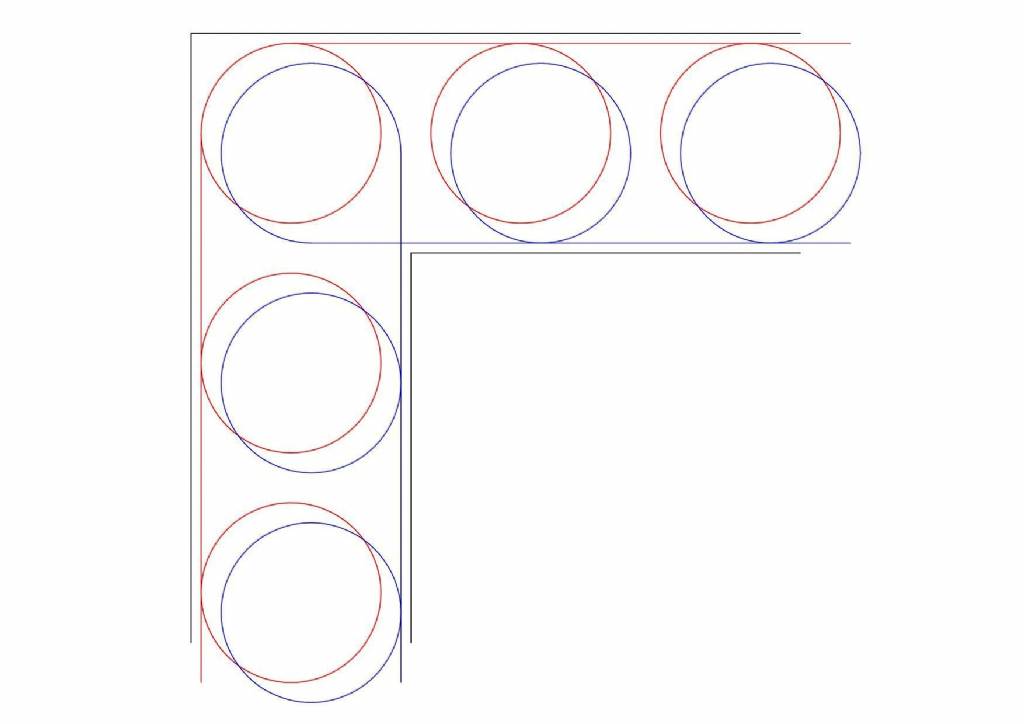

und so geht man mit den ecken um: außenverlegte kreise bilden eine tangente mit der außenseite des graben, innen verlegte kreise bilden eine tangente mit der innenseite des grabens.

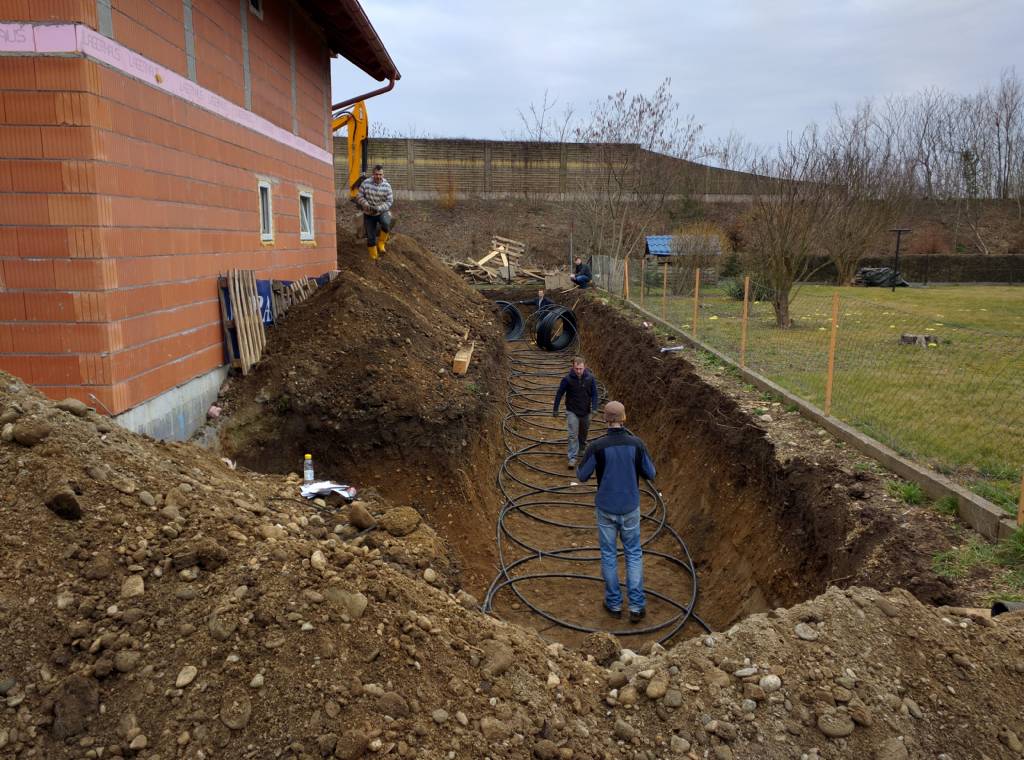

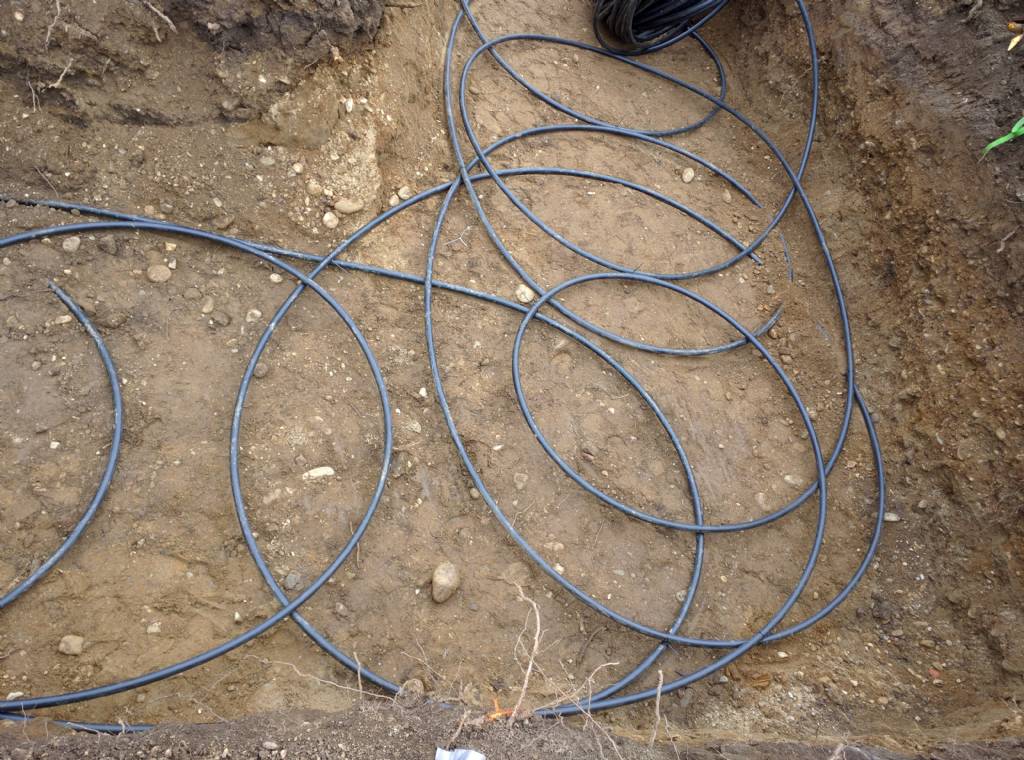

der zweite kreis kommt symmetrisch in die mitte des ersten. (anders als hier gezeichnet...) gerechnet ist das ganze für 1,80m ringdurchmesser. ich nehme an der 8t-bagger hat keinen 2m-löffel, macht nix. wenn der einen 1,80m löffel hat dann passen die ringe genau in den graben, also dann einfach 1,80m breit baggern; so wie es für den bagger einfacher ist.. ich würde mit abschnitt C das ausbaggern beginnen. du hast dort am meisten platz für den aushub (zukünftige terasse). ich würde dabei ca. 3m ums eck richtung B und D baggern, damit du das rohr übers eck fertig verlegen kannst. du weißt jetzt daß abschnitt C mit 95/205m beginnt und mit 169/131m endet. am besten diese markierungen am rohr mit farbspray ansprühen. dann die kreise verlegen, erst außen mit ring nach innen, dann innen mit ring nach außen. gleichmäßig ausrichten und mit kabelbinder festziehen. dann kann der bagger den abschnitt zuschütten und ihr habt dort platz für den nächsten aushub, entweder B oder D. zum hantieren mit dem rohr bitte nochmals diese anleitung durchlesen: https://drive.google.com/folderview?id=0Bz6UqCxte-tqU0FwVy1BcmxlbTg wenn die schleifen beim verlegen nicht schön liegen wollen habt ihr spannung im bund und müßt diesen um die eigene achse ausdrehen, ev mehrfach bis das rohr wieder entspannt im graben liegt... ich hoffe daß alles klar ist sonst bitte rückfragen... viel glück, viel spaß und berichtet bitte!
|
||
|
||
|
noch ein hinweis zur sicherheit:
du hast sandboden angegeben, die bilder schauen eher bindig aus. bitte den graben nach standfestigkeit abböschen, zumindest den oberen teil, um eurer sicherheit willen. am grabenrand muß seitlich ein 0,5m breiter streifen frei bleiben, ohne last die auf den rand des grabens drückt... |
||
|
||
 |
