Christophs RGK-Planung

#grundwasserkollektor

Zusammenfassung anzeigen (Beta)

< 1 2 ... 3 4 5

Hallo zusammen!

Ich habe mich jetzt mal an meine RGK RGK [Ringgrabenkollektor]-Planung gewagt und einen ersten Entwurf gezeichnet:

https://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=qjv12nuMh780wxSK3SMp

Wir haben bei ca. 2,7 m Grundwasser. Das würde ich gerne zumindest teilweise nutzen, indem der RGK RGK [Ringgrabenkollektor] senkrecht verlegt wird und zum Teil im Wasser steht. Von einer Brunnenbohrung wissen wir, dass wir (zumindest an der Bohrstelle) bis 4 m Tiefe durchgehend Lehm mit gelegentlichen kleineren Steinen haben. Dass man in so einen Graben nicht reinsteigt ist eh klar, aber kann das überhaupt funktionieren, dass man da einfach nur einen Schlitz zieht? Oder fällt das im Wasser gleich wieder zusammen (im Gegensatz zur Bohrung)?

Kann man mit einem 20-Tonner bis 1 m an die Grundstücksgrenze baggern, wenn dort ein Zaun steht?

Der Trenchplanner beschwert sich, wenn Kanal und Kollektor sich näher als 50 cm kommen, wie sieht das in der Praxis aus? Kann man den Kanal auch 50 cm über dem Kollektor verlegen oder bekommt man da Probleme? Also muss man im Kanalbereich auf jeden Fall gerade verlegen? Sicherheitshalber auch noch thermisch entkoppeln?

Die Anbindungsleitungen unter der Bodenplatte bis zum Technikraum kommen mir lang vor. Ist das ein Problem?

Macht die Versickerung aus der Zisterne über dem mittleren Teil des Kollektors Sinn oder kann ich mir das gleich sparen? Ich meine irgendwo gelesen zu haben, dass man die ans warme Ende legen sollte?

So, das waren jetzt ein paar Fragen... Würde mich über Antworten und generelle Meinungen freuen 🙂

LG Christoph

< 1 2 ... 3 4 5

Beitrag schreiben oder Werbung ausblenden?
Einloggen
Kostenlos registrieren [Mehr Infos]

Nächstes Thema: Wasserzähler bei GW-WP und Wasserbuchhaltung

score 1 · Answer 1 · 2024-09-09T13:19:29Z

..
Markus98 schrieb: R454C hat fast so einen hohen Temperaturgleit wie das R407C, welches die KNV S1255-06 hatte. Damit war eine Schleichladung möglich, sprich das Laden mit einer hohen Spreizung. Ich vermute mal, das es hier auch möglich ist, wissen tue ich es aber nicht. @EinHausinWien und @Destroent könnten hier vl eine Auskunft geben, die haben sich die letzten Tage mit der Optimierung der Warmwasserbereitung auseinandergesetzt, halt zwar mit dem SBB301WP, aber der interne ist gleich aufgebaut, nur kleiner.

Ich habe den SBB302WP im Einsatz und mein Eindruck ist, dass die Spreizungsregelung (bei mir momentan 6K) etwas effizienter ist und bei meinem Speicher die Schichtung nicht so starkt stört.

Letzten Winter hatte ich mit hohem Volumen und kleiner Spreizung einige Mal den Fall, dass die Austrittstemperatur am Speicher stark abgefallen ist, wenn ich wärend dem Warmwasserzyklus geduscht habe.

Seit ich mit höherer Spreizung fahre, ist mir das nicht mehr passiert.

score 1 · Answer 2 · 2024-09-10T14:14:32Z

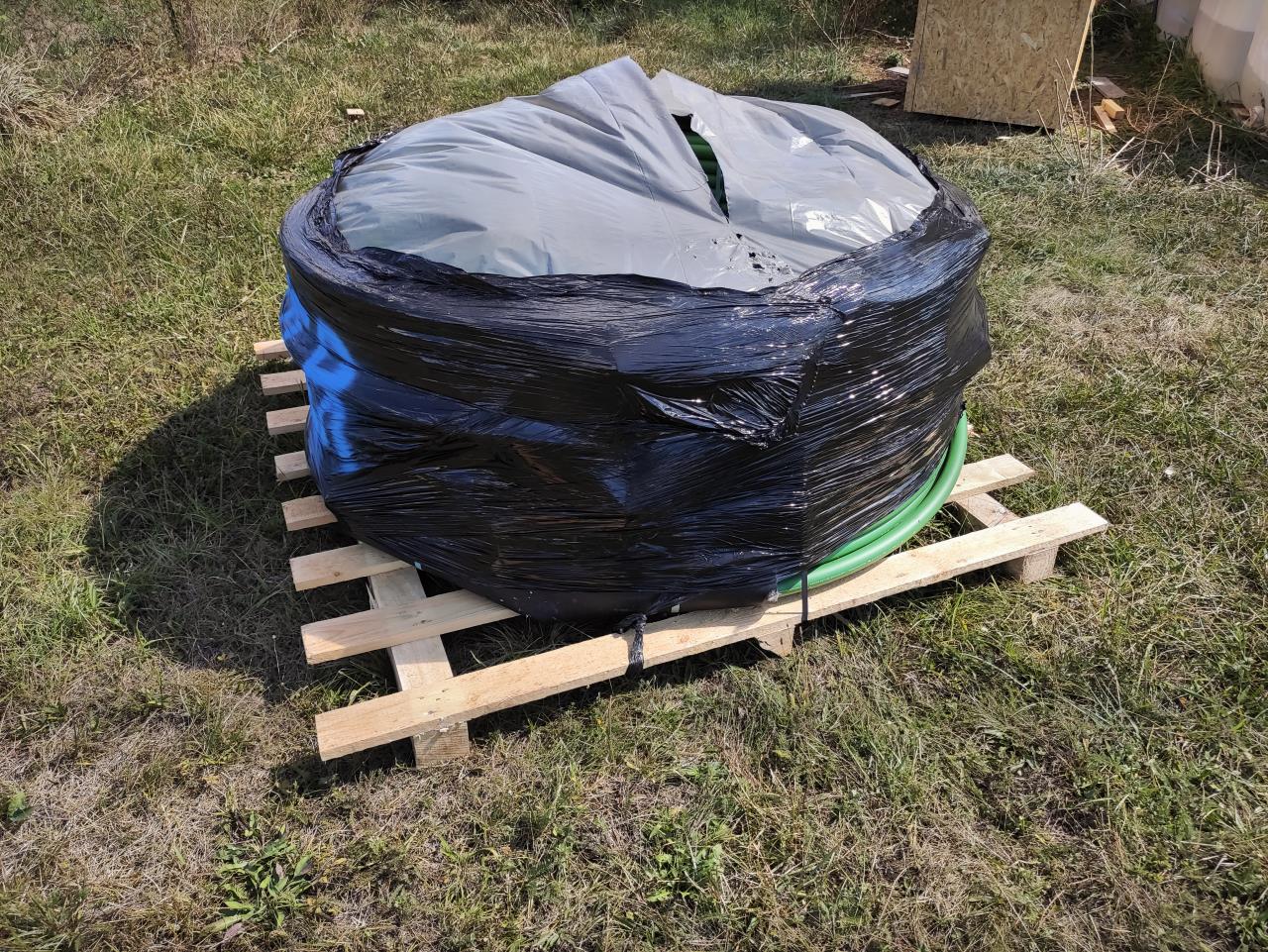

Heute ist die Palette geliefert worden 😁

Nachdem ich mir jetzt die Rohrverteilung im Trenchplanner angeschaut habe, ist mir noch was aufgefallen: Beim vertikalen Kollektor wird der Slinkydurchmesser immer so angepasst, dass das obere Ende einen Meter unter der Erde liegt. Nachdem die endgültige Tiefe noch nicht feststeht (abhängig von Bodenbeschaffenheit und Grundwasser), überlege ich, die Slinkies einfach auf den Durchmesser zu binden, den sie von Haus aus schon haben.

Als Vorteile sehe ich die einfachere Verlegung und größere durchschnittliche Tiefe. Nachteilig ist das kleinere erschlossene Volumen, was aber laut Trenchplanner noch gut ausreichen sollte.

Habe ich was übersehen?

score 1 · Answer 3 · 2024-09-10T15:56:13Z

Die Slinkies haben immer die 180cm Durchmesser. Man kann sie höchstens ein bisschen Eiförmig nach unten drücken beim einschütten bzw abbinden.

Beim vertikalen sollte das warme Ende imho 120cm Überdeckung haben (die Überdeckung ist abhängig von der Lage im Graben).

Hast schon den Verlegeplan?

score 1 · Answer 4 · 2024-09-11T08:41:28Z

Ja, so hätte ich mir das auch vorgestellt. Macht der Trenchplanner aber nicht so, sondern hält die Überdeckung konstant. Für den Verlegeplan muss man die Tiefe auf 2,8 m einstellen, dann stimmts.

Das ist der aktuelle Plan: https://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/trenchplanner.html?id=Etz60c6Aud4Un5ACdsGU
In zwei Wochen wird der mit dem Baumeister besprochen und evtl. angepasst. Verlegen werden wir erst frühestens im Dezember, wenn das Haus schon steht.
