ok, drexel-weiss ist kontaktiert. sole-pumpe ist auf alle fälle von WILO, Pumpengruppe 25/1-6; exakte bezeichnung sollte nachmittags/abends per mail folgen... schau ma mal. |
||
|
||
|
Ich würde meinen, dass diese pumpe bis 60 kpa druckverlust verträgt.
http://productfinder.wilo.com/de/DE/product/000000050003ae1c0004003a/fc_product_datasheet Dann wäre also noch die frage mit wie vielen volts die pumpe betrieben wird. 8V wäre nötig für den 400m dn40 und 21 l/min (1260 l/h) -> Ca. 48 kpa |
||
|
||
|
Wobei 13 l/min würden für turbulenz reichen.. 20kPa |
||
|
||
|
@brink
hab nur kurz in das datenblatt reingeschaut und ich hab ehrlich gesagt keine ahnung, wei diese doagramme zu interpretieren sind bzw. wonach ich suche. aber vielleicht brauch ich dazu mehr zeit. oder du erklärst mir's |
||
|
||
|
sodala. jetzt ist es so gut wie fix. der grabenkollektor wird ohne installateur in eigenregie verlegt werden. mitten im schönen graz und zwar zu 99,99% am 29.4., also am Osterdienstag. ich freu mich |
||
|
||
|
Servus,
Hmmm....in Oö haben wir im März schon Ostern. Gratuliere und alles Gute für die Verlegung!!! |
||
|
||
|
Sorry, natürlich 29.03.!!! |
||
|
||
|
ihr habts ja da einen chat laufen, da wird mir ja schwindlig beim nachlesen ...
es gibt immer einen nennfluß, typisch mit 3k spreizung bei sole und einen mindestfluß, bsplw 5k die von mir gerechneten 17 l/min beziehen sich auf 3k spreizung, genauso gut läuft die wp aber mit 4k spreizung, das wären 13 l/min ja, genau. umweltenergie plus antriebsenergie gibt wärmeenergie
der zusammenhang ist der cop der wp. dieser ist das verhältnis von elektrischer leistungsaufnahme zu abgegebener wärmeleistung. die flüssigkeitsunterkühlung wärmt die ansaugluft und kommt dadurch auch dem haus zugute. um diesen wert muß eigentlich die leistung im solekreis erhöht werden. bemüh mich, bemüh mich ...
ich hatte ja seinerzeit bei D&W angefragt wegen der mißverständlichen angaben. dabei haben sie mir auch den typ der solepumpe mitgeteilt... stratos Para 1-8 der innere druckverlust der wp soll 350mbar betragen... echt schade daß D&W da keine restförderhöhe wie andere wp-hersteller angibt... für die S5 mit derselben solepumpe gibt D&W als empfehlung 2 x 200m PLT32 an.. |
||
|
||
|
unterschreib...
|
||
|
||
|
super!
dh es dürfen wieder schleifen verlegt werden? |
||
|
||
|
Danke Arne für die Hilfe! jap, so ist es
hab heute mit einem herren von d&w telefoniert und der hat mir eigentlich versprochen mir noch die genauen daten im laufe des tages zu schicken. am telefon meinte er Wilo 25/1-6, aber wer weiß... naja, dann halt morgen. es drängt nur langsam aber sicher die zeit mit dem bestellen. denn spätestens am 29.03. sollte das rohr früh morgens am grundstück bereit liegen... angenommen deine info mit der stratos Para 1-8 stimmt (wovon ich jetzt auch mal ausgehe ). hältst du dann eine auslegung mit 1x400 40er für sinnvoll/optimal? |
||
|
||

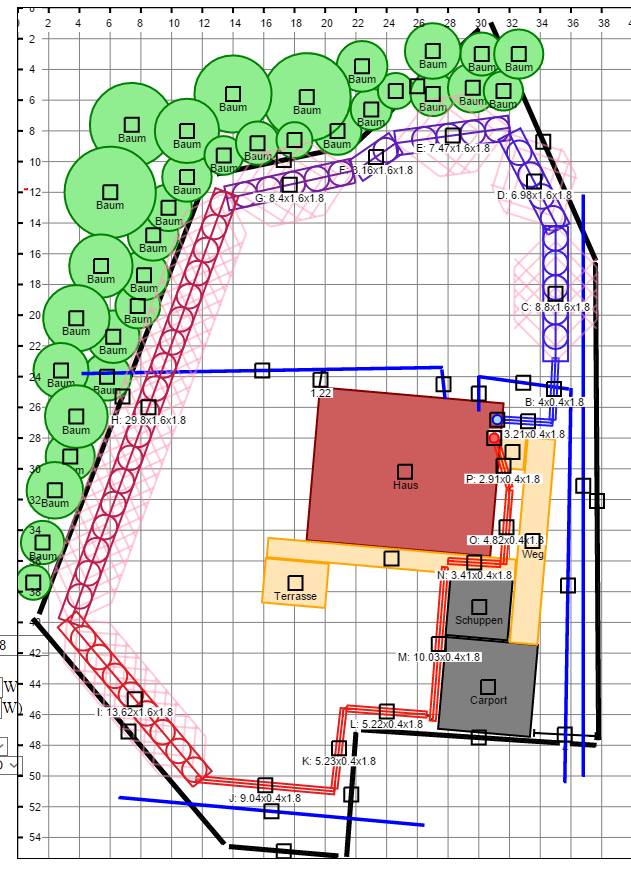

und so wird das ganze aussehen (sofern ein größerer bagger kommt, ansonsten mehr gerade verlegung):
http://grabenkollektor.waermepumpen-verbrauchsdatenbank.de/canvastest.html?id=hpDbxFppN91NEjwiT8hs an der westlichen grenze ist wie dargestellt ein waldstück. würdet ihr dort einen größeren abstand halten, stichwort wurzeln? oder kein problem und nahe ran? |
||
|
||
|
Doch nun ein ringgrabenkollektor
Nah ran. Für wurzeln wäre es egal. Beim baggern könnten die ev stören. Am besten du findest es beim baggern raus und machst den graben so nah, wie vernünftig es geht. Wieso endet das warme ende mit so viel geraden stücken? |
||
|
||
|

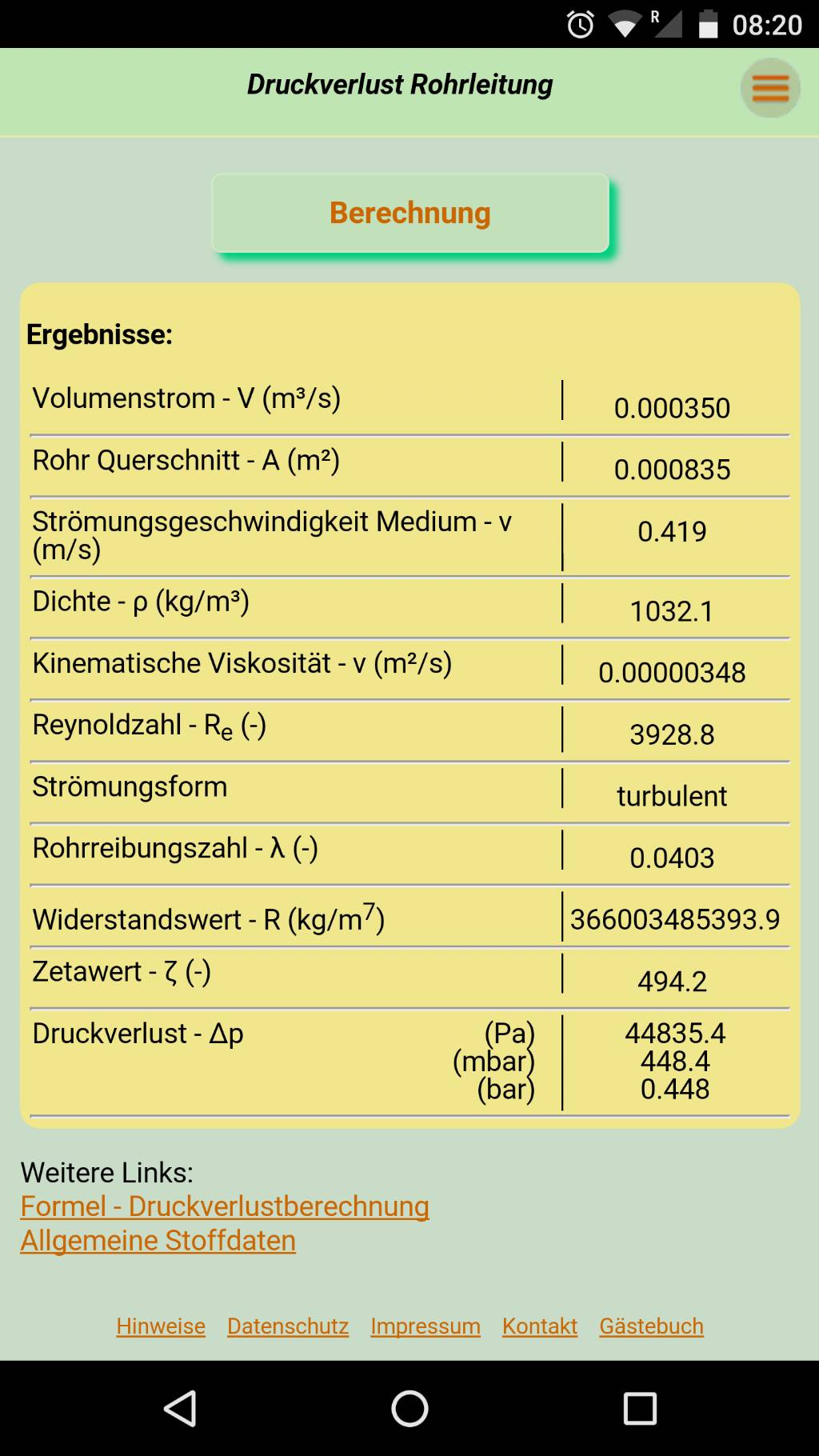

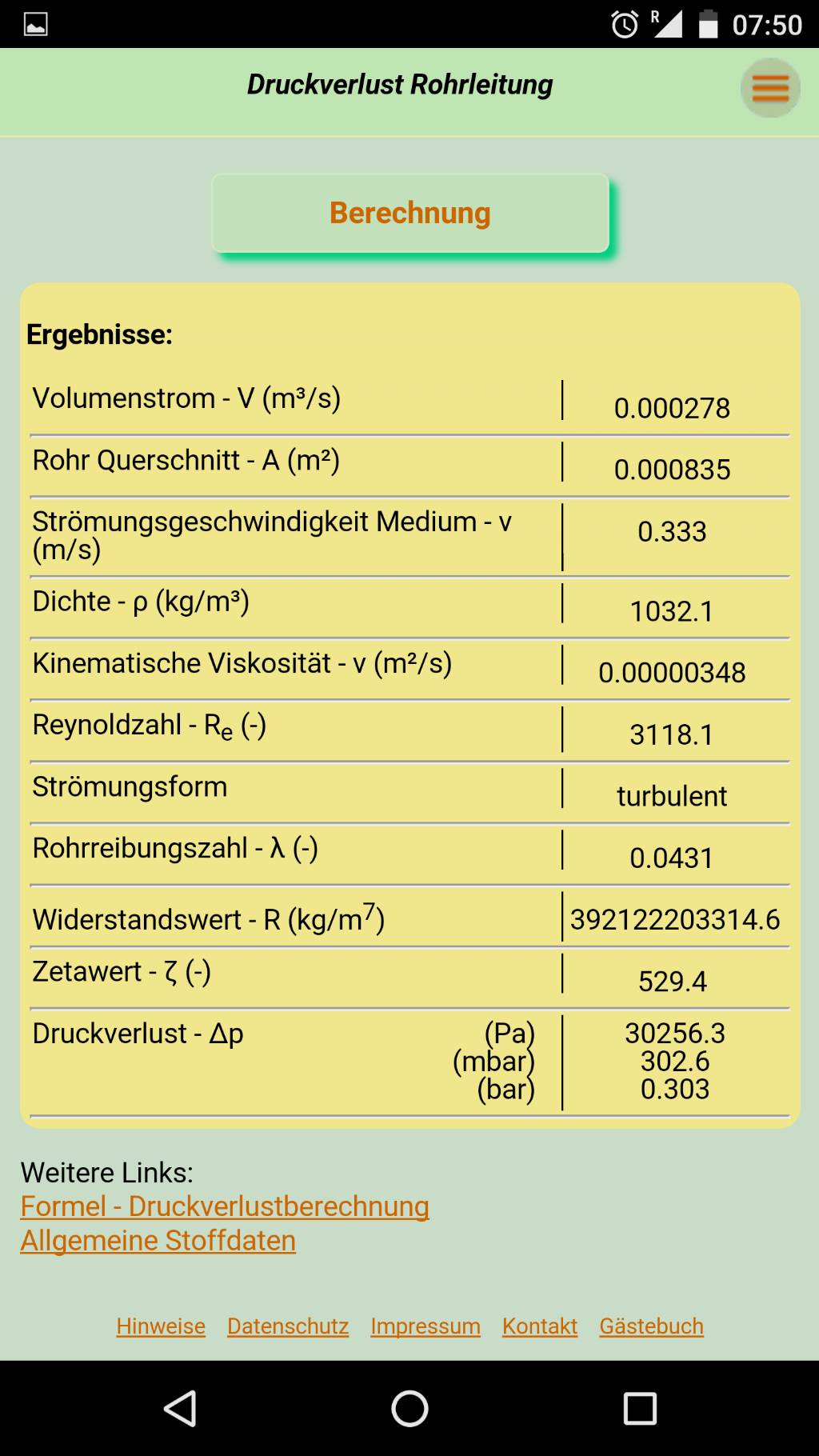

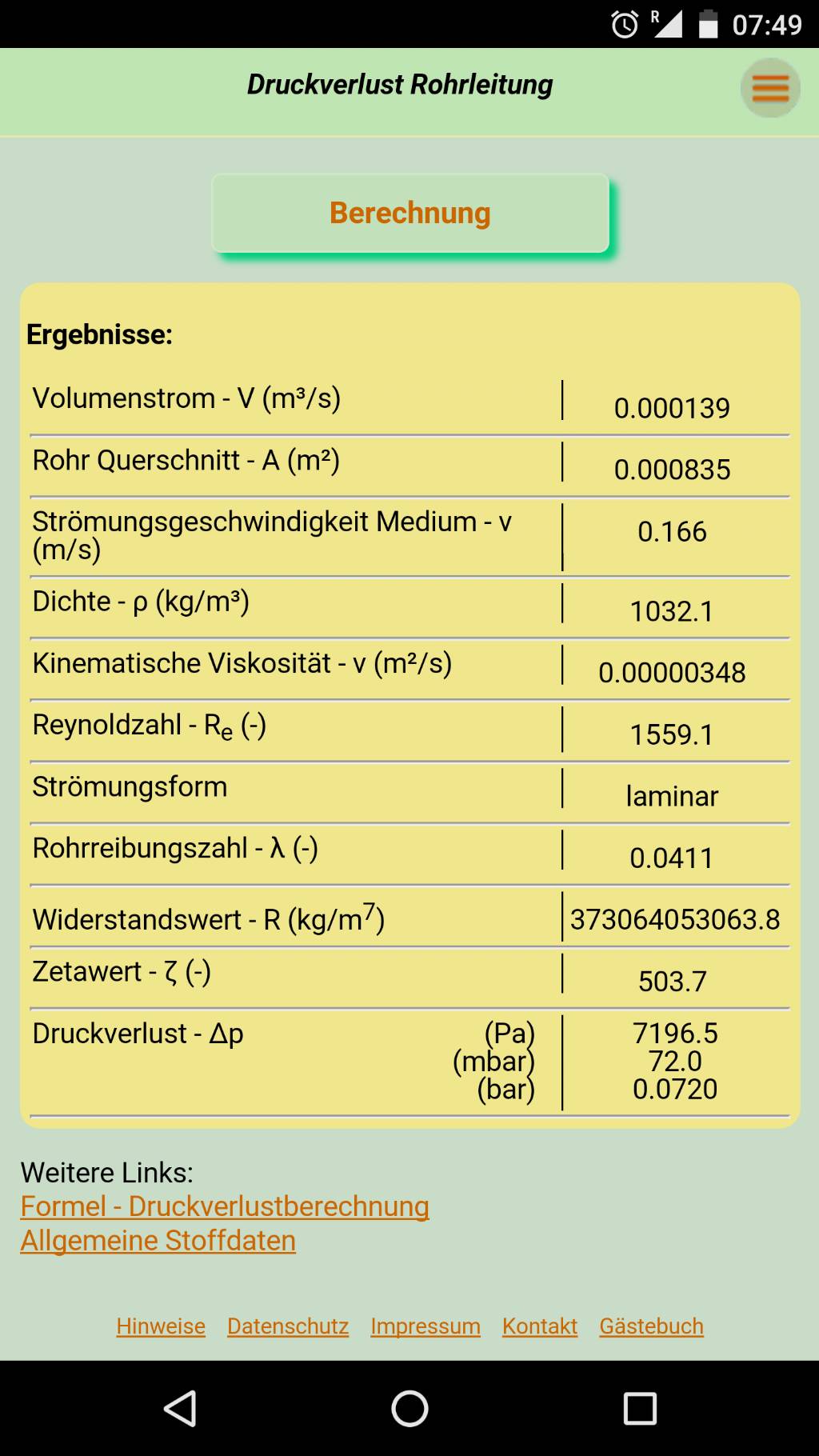

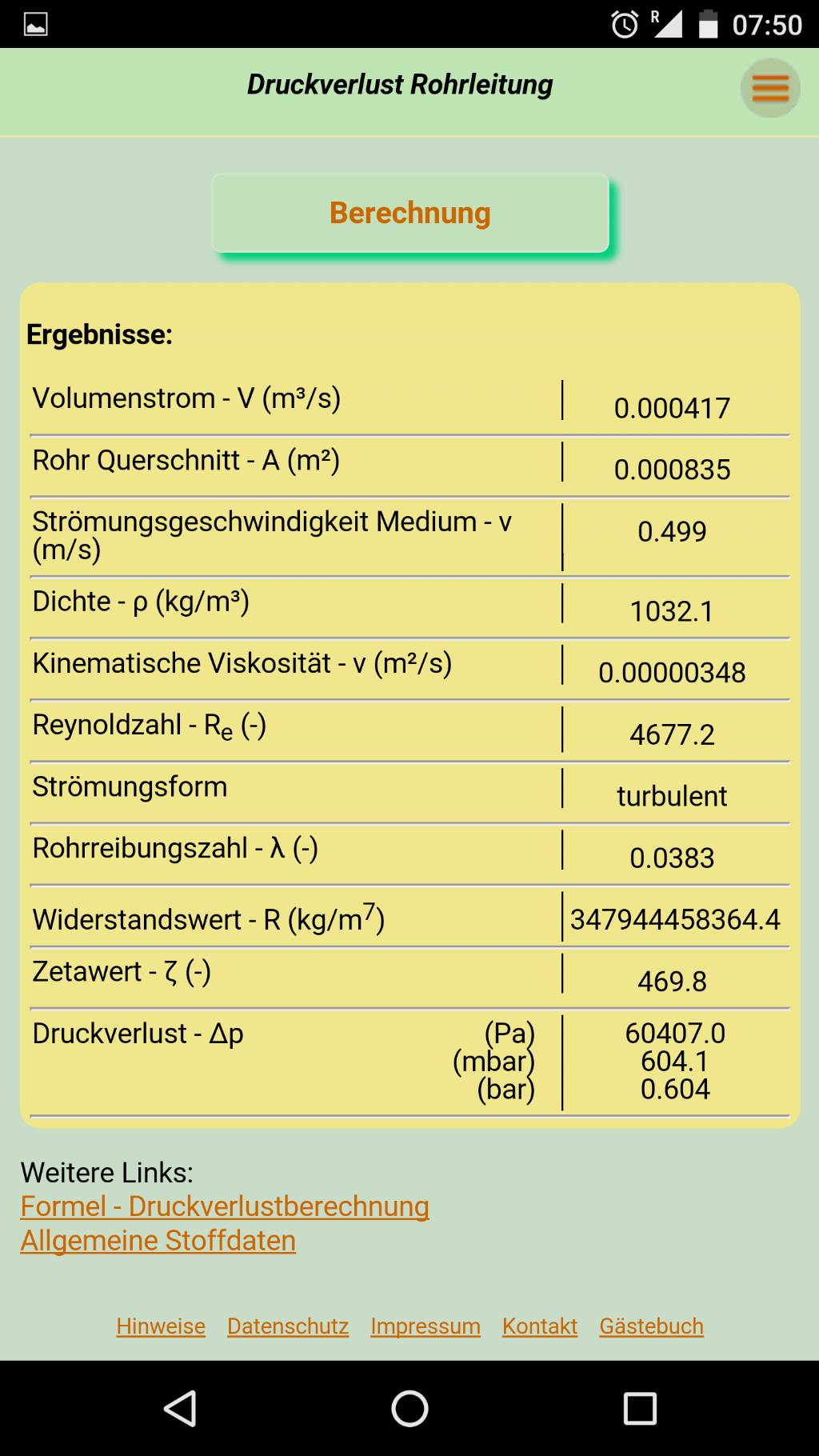

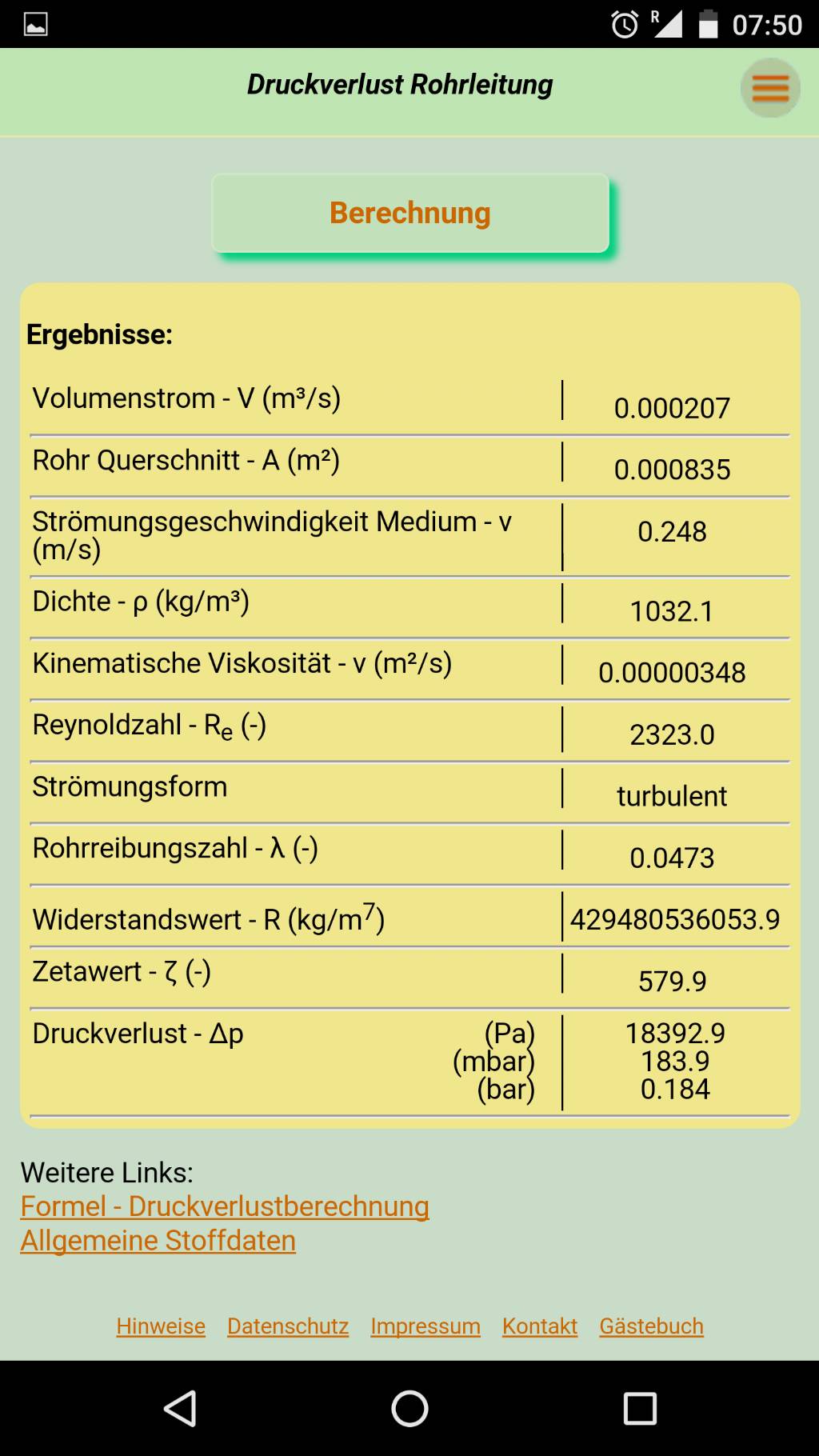

Hier die druckverluste für 400m dn40 mit ethlenglykol sole 20% für strömungsgeschw. 0,5; 0,744 (laminar); 0,745 (turbulent); 1,0; 1,26; 1,5; 2,0.
Die nötigen 21 l/min wären 1,26 m³/h.
 |
||
|
||
|
danke Herr Professor, super aufbereitet ...
geht also auch mit der 1-6 locker, wobei der noch bessere Arbeitspunkt wohl eins drunter liegt bei 1,0 m3/h und 300mbar... bei der Planung würde ich nur mehr abspecken um es dir möglichst einfach zu machen... |
||
|
||
|
Super brink. Danke für die Hilfe, ich blick schön langsam durch!
Bleibt für mich die Frage nach der Spannung. Du nimmst die 8 Volt ja nur so an, tatsächlich könnte sie ja auch nur mit 6 Volt laufen, oder liege ich da falsch? Wahrscheinlich also auch beim Kundendienst erfragen... Wegen der Verlegung: naja, besser wäre es ja sowieso warmes und kaltes Ende zu tauschen, aber da mach ich mir wegen dem Entzug neben/unter Terrasse/Carport/Regenwasserkanal Sorgen. Daher auch am Ende die geraden Stücke. Möchte den Kollektor bis zum südlichsten Stück, dort entlang des Regenwasserkanals legen und die letzten geraden Stücke erst kurz vor dem Hinterfüllen. Das geht bei geraden Stücken dann ruck-zuck und ich habe keine/kaum "Verletzungsgefahr" bei den Bauarbeiten. |
||
|
||
|
@dyarne: abspecken inwiefern? |
||
|
||
|
Also wie erwartet:

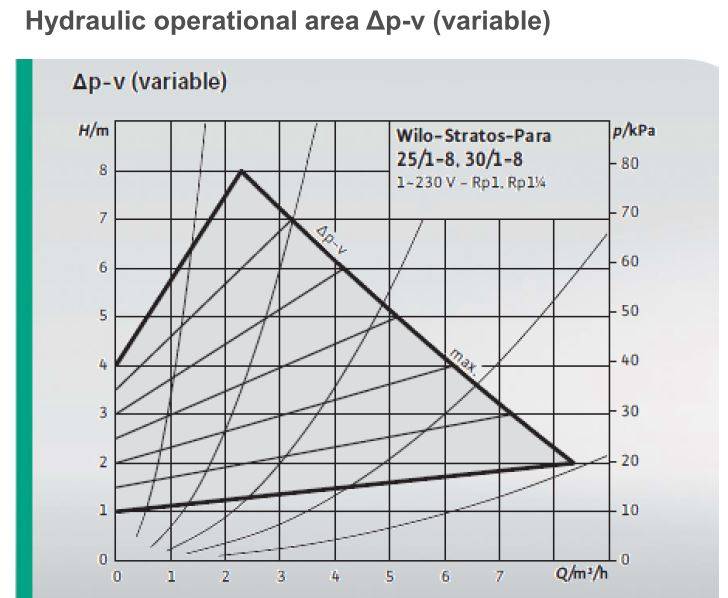

Wilo Stratos Para 25/1-8 In Ausnahmefällen 25/1-11 Ok. Bleibt für mich die Unklarheit mit den Volt. Die Pumpe wird ja mit 230V betrieben. Was ist dann mit den 6V, 8V usw. am Diagramm gemeint? So wie ich das jetzt sehe, sollte die 400m-Variante passen?
Any comments? Please |
||
|
||
|
Das mit der spannung weiß ich auch nicht..
Es geht im prinzip um die drehzahl und die scheint über die spannung gesteuert zu werden. Wird es manuell eingestellt oder "moduliert" da die x2 mit? Ich würde fast meinen, man stellt die ein, damit entsprechend viele liter/minute durchgehen und die x2 macht nur on/off. Ja, die 400m variante sollte kein problem sein :) In einem anderen thread den preis von pipelife für pe100-rc dn32 gesehen und total gestaunt. Vll liefert pipelife pe100-rc dn40 auch super günstig..??? |
||
|
||
|
Pipelife ist sehr stur wenn man 300m will. Schätze bei Ihrem Standard günstig uns sonst nicht. |
||
|
||
|
Aber bei dn40 wären vielleicht 100-200m rollen "drin".. |
